Клапан предохранительный МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 — это базовый элемент обеспечения безопасности в промышленных гидравлических системах. Устройство предназначено для точного поддержания и ограничения рабочего давления, предотвращения аварийных ситуаций, вызванных гидроударами или нештатным повышением нагрузки. Монтаж данного клапана предохранительного осуществляется непосредственно в напорную магистраль гидропривода станков, прессов и мобильной техники.
Описание, габариты и код ТН ВЭД
Конструкция клапана предохранительного МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 представляет собой комбинированный управляемый гидроаппарат прямого действия. Основными задачами являются стабилизация давления в системе, её разгрузка при достижении критического порога и защита насосного оборудования и исполнительных механизмов от перегрузок. Устройство рассчитано на номинальное давление до 32 МПа и способно пропускать поток рабочей жидкости объемом до 160 литров в минуту.
При выборе компонента для модернизации или ремонта важно учитывать его массогабаритные показатели и нормы таможенного оформления.
| Параметр | Значение |
|---|
| Масса изделия (нетто) | 11,8 кг |
| Высота | 198 мм |
| Длина | 166 мм |
| Ширина | 55,5 мм |
| Тип присоединения | Резьба М27×2 |
| Код ТН ВЭД | 8481 20 000 0 |
Спросили как-то инженера на заводе, почему такой серьезный клапан предохранительный МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 нельзя просто перетянуть гаечным ключом для надёжности. Он ответил: «Потому что его задача — стравить давление, а не ваше терпение при ремонте».
Технические параметры и производительность
Технические характеристики позволяют точно определить область применения устройства в зависимости от параметров конкретной гидросистемы. Клапан предохранительный МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 выпускается в нескольких исполнениях по давлению, что обеспечивает гибкость при проектировании и подборе.
| Параметр/Исполнение | 6,3 МПа | 10 МПа | 20 МПа | 32 МПа |
|---|
| Номинальное/Максимальное давление, МПа | 6,3 / 7,0 | 10 / 12,5 | 20 / 25 | 32 / 35 |
| Диапазон настройки рабочего давления, МПа | 0,4 – 7,0 | 0,5 – 12,5 | 0,8 – 25 | 1,0 – 35 |
| Давление срабатывания при разгрузке, МПа | Не более 0,4 |
| Номинальный/Максимальный расход жидкости, л/мин | 80 / 160 |
| Внутренние утечки рабочей среды, см³/мин | 100 | 150 | 300 | 500 |
Преимущества и особенности эксплуатации
- Повышенная надежность и ресурс работы. Конструкция и материалы рассчитаны на длительную эксплуатацию в циклическом режиме, что снижает частоту замен и сокращает простой оборудования.
- Универсальность подключения. Стандартная присоединительная резьба М27×2 обеспечивает совместимость с большинством типовых гидравлических линий промышленного оборудования.
- Стабильность давления в широком диапазоне. Устройство гарантирует точное поддержание заданного давления вне зависимости от колебаний расхода и температуры рабочей среды в допустимых пределах.
- Простота монтажа и настройки. Возможность плавной регулировки давления с помощью регулировочного винта без необходимости демонтажа клапана с места установки.
- Наличие электромагнитного управления. В модификациях с индексами Р1, Р2, Р3 реализована возможность дистанционного сброса давления, что критически важно для автоматизированных технологических линий.
Принцип функционирования в гидросистеме
Принцип работы клапана предохранительного МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 основан на балансе сил. Давление жидкости, поступающей из напорной линии, воздействует на запорный элемент (конический затвор), который прижат усилием настроечной пружины. Когда давление в системе превышает заданное значение, сила давления жидкости преодолевает усилие пружины. Затвор открывается, и избыточный поток направляется в сливную магистраль (линию «Т»), стабилизируя давление в системе. В моделях с электромагнитом по сигналу управления электромагнитный привод принудительно открывает управляющий канал, обеспечивая быструю разгрузку гидролинии.

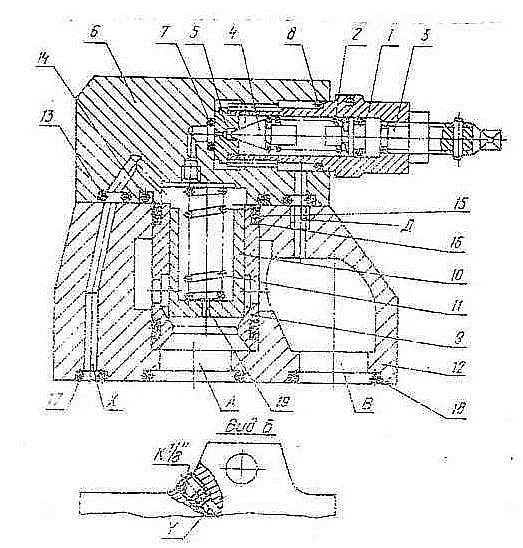

Общий вид клапана предохранительного МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 с указанием основных элементов конструкции.
Температурный режим, ресурс работы и условия эксплуатации
Эксплуатация клапана предохранительного МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 регламентирована строгим температурным диапазоном. Для рабочей жидкости (минеральные масла типов И-30А, ИГП-30) допустимый диапазон составляет от +10°C до +70°C. Температура окружающей среды может варьироваться в более широких пределах, от +1°C до +55°C, благодаря климатическому исполнению УХЛ4. Обеспечение чистоты рабочей среды за счёт качественной фильтрации масла — ключевой фактор, напрямую влияющий на ресурс работы устройства, который при соблюдении всех условий достигает 12 лет.
Области применения и типовое оборудование
Данный клапан предохранительный находит применение в различных отраслях промышленности, где используется гидравлический привод. Основные области использования:
- Металлообработка: гибочные прессы, литьевые машины, ковочные молоты, гидравлические ножницы.
- Станочный парк: тяжелые токарные, фрезерные и шлифовальные станки с гидроприводом подач.
- Строительная и дорожная техника: гидравлические системы экскаваторов, бульдозеров, автокранов, погрузчиков.
- Специализированные гидравлические станции (гидростанции) и насосные группы, обслуживающие прессовое и испытательное оборудование.
Состав ремонтного комплекта и типовые отказы
Большинство отказов устройства связано с естественным износом уплотнительных элементов. Рекомендуется иметь в запасе следующий комплект компонентов для сервисного обслуживания:
| Наименование детали | Причина износа |
|---|
| Резиновые уплотнительные кольца (манжеты) | Потеря эластичности, старение резины, абразивный износ от загрязненного масла. |
| Уплотнение штока или золотника | Постоянное движение, микродефекты поверхности. |
| Настроечная пружина | Усталость металла при длительной циклической нагрузке, что может привести к изменению настроечного усилия. |
| Конический затвор (золотник) | Износ посадочной поверхности при частых срабатываниях или попадании твердых частиц. |
| Электромагнит (для модификаций Р1,Р2,Р3) | Перегорание обмотки при скачках напряжения, износ подвижного сердечника. |
Типичные ошибки при подборе клапана предохранительного
- Выбор только по присоединительной резьбе. Игнорирование таких ключевых параметров, как номинальный расход и максимальное давление системы, приводит к некорректной работе или быстрому выходу клапана из строя.
- Неучёт типа рабочей среды. Использование с жидкостями, на которые устройство не рассчитано (например, с водомасляными эмульсиями или огнестойкими жидкостями без подтверждения совместимости).
- Пренебрежение температурным диапазоном. Установка в системах, где температура масла регулярно выходит за пределы +10°C…+70°C, что ускоряет старение уплотнений и меняет вязкость среды.
- Игнорирование необходимости фильтрации масла. Работа на неочищенной рабочей жидкости — основная причина заедания золотника и снижения ресурса всего гидроаппарата.
Условное обозначение модели
Маркировка МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 подлежит расшифровке следующим образом:
- МКПВ — Монтажный Клапан Предохранительный Встраиваемый.
- 10 — условный проход, соответствующий 10 мм.
- 3Т3 — индекс типоразмера и типа резьбового присоединения.
- Р1, Р2, Р3 — различные модификации управляющей части (механическая или электромагнитная разгрузка).
- (24,110,220) — указывает на возможное напряжение питания встроенного электромагнита (постоянный или переменный ток).
- УХЛ4 — климатическое исполнение для макроклиматических районов с умеренным и холодным климатом, категория размещения 4.

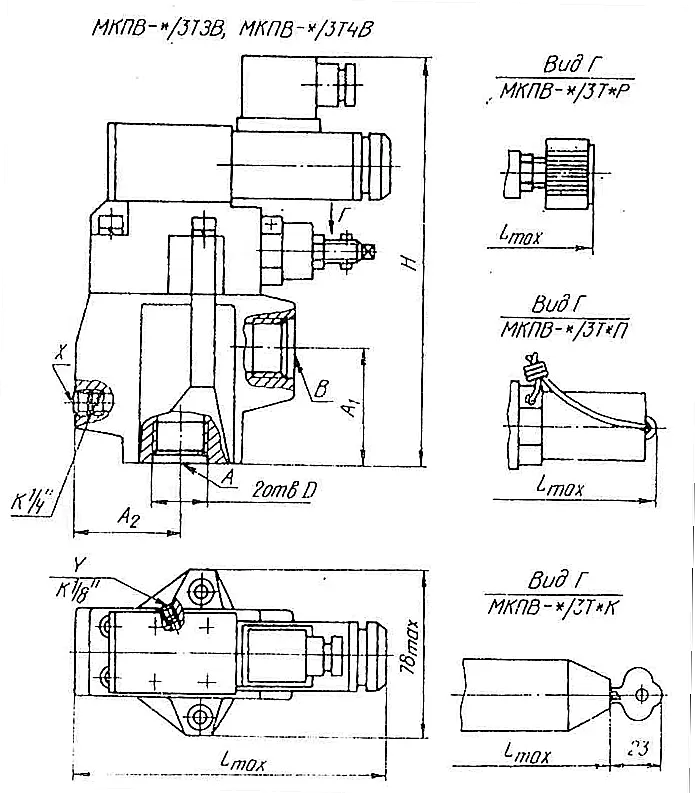

Габаритные и присоединительные размеры клапана предохранительного МКПВ 10/3Т3 для проверки совместимости с местом установки.
Примеры оформления и заказа
Правильное указание ключевых параметров модели гарантирует поставку требуемого изделия. Рассмотрите следующие варианты:
- МКПВ 10/3Т3.Р1 (24В) УХЛ4 — модель с электромагнитным управлением на постоянном токе 24В для автоматических линий.
- МКПВ 10/3Т3.Р2 (110В) УХЛ4 — исполнение с электромагнитом переменного тока 110В для импортного оборудования.
- МКПВ 10/3Т3.Р3 (220В) УХЛ4 — клапан предохранительный с управлением от сети 220В, стандартное решение для большинства российских цехов.
Для заказа или технической консультации специалистам достаточно обратиться на сайт поставщика 777-gidra.ru.
Гарантии, поставка и сервис
Клапан предохранительный МКПВ 10/3Т3.Р1,2,3 (24,110,220) УХЛ4 производства бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Все изделия проходят контроль на соответствие отечественным стандартам, включая ГОСТ 12.2.040-79. Мы организуем оперативную доставку собственным и партнёрским транспортом по всей территории Российской Федерации и стран СНГ. Ключевые логистические направления включают Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие промышленные центры. Наши инженеры готовы оказать поддержку в подборе устройства для замены импортных аналогов в существующих системах.
Для получения точного коммерческого предложения, уточнения сроков и оформления заявки воспользуйтесь формой обратной связи на нашем сайте или свяжитесь с менеджерами по контактам, указанным в соответствующем разделе.
