Данное устройство представляет собой модульный предохранительный клапан, предназначенный для интеграции в гидравлические системы промышленного оборудования. Прибор применяется для поддержания установленного рабочего давления, защиты компонентов от гидроударов и критического превышения давления, а также для оперативной разгрузки системы. Базовое применение – гидроприводы станков, прессов и другого технологического оснащения, где требуется надежная защита от аварийных режимов. Код ТН ВЭД устройства соответствует 8481.20.000.
Описание и ключевые параметры
Клапан предохранительный МКПВ 20/3Т2.Р1,2,3 УХЛ4 (без г/р) является встраиваемым модулем с номинальным давлением до 20 МПа. Изделие выпускается в трех модификациях с предустановленной заводской настройкой на 1, 2 или 3 МПа, что позволяет оперативно подобрать модель под конкретные параметры гидросистемы. Климатическое исполнение УХЛ4 обеспечивает стабильную эксплуатацию в цехах и мастерских с повышенной запыленностью в условиях умеренного климата. Конструктивное исполнение предусматривает трубный тип подключения (индекс 3Т2), что упрощает интеграцию в стандартные гидравлические магистрали.
Общие габаритные размеры и масса изделия стандартизированы: масса составляет 10,5 кг, габариты примерно 145×131×144,5 мм (Ш×В×Г). Подробные размеры для проверки совместимости монтажных отверстий и подвода трубопроводов приведены в таблице ниже.
| Параметр | Значение, мм |
|---|
| Высота (H), не более | 131 |
| Длина (L) | 138,5 / 144,5 |
| Расстояние A1 | 63 |
| Расстояние A2 | 43 |
| Резьбовое подключение (D) | М33 х 2 |
| Масса, кг | 10,5 |
Технический анекдот: На вопрос, чем отличается опытный инженер-гидравлик от новичка, ответ прост: первый всегда перестраховывается и ставит дополнительный Клапан предохранительный МКПВ 20/3Т2.Р1,2,3 УХЛ4 (без г/р). Он знает, что лучше потратить время на защиту, чем месяцы на ремонт.
Технические характеристики и параметры работы
Ключевые эксплуатационные характеристики клапана обеспечивают его высокую надежность и точность срабатывания. Для корректного выбора модификации и оценки нагрузок рекомендуется обращать внимание не только на номинальное давление, но и на диапазон регулировки, производительность и условия герметичности.
| Технический параметр | Значение |
|---|
| Рабочее давление номинальное на входе, МПа | 20 |
| Максимально допустимое давление на входе, МПа | 25 |
| Максимальное давление разгрузки, МПа | 0,5 |
| Диапазон настройки рабочего давления, МПа | 0,8 – 25 |
Производительность (расход рабочей среды):
номинальный, дм³/мин
максимальный, дм³/мин
минимальный, дм³/мин | 160
400
5 |
| Внутренняя утечка (герметичность), см³/мин | 300 (не более) |
| Допустимое отклонение давления при изменении расхода, МПа | 2,5 |
| Время восстановления давления после срабатывания, с | ≤ 0,2 |
Рис. 1. Схема подключения предохранительного клапана модели МКПВ в стандартную гидравлическую магистраль.
Рис. 2. Внутренняя конструкция и основные узлы модульного предохранительного клапана.
Преимущества и особенности эксплуатации
Выбирая клапан предохранительный МКПВ 20/3Т2.Р1,2,3 УХЛ4 (без г/р), производственные и сервисные предприятия получают ряд значимых преимуществ:
• Снижение простоев оборудования. Мгновенное срабатывание (менее 0,2 с) защищает дорогостоящие компоненты гидросистемы от разрушения, минимизируя время на восстановление после аварийных ситуаций.
• Увеличение общего ресурса гидросистемы. Строгое поддержание заданного давления в пределах настройки снижает усталостные нагрузки на трубопроводы, уплотнения и насосное оборудование, продлевая межремонтный период.
• Удобство монтажа и интеграции. Компактные габариты и стандартизированное трубное присоединение М33×2 позволяют быстро установить устройство в существующий контур без серьезной переделки системы.
• Высокая стабильность давления. Малое отклонение давления при значительных колебаниях расхода (не более 2,5 МПа) обеспечивает точность работы технологического оборудования, зависящего от стабильных гидравлических параметров.
• Полная совместимость с типовыми гидросистемами. Клапан рассчитан на работу с широко распространенными минеральными и синтетическими маслами, что упрощает его применение в большинстве промышленных предприятий.
Принцип функционирования в гидросистеме
Работа предохранительного клапана основана на балансе усилий, создаваемых давлением рабочей жидкости и предварительно настроенной пружиной. При нормальном режиме гидравлическая жидкость от насосной группы поступает в подводящую полость клапана. Силы давления недостаточно для преодоления усилия пружины, запирающей конический золотник, поэтому основной поток направляется в исполнительные механизмы. В момент превышения установленного предела давление в полости возрастает, сила воздействия на золотник превышает усилие пружины, клапан открывается, осуществляя сброс избыточного расхода в сливную линию. После нормализации давления пружина возвращает механизм в исходное закрытое состояние. Регулировка порога срабатывания выполняется винтом, воздействующим на степень сжатия пружины.
Температурные режимы и ресурс работы
Эксплуатация клапана допустима в строго оговоренном температурном диапазоне. Рабочая среда (гидравлическое масло) должна иметь температуру от +10°С до +70°С, температура окружающей среды может находиться в пределах от +1°С до +55°С. Рекомендованные типы рабочей жидкости: масла индустриальные серии И (И-20А, И-30А, И-40А), современные синтетические жидкости ВНИИ НП-403, а также ИГП-18, ИГП-30, ИГП-38 с вязкостью в рабочем диапазоне 20–200 мм²/с.
Срок службы изделия при соблюдении условий достигает 8 лет. На ресурс работы напрямую влияют три фактора: качество и чистота масла (обязательна качественная фильтрация масла), соблюдение давления в пределах номинального и отсутствие резких циклических нагрузок, близких к пределу срабатывания. Модель рассчитана на эксплуатацию в условиях умеренного климата при категории размещения 4 (УХЛ4), что подразумевает работу внутри отапливаемых или неотапливаемых помещений с повышенным уровнем пыли.
Области применения и типовое оборудование
Клапан предохранительный МКПВ 20/3Т2.Р1,2,3 УХЛ4 (без г/р) применяется в широком спектре промышленных гидравлических систем, где необходима гарантированная защита от избыточного давления. Основные сферы применения включают:
Промышленное и металлообрабатывающее оборудование: гидравлические прессы (кривошипные, эксцентриковые), гибочные и штамповочные машины, механизированные линии сборки.
Станкостроение: гидроприводы токарных, фрезерных, шлифовальных станков, агрегаты для глубокого сверления.
Литейное и полимерное производство: машины для литья под давлением, термопластавтоматы, оборудование для переработки пластмасс.
Специальная техника и испытательные стенды: элементы гидростанций мобильной спецтехники, стационарные испытательные стенды, где моделируются высокие нагрузки.
Ремонтные и сервисные мастерские: оборудование для ремонта гидроцилиндров и насосов, мобильные гидравлические силовые установки.

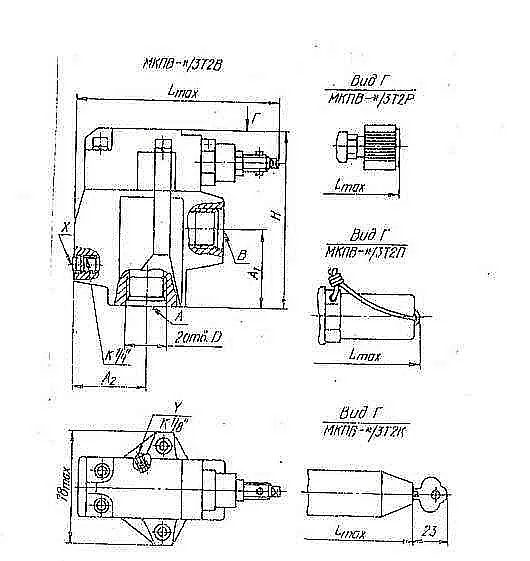

Рис. 3. Общий вид клапана с указанием всех габаритных и установочных размеров для проверки совместимости.
Ремкомплект и часто заменяемые запчасти
В базовую комплектацию клапана входят необходимые уплотнительные элементы для его первичного монтажа. Наиболее подвержены износу в процессе эксплуатации следующие детали, которые рекомендуются для включения в ремонтный запас:
| Наименование детали / Запчасти | Условное обозначение / Артикул | Причина характерного износа |
|---|
| Резиновое уплотнительное кольцо (малое) | 006-009-19-2-2 | Потеря эластичности при длительном контакте с маслом, циклические деформации. |
| Резиновое уплотнительное кольцо (большое) | 008-012-25-2-2 | Абразивный износ при наличии загрязнений в масле, механическое повреждение при монтаже. |
| Пружина золотника | Входит в сборочный узел | Потеря жесткости (усталость металла) после многократных циклов срабатывания. |
| Конический золотник (запорный элемент) | Основная деталь корпуса | Износ рабочей кромки при частых микросрабатываниях, наличие твердых частиц в жидкости. |
| Уплотнительные прокладки фланцев | В комплекте поставки | Обессоливание, механическое разрушение при перетяжке. |
Условное обозначение – расшифровка индекса модели
Полное обозначение клапана несет всю ключевую информацию о его параметрах и исполнении. Расшифровка индекса МКПВ 20/3Т2.Р1,2,3 УХЛ4 (без г/р) выполняется следующим образом:
МКПВ – аббревиатура, означающая «Модульный Клапан Предохранительный Встраиваемый».
20 – номинальный рабочий диаметр условного прохода, выраженный в миллиметрах.
3Т2 – код типа присоединения, где «3Т» указывает на трубное подключение, а «2» обозначает конкретный вариант исполнения резьбового элемента (М33×2).
.Р1,2,3 – основная характеристика – заводская настройка давления на срабатывание. Цифры 1, 2 и 3 обозначают три модификации с давлением настройки 1, 2 и 3 МПа соответственно (с возможностью ручной доводки в пределах 0,8–25 МПа).
УХЛ4 – климатическое исполнение по ГОСТ 15150: «УХЛ» – для районов с умеренным и холодным климатом, «4» – категория размещения (стационарная эксплуатация в помещениях с искусственным регулированием климатических условий, но с повышенной запыленностью).
(без г/р) – отметка о том, что изделие поставляется без услуг гарантийного ремонта; гарантия распространяется на замену дефектного устройства.
Типичные ошибки при выборе клапана
При подборе аналога или замене вышедшего из строя клапана проектировщики и механики часто допускают ряд стандартных ошибок, ведущих к некорректной работе или быстрому выходу из строя:
1. Выбор исключительно по типу и размеру резьбы. Резьба М33×2 является лишь присоединительным параметром. Необходимо в первую очередь убедиться, что новый клапан предохранительный МКПВ 20/3Т2.Р1,2,3 УХЛ4 (без г/р) соответствует требуемому диапазону давления и пропускной способности (расходу) конкретной системы.
2. Пренебрежение температурным диапазоном. Работа при температуре жидкости ниже +10°С может привести к увеличению вязкости, ухудшению динамики срабатывания и повышенному износу, а выше +70°С – к ускоренному старению уплотнений и потере свойств масла.
3. Игнорирование требований к чистоте рабочей среды. Установка клапана в систему без качественной фильтрации масла резко сокращает его ресурс. Твердые частицы вызывают задиры на золотнике и седле, нарушая герметичность.
4. Несоответствие типа рабочей жидкости. Хотя клапан совместим с большинством масел, использование специальных жидкостей на водной или синтетической основе, не указанных в регламенте, требует отдельного согласования с производителем.
Варианты оформления заказа (примеры)
При формировании заявки на поставку необходимо точно указать полное наименование модели, соответствующей требуемым параметрам настройки. Для клапана предохранительного МКПВ 20/3Т2.Р1,2,3 УХЛ4 (без г/р) действуют следующие примеры оформления:
Пример 1 (базовая модель с минимальной настройкой): Клапан предохранительный МКПВ 20/3Т2.Р1 УХЛ4 (без г/р). Применяется для систем с рабочим давлением до 1 МПа с возможностью регулировки.
Пример 2 (модель для средних давлений): Клапан предохранительный МКПВ 20/3Т2.Р2 УХЛ4 (без г/р). Стандартный выбор для многих промышленных гидроприводов с давлением около 2 МПа.
Пример 3 (модель для систем высокого давления): Клапан предохранительный МКПВ 20/3Т2.Р3 УХЛ4 (без г/р). Используется в контурах, где требуется защита на уровне 3 МПа и выше.
Базовая комплектация поставки включает: собранный и проверенный клапан, комплект монтажных уплотнительных колец, паспорт изделия с руководством по эксплуатации на русском языке и этикетку.
Поставки, бренд и техническая поддержка
Оригинальное гидравлическое оборудование под брендом ГИДРАВЛИК поставляется в Россию и страны СНГ компанией ГИДРАВЛИКА. Мы гарантируем поставку оригинальной продукции с завода-изготовителя, что подтверждается соответствующей технической документацией. Наши инженеры готовы оказать консультацию по подбору клапана под параметры вашей существующей гидросистемы, а также предложить функциональные аналоги в случае необходимости.
Доставка организована в кратчайшие сроки во все регионы России, включая ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Возможна отгрузка со склада под заказ. Чтобы получить актуальную цену, сроки поставки и технические консультации, оставьте заявку через форму на сайте 777-gidra.ru или свяжитесь с нашими специалистами по контактным данным в разделе Контакты.
