Клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) представляет собой высоконадежный аппарат для монтажа в гидравлических системах. Основное его предназначение — поддержание заданного уровня давления, безопасный сброс избыточного давления в сливную магистраль и защита узлов гидросистемы от перегрузок. Это устройство стыкового монтажа с широким диапазоном ручной регулировки и трехлинейным исполнением. Клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) устанавливается на промышленном оборудовании и спецтехнике.
Конструкция клапана предохранительного МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) рассчитана на продолжительную работу. Устройство отличается устойчивостью к циклическим нагрузкам и перепадам расхода рабочей среды. Применение качественных материалов и точная подгонка деталей обеспечивают низкую инерционность срабатывания и высокую герметичность в закрытом положении.

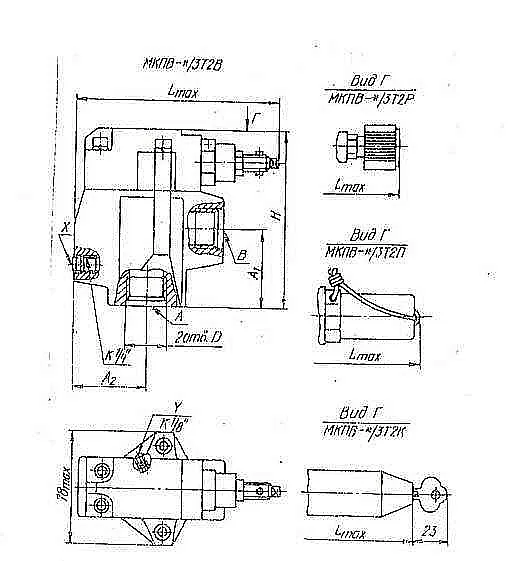

Рис. 1. Общий вид клапана предохранительного МКПВ 10/3Т2. Габаритные размеры и присоединительная резьба М27х2.
Основные параметры: габариты, вес и классификация
Устройство характеризуется компактными размерами, что упрощает его интеграцию в существующие гидроконтуры. Допустимая масса, габаритные размеры и код товарной номенклатуры представлены в таблице ниже.
| Параметр | Значение |
|---|
| Габаритные размеры (ВхШхД), мм | 123 х 55,5 х 146,5-152,5 |
| Вес изделия, кг | 4,8 |
| Присоединительная резьба | М27х2 |
| Код ТН ВЭД | 8481200000 |
Техническая юморная заметка
На техническом совещании главный инженер спрашивает механика: «Почему в системе давление скачет?». Тот отвечает: «Да клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) решил, что его работа — не просто сбросить лишнее, а устроить небольшой гидравлический фейерверк. Пришлось напомнить ему про ручную регулировку и рабочий диапазон давлений».
Подробные технические характеристики
При подборе клапана предохранительного МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) необходимо учитывать ключевые эксплуатационные параметры, влияющие на совместимость и ресурс работы.
| Параметр | Значение для МКПВ 10/3Т2 |
|---|
| Номинальное/Максимальное рабочее давление на входе, МПа | 10 / 12,5 |
| Максимальное давление разгрузки, МПа | 1,0 |
| Диапазон настройки рабочего давления, МПа | 1,1 – 12,5 |
| Номинальный/Максимальный/Минимальный расход рабочей жидкости, дм³/мин | 320 / 630 / 10 |
| Внутренняя герметичность (утечка), см³/мин | не более 150 |
| Изменение давления при изменении расхода, МПа | не более 1,5 |
| Диапазон рабочих температур рабочей жидкости, °С | от +10 до +70 |
| Тип рабочей среды | Минеральные масла (И-20А, И-30А, И-40А и аналоги) |
Преимущества и особенности эксплуатации
Выбор данного клапана предохранительного МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) дает пользователю ряд значимых преимуществ в обслуживании и надежности гидросистемы.
Снижение простоев оборудования. Высокая стабильность и предсказуемость срабатывания минимизируют риск аварийных остановок из-за перепадов давления.
Увеличение ресурса гидросистемы. Своевременный и плавный сброс избыточного давления защищает насосы, цилиндры и трубопроводы от пиковых нагрузок и гидроударов.
Удобство монтажа и обслуживания. Компактные габариты и стыковой тип подключения упрощают установку в ограниченном пространстве. Конструкция предусматривает возможность легкой замены уплотнений.
Совместимость с типовыми гидросистемами. Устройство рассчитано на работу с распространенными в России маслами и соответствует стандартным присоединительным размерам.
Ручная точная настройка. Винт регулировки позволяет точно установить требуемое давление срабатывания в широком диапазоне (1,1–12,5 МПа).
Принцип действия в гидравлической системе
Работа клапана предохранительного МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) основана на сбалансированном воздействии давления жидкости и силы настройки пружины. Основной клапан находится в закрытом состоянии, пока давление в подводимой линии (от насоса или аккумулятора) не превысит значение, заданное регулировочным винтом. При превышении этого порога золотник смещается, сжимая пружину, и открывает канал для сброса рабочей жидкости в сливную магистраль. После стабилизации давления затвор под действием пружины возвращается на седло, восстанавливая герметичность. Такая конструкция обеспечивает быстрое время реакции (около 0,2 с) и малое изменение давления в зависимости от расхода.
Рис. 2. Условная гидравлическая схема подключения клапана серии МКПВ. Указаны линии подвода давления (P), слива (T) и подключения управления.
Температурный режим и факторы, влияющие на срок службы
Клапан рассчитан для эксплуатации при температуре рабочей жидкости от +10°С до +70°С и окружающей среды от +1°С до +55°С. Допускается работа в режимах с частыми пусками и остановками, а также при циклической нагрузке. Ресурс клапана предохранительного МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р), составляющий не менее 8 лет, напрямую зависит от соблюдения условий применения: использования рекомендуемых марок масел с надлежащей степенью очистки (желательно наличие фильтра тонкой очистки), соблюдения установленного диапазона давлений и периодичности сервисного обслуживания.
Область применения и типы оборудования
Данный клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) нашел широкое применение в различных отраслях промышленности. Он используется в составе гидростанций, насосных групп и гидроприводов следующего оборудования:
Металлообрабатывающее: прессы (гидравлические, штамповочные, ковочные), гидравлические ножницы, прокатные станы.
Машиностроение: литьевые машины, станки с ЧПУ, подъемно-транспортное оборудование.
Строительная и спецтехника: экскаваторы, бульдозеры, автокраны, манипуляторы (в стационарных гидросистемах).
Прочее: испытательные стенды, технологические линии, оборудование для деревообработки.
Расшифровка условного обозначения модели
Маркировка МКПВ 10/3Т2 Р1,2,3 УХЛ4 содержит всю необходимую информацию для однозначной идентификации устройства:
М – монтаж стыковой (врезной).
К – клапан.
П – предохранительный.
В – встраиваемого типа.
10 – условный диаметр прохода (10 мм).
3 – трехлинейная схема работы (имеет линии давления, слива и управления).
Т2 – типоразмер и модификация конструкции.
Р1,2,3 – три диапазона регулировки давления (в данном случае объединены в один широкий 1,1-12,5 МПа).
УХЛ – климатическое исполнение для умеренного и холодного климата.
4 – категория размещения для работы в закрытых помещениях.
Габаритные и присоединительные размеры для монтажа
Для корректной установки и проверки совместимости с монтажной плитой гидроагрегата необходимо свериться с габаритными размерами. Габариты клапана предохранительного МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) позволяют разместить его на стандартных гидроблоках.
Рис. 3. Детальный чертеж с размерами для интеграции клапана. Указаны монтажные расстояния и посадочные размеры.
Состав ремкомплекта и часто заменяемые детали
Для поддержания работоспособности клапана в комплект поставки входит набор резиновых уплотнительных колец. Чаще всего в процессе эксплуатации требуют замены следующие элементы:
Резиновые манжеты и уплотнительные кольца: подвержены естественному старению и износу при загрязнении рабочей среды. Комплект включает кольца по ГОСТ 18829-73: размеры 006-009-19-2-2 (3 шт.), 008-012-25-2-2 (1 шт.), 018-022-25-2-2 (1 шт.), 030-034-25-2-2 (2 шт.), 037-041-25-2-2 (1 шт.).
Пружина настройки (2): может терять жесткость при длительной работе в режиме предельных давлений или при циклической усталости.
Золотник (4) и седло: изнашиваются вследствие эрозии при работе на неотфильтрованном масле или при частых срабатываниях на высоком расходе.
Типичные ошибки при подборе клапана
Чтобы избежать проблем при эксплуатации, рекомендуем обращать внимание на следующие моменты:
1. Выбор только по типу присоединения (резьба М27х2) без учета требуемого расхода (до 630 дм³/мин) и диапазона настройки давления (1,1-12,5 МПа). Устройство может не справиться с потоком или не обеспечить нужное давление срабатывания.
2. Игнорирование температурного диапазона. Использование при температуре масла ниже +10°С приведет к увеличению вязкости и замедленному срабатыванию, выше +70°С — к ускоренному старению уплотнений и потере герметичности.
3. Несоответствие типа рабочей среды. Применение масел с вязкостью за пределами 20-200 мм²/с или агрессивных жидкостей недопустимо и приведет к преждевременному износу.
4. Неправильный монтаж. Установка клапана без соблющения ориентации (вход/выход) или с перекосом на монтажной плите вызовет утечки и некорректную работу.
Как оформить заказ: примеры запросов
Для ускорения обработки вашей заявки на поставку клапана предохранительного МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р) вы можете указать следующие данные:
Пример 1 (базовая поставка): «Клапан предохранительный МКПВ 10/3Т2 Р1,2,3 УХЛ4 (без г/р), 3 штуки, с доставкой в Екатеринбург».
Пример 2 (запрос на модификацию): «Нужен аналог клапана МКПВ 10/3Т2, но с замковым устройством (ЗУ) для фиксации настроек, 2 шт.».
Пример 3 (заказ с запчастями): «Клапан предохранительный МКПВ 10/3Т2 и дополнительный ремкомплект уплотнений, 1 комплект, для ремонта гидропресса».
Вы можете оформить заявку прямо на сайте или проконсультироваться по телефону для подбора оптимального варианта.
