Описание и область применения
Станция смазки СН5М 11-04, 12-04 – это компактное насосное устройство для создания автоматической системы централизованной смазки узлов трения промышленных станков и агрегатов. Основная функция данного изделия – обеспечение регулярной и дозированной подачи пластичной или жидкой смазки к нескольким точкам смазывания под высоким давлением. Применение такой станции смазки СН5М 11-04, 12-04 позволяет существенно повысить надежность работы оборудования, сократить его износ и исключить длительные простои, связанные с ручным обслуживанием.
Основные параметры: вес, размеры, код ТН ВЭД
Устройство отличается компактными габаритами и универсальной конструкцией для стационарного монтажа. Благодаря малой массе установка и транспортировка не вызывают сложностей.
| Параметр |
Значение |
| Габаритные размеры (Д×Ш×В) |
320×280×250 мм |
| Масса (нетто) |
10 кг |
| Код ТН ВЭД |
8413.91.000 0 |
Инженер спрашивает у технолога: «Почему новая станция смазки СН5М 11-04 работает в два раза дольше, чем старая?». Технолог в ответ: «Потому что она знает все о смазке и не позволяет узлам трения нервничать по пустякам!»
Технические характеристики станции смазки СН5М 11-04, 12-04
Технические параметры смазочной станции подобраны для решения широкого круга задач по обслуживанию промышленного оборудования.
| Параметр |
Характеристика |
| Количество выходных отводов |
4 |
| Вместимость гидравлического бака |
2.5 дм³ (литра) |
| Тип приводного механизма |
Свободный конец вала / Качательный |
| Частота вращения приводного вала |
0.04 с⁻¹ (2.4 мин⁻¹) / 0.4 с⁻¹ (24 мин⁻¹) |
| Максимальная потребляемая мощность |
0.06 кВт |
| Номинальное рабочее давление в системе |
10 МПа |
| Диапазон рабочих температур окружающей среды |
от +1°С до +55°С |
| Класс чистоты рабочей среды (смазки) по ГОСТ 17216-71 |
Не ниже 12 |
Принцип работы гидравлической смазочной станции
Принцип действия станции основан на работе кулачкового насосного механизма. Приводной вал, получающий вращение от внешнего источника (электродвигателя или механической передачи), приводит в действие кулачки, которые поочередно воздействуют на плунжеры насосных секций. Каждая секция перекачивает порцию смазочного материала из общего корпуса, выполняющего роль бака, в свой магистральный отвод. Таким образом, станция смазки СН5М 11-04, 12-04 обеспечивает независимую циклическую подачу смазки по четырем линиям. Встроенные воздушный и заливной фильтры предотвращают загрязнение системы извне.
Температурный режим и ресурс работы
Оборудование предназначено для работы при температуре окружающего воздуха в пределах +1°С...+55°С. Использование вне этого диапазона, особенно при отрицательных температурах, может привести к загустению смазки и отказу системы. Срок службы станции смазки СН5М 11-04, 12-04 составляет не менее 8 лет при условии соблюдения регламента обслуживания, применения рекомендованных смазочных материалов с классом чистоты не ниже 12 и своевременной замены фильтрующих элементов. Гарантийный срок эксплуатации – 12 месяцев с момента ввода в работу.
Сфера применения и типовое оборудование
Данная станция смазывания является универсальным решением для широкого спектра промышленных агрегатов. Она активно применяется на металлорежущих и металлообрабатывающих станках (токарных, фрезерных, шлифовальных), в прессовом оборудовании, компрессорных установках, а также в системах транспортировки и конвейерах. Это делает станцию смазки СН5М 11-04, 12-04 востребованной в автомобилестроении, тяжелом машиностроении, металлургии и упаковочной промышленности.
Преимущества и особенности эксплуатации
Выбор указанной станции централизованной смазки дает пользователю ряд значимых эксплуатационных преимуществ:
Снижение эксплуатационных расходов: Автоматизация процесса смазывания исключает необходимость в регулярном ручном обслуживании, экономя время обслуживающего персонала.
Повышение надежности основного оборудования: Регулярная и точная подача смазки под давлением до 10 МПа значительно увеличивает ресурс подшипников, направляющих и других узлов трения.
Простота монтажа и интеграции: Компактные габариты и стандартные присоединительные размеры позволяют быстро установить станцию на новые или модернизируемые производственные линии.
Стабильность давления смазки: Конструкция насосных секций обеспечивает равномерную подачу, независимо от нагрузки в отдельных магистралях, что критически важно для точного оборудования.
Совместимость с типовыми гидросистемами: Станция смазки СН5М 11-04, 12-04 спроектирована для работы с общепромышленными пластичными и жидкими смазками, что упрощает подбор расходных материалов.
Расшифровка условного обозначения и состав комплектации
Маркировка модели несет полную информацию об ее исполнении. Например, СН5М-11-04-УХЛ4 расшифровывается следующим образом:
СН5М – Смазочная Насосная, Многоотводная, 5-я серия.
11 – Исполнение с приводным валом, расположенным справа (соответственно, 12 – с левым).
04 – Количество выходных напорных линий (отводов).
УХЛ4 – Климатическое исполнение для работы в закрытых помещениях с отоплением в условиях умеренного климата.
Наиболее часто заменяемыми элементами в процессе эксплуатации являются резиновые уплотнения и манжеты насосных плунжеров, а также фильтрующие элементы воздушного и заливного фильтров. Их износ напрямую зависит от чистоты применяемой смазки и соблюдения периодичности обслуживания.

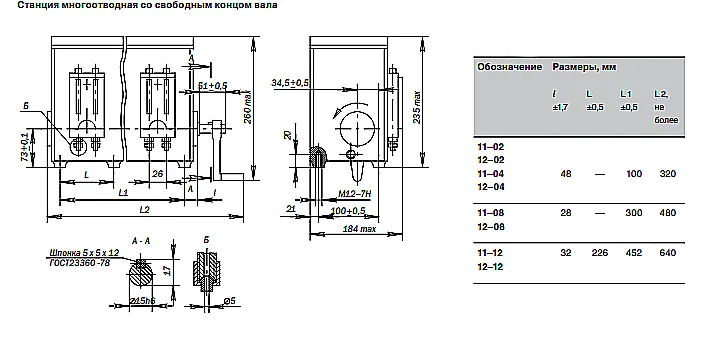

Габаритные и присоединительные размеры
Представленная схема позволяет точно определить посадочные места и пространство, необходимое для установки смазочной станции. Перед монтажом необходимо сверить межосевые расстояния крепежных отверстий и расположение подводящих/отводящих патрубков с параметрами вашего оборудования.
Типичные ошибки при подборе
Избегайте следующих распространенных ошибок при выборе станции смазки для вашего производства:
Игнорирование типа и чистоты смазки: Использование материала с неподходящей вязкостью или высоким уровнем загрязнения быстро выводит из строя насосные секции и засоряет магистрали.
Неучет температурного диапазона цеха: Установка станции в неотапливаемом помещении, где температура может опускаться ниже +1°C, приведет к ее отказу в зимний период.
Подбор только по количеству отводов: Важно также учитывать требуемую производительность (объем подачи за цикл) для каждой точки смазки, чтобы обеспечить достаточное количество материала.
Пренебрежение типом привода: Необходимо четко согласовать способ подключения приводного вала (правый/левый, частота вращения) с характеристиками двигателя или передаточного механизма на вашем оборудовании.
Примеры оформления заказа
Рассмотрим типовые сценарии заказа станции смазки СН5М:
Заказ 1: СН5М-11-04-УХЛ4 – базовая модель с правым приводом и 4 отводами для замены вышедшей из строя станции на фрезерном станке.
Заказ 2: Комплект из трех станций СН5М-12-04-УХЛ4 (с левым приводом) для оснащения новой сборочной линии конвейеров на предприятии в Казани. Дополнительно заказываются сменные ремкомплекты уплотнений.
Заказ 3: Модернизация существующей системы: станция смазки СН5М 11-04 подбирается как аналог устаревшей модели с консультацией наших инженеров по адаптации трубной обвязки.
Гарантии от производителя и поставщика
Станции смазки бренда ГИДРАВЛИК поставляются в Россию и страны СНГ официальным дистрибьютором – компанией ГИДРАВЛИКА. Это гарантирует соответствие оборудования заявленным техническим характеристикам, наличие всей необходимой документации и право на гарантийное и сервисное обслуживание. Мы обеспечиваем оперативную доставку в любой регион, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Наши специалисты готовы помочь с техническим подбором, подбором аналога под вашу действующую систему и консультацией по монтажу. Для расчета стоимости и уточнения сроков поставки оставьте заявку на сайте.
