Электроприводная стационарная станция смазки СН5М 41-08, 42-08 — это многоотводная система для централизованной автоматической подачи смазочного материала. Основная функция — обеспечение стабильной смазки узлов трения промышленных станков и другого оборудования, работающего в закрытых производственных помещениях.
Система предназначена для работы с маслами широкого диапазона вязкости, поддерживая стабильное давление в магистрали.
Вес, габариты и Код ТН ВЭД
Конструкция станции смазки СН5М 41-08, 42-08 обеспечивает компактность при высокой функциональности. Масса оборудования составляет 23 килограмма. Код ТН ВЭД для данной позиции: 8413.50.90.00, что соответствует категории «насосы для жидкостей прочие». Габаритные параметры представлены в таблице ниже.
| Параметр | Значение |
|---|
| Длина L1 | 300±0,5 мм |
| Длина L2 (с учетом выступающих частей) | ≤ 460 мм |
| Масса | 23 кг |
| Код ТН ВЭД | 8413.50.90.00 |
— Почему инженер выбрал именно станцию смазки СН5М 41-08, 42-08 для своего мангала? Потому что она обеспечивает более точную дозировку жира, чем его жена с масленкой!
Технические характеристики смазочной станции
Стабильная и надежная работа станции смазки СН5М 41-08, 42-08 обеспечивается рядом ключевых технических параметров, которые определяют ее область применения и производительность.
| Параметр | Значение |
|---|
| Рабочее давление, номинальное | 10 МПа |
| Количество отводов (портов) | 8 |
| Объем гидравлического бака | 6,3 дм³ |
| Тип привода | Электрический |
| Передаточное отношение редуктора | 1:160 |
| Частота вращения вала привода | 9,4 мин⁻¹ |
| Потребляемая электрическая мощность | 0,07 кВт |
| Тип рабочей среды / смазки | Масло, кинематическая вязкость 10–1500 мм²/с |
| Диапазон температур эксплуатации | от +1°С до +55°С |
| Присоединительные размеры | Резьба G1/4" |
| Требуемый класс чистоты масла | Не ниже 12 по ГОСТ 17216-71 |
Преимущества и особенности эксплуатации
Выбор станции смазки СН5М 41-08, 42-08 для оснащения производственных линий дает инженеру-эксплуатационщику ряд существенных преимуществ.
Увеличение ресурса оборудования. Автоматическая стабильная подача смазки в точно заданных объемах минимизирует трение в узлах, что напрямую увеличивает межремонтный интервал станков.
Снижение эксплуатационных простоев. Система работает в автоматическом режиме, исключая человеческий фактор и необходимость частого ручного обслуживания.
Высокая надежность и простота монтажа. Компактные габариты и стандартные присоединительные размеры (резьба G1/4") позволяют интегрировать станцию в большинство типовых гидравлических и смазочных систем без сложных доработок.
Стабильность давления подачи. Конструкция с редуктором и плунжерными насосными секциями обеспечивает равномерную выдачу масла независимо от нагрузки на отдельные лини.
Универсальность по типу смазочного материала. Возможность работы с маслами широкого диапазона вязкости позволяет использовать станцию в различных технологических процессах.
Принцип работы в составе гидросистемы
Корпус агрегата выполняет функцию резервуара для масла. Электродвигатель через редуктор с высоким передаточным отношением приводит во вращение вал с кулачками.
Вращающиеся кулачки поочередно воздействуют на плунжеры восьми независимых насосных секций. Каждый плунжер, совершая возвратно-поступательное движение, создает давление в своей магистрали, проталкивая порцию смазки к точке потребления.
Подача регулируется механически за счет изменения эксцентриситета кулачков. Для поддержания чистоты рабочей среды в крышке корпуса установлены воздушный и заливной фильтры. Уровень масла контролируется с помощью встроенного маслоуказателя.
Температурный режим и ресурс работы
Рекомендованный диапазон температур окружающей среды для штатной эксплуатации станции смазки СН5М 41-08, 42-08 составляет от +1°С до +55°С.
Агрегат рассчитан на продолжительный режим работы (S1). Ресурс службы при соблюдении всех регламентных требований превышает 15 лет.
На долговечность напрямую влияют три ключевых фактора: соблюдение класса чистоты масла (не ниже 12-го по ГОСТ), регулярность технического обслуживания (контроль уровня, замена фильтров) и работа в рамках допустимого давления и температурного коридора. Эксплуатация при температуре ниже +1°С приводит к загустеванию масла и повышенным нагрузкам на редуктор и электропривод.
Область применения и типы оборудования
Станция смазки СН5М 41-08, 42-08 широко используется в отраслях, где требуются надежность и автоматизация процесса смазки.
Основное применение — металлообрабатывающая промышленность: смазка направляющих, шпиндельных узлов, редукторов и подшипников качения токарных, фрезерных, шлифовальных и зубообрабатывающих станков.
Также станция востребована в составе прессового оборудования (кривошипные, гидравлические прессы), компрессорных установок, конвейерных линий тяжелого машиностроения и кузнечно-прессовых цехов.
Количество отводов (8 портов) делает данную модель оптимальной для обслуживания нескольких узлов трения одной машины или небольшой технологической линии.
Состав ремкомплекта и часто заменяемые элементы
Наиболее подвержены износу в условиях длительной циклической работы элементы, контактирующие с движущимися частями и рабочей средой.
| Наименование запчасти / узла | Типичная причина износа / замена |
|---|
| Уплотнительные манжеты и кольца плунжеров | Постепенная потеря эластичности, истирание, работа с загрязненным маслом (ниже 12 класса чистоты). |
| Кулачки приводного вала | Механический износ поверхности от контакта с толкателями плунжеров. |
| Воздушный и заливной фильтры в крышке | Загрязнение, ограничение потока воздуха или масла. |
| Подшипники редуктора | Выработка ресурса, недостаточная смазка, попадание абразива. |
| Элементы сальникового уплотнения вала | Утечки масла из корпуса-бака. |
Типичные ошибки при подборе смазочной станции
Некорректный выбор приводит к низкой эффективности или преждевременному выходу оборудования из строя. Избегайте следующих ошибок:
Выбор только по количеству отводов и присоединительной резьбе, без учета требуемого рабочего давления (до 10 МПа для СН5М 41-08, 42-08) и общего расхода масла на все точки смазки.
Игнорирование температурного диапазона. Установка станции в неотапливаемом цеху, где температура зимой опускается ниже 0°С, недопустима.
Несоответствие типа рабочей среды. Использование масел с вязкостью, выходящей за пределы 10–1500 мм²/с, или чистотой ниже 12 класса.
Пренебрежение системой фильтрации на линии залива или в самом оборудовании, что приводит к ускоренному износу точных плунжерных пар.
Условное обозначение модели: расшифровка индекса
Маркировка СН5М-41-08-0 УХЛ4 содержит всю информацию о конфигурации и климатическом исполнении:
СН5М — тип изделия (станция смазки).
4 — электропривод.
1 — правое расположение привода относительно панели контроля (для модификации 42-08 — левое).
08 — количество отводов для подключения магистралей (8 штук).
0 — универсальное расположение вала (актуально для электропривода).
УХЛ4 — климатическое исполнение: для умеренного и холодного климата, категория размещения 4 (закрытые отапливаемые помещения).
Габаритные и присоединительные размеры станции

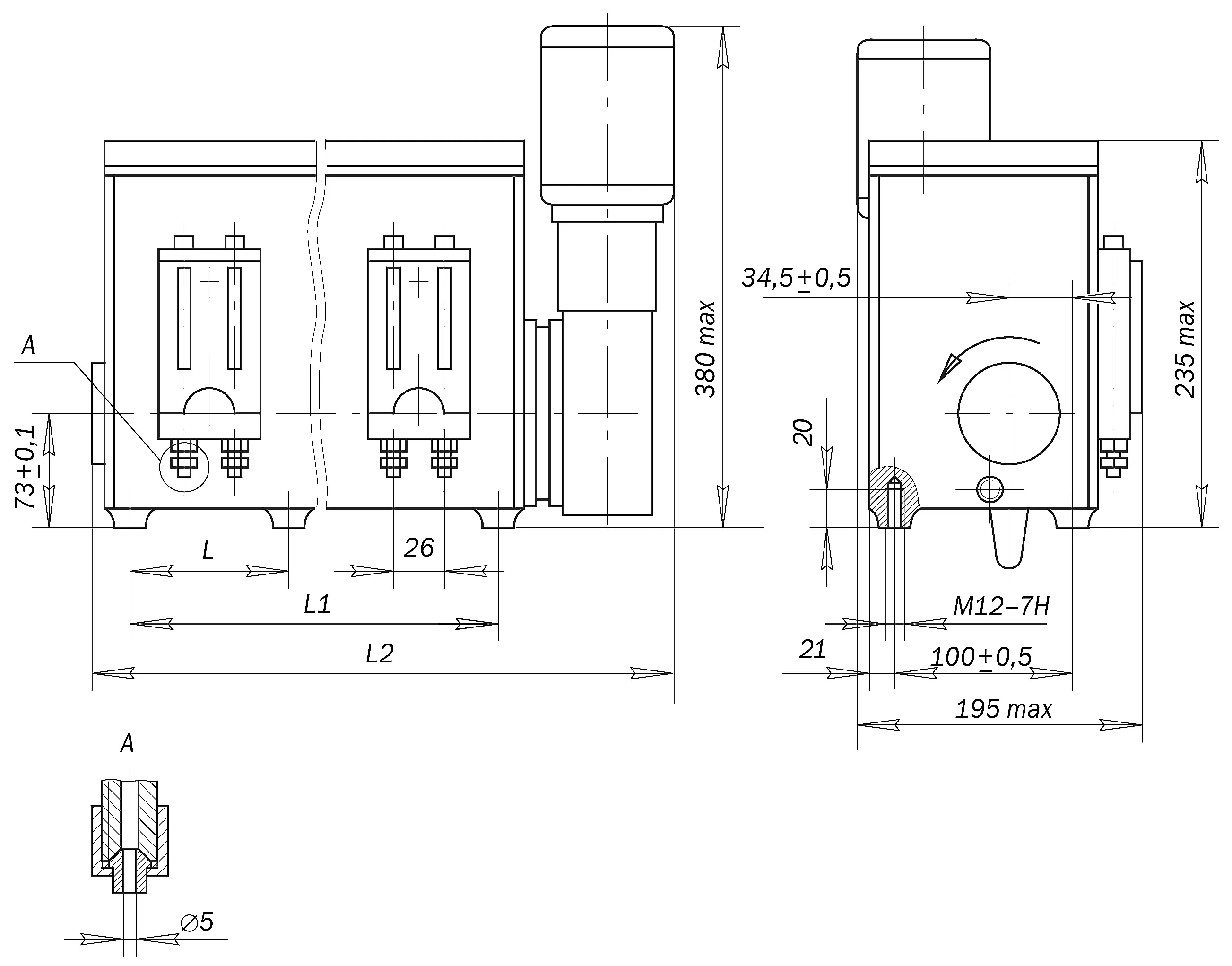

На чертеже указаны основные монтажные размеры станции смазки СН5М 41-08, 42-08. Длина корпуса L1 составляет 300 мм с допуском ±0,5 мм. Общая длина L2 с учетом выступающих частей (привода, патрубков) не превышает 460 мм.
Для крепления к раме или станине оборудования используются отверстия в основании корпуса, размеры которых соответствуют стандартной схеме. Все восемь выходных портов имеют стандартную трубную резьбу G1/4" (ГОСТ 3564-84), что обеспечивает совместимость с широким парком отечественной и импортной гидроарматуры и трубопроводов.
Примеры оформления заказа
В зависимости от комплектации, типовой заказ может выглядеть следующим образом:
1. Базовая поставка: Станция смазки СН5М 41-08-0 УХЛ4 в сборе (привод правосторонний).
2. Поставка с расходными материалами: СН5М 42-08-0 УХЛ4 (привод левосторонний) + комплект маслостойких шлангов высокого давления длиной 1,5 метра (8 шт.).
3. Заказ для модернизации линии: Станция смазки СН5М 41-08 с дополнительным комплектом сменных плунжерных пар и уплотнений.
Конкретную конфигурацию и стоимость можно уточнить у наших специалистов. Для связи используйте форму заявки или номер телефона, указанные в Контактах.
Часто задаваемые вопросы (FAQ)
Как выбрать между СН5М 41-08 и 42-08?
Единственное отличие — сторона расположения электропривода относительно лицевой панели с элементами контроля. Модель 41-08 имеет привод справа, 42-08 — слева. Выбор зависит исключительно от удобства монтажа и доступа в условиях конкретного оборудования. Все технические параметры, включая номинальное давление 10 МПа, производительность и диапазон температур (+1...+55°C), идентичны.
Какие сроки поставки по России и есть ли оборудование на складе?
Мы поддерживаем товарный запас самых востребованных позиций, включая станцию смазки СН5М 41-08, 42-08. Для городов присутствия наших складов (Москва, СПб, Екатеринбург и др.) отгрузка возможна в течение 1-2 рабочих дней. Доставка в другие регионы РФ и страны СНГ осуществляется транспортными компаниями, сроки зависят от выбранного направления и обычно составляют от 3 до 10 рабочих дней.
Каковы требования к условиям эксплуатации (пыль, качество масла)?
Станция предназначена для работы в закрытых отапливаемых помещениях. Повышенная запыленность требует более частой замены воздушного фильтра на крышке бака. Ключевое требование — использование масла с классом чистоты не ниже 12 по ГОСТ 17216-71. Применение некондиционной или загрязненной смазки — основная причина выхода из строя плунжерных пар и снижения ресурса.
Можно ли подобрать аналог для замены вышедшей из строя станции другого производителя?
Да, наши инженеры оказывают услуги по техническому подбору аналогов. Для консультации необходимо предоставить характеристики заменяемого узла: количество линий смазки, требуемое давление (максимальное и рабочее), тип привода, объем бака и габаритные ограничения по месту установки. Часто станция смазки СН5М 41-08, 42-08 с ее 8 отводами и давлением 10 МПа становится прямой или улучшенной заменой для многих устаревших моделей.
