Станция смазки СН5М 41-04

Станция смазки СН5М 41-04 и её модификация СН5М 42-04 представляют собой компактное и высокопроизводительное гидравлическое оборудование, предназначенное для автоматизированной централизованной подачи смазочных материалов к узлам трения промышленных машин. Устройство обеспечивает стабильную работу металлорежущих станков, прессов, компрессоров и другого оборудования, требующего регулярного и дозированного смазывания.

Основные параметры и конструктивное исполнение

Серия СН5М разработана для эксплуатации в условиях промышленных цехов и производственных площадок. Конструкция отличается надежностью, простотой обслуживания и адаптивностью к различным типам смазочных материалов. Основными рабочими параметрами устройств являются номинальное рабочее давление до 10 МПа и производительность, достаточная для обслуживания многоконтурных систем. Габариты и масса станции смазки СН5М 41-04 делают её удобной для монтажа как на новое, так и на действующее оборудование.

Габаритные размеры, вес и классификация

Модели станций смазки СН5М 41-04 и 42-04 имеют идентичные физические параметры, что упрощает их взаимозаменяемость на производстве. Устройство отличается компактностью, что критически важно при ограниченном пространстве вокруг обслуживаемых агрегатов.

Два инженера спорят, кто лучше справится с настройкой станции смазки СН5М 41-04. Первый говорит: «Я настрою её за день!». Второй: «Я смогу! У меня уже три недели на налаживании такого узла ушло – я теперь специалист». Первый: «Так у тебя же просто кончилась смазка!»

Детальные технические характеристики

Ниже представлена сводная таблица ключевых эксплуатационных параметров станций смазки СН5М 41-04 и 42-04, которые необходимо учитывать при проектировании системы или замене существующего узла.

Преимущества и особенности эксплуатации

• Высокая надежность и увеличенный ресурс. Конструкция станции смазки СН5М 41-04 разработана для продолжительной работы в циклическом режиме, что минимизирует простои обслуживаемого оборудования.
• Точная дозировка смазки. Механизм подачи обеспечивает равномерную и контролируемую подачу материала к каждому узлу трения, независимо от вязкости в рамках рабочего диапазона.
• Простота монтажа и интеграции. Стандартные присоединительные размеры и унифицированный интерфейс подключения позволяют быстро установить станцию смазки СН5М 42-04 в действующую систему.
• Стабильность параметров. Редукторный привод и конструкция насосных секций гарантируют поддержание заданного давления и расхода смазки в течение всего срока службы.
• Удобство технического обслуживания. Легкий доступ к баку для дозаправки и к основным узлам для диагностики и замены расходных компонентов.

Принцип функционирования в системе

Станция смазки СН5М 41-04 работает по принципу принудительной циркуляционной подачи. Электродвигатель через понижающий редуктор приводит в действие плунжерные насосные секции. Смазочный материал забирается из гидравлического бака и под давлением нагнетается в распределительную магистраль, откуда через четыре регулируемых выхода поступает к потребителям. Контроль уровня среды осуществляется с помощью встроенного маслоуказателя. Вся работа станции смазки СН5М 42-04 направлена на обеспечение бесперебойной подачи смазки с высокой степенью повторяемости.

Температурный режим и срок службы

Эксплуатация станции допустима в температурном диапазоне от +1°C до +55°C в закрытых отапливаемых помещениях. Заявленный производителем ресурс работы при соблюдении всех условий составляет не менее 10 лет. На долговечность и срок службы станции смазки СН5М 41-04 напрямую влияют несколько факторов: качество и чистота заливаемого масла или консистентной смазки, регулярность технического осмотра и обслуживания, отсутствие перегрузок по давлению. Своевременная замена фильтрующих элементов и уплотнений позволяет продлить ресурс до 15 лет.

Области применения и совместимое оборудование

Данные смазочные станции находят применение в различных отраслях промышленности. Они эффективно используются для обслуживания металлорежущих и металлобрабатывающих станков (токарных, фрезерных, шлифовальных), кузнечно-прессового оборудования (гидравлических и механических прессов), компрессорных и насосных станций, конвейерных линий и рольгангов. Станция смазки СН5М 42-04 также востребована в составе гидростанций специального назначения на предприятиях металлургии, тяжелого машиностроения, автомобильной и химической промышленности.

Условное обозначение и его расшифровка

Маркировка изделия, например, СН5М 41-04-0 УХЛ4, содержит всю необходимую информацию для его однозначной идентификации и подбора:

• СН5М – тип изделия (станция смазки).
• 4 (первая цифра в группе 41) – электропривод.
• 1 (вторая цифра в группе 41) – правое расположение привода относительно бака.
• 04 – количество выходных отводов (в данном случае – 4).
• 0 – стандартное расположение приводного вала.
• УХЛ4 – климатическое исполнение для работы в закрытых помещениях в условиях умеренного климата.

Такая система маркировки позволяет техническим специалистам быстро определить ключевые особенности конкретной станции смазки СН5М 41-04 без обращения к чертежам.

Габаритные и присоединительные размеры

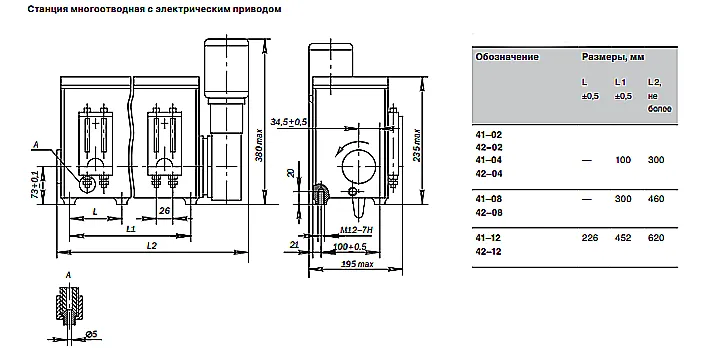

Чертеж станции смазки СН5М серии 41-04 показывает все основные монтажные и присоединительные размеры. Обратите внимание на межосевые расстояния крепежных отверстий и расположение патрубков отводов диаметром 10 мм. Для успешного монтажа станции смазки СН5М 42-04 на замену вышедшей из строя необходимо сверить посадочные размеры и пространство для обслуживания (высота 320 мм от плоскости установки).

Примеры комплектации заказа

Для оптимизации процесса закупки и поставки рекомендуем указывать полное обозначение. Примеры типовых заказов:

1. Базовая поставка: Станция смазки СН5М 41-04-0 УХЛ4 – для стандартных условий эксплуатации.
2. Заказ на взаимозаменяемый узел: Станция смазки СН5М 42-04-0 УХЛ4 – отличается направлением вращения или расположением привода, что может быть критично при интеграции в существующую систему.
3. Поставка с дополнительным оснащением: В комплекте с рекомендованным запасным ремкомплектом (уплотнения, манжеты) для оперативного сервиса.

Типичные ошибки при подборе станции смазки

• Игнорирование вязкости рабочей среды. Выбор станции смазки СН5М 41-04 без учета того, что её рабочий диапазон 10–1500 мм²/с может не подойти для специальных сверхвязких составов.
• Пренебрежение температурным режимом. Установка оборудования в неотапливаемом помещении, где температура может опуститься ниже +1°C, приводит к выходу из строя.
• Несоответствие по классу чистоты масла. Использование загрязненной смазки (ниже 12 класса по ГОСТ) ведет к ускоренному износу насосных секций и клапанов.
• Подбор только по количеству отводов. Важно также учитывать требуемое суммарное давление и расход для всех точек смазки, чтобы станция смазки СН5М 42-04 работала без перегрузки.

Комплектующие для ремонта и обслуживания

Для поддержания работоспособности станции смазки СН5М 41-04 рекомендуется иметь на складе наиболее подверженные износу детали. Как правило, в ремкомплект входят уплотнительные элементы (манжеты, кольца) из маслостойкой резины для вала и плунжеров, а также комплект прокладок фланцевых соединений. Ресурс этих деталей зависит от чистоты масла и интенсивности работы.

Оборудование торговой марки ГИДРАВЛИК, к которой относится станция смазки СН5М 41-04 и 42-04, поставляется на российский рынок компанией «ГИДРАВЛИКА». Мы осуществляем доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши инженеры готовы провести бесплатную техническую консультацию, помочь с подбором аналога под вашу действующую гидравлическую систему и оформить заявку на поставку. Задать вопросы или оставить запрос можно через Контакты или форму заказа на сайте.
