Описание и назначение фильтроэлемента Реготмас 631-1-04
Фильтроэлемент Реготмас 631-1-04 является сменной фильтрующей кассетой, предназначенной для установки в напорные фильтры гидравлических систем серии 4ФГМ32-40. Его основная функция – тонкая очистка рабочей жидкости (минерального или синтетического гидравлического масла) от механических загрязнений размером до 40 микрон. Обеспечивает защиту чувствительных элементов гидросистемы от износа и выхода из строя.
Код ТН ВЭД: 8421 23 000 0 (Фильтры для жидкостей).
Технические характеристики фильтроэлемента 631-1-04
| Параметр |
Значение |
| Номинальная тонкость фильтрации |
40 мкм |
| Конструктивное исполнение |
Сквозное (с внутренним каналом) |
| Наружный диаметр (D), мм |
95 |
| Внутренний диаметр (d), мм |
43 |
| Высота (H), мм |
200 |
| Исполнение фильтровального материала |
Бумага или пластик, специально обработанные |
| Рабочая среда |
Гидравлические масла марок И-Г-А, ИТД, ВМГЗ и их синтетические аналоги |
| Рабочая температура среды, °C |
от -10 до +80 |
| Максимальное рабочее давление в фильтре, МПа (бар) |
1,6 (16) |
Габаритные размеры и вес
Фильтроэлемент Реготмас 631-1-04 имеет следующие габариты в миллиметрах: диаметр наружный – 95, диаметр внутренний – 43, высота рабочей части – 200. Вес элемента составляет примерно 0,4–0,6 кг в зависимости от материала шторки. Эти параметры обеспечивают его установку в стандартный корпус фильтра 4ФГМ32-40.
Сидит как-то в баре гидравлик, заказывает виски со льдом. Бармен подает. Гидравлик говорит: «Надо бы поставить фильтроэлемент Реготмас 631-1-04. А то лёд у вас уже под 80 мкм, вместо 40 положенного». Бармен пожал плечами и сменил ледогенератор.
Преимущества и особенности эксплуатации
Использование оригинального фильтроэлемента Реготмас 631-1-04 обеспечивает несколько ключевых выгод для производственных и сервисных предприятий:
- Снижение частоты ремонтов дорогостояшего оборудования: качественная фильтрация масла предотвращает попадание абразивных частиц в насосы, гидроцилиндры и распределители, минимизируя их износ.
- Стабильность давления в гидросистеме: засорение фильтрационного материала приводит к росту перепада давления и перегрузке насоса. Своевременная замена фильтроэлемента поддерживает оптимальный поток рабочей жидкости.
- Простота монтажа и обслуживания: стандартные присоединительные размеры и конструкция «сквозного» типа (фильтроэлемент Реготмас 631-1-04) обеспечивают быструю замену при плановом ТО гидросистемы.
- Широкая совместимость: элемент разработан именно для моделей фильтров 4ФГМ32-40, что гарантирует корректную работу и герметичность узла.
- Увеличение ресурса гидростанции в целом: чистое масло – основа долговечной работы всего гидроконтура.
Таким образом, экономия на фильтроэлементе Реготмас 631-1-04 может обернуться многократными затратами на капитальный ремонт гидравлических компонентов.
Принцип работы в составе гидросистемы
Фильтроэлемент устанавливается внутри корпуса напорного фильтра, который монтируется в линию нагнетания после насоса. Гидравлическая жидкость под давлением поступает в корпус фильтра снаружи, проходит через пористый материал фильтроэлемента, где задерживаются посторонние частицы, и очищенной подается далее в систему через центральное отверстие (для фильтроэлемента Реготмас 631-1-04 сквозного исполнения). Важно контролировать перепад давления на фильтре с помощью дифференциального манометра или индикатора загрязнения.
Температурный режим и срок службы
Допустимый температурный диапазон работы фильтроэлемента составляет от -10°C до +80°C. Ресурс элемента напрямую зависит от степени загрязненности рабочей жидкости и режима работы оборудования. При непрерывной эксплуатации в гидросистеме со стандартным уровнем загрязнения масла рекомендуется плановая замена каждые 1500–2000 моточасов или в соответствии с регламентом производителя техники. Факторами, сокращающими ресурс, являются: эксплуатация за пределами температурного диапазона, наличие в масле воды или агрессивных химических соединений, превышение рабочего давления, а также использование некачественных или непредусмотренных фильтровальных материалов.
Фильтроэлемент Реготмас 631-1-04, подобно многим расходникам в гидравлике, имеет ограниченный ресурс и требует своевременной замены.
Область применения и типовое оборудование
Фильтроэлементы данной серии широко используются в различных отраслях промышленности и на мобильной технике:
- Промышленное оборудование: гидравлические прессы, станки с ЧПУ, литьевые машины, трубогибы.
- Строительная и дорожная техника: экскаваторы, бульдозеры, автокраны, грейдеры, катки.
- Спецтехника: манипуляторы, подъемники, коммунальная техника.
- Гидростанции и насосные группы промышленного назначения.
- Фильтры 4ФГМ32-40 с установленным фильтроэлементом Реготмас 631-1-04 обеспечивают надежную работу гидросистем в условиях интенсивной эксплуатации.
Состав ремкомплекта и часто заменяемые компоненты
Для фильтра в целом, куда устанавливается данный элемент, типовой ремкомплект может включать уплотнительные кольца манжеты корпуса и крышки. Сам фильтроэлемент является расходной частью и заменяется целиком. Чаще всего в процессе эксплуатации изнашивается непосредственно фильтровальная шторка (бумажная или пластиковая), которая теряет свою пропускную способность и прочность. Также со временем могут потребовать замены резиновые уплотнительные кольца на самом элементе, если они предусмотрены конструкцией.
Типичные ошибки при подборе фильтроэлемента
- Выбор только по габаритам без учета тонкости фильтрации. Важно подобрать элемент именно с нужной тонкостью очистки (например, 40 мкм для фильтроэлемента Реготмас 631-1-04), чтобы не нарушить работу системы.
- Игнорирование типа исполнения (сквозное/глухое). Установка глухого элемента вместо сквозного, или наоборот, приведет к непрохождению потока масла или его bypass-у.
- Несоответствие типу рабочей среды. Использование элемента, не рассчитанного на конкретный тип масла или диапазон температур.
- Попытка установки аналога без проверки присоединительных размеров и давления. Даже визуально похожий элемент может иметь отличия в диаметрах или не выдерживать требуемого давления.
Условное обозначение (расшифровка индекса)
Маркировка «Реготмас 631-1-04» имеет следующую структуру:
- 631 – серия фильтроэлемента, определяющая его габаритные размеры (наружный Ø95 мм, внутренний Ø43 мм, высота 200 мм) и конструкцию.
- 1 – обозначает тип уплотнений или вариант исполнения (в данном случае – стандартный).
- 04 – указывает на номинальную тонкость фильтрации, равную 40 микрон.
Таким образом, индекс однозначно идентифицирует элемент по габаритам и степени очистки, что упрощает его подбор для замены в фильтре 4ФГМ32-40.

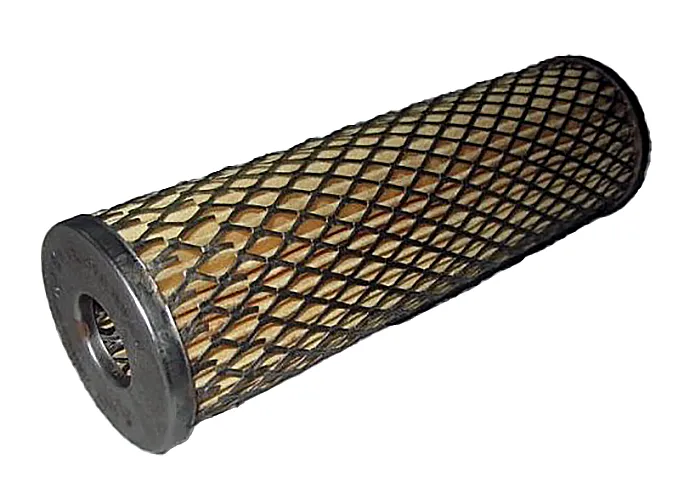

Изображение 1: Фильтроэлемент Реготмас 631-1-04. Хорошо видны концентрические складки фильтровального материала, обеспечивающие большую площадь фильтрации, и центральный канал сквозного исполнения.
Габаритные и присоединительные размеры
Для проверки взаимозаменяемости в уже установленном фильтре необходимо убедиться в совпадении трех ключевых размеров:
- Наружный диаметр (95 мм) – определяет посадку в корпус фильтра.
- Внутренний диаметр (43 мм) – обеспечивает соосность и проход жидкости для моделей сквозного типа.
- Высота (200 мм) – критична для правильного расположения и уплотнения элемента внутри фильтра.
При заказе рекомендуется иметь под рукой данные со старого фильтроэлемента или каталожный номер фильтра 4ФГМ32-40.
Примеры оформления заказа фильтроэлемента
В зависимости от параметров системы можно выбрать следующие варианты:
- Базовая модель: Запрос на поставку «Фильтроэлемент Реготмас 631-1-04 для фильтра 4ФГМ32-40, тонкость 40 мкм».
- С другой тонкостью фильтрации: Для более тонкой очистки можно заказать модель «Реготмас 631-1-06» (25 мкм) или «Реготмас 631-1-19» (10 мкм), если это допускается конструкцией фильтра и требованиями к гидросистеме.
- Оптовая партия для ТО парка техники: Крупные предприятия могут оформить заказ на комплект фильтроэлементов для планового обслуживания нескольких единиц оборудования.
Для подбора и заказа продукции можно воспользоваться формой на нашем сайте или обратиться к специалистам компании «ГИДРАВЛИКА».
Часто задаваемые вопросы (FAQ)
Как выбрать модификацию фильтроэлемента по тонкости очистки для моего оборудования?
Выбор зависит от требований производителя вашей гидравлической системы. Стандартные значения: 10, 25, 40 микрон. Для фильтра 4ФГМ32-40 подходит именно фильтроэлемент Реготмас 631-1-04 с тонкостью 40 мкм. Более тонкая фильтрация (10, 25 мкм) используется в высокоточных системах, но создает большее сопротивление потоку. Посмотрите маркировку на старом элементе или руководство по эксплуатации оборудования.
Какие сроки поставки фильтроэлементов Реготмас 631-1-04 по России и странам СНГ?
Фильтроэлемент Реготмас 631-1-04 часто присутствует на нашем основном складе. Доставка в крупные города России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону) осуществляется в течение 2-5 рабочих дней. В другие регионы РФ и страны СНГ сроки рассчитываются индивидуально и составляют от 5 до 15 рабочих дней в зависимости от удаленности.
Каковы условия эксплуатации фильтроэлемента в сложных условиях (мороз, пыль, низкое качество масла)?
Фильтроэлемент рассчитан на работу с гидравлическими маслами в диапазоне температур от -10°C до +80°C. При эксплуатации в мороз необходимо использовать масла соответствующих марок (зимние). Пыльные условия ускоряют загрязнение элемента, сокращая его ресурс, требуется более частая замена. Использование некондиционного или загрязненного масла может привести к мгновенному закупориванию фильтра и срабатыванию предохранительного клапана, а также к повреждению самого фильтровального материала.
Как проверить совместимость фильтроэлемента Реготмас 631-1-04 с моим фильтром 4ФГМ32?
Помимо соответствия номинала фильтра (4ФГМ32-40), необходимо сверить три ключевых размера: наружный диаметр (95 мм), внутренний диаметр (43 мм — для сквозного исполнения) и высоту (200 мм). Именно эти размеры определяют возможность установки элемента и герметичность соединения. Рекомендуем перед заказом извлечь старый элемент или свериться с паспортом на фильтр. Также можно прислать фото и маркировку старого элемента нашим специалистам для консультации.
Заключение
Фильтроэлемент Реготмас 631-1-04 – это надежный расходный компонент для обеспечения долговечной и безотказной работы гидравлических систем с фильтрами серии 4ФГМ32-40. Его качество напрямую влияет на ресурс насосов, гидромоторов и другого дорогостоящего оборудования. Бренд «ГИДРАВЛИК» через своего официального поставщика – компанию «ГИДРАВЛИКА» – гарантирует соответствие продукции заявленным параметрам. Мы осуществляем поставки по всей России и в страны СНГ, предоставляем технические консультации и помощь в подборе аналогов под конкретную систему.
Для получения подробной информации и оформления заказа свяжитесь с нами через сайт или воспользуйтесь разделом Контакты.
