Описание и назначение фильтроэлемента Реготмас 630-1-04
Фильтроэлемент Реготмас 630-1-04 — сменный модуль для тонкой очистки рабочей жидкости в напорных гидравлических системах. Он предназначен для установки в фильтры типа 3(4)ФГМ32-40 и выполняет критически важную функцию защиты дорогостоящих компонентов гидропривода от механических загрязнений.
Основная задача этого фильтроэлемента — обеспечить тонкость фильтрации до 40 микрон, что значительно продлевает ресурс работы насосов, клапанов и гидроцилиндров. Его использование рекомендовано для гидросистем, эксплуатируемых в условиях интенсивных нагрузок и повышенных требований к надежности.
Габариты, вес и код ТН ВЭД
Фильтроэлемент Реготмас 630-1-04 имеет стандартные присоединительные размеры, обеспечивающие совместимость с широким рядом отечественного оборудования. Его точный вес составляет приблизительно 0,45–0,55 кг в зависимости от партии. Для таможенного оформления используется код ТН ВЭД 8421 99 000 0 (фильтры жидкостные прочие).
| Параметр | Значение |
|---|
| Высота (H) | 200 мм |
| Наружный диаметр (D) | 95 мм |
| Внутренний диаметр (d) | 43 мм |
| Тип присоединения | Резьбовое/фланцевое (определяется корпусом фильтра) |
Механик говорит новичку: "Запомни, если в системе нет нормального фильтроэлемента Реготмас 630-1-04, это как кататься на велосипеде без цепи — крутишь педали, а толку ноль. Только тут вместо велосипеда — твой гидравлический пресс."
Технические характеристики
Параметры фильтроэлемента подобраны для стабильной работы в составе гидравлических агрегатов. Серия Реготмас 630 включает несколько модификаций, различающихся степенью очистки.
| Обозначение | Тонкость фильтрации, мкм | Рабочее давление, МПа (бар) | Диапазон температур, °C | Тип рабочей среды | Масса, кг (прибл.) |
|---|
| Реготмас 630-1-19 | 10 | До 32 (320) | -20 ... +80 | Минеральные масла, эмульсии, ВГЖ | 0.5 |
| Реготмас 630-1-06 | 25 |
| Реготмас 630-1-04 | 40 |
Преимущества и особенности эксплуатации
Использование оригинального фильтроэлемента Реготмас 630-1-04 для фильтров 3(4)ФГМ32-40 дает пользователю ряд существенных преимуществ:
- Снижение эксплуатационных расходов: Эффективная фильтрация предотвращает абразивный износ прецизионных пар насосов и золотников, сокращая частоту дорогостоящего ремонта.
- Поддержание номинальной производительности: Чистое масло сохраняет расчетную вязкость, что обеспечивает стабильность скорости рабочих органов и КПД гидросистемы в целом.
- Минимизация простоев: Стандартизированные размеры и резьбовые соединения позволяют проводить замену элемента максимально быстро, без подгонок.
- Универсальность применения: Совместимость с широким спектром гидравлических масел и жидкостей, используемых в промышленности и спецтехнике России.
Для получения этих выгод необходимо регулярно контролировать состояние фильтроэлемента Реготмас 630-1-04.
Принцип работы в гидросистеме
Фильтроэлемент устанавливается в специальную колбу напорного фильтра (например, 3ФГМ32-40). Загрязненная жидкость из магистрали высокого давления поступает с внешней стороны гофрированного фильтровального материала. Проходя через него, частицы размером более 40 мкм задерживаются. Очищенный поток собирается во внутренней полости элемента, образованной армирующей сеткой, и далее направляется к потребителям. Глухое исполнение (заглушка на торце) обеспечивает заданную траекторию потока.
Ресурс работы и сервисное обслуживание
Срок службы фильтроэлемента Реготмас 630-1-04 не нормируется по времени и зависит исключительно от условий эксплуатации: степени загрязненности рабочей жидкости, давления, температуры и типа масла. Критерием необходимости замены служит рост перепада давления на фильтре, обычно фиксируемый по манометру или индикатору загрязнения. В типовых условиях при начальной чистоте масла ISO 4406 19/17/14 ресурс может достигать 2000–2500 моточасов.
Для увеличения межсервисного интервала рекомендуется: установка предфильтров грубой очистки, использование масел с рекомендуемым классом вязкости, контроль температуры в рабочем диапазоне. Своевременная замена фильтроэлемента для фильтров 3(4)ФГМ32-40 — ключевая процедура технического обслуживания.
Область применения и типовое оборудование
Данный сменный элемент используется везде, где применяются напорные фильтры серии ФГМ32. Это включает в себя:
- Стационарные гидростанции и насосные группы для кузнечно-прессового оборудования (гидропрессы, гильотинные ножницы).
- Гидравлические системы металлообрабатывающих станков с ЧПУ, координатных машин.
- Приводы мобильной строительно-дорожной и подъемно-транспортной техники (экскаваторы, автокраны, грейдеры).
- Промышленные линии в энергетике и машиностроении, где требуется тонкая фильтрация масла.
Фильтроэлемент Реготмас 630-1-04 доказал свою эффективность в российских реалиях.
Конструкция и часто заменяемые компоненты
Элемент является неразборным расходным материалом. В процессе эксплуатации основному износу подвергается фильтровальная штора из пропитанной бумаги или синтетического волокна. При значительном перепаде давления может происходить деформация торцевых заглушек или армирующей сетки. В корпусе самого фильтра изнашиваются уплотнительные кольца, которые рекомендуется менять одновременно с установкой нового фильтроэлемента Реготмас 630-1-04.
Типичные ошибки при подборе
- Игнорирование тонкости фильтрации: Установка элемента с несоответствующей тонкостью (например, 25 вместо 40 мкм) может привести к повышенному сопротивлению или недостаточной защите системы.
- Неверный тип исполнения: Попытка установить сквозной элемент (серия 631) в фильтр, рассчитанный на глухой (серия 630), и наоборот.
- Пренебрежение паспортным давлением: Хотя фильтр ФГМ32 рассчитан на 32 МПа, важно учитывать пиковые и ударные нагрузки в конкретном контуре.
- Несоответствие рабочей среде: Применение для агрессивных или несовместимых с фильтровальной бумагой жидкостей.
Расшифровка условного обозначения
Маркировка 630-1-04 структурирована следующим образом:
- 630 — базовый типоразмер (габариты: Ø95/43×200 мм).
- 1 — конструктивное исполнение (1 — глухое).
- 04 — номинальная тонкость фильтрации (04 соответствует 40 микронам).
Эта логика позволяет однозначно идентифицировать нужный фильтроэлемент для фильтров 3(4)ФГМ32-40.

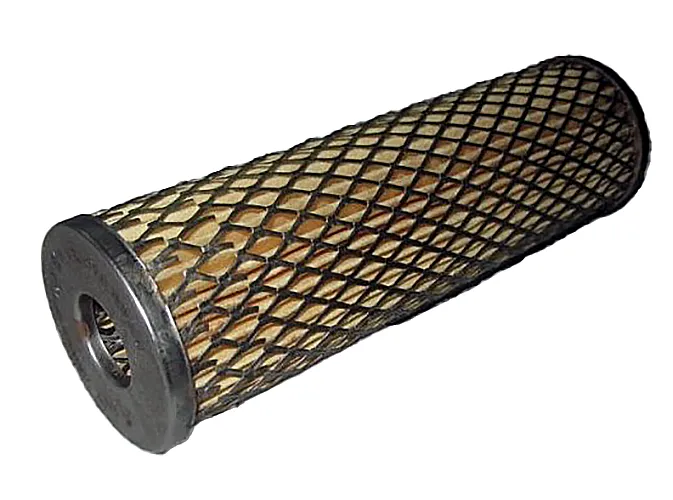

Внешний вид фильтроэлемента Реготмас 630-1-04. На фото видны гофрированный фильтровальный материал, металлические торцевые заглушки и армирующая сетка.
Проверка совместимости по размерам
Для корректного монтажа необходимо сверить три ключевых размера фильтроэлемента Реготмас 630-1-04 с посадочным местом в вашем фильтре: наружный диаметр (95 мм), внутренний диаметр (43 мм) и высоту (200 мм). Отклонение даже в несколько миллиметров может привести к неплотной установке, перетеканию жидкости или механическому повреждению. Рекомендуется замерять старый извлеченный элемент или использовать паспортные данные на фильтр 3(4)ФГМ32-40.
Варианты оформления заказа
При обращении к поставщику вы можете указать следующие типовые конфигурации:
- Фильтроэлемент Реготмас 630-1-04 — стандартная модель для замены в фильтрах с тонкостью 40 мкм.
- Фильтроэлемент Реготмас 630-1-06 — альтернатива для систем, требующих более тонкой очистки (25 мкм).
- Фильтроэлемент Реготмас 631-1-04 — вариант для фильтров со сквозной схемой потока (например, 4ФГМ32-40).
Наша компания обеспечивает оперативный подбор и консультацию по всем модификациям.
