Питатель импульсные смазочный CBB-1

Описание и назначение импульсного смазочного питателя CBB-1

Импульсный смазочный питатель CBB-1 представляет собой поршневой дозатор, предназначенный для периодической и высокоточной подачи смазочных материалов в гидравлических системах промышленного оборудования. Устройство функционирует в импульсном режиме, обеспечивая экономичный расход масла и гарантируя стабильную работу узлов трения даже в условиях высокой нагрузки. Импульсный смазочный питатель CBB-1 является оптимальным решением для централизованных систем смазки, где критичны контроль расхода и надежность каждого компонента.

Технические параметры и габариты

Ключевыми для работы устройства являются параметры давления, а также габаритные и присоединительные размеры, определяющие возможности интеграции в действующие линии. Масса питателя составляет 0,8 кг, а корпус имеет размеры 95 мм в длину, 60 мм в ширину и 45 мм в высоту. Для подключения предусмотрены входной порт с резьбой PT 1/4 и выходной штуцер на 4 мм. Товар классифицируется под кодом ТН ВЭД 8481809000.

Инженер, настраивающий систему смазки, услышал от оператора: «У нас и без вашего импульсного смазочного питателя CBB-1 все крутится!». На что инженер ответил: «Да, но с ним крутится дольше и без скрипа».

Технические характеристики импульсного смазочного питателя CBB-1

Технические характеристики определяют область применения и условия эксплуатации устройства. Ниже представлены ключевые эксплуатационные параметры, включая давление, производительность, диапазон температур и требования к рабочей среде.

Преимущества и особенности эксплуатации

Решение использовать импульсный смазочный питатель CBB-1 связано с рядом технико-экономических преимуществ для промышленного предприятия.

1. Экономия смазочных материалов. За счет высокой точности дозирования исключается перерасход масла или пластичной смазки, что снижает эксплуатационные издержки.

2. Увеличение межремонтного интервала оборудования. Регулярная и дозированная подача смазки уменьшает износ трущихся пар на 30–40%, предотвращая преждевременный выход из строя подшипников и направляющих.

3. Простота монтажа и интеграции. Благодаря стандартным присоединительным размерам (PT 1/4) и компактным габаритам, устройство легко монтируется в существующие гидравлические системы без существенных доработок.

4. Стабильность работы в широком диапазоне давлений. Устройство корректно функционирует как при низком (от 0,1 МПа), так и при повышенном (до 7 МПа) давлении в системе, обеспечивая надежную смазку при переменных нагрузках.

5. Совместимость с типовыми смазочными материалами. Питатель работает на минеральных и синтетических маслах, а также на пластичных смазках, что позволяет использовать его в большинстве промышленных приложений.

Принцип работы импульсного смазочного питателя

Принцип действия импульсного смазочного питателя CBB-1 основан на преобразовании энергии давления гидросистемы в дозированное перемещение порции смазки. При подаче управляющего импульса давления (от 0,1 МПа) от распределителя или гидростанции, жидкость воздействует на плунжер внутри корпуса. Плунжер, преодолевая усилие возвратной пружины, перемещается, открывая доступ смазочному материалу из входного канала к выходному штуцеру. После сброса управляющего давления пружина возвращает плунжер в исходное положение, создавая разрежение и втягивая новую порцию смазки из магистрали. Таким образом, импульсный смазочный питатель CBB-1 обеспечивает цикличную, контролируемую подачу без использования электроприводов, что повышает его надежность.

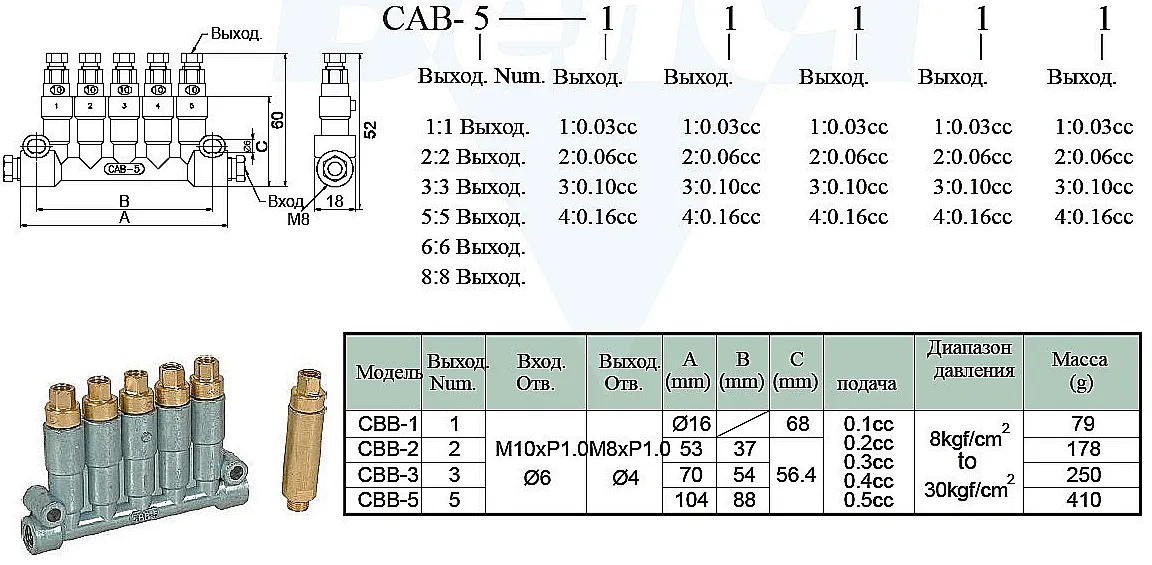

Внешний вид типового питателя серии CBB в стандартном исполнении.

Температурный режим работы и срок службы

Эксплуатация импульсного смазочного питателя CBB-1 допустима в диапазоне температур от -20°C до +80°C, что охватывает большинство условий цехового размещения оборудования. При соблюдении требований к чистоте рабочей среды (рекомендована фильтрация масла по ISO 4406) и номинальном давлении до 7 МПа, ресурс устройства до первого капитального ремонта оценивается в не менее 1 миллиона циклов. Для продления срока службы критически важны качество масла и отсутствие абразивных частиц. Устройство рассчитано как на непрерывную работу, так и на циклическую нагрузку с частыми пусками и остановами.

Область применения и совместимое оборудование

Импульсный смазочный питатель CBB-1 используется в системах смазки широкого спектра оборудования металлообработки, тяжелой промышленности и автоматизированных линий. Его основное применение – смазка направляющих суппортов и столов металлорежущих станков (токарных, фрезерных, шлифовальных), подшипников качения и скольжения прессового оборудования, цепных и реечных передач конвейеров. Устройство также эффективно встраивается в гидростанции и насосные группы для обеспечения централизованной смазки нескольких узлов одновременно. Использование импульсного смазочного питателя CBB-1 актуально для машиностроительных, металлургических и ремонтных предприятий.

Условное обозначение и расшифровка модели

Маркировка CBB-1 подлежит следующей расшифровке: символы «CBB» обозначают принадлежность к серии импульсных поршневых питателей. Цифра «1» указывает на модификацию с базовыми параметрами расхода (0,05–0,3 мл за цикл) и типовыми присоединениями. Таким образом, обозначение позволяет техническому специалисту определить ключевые характеристики устройства. Для заказа используется код HYD-CBB1.

Условное графическое изображение питателя для проектной документации.

Габаритные и присоединительные размеры

Корпус питателя имеет форму прямоугольного блока с размерами 95×60×45 мм. Для крепления к плите или раме имеется отверстие диаметром 6 мм, расположенное на расстоянии 70 мм от базовой плоскости. Присоединение к гидравлической магистрали осуществляется через коническую резьбу PT 1/4 (эквивалентно G 1/4). К точкам смазки устройство подключается с помощью гибкого трубопровода диаметром 4 мм. Эти размеры позволяют проверить монтажную совместимость с существующим оборудованием перед заказом.

Пример типовой схемы подключения питателя в составе смазочной системы.

Типичные ошибки при подборе импульсного смазочного питателя

Ошибка 1. Подбор устройство только по совпадению типа резьбы (PT 1/4) без учета требуемого рабочего давления в системе, которое может выходить за пределы 0,1–7 МПа.

Ошибка 2. Игнорирование температурного диапазона эксплуатации, например, планирование установки в неотапливаемом помещении с возможным охлаждением ниже -20°C.

Ошибка 3. Попытка использовать питатель с агрессивными или не рекомендованными типами рабочей среды (например, жидкостями на водной основе), что приводит к коррозии и разрушению внутренних уплотнений.

Ошибка 4. Отсутствие фильтрации масла на входе в питатель, что ведет к засорению и заклиниванию плунжера твердыми частицами.

Примеры заказа импульсного смазочного питателя CBB-1

Для формирования заявки можно ориентироваться на следующие типовые варианты.

Пример 1. Базовый запасной элемент. «Импульсный смазочный питатель CBB-1, производство ГИДРАВЛИК, артикул HYD-CBB1, количество 2 штуки».

Пример 2. Модификация под высокие температуры. «Питатель CBB-1 в высокотемпературном исполнении с керамическими уплотнениями, артикул HYD-CBB1-HT, для условий работы до +150°C, 1 штука».

Пример 3. Партия для модернизации цеха. «Питатели CBB-1 в количестве 10 штук, с комплектом переходников на резьбу М10х1 для модернизации токарного парка».

Часто задаваемые вопросы

Вопрос: Как подобрать необходимую модификацию импульсного смазочного питателя по давлению в моей системе, расходу и типу подключения?

Ответ: Для корректного выбора необходимо измерить давление в точке подключения (допустимый диапазон 0,1–7 МПа), определить требуемую разовую дозу смазки (0,05–0,3 мл) и тип присоединительной резьбы (стандартно PT 1/4). При отклонении параметров требуется консультация технолога.

Вопрос: Каковы сроки поставки импульсного смазочного питателя CBB-1 по России и СНГ? Наличие на складе?

Ответ: Базовая модель CBB-1 обычно имеется на складе в Москве. Доставка по Москве и Санкт-Петербургу возможна в течение 1-2 дней. В Екатеринбург, Новосибирск, Казань, Ростов-на-Дону срок доставки составляет 3-5 рабочих дней. В отдаленные регионы РФ и страны СНГ – до 10 рабочих дней.

Вопрос: В каких условиях возможна надежная эксплуатация питателя? (работа на улице в мороз, пыльный цех, качество масла)

Ответ: Устройство рассчитано на работу в закрытых помещениях. Мороз до -20°C допустим, но требует применения соответствующих масел. Пыльная среда не критична при герметичном корпусе, но требует защиты от прямого попадания абразива. Качество масла должно соответствовать классу чистоты ISO 4406 и вязкости до 1000 сСт.

Вопрос: Обеспечивается ли совместимость импульсного смазочного питателя CBB-1 с существующим оборудованием разных производителей? Возможен ли подбор аналога?

Ответ: Благодаря стандартным гидравлическим присоединениям (PT 1/4, штуцер 4 мм) питатель физически совместим с большинством систем. Подбор функционального аналога по расходу и давлению возможен в линейке производителя ГИДРАВЛИК для замены устройств других брендов.

Бренд ГИДРАВЛИК является эталоном надежности в промышленной гидравлике. Его оборудование, включая импульсный смазочный питатель CBB-1, поставляется в Россию и страны СНГ компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сопровождения: от технической консультации и подбора аналога под существующую систему до сервисного обслуживания. Доставка осуществляется во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Оставьте заявку на сайте для расчета стоимости и получения подробной информации.
