Описание и функциональное назначение
Импульсный питатель смазочный CAB-1 представляет собой прецизионное дозирующее устройство, предназначенное для работы в составе систем централизованной смазки промышленного оборудования. Его основная задача — автоматическая высокоточная подача смазочных материалов (жидких масел или густых пластичных смазок) к узлам трения станков, прессов, конвейеров и другого технологического оснащения. Этот импульсный питатель смазочный исключает ручное обслуживание, обеспечивая стабильный ресурс работы и предотвращая преждевременный износ ответственных механизмов.
Габариты, вес и коды
Конструкция устройства отличается компактностью, что упрощает его интеграцию в существующие гидравлические и смазочные системы. Модельный ряд имеет единые габаритные размеры, а диапазон веса может незначительно варьироваться в зависимости от конфигурации по количеству выходов. В рамках таможенного оформления для продукции используется установленный классификатор. Код ТН ВЭД для данного типа изделий — 8481809000.
| Параметр |
Значение / диапазон |
| Габаритные размеры (Д×Ш×В), мм |
75×45×30 |
| Масса (вес), кг |
0,35 — 0,38 |
| Код ТН ВЭД |
8481809000 |
Технические характеристики импульсного питателя CAB-1
Ключевые параметры устройства определяют его область применения и совместимость с различными типами смазочных систем. При подборе необходимо учитывать все аспекты: от типа рабочей среды до присоединительных размеров.
| Параметр |
Техническая характеристика |
| Объем дозы (порции) на один импульс, см³ |
0,03 – 0,16 |
| Количество выходных линий (портов) |
от 1 до 8 |
| Рабочее давление (жидкая смазка), кг/см² |
8 – 30 |
| Рабочее давление (густая смазка), кг/см² |
30 – 120 |
| Диапазон рабочих температур, °C |
-20 до +80 |
| Тип рабочей среды (смазка) |
Масла индустриальные вязкостью 32–68 cSt@40°C, смазки пластичные по классификации NLGI 000–2 |
| Тип присоединения (резьба) |
G 1/8" |
| Заявленный срок службы (ресурс работы) |
Более 10 лет при соблюдении условий эксплуатации |
Чертеж внутреннего устройства импульсного питателя CAB-1. Наглядно показана схема прохождения смазки и калиброванные каналы дозатора.
Преимущества и особенности эксплуатации
Выбор импульсного питателя CAB-1 от бренда ГИДРАВЛИК предоставляет инженерно-техническим специалистам ряд существенных эксплуатационных выгод:
- Максимальная точность дозирования. Погрешность выдачи заданного объема смазки не превышает 3%, что ведет к значительной экономии смазочных материалов и предотвращает загрязнение узлов.
- Повышение ресурса оборудования. Стабильная и своевременная подача смазки в точно отмеренном количестве минимизирует трение и износ трущихся пар, увеличивая межсервисные интервалы.
- Простота монтажа и интеграции. Компактные размеры и унифицированное присоединение G 1/8" позволяют быстро установить данный импульсный питатель смазочный в новые и модернизируемые системы.
- Надежность и стабильность работы. Устройство сохраняет заявленные параметры в широком диапазоне давлений и температур, обеспечивая бесперебойность технологических процессов.
- Широкая совместимость. Может работать как в составе простых линий смазки, так и в сложных гидростанциях, взаимодействуя с оборудованием ведущих мировых производителей.
Принцип работы в гидравлической системе
Работа импульсного питателя основана на дроссельно-импульсном принципе. Смазочный материал под давлением от насосной группы централизованной системы поступает на вход устройства. Внутри корпуса расположена система калиброванных каналов и камер. Под действием импульса давления, создаваемого насосом или специальным дозатором-распределителем, определенный, строго фиксированный объем смазки проталкивается через эти каналы к назначенному выходному порту, а оттуда — по трубкам или каналам непосредственно к точке смазывания. После выдачи дозы проход перекрывается до следующего рабочего цикла системы.
Режимы работы, срок службы и факторы влияния
Импульсный питатель смазочный CAB-1 рассчитан на работу в циклическом режиме, синхронизированном с работой основного насосного оборудования системы смазки. Его ресурс напрямую зависит от соблюдения условий эксплуатации. Ключевыми факторами, определяющими долговечность, являются: качество и чистота рабочей среды (обязательна установка фильтров тонкой очистки в линию), соблюдение допустимого диапазона давлений и температур, а также регулярность сервисного обслуживания всей системы в целом. Использование фирменных уплотнений из фторкаучука повышает устойчивость к различным типам смазок.
Сферы применения и типовое оборудование
Данный импульсный питатель смазочный находит применение в различных отраслях промышленности, где требуется организация точной автоматической смазки. Его часто устанавливают на:
- Металлообрабатывающие станки с ЧПУ: направляющие, шарико-винтовые пары, шпиндельные узлы.
- Прессовое и литьевое оборудование: кривошипные и гидравлические прессы, литьевые машины для пластмасс и металлов.
- Подъемно-транспортная и строительная техника: узлы трения экскаваторов, бульдозеров, кранов, конвейерных линий.
- Горно-обогатительное и тяжелое промышленное оборудование.
- Роботизированные комплексы и автоматические линии сборки.

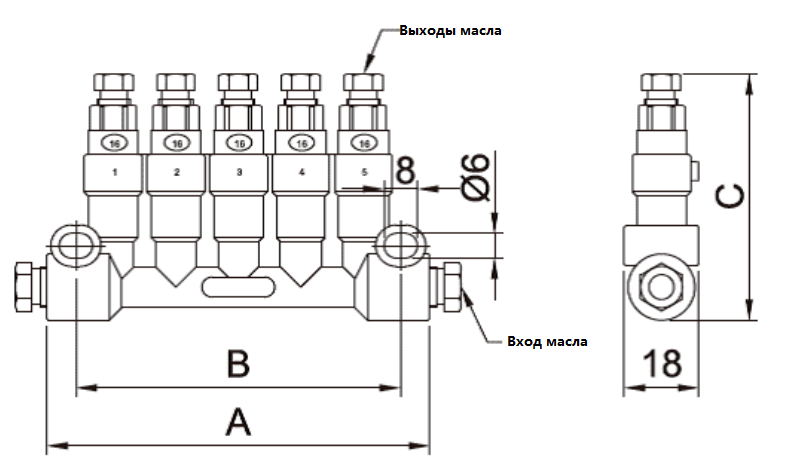

Схема габаритных и присоединительных размеров CAB-1. На чертеже указаны резьба G1/8", межцентровые расстояния между портами для корректного монтажа.
Состав ремкомплекта и типовые изнашиваемые части
Несмотря на высокий ресурс, некоторые компоненты импульсного питателя могут потребовать замены после длительной эксплуатации. Наиболее подвержены износу уплотнительные элементы.
| Наименование запчасти (детали) |
Материал исполнения |
Причина / условия износа |
| Уплотнительные кольца (O-ring) поршня |
Фторкаучук (FKM/Viton) |
Постоянное циклическое движение, воздействие давления и агрессивных присадок в смазке. |
| Уплотнения штока или золотникового узла |
Фторкаучук (FKM/Viton) |
Износ из-за попадания абразивных частиц при недостаточной фильтрации масла. |
| Возвратная пружина |
Пружинная сталь |
Усталость металла после миллионов рабочих циклов. |
Типичные ошибки при подборе импульсного питателя
- Выбор только по типу резьбы. Игнорирование таких параметров, как рабочее давление, объем дозы и требуемое количество выходов, приводит к некорректной работе или быстрому выходу из строя.
- Неучет типа и вязкости рабочей среды. Разные конструктивные особенности рассчитаны на жидкие масла или густые смазки. Использование несоответствующей среды нарушает работу дозатора.
- Пренебрежение температурным диапазоном. Установка устройства в зону с температурой за пределами -20°C…+80°C может привести к повреждению уплотнений или заклиниванию.
- Игнорирование необходимости фильтрации. Отсутствие фильтра тонкой очистки перед импульсным питателем смазочным резко сокращает его ресурс из-за абразивного износа прецизионных пар.

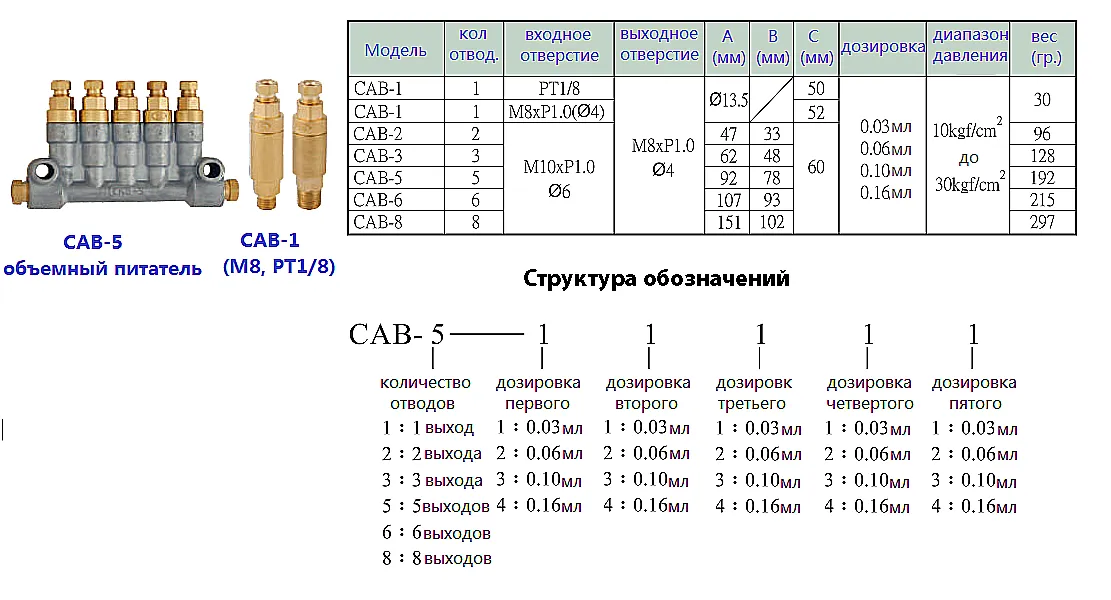

Логика условного обозначения и примеры заказа
Обозначение модели CAB-1 расшифровывается следующим образом: C — централизованная система, A — автоматический режим работы, B — блочное исполнение, 1 — базовая модель (номер серии). Модификация конкретизируется через тире и цифровой индекс, указывающий на объем дозы в сотых долях см³. Например, CAB-1-06 означает, что данный импульсный питатель смазочный настроен на выдачу порции объемом 0,06 см³ за один рабочий импульс.
Примеры технических заданий для заказа:
- Базовая модификация: CAB-1-06 — стандартный питатель на 6 выходов, доза 0.06 см³, для масла с давлением 8-30 кг/см².
- Для густой смазки: CAB-1-12 — питатель с увеличенной дозой 0.12 см³, рассчитанный на работу в системах высокого давления (30-120 кг/см²) с консистентной смазкой NLGI 2.
- Специальное исполнение: CAB-1-03 — компактное решение для прецизионной смазки миниатюрных узлов с минимальным объемом дозирования 0.03 см³.
Особенности монтажа и проверки совместимости
Монтаж устройства осуществляется на подготовленную плоскую поверхность или DIN-рейку. При интеграции в существующую систему необходимо проверить соответствие присоединительной резьбы (G 1/8"), а также убедиться, что межосевое расстояние между посадочными отверстиями (12 мм) для многопортовых моделей совместимо с разводкой трубопроводов. Важно обеспечить подачу уже очищенной от механических примесей рабочей среды. Для корректного подбора аналога под замену устаревшего узла специалисты компании ГИДРАВЛИКА рекомендуют предоставить фотографии, маркировку старого изделия и параметры системы (давление, тип смазки).
Сертифицированный производителем импульсный питатель смазочный CAB-1 от бренда ГИДРАВЛИК — это эффективное решение для модернизации и поддержания работоспособности промышленного оборудования. Поставки осуществляются напрямую от официального поставщика — компании ГИДРАВЛИКА, что гарантирует оригинальность, качество и наличие полного пакета технической документации. Мы организуем оперативную доставку во все регионы России. Наши инженеры готовы провести бесплатную техническую консультацию и помочь с подбором оптимальной модели или аналога для вашей системы. Для расчета стоимости и оформления заказа оставьте заявку на сайте или свяжитесь с нами по телефону.
