Импульсный смазочный питатель CAB-6 — это ключевой компонент для создания или модернизации систем централизованной автоматической смазки промышленного оборудования. Устройство предназначено для высокоточной, порционной подачи смазочных материалов в узлы трения станков, прессов, конвейеров и другой техники. Его основная функция — обеспечение стабильной работы механизмов через строго дозированную смазку, что напрямую влияет на снижение износа и увеличение межремонтного интервала.
Вес, габаритные размеры и Код ТН ВЭД
Питатель импульсный смазочный CAB-6 отличается компактными размерами, что облегчает его интеграцию в существующие гидравлические или смазочные системы. Модель предназначена для монтажа в труднодоступных местах благодаря своим скромным габаритам. Вес устройства варьируется в зависимости от конкретной модификации и комплектации присоединительных элементов.
Для таможенного оформления при международных поставках используется код ТН ВЭД 8481809000, что упрощает логистические процессы для наших клиентов.
| Параметр | Значение |
|---|
| Габаритная длина, мм | 118 |
| Ширина, мм | 76 |
| Высота, мм | 48 |
| Примерная масса, кг | 0.45 – 0.62 |
| Тип подсоединения (резьба) | G1/8 |
Почему питатель импульсный смазочный CAB-6 такой тихий? Потому что он мастер точного удара — один импульс, одна капля, никаких лишних слов и шума.
Технические характеристики питателя CAB-6
Питатель импульсный смазочный CAB-6 на стенде для тестирования дозирования.
| Наименование параметра | Техническое значение |
|---|
| Диапазон рабочего давления (жидкая смазка) | 8 – 30 кг/см² |
| Температурный диапазон эксплуатации | -20°C до +80°C |
| Тип рабочей среды (смазки) | Жидкие масла и смазки, вязкость 32–68 сСт при 40°C |
| Присоединительные размеры (вход/выход) | Резьба G1/8 |
| Масса (номинальная) | ~0.5 кг |
| Производительность (объем дозы на выход) | 0.03 – 0.16 см³ за импульс (зависит от модификации) |
| Количество выходных каналов | 6 (стандартно для CAB-6) |
Принцип работы в составе системы
Работа питателя импульсного смазочного CAB-6 основана на гидравлическом импульсном методе. При поступлении давления от центрального насосного агрегата рабочая среда (смазочное масло) попадает в распределительную камеру устройства. Внутренний поршень или клапанный механизм, преодолевая усилие калиброванной пружины, смещается, открывая путь к выходным каналам. Как только объем прошедшей смазки достигает заданного значения (от 0.03 до 0.16 см³), поршень под действием пружины возвращается в исходное положение, перекрывая поток. Каждый цикл «давление-сброс» генерирует один строго отмеренный импульс смазки.
Преимущества и особенности эксплуатации
Выбор в пользу импульсного смазочного питателя CAB-6 от бренда ГИДРАВЛИК предоставляет ряд значимых эксплуатационных выгод для технических специалистов и сервисных служб предприятий:
1. Увеличение ресурса ответственных узлов. Точное дозирование исключает как недостаточную, так и избыточную смазку, что предотвращает закоксовывание и обеспечивает оптимальный режим работы подшипников, направляющих и других пар трения.
2. Стабильность работы системы. Питатель импульсный смазочный CAB-6 практически нечувствителен к незначительным колебаниям давления в магистрали, что гарантирует равномерную подачу смазки ко всем потребителям даже в протяженных системах.
3. Снижение эксплуатационных затрат. Экономичный расход масла и высокая надежность устройства уменьшают затраты на смазочные материалы и техническое обслуживание.
4. Универсальность и ремонтопригодность. Конструкция совместима с большинством типовых гидростанций и смазочных систем. Доступность ремкомплектов упрощает сервисное обслуживание.
Срок службы и температурный режим
Питатель импульсный смазочный CAB-6 рассчитан на длительную непрерывную или циклическую работу. Общий ресурс изделия напрямую зависит от соблюдения условий эксплуатации. Ключевые факторы, продлевающие срок службы: использование смазки с вязкостью в пределах 32–68 сСт, поддержание давления в указанном диапазоне и качественная фильтрация рабочей среды. Наличие в системе фильтров тонкой очистки (не менее 25 мкм) значительно снижает износ внутренних прецизионных поверхностей питателя. При соблюдении всех рекомендаций срок службы устройства может превышать 10 лет. Даже в условиях работы при отрицательных температурах, до -20°C, с соответствующей зимней смазкой, питатель импульсный смазочный CAB-6 сохраняет работоспособность.
Область применения и типы оборудования
Питатель импульсный смазочный CAB-6 нашел широкое применение в различных отраслях промышленности, где требуется автоматизация процессов смазки. Он успешно интегрируется в системы централизованной смазки следующих типов оборудования:
Металлообработка: Токарные, фрезерные и шлифовальные станки с ЧПУ, координатно-пробивные прессы, гильотинные ножницы, вальцовочные станки.
Прессовое оборудование: Гидравлические и механические прессы для штамповки, ковки, брикетирования.
Транспорт и конвейеры: Роликовые конвейеры, подъемно-транспортное оборудование, линии сборки.
Деревообработка: Фрезерные и раскроечные станки, прессы для изготовления плит, сушильные камеры.
Специальное оборудование: Насосные станции, испытательные стенды, роботизированные комплексы. Устройство совместимо с системами таких брендов, как SKF, Lincoln, Bijur, что делает его универсальным решением для модернизации.
Список запчастей и ремкомплект
Для обеспечения бесперебойной работы в течение всего жизненного цикла мы рекомендуем иметь в запасе ремонтный комплект. Чаще всего периодической замене подлежат следующие уплотнительные элементы, подверженные естественному старению и воздействию рабочей среды:
| Наименование детали | Тип износа |
|---|
| Тефлоновые уплотнительные кольца (манжеты) главного поршня | Потеря эластичности, истирание, воздействие абразивных частиц при плохой фильтрации. |
| Уплотнения выходных клапанов | Усадка, механический износ от частых циклов срабатывания. |
| Возвратная пружина | Усталость металла после большого количества рабочих циклов, потеря калиброванного усилия. |
| Стальной шарик (в некоторых модификациях клапана) | Износ седла и поверхности от ударов и вибрации. |
Типичные ошибки при подборе питателя
Неправильный выбор смазочного питателя может привести к некорректной работе системы или преждевременному выходу его из строя. Избегайте следующих ошибок:
1. Выбор только по типу резьбы. Совпадение присоединительных размеров — это необходимо, но не достаточно. Важно соотнести рабочие параметры: давление в вашей системе и требуемую производительность (объем дозы).
2. Игнорирование температурного диапазона. Если оборудование работает в неотапливаемом цехе или на улице, например, в условиях Крайнего Севера, нужна модель, рассчитанная на соответствующие температуры и специальные смазки.
3. Несоответствие типа рабочей среды. Стандартный питатель импульсный смазочный CAB-6 рассчитан на жидкие масла. Использование густых пластичных смазок NLGI 2-3 без специальной модификации приведет к заклиниванию.
4. Пренебрежение фильтрацией. Установка питателя в систему без фильтра тонкой очистки на входе резко сокращает его ресурс из-за попадания механических примесей.

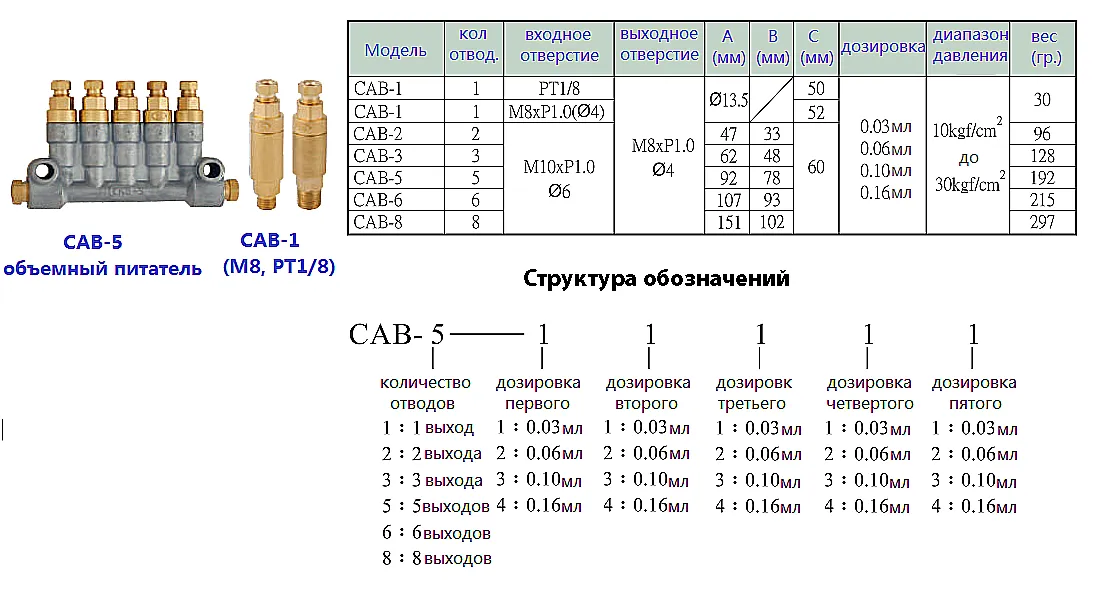

Условное обозначение модели
Расшифровка индекса модели CAB-6 позволяет точно определить ее ключевые характеристики:
C — смазочный (Grease/Lubrication).
A — автоматический (Automatic).
B — блочное/модульное исполнение (Block type).
6 — количество выходных портов для подключения смазочных линий.
Дополнительные цифры после основного индекса через слеш (например, CAB-6/10) обычно указывают на объем дозы в кубических сантиметрах, умноженный на 100. Так, модификация CAB-6/10 имеет дозу 0.10 см³.
Чертеж с габаритными и присоединительными размерами питателя CAB-6 для проверки совместимости в монтажном пространстве.
Практические примеры заказа
Для оптимизации процесса подбора и заказа рассмотрите следующие типовые сценарии:
Пример 1. Базовый вариант. Для замены вышедшего из строя узла в системе смазки токарного станка. Заказ: «Питатель импульсный смазочный CAB-6, доза 0.06 см³, модель CAB-6/06, 2 штуки».
Пример 2. Проект модернизации. Для оснащения новой линии штамповочных прессов. Заказ: «Питатель импульсный смазочный CAB-6, доза 0.10 см³, модель CAB-6/10, 15 штук. Требуется консультация по подключению к насосной станции марки Lincoln».
Пример 3. Специальные условия. Для работы в холодном цехе с температурой до -15°C. Заказ: «Питатель импульсный смазочный CAB-6, доза 0.03 см³, модель CAB-6/03, 8 штук. Уточнение: применение с низкозастывающим маслом И-20А». Наши инженеры помогут подобрать корректное решение.
