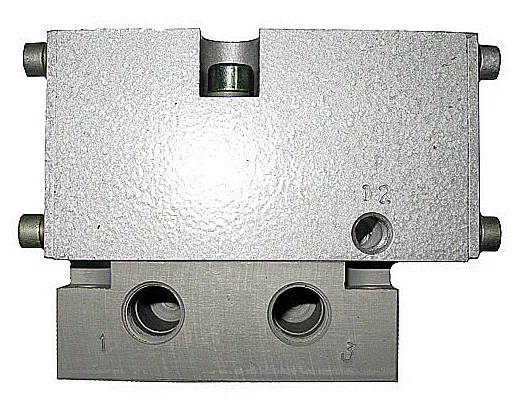

Пневмораспределитель 3РК10П-2 представляет собой трехлинейный двухпозиционный аппарат серии 3РК, предназначенный для изменения направления потоков сжатого воздуха в системах пневмоавтоматики. Данное устройство с пневматическим управлением рассчитано на номинальное давление 1 МПа и присоединительный размер G3/8". Оно эффективно используется для управления пневмоцилиндрами, поворотными механизмами, заслонками и другими исполнительными элементами в составе промышленных установок.
Описание и назначение пневмораспределителя 3РК10П-2
Пневмораспределитель 3РК10П-2 является ключевым элементом управления системой, обеспечивающим подачу либо отсечку сжатого воздуха к потребителю. Основная его функция – переключение потока рабочей среды в зависимости от сигнала управления, подаваемого на соответствующий пилотный порт. Устройство с условным проходом (Ду) 10 мм обеспечивает пропускную способность до 1,6 м³/час. Данный пневмораспределитель применяется в станках, системах пакетирования, ленточных транспортерах, прессах и другом оборудовании, где необходима надежная и быстродействующая автоматизация пневматических процессов.

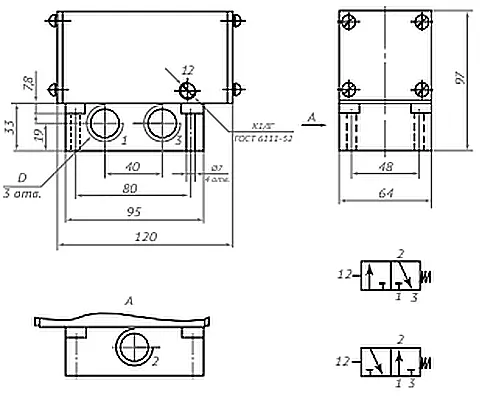

Вес изделия составляет примерно 0,5 кг. Габаритные размеры варьируются в зависимости от исполнения (с резьбой или фланцем). Ориентировочные габариты представлены в таблице ниже. Код ТН ВЭД для данной группы товаров обычно относится к 8481 80 000 0 (арматура для трубопроводов, краны, клапаны и аналогичная аппаратура).
| Параметр |
Значение |
| Приблизительная длина, мм |
105 |
| Приблизительная ширина, мм |
55 |
| Приблизительная высота, мм |
45 |
| Вес, кг |
~0,5 |
Технические характеристики серии 3РК...П
Основные эксплуатационные параметры пневмораспределителей 3РК с пневматическим управлением, включая модель 3РК10П-2, сведены в таблицу. Эти данные необходимы для точного расчета и интеграции аппарата в существующую систему.
| Параметр |
3РК10П |
3РК16П |
3РК20П |
3РК25П |
3РК32П |
3РК40П |
| Условный проход, мм (Du) |
10 |
16 |
20 |
25 |
32 |
40 |
| Номинальное рабочее давление, МПа |
1,0 |
| Минимальное давление, МПа, не более |
0,25 |
| Минимальное давление управления, МПа, не более |
0,08 + 0,6 × P рабочее |
| Пропускная способность (Kv), м³/час |
1,6 |
3,0 |
5,0 |
6,3 |
10,0 |
10,0 |
Время срабатывания, с, не более:
- включение,
- выключение. |
0,08
0,08 |
0,1
0,125 |
| Утечка воздуха, см³/мин., не более |
100 |
150 |
| Максимальная частота включений, Гц |
7,5 |
3,3 |
| Тип рабочей среды |
Осушенный сжатый воздух (масляный туман допустим при соблюдении требований) |
| Температурный диапазон эксплуатации, °C |
От -30 до +80 |
| Присоединительная резьба (исполнение 2) |
G3/8" (Номинальный размер 10 мм) |
Наладчик спрашивает у инженера: «Почему ваш пневмораспределитель 3РК10П-2 так ловко переключается?» – «Он же с пневматическим управлением, – отвечает инженер, – ему можно и намекнуть, и потребовать. А вы всё с кнопками...»
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 3РК10П-2 для управления технологическим процессом дает пользователю ряд существенных преимуществ:
- Надежность и долгий ресурс: Конструкция аппарата рассчитана на продолжительную работу в условиях промышленного предприятия. При использовании чистого и осушенного воздуха срок службы существенно увеличивается.
- Высокая скорость срабатывания: Быстродействие (время переключения менее 0,1 секунды) позволяет использовать данный пневмораспределитель в системах, требующих высокой частоты циклов, таких как позиционирование, штамповка или сортировка.
- Пневматическое управление: Отсутствие электрических компонентов в самом устройстве управления повышает взрывобезопасность и позволяет применять его в запыленных или влажных цехах, где использование электрооборудования ограничено.
- Простота монтажа и обслуживания: Стандартное присоединение G3/8" и модульная концепция серии 3РК позволяют легко интегрировать этот распределитель 3/2 в существующие магистрали. Ремкомплекты включают стандартные уплотнительные элементы, что упрощает ремонт.
- Стабильность давления в линии: Устройство обеспечивает надежное перекрытие и подачу потока, минимизируя падение давления в управляемой системе, что критически важно для точности работы исполнительных механизмов.
Принцип работы пневмораспределителя 3РК10П-2
Пневмораспределитель 3РК10П-2 функционирует как распределитель 3/2 с нормально закрытым (НЗ) положением. В исходном, невозбужденном состоянии золотниковая группа под действием возвратной пружины перекрывает подачу воздуха от линии питания (Р) к рабочему выходу (А). Линия А при этом соединена с атмосферным выходом (R) для сброса давления. При подаче управляющего сигнала давления на пилотный порт (X или Y) происходит перемещение золотника против силы пружины. Это действие открывает проход от линии питания (Р) к рабочему выходу (А) и одновременно перекрывает сбросной канал (R). Таким образом, сжатый воздух поступает к исполнительному механизму. Снятие управляющего давления приводит к возврату золотника в исходное положение под действием пружины, рабочая линия стравливается в атмосферу.
Температурный режим работы и факторы, влияющие на ресурс
Диапазон температур окружающей среды и рабочей среды для пневмораспределителя 3РК10П-2 с пневматическим управлением составляет от -30°C до +80°C. Конструкция допускает как непрерывную работу, так и циклическую нагрузку с частотой до 7,5 Гц. На срок службы напрямую влияют:
- Качество рабочей среды: Наличие масляного тумана в умеренных количествах может продлить жизнь уплотнений, однако избыточная влага, абразивные частицы и агрессивные примеси резко сокращают ресурс основных компонентов.
- Система фильтрации: Установка фильтров-влагоотделителей и магистральных фильтров тонкой очистки перед устройством является обязательным условием для его долговечной работы.
- Соблюдение номинального давления: Работа в диапазоне от 0,25 МПа до 1,0 МПа обеспечивает оптимальные условия для функционирования золотника и уплотнений. Превышение давления может привести к механическому повреждению.
- Регулярное сервисное обслуживание: Периодическая проверка уплотнений, очистка от загрязнений и своевременная замена изношенных деталей предотвращают внезапные отказы.
Область применения и типичное оборудование
Пневмораспределитель 3РК10П-2 находит применение во множестве отраслей промышленности благодаря своей надежности и универсальности. Он используется в следующих типах оборудования и систем:
- Металлообрабатывающие и деревообрабатывающие станки: Управление зажимными патронами, подвижными упорами, механизмами подачи.
- Упаковочные и фасовочные линии: Управление толкателями, заслонками, приводными зажимами.
- Конвейерные системы и линии сортировки: Активация отсекателей, отклоняющих механизмов.
- Литейное и прессовое оборудование: Управление неответственными вспомогательными цилиндрами, такими как выталкиватели.
- Спецтехника и испытательные стенды: Контроль за вспомогательными пневмосхемами.
- Системы промышленной автоматизации: В качестве исполнительного элемента в контурах управления, построенных на пневматических логических элементах.
Таблица: Пояснение условного обозначения модели 3РК10П-2
| Позиция в обозначении |
Символ |
Расшифровка |
| 1-2 (Наименование серии) |
3РК |
Трехлинейный распределитель кранового типа |
| 3-4 (Условный проход) |
10 |
Номинальный диаметр прохода: 10 мм |
| 5 (Вид управления) |
П |
Пневматическое управление |
| 6 (Исполнение монтажа) |
2 |
Резьбовое присоединение с трубной цилиндрической резьбой (G3/8") |
| 7-8 (Климат. исполнение и кат. размещения) |
4 |
Категория размещения 4 (для работы в отапливаемых помещениях) |
Частые запчасти и ремонт
Наиболее подверженными износу элементами пневмораспределителя 3РК10П-2 являются уплотнительные элементы. Регулярное обслуживание подразумевает их периодическую замену. Типичный ремонтный комплект может включать:
- Уплотнительные манжеты и кольца для золотника.
- Возвратные пружины.
- Уплотнения для корпусных соединений и штуцеров.
Быстрый износ уплотнений обычно связан с низким качеством воздуха (влажность, грязь), превышением рабочего давления или несоблюдением температурного режима. Своевременная замена этих компонентов не требует специальных инструментов и может быть выполнена силами персонала предприятия.
Типичные ошибки при подборе
- Выбор только по присоединительной резьбе: Игнорирование основных параметров, таких как номинальный расход (пропускная способность Kv) и требуемое давление управления, приводит к нестабильной работе системы или отказу распределителя.
- Пренебрежение условиями эксплуатации: Если окружающая температура выходит за пределы -30…+80°C, а в воздушной магистрали присутствует конденсат, ресурс устройства значительно сокращается.
- Несоответствие типа рабочей среды: Категорически запрещено использовать устройство серии 3РК для работы с жидкостями, парами или агрессивными газами. Оно предназначено исключительно для сжатого воздуха.
- Отсутствие технического обслуживания: Игнорирование регулярного осмотра, чистки и замены уплотнений приводит к увеличению утечек воздуха (превышению паспортных 100 см³/мин) и потере управляемости.
Примеры заказа пневмораспределителей серии 3РК
1. Базовая модель: 3РК10П-2 – распределитель 3/2 с пневматическим управлением, Ду=10 мм, резьба G3/8", для работы с воздухом давлением до 1 МПа.
2. Модель с другим условным проходом: 3РК16П-2 – аналог с Ду=16 мм для систем с большим расходом воздуха.
3. Модель с другим исполнением монтажа: 3РК10П-1 – вариант с конической резьбой для ответственных соединений, где требуется высокая герметичность.
