Пневмораспределитель 3РК40П представляет собой трехлинейный двухпозиционный аппарат с пневматическим управлением, предназначенный для переключения потоков сжатого воздуха в промышленных пневмосетях. Его основное назначение – управление пневмоцилиндрами двустороннего действия и другими исполнительными механизмами, требующими подачи и сброса рабочей среды.
Описание и назначение распределителя серии 3РК
Пневмораспределители серии 3РК выполняют функцию коммутации сжатого воздуха в системах автоматики и управления технологическим оборудованием. Модель 3РК40П с условным проходом 40 мм ориентирована на контуры со значительным расходом воздуха. Вид управления – исключительно пневматический (символ «П» в маркировке), что обеспечивает взрывобезопасность и применение в условиях высокой запыленности или влажности, где электрическое управление нежелательно.
Общий вес и габаритные размеры изделия зависят от конкретного исполнения по способу монтажа (резьба, стык). Для базовой модели с резьбовым подключением ориентировочная масса составляет 4.5–5.5 кг. Код ТН ВЭД для данной продукции, как правило, – 8481 (арматура трубопроводная).
| Параметр |
Значение для 3РК40П |
| Условный проход (Ду), мм |
40 |
| Примерная масса, кг |
4.5 – 5.5 |
| Габариты (Д x Ш x В), мм* |
~200 x 150 x 120 |
| Код ТН ВЭД |
8481 |
* Точные габариты уточняются по чертежам для конкретного типа присоединения.
Шутка для сантехника-пневматика: «Приходит как-то пневмораспределитель 3РК40П в бар, а бармен спрашивает: «Порцию давления или сброс?». Распределитель отвечает: «Мне главное – чтобы управление было пневматическое, а то от электричества искрит!».
Технические характеристики пневмораспределителя 3РК40П
Ключевые эксплуатационные параметры определяют область применения и надежность устройства. Пневмораспределитель 3РК40П рассчитан на работу в типовых промышленных сетях сжатого воздуха.
| Параметр |
Значение для 3РК40П |
| Условный проход, мм |
40 |
| Рабочее давление номинальное, МПа (бар) |
1.0 (10) |
| Минимальное рабочее давление, МПа, не более |
0.25 |
| Тип рабочей среды |
Сжатый осушенный воздух (по ГОСТ) |
| Диапазон температур рабочей среды, °C |
+5 … +50 |
| Присоединительные размеры (типовые) |
Резьба трубная цилиндрическая (G), стыковое фланцевое |
| Пропускная способность (Kv), м³/час |
10.0 |
| Время срабатывания, с (вкл./выкл.) |
0.1 / 0.125 |
| Утечка воздуха, см³/мин., не более |
150 |
| Максимальная частота включений, Гц |
3.3 |
Преимущества и особенности эксплуатации
Использование пневмораспределителя 3РК40П обеспечивает ряд эксплуатационных выгод для промышленных предприятий.
- Повышенная надежность в тяжелых условиях. Пневматическое управление исключает риски, связанные с искрением, что критически важно на производствах с взрывоопасными зонами или высокой влажностью.
- Высокая пропускная способность. Значение Kv=10 м³/ч позволяет эффективно обслуживать мощные пневмоприводы и системы с большим расходом воздуха, минимизируя потери давления.
- Унификация и ремонтопригодность. Конструкция является типовой для серии 3РК, что упрощает подбор аналогов, а наличие ремкомплектов снижает время и затраты на сервисное обслуживание.
- Стабильность работы. Быстрое время срабатывания (около 0.1 с) и устойчивость к циклическим нагрузкам гарантируют точность позиционирования управляемых механизмов.
- Простота встраивания в существующие системы. Стандартные присоединительные размеры под резьбу G или стыковой монтаж облегчают замену устаревшей арматуры без переделки трубопроводов.

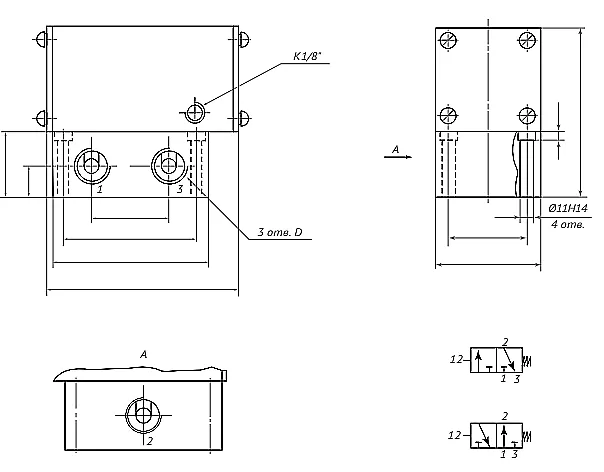

Габаритный чертеж пневмораспределителя 3РК40П. Вид сбоку для оценки посадочных размеров и пространства для монтажа.
Принцип работы и конструкция
Работа пневмораспределителя 3РК40П с пневматическим управлением основана на смещении золотника внутри корпуса под действием управляющего давления. В исходном (нормально закрытом/открытом) положении золотник перекрывает одни каналы и открывает другие, обеспечивая определенную коммутацию между линиями P (питание), A/B (рабочие) и R (сброс). При подаче управляющего сигнала на пилотный порт усилие преодолевает сопротивление возвратной пружины, золотник перемещается, изменяя путь потока воздуха. Сброс управляющего давления приводит к возврату золотника в исходное состояние под действием пружины.
Условия эксплуатации, температурный режим и ресурс
Пневмораспределитель 3РК40П рассчитан на непрерывную эксплуатацию в сетях сжатого воздуха, отвечающего требованиям по очистке от влаги и твердых частиц (класс очистки не ниже 4-6-4 по ISO 8573-1). Диапазон рабочих температур окружающей среды и среды – от +5°C до +50°C, что соответствует стандартным условиям отапливаемых цехов. Ключевыми факторами, влияющими на ресурс (который при правильной эксплуатации исчисляется сотнями тысяч циклов), являются качество подготовки воздуха (наличие фильтра-влагоотделителя), отсутствие гидроударов и соблюдение регламента обслуживания (замена уплотнений).

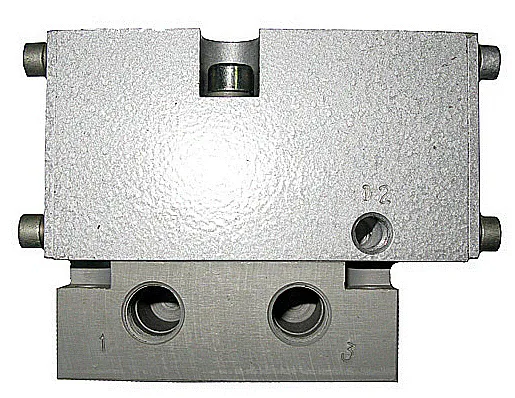

Вид на присоединительные патрубки пневмораспределителя 3РК40П. Четко видны метки линий P, A, B, R для правильного монтажа.
Область применения и совместимое оборудование
Пневмораспределитель 3РК40П широко используется в различных отраслях промышленности для управления исполнительными механизмами:
- Металлообработка: Управление зажимными патронами, позиционерами, механизмами подачи на станках ЧПУ.
- Прессовое оборудование: Коммутация пневмоцилиндров в прессах, ковочных молотах.
- Упаковочные и фасовочные линии: Приводы заслонок, толкателей, механизмов отсечки.
- Деревообработка: Пневмоприводы пильных рам, зажимов, подающих роликов.
- Строительство и спецтехника: В составе пневмосистем управления стрелой, ковшом, тормозными системами (в качестве пилотных устройств).
Состав ремкомплекта и типовые изнашиваемые детали
Для поддержания работоспособности распределителя необходим периодический сервис. Чаще всего требуют замены уплотнительные элементы.
| Наименование запчасти |
Типовой артикул (пример) |
Условия/причины износа |
| Уплотнительные манжеты золотника |
Ремкомплект 3РК.40.01 |
Абразивный износ от загрязненного воздуха, потеря эластичности от старения или нештатных температур. |
| Уплотнения штока управляющего элемента |
Ремкомплект 3РК.40.02 |
Износ на часто работающих распределителях, повреждение при сборке. |
| Возвратная пружина |
3РК.40.ПР |
Усталость металла при многократных циклах, коррозия при попадании конденсата. |
| Прокладки корпусные |
3РК.40.ПК |
Потеря герметичности, «сплющивание» при длительном воздействии давления. |
Типичные ошибки при подборе пневмораспределителя 3РК
- Ориентация только на присоединительную резьбу. При одинаковом Ду 40 мм распределитель может иметь разное номинальное давление и пропускную способность. Необходимо проверять параметры Kv и Pном.
- Игнорирование температурного диапазона. Установка в неотапливаемый цех с температурой ниже +5°C может привести к замерзанию конденсата в каналах и отказам.
- Несоответствие типа рабочей среды. Использование с неосушенным, масляным или агрессивным воздухом резко сокращает ресурс уплотнений. Обязательна установка фильтров и осушителей перед распределителем 3РК40П.
- Неверный подбор по частоте включений. Для систем с высокой цикличностью (частотой >3 Гц) модель 3РК40П (макс. 3.3 Гц) находится на пределе, возможен перегрев и ускоренный износ. Требуется выбор специализированных высокочастотных моделей.
Условное обозначение: расшифровка индекса 3РК40П…4
Маркировка изделий серии 3РК следует четкой логике:
- 3РК – серия трехлинейных распределителей.
- 40 – условный проход в миллиметрах (в данном случае Ду=40 мм).
- П – вид управления: П – пневматическое.
- Следующая цифра (1,2,3) – способ монтажа (1 – резьба коническая, 2 – резьба цилиндрическая трубная, 3 – стыковой).
- Последующие символы (если есть) – род тока и номинальное напряжение для электропневматических исполнений.
- 4 – категория размещения (для умеренного и холодного климата).
Таким образом, пневмораспределитель 3РК40П с пневматическим управлением – это базовое обозначение, требующее уточнения исполнения по монтажу.
Габаритные и присоединительные размеры
Для корректного монтажа необходимо свериться с чертежами, которые предоставляются по запросу. Ключевые размеры – межосевое расстояние отверстий крепления, вылет и тип резьбы присоединительных портов (обычно G1½" для Ду40), а также габарит по высоте с учетом управляющего штуцера. Проверка этих размеров позволяет убедиться, что новый распределитель 3РК40П станет на место старого без переделки кронштейна или трубной подводки.
Как оформить заказ: примеры типовых запросов
Для оперативного расчета и согласования поставки рекомендуем формировать заявки с четким указанием требуемых параметров.
- Базовая модель для замены: «Пневмораспределитель 3РК40П-2…4, Ду40, управление пневматическое, присоединение – трубная цилиндрическая резьба. Клиентское исполнение УХЛ4. Количество: 2 шт.».
- Заказ с уточнением по сбросу: «Распределитель золотниковый 3/2, 3РК40П…4, давление 1 МПа, нормально закрытый (или нормально открытый – указать), стыковое присоединение (исполнение 3). Поставка с паспортом.»
- Комплексная заявка: «Требуется пневмораспределитель 3РК40П и ремкомплект к нему (арт. Ремкомплект 3РК.40.01). Также интересует наличие аналогичных распределителей на Ду25 (3РК25П).»
