3РК25П-3 представляет собой трехлинейный пневмораспределитель с двумя позициями золотника (3/2), предназначенный для переключения потоков сжатого воздуха в системах промышленной пневмоавтоматики и управления исполнительными механизмами. Устройство оснащено пневматическим управлением и выполнено в стыковом исполнении для монтажа на пневмощитах или плитах. Основная функция — дистанционное управление цилиндрами, поворотными приводами, пневмоткацкими станками и другим оборудованием за счет подачи управляющего сигнала давлением.
Вес распределителя составляет 3.9 кг (базовая единица — шт.). Габаритные размеры варьируются у моделей серии 3РК: высота корпуса составляет в среднем от 120 до 250 мм в зависимости от прохода. Код ТН ВЭД для данного типа пневмоаппаратуры — 8481 80 150 0 (клапаны для управления потоком жидкости или газа).
| Параметр |
Значение для 3РК25П-3 |
| Условный проход (Dy) |
25 мм |
| Вес, кг |
3.9 |
| Высота (приблизительно), мм |
180-210 |
| Тип подключения |
Стыковой (исполнение '3') |
Принцип работы и технические характеристики
Принцип функционирования пневмораспределителя 3РК25П-3 основан на воздействии управляющего давления на поршень золотника. В исходном состоянии пружина удерживает золотник в нейтральной позиции. При подаче управляющего воздушного сигнала (давление не менее 0.08 + 0.6Pраб.) поршень преодолевает усилие пружины и перемещает золотник, тем самым переключая основные каналы подачи сжатого воздуха от источника к потребителю или на сброс в атмосферу. При снятии сигнала пружина возвращает золотник в исходное положение.
| Характеристика |
Значение |
| Рабочее давление, номинальное / максимальное, МПа |
1.0 |
| Диапазон рабочих температур, °C |
от -10 до +50 (для УХЛ4) |
| Тип рабочей среды |
Очищенный сжатый воздух (без масла, влаги и частиц) |
| Присоединительные размеры (стыковое) |
Монтажная поверхность с уплотнительными кольцами под фланец или плиту, межосевое расстояние по каналам — стандартное для Dy25 |
| Масса, кг |
3.9 |
| Производительность (пропускная способность Kv), м³/ч |
6.3 |
| Потребляемая мощность (для эл.мод.) / Давление упр., МПа |
Пневмоуправление: мин. 0.08+0.6Pраб. |
| Частота включений, Гц (не более) |
3.3 |
| Время срабатывания (вкл./выкл.), с, не более |
0.1 / 0.125 |
| Утечка воздуха, см³/мин, не более |
150 |
Инженер спрашивает у пневматика: «Почему пневмораспределитель 3/2 так называется?» Тот отвечает: «Потому что у него три порта, а золотник понимает только две команды: „Дуй“ и „Не дуй“. А третья — это для того, чтобы смотреть, куда дуло».
Преимущества и особенности эксплуатации
Использование пневмораспределителя 3РК25П-3 при проектировании или модернизации систем управления дает ряд эксплуатационных преимуществ:
- Высокая надежность и долгий ресурс работы за счет простой конструкции с минимальным количеством подвижных частей, что критически важно для минимизации простоев на непрерывных производствах.
- Стабильность работы в широком диапазоне давлений — от минимального рабочего (0.25 МПа) до номинального (1.0 МПа). Это позволяет интегрировать устройство в различные по давлению контуры.
- Удобство монтажа и обслуживания благодаря стыковому исполнению. Распределитель монтируется на общую плиту (суббазу), что упрощает компоновку, уменьшает количество соединений и облегчает доступ для ревизии.
- Совместимость с типовыми промышленными пневмосхемами. Стандартизированные условные проходы и схемы 3/2 позволяют легко подобрать аналог или заменить элемент в существующей системе управления.
- Отсутствие необходимости в источнике электрического питания для моделей с пневмоуправлением (серия «П»). Это повышает взрыво- и пожаробезопасность установки и позволяет использовать распределитель в запыленных или влажных условиях, где применение электроавтоматики ограничено.
Условное обозначение и расшифровка модели
Код модели «3РК25П-3» имеет четкую логическую структуру, позволяющую специалисту определить ключевые параметры устройства:
- 3РК — базовое обозначение серии трехлинейных распределителей.
- 25 — условный проход (Dy) в миллиметрах.
- П — вид управления: пневматическое. Для электропневматического управления используется буква «Э».
- 3 — способ монтажа: «3» — стыковой.
- Цифра «4» в конце полной маркировки (например, 3РК25П-3-Х-4) указывает на климатическое исполнение УХЛ (умеренно-холодный климат) и категорию размещения «4» (в закрытых помещениях с искусственным регулированием климатических условий).
Области применения и типовое оборудование
Пневмораспределитель 3РК25П-3 находит применение в различных отраслях промышленности для управления исполнительными механизмами:
- Металлообработка: Станки с ЧПУ (манипуляторы заготовок, фиксаторы), прессовое оборудование, линии нанесения смазочно-охлаждающей жидкости.
- Упаковочное и пищевое оборудование: Управление заслонками, клапанами дозирования, механизмами отбраковки.
- Деревообработка: Пневмоприводы подачи, позиционирования и зажима пиломатериалов на станках.
- Автоматизированные линии сборки: Управление пневмоцилиндрами манипуляторов, подъемников, толкателей.
- Строительная и дорожная техника: Системы управления вспомогательными механизмами (например, блокировкой дифференциала, вибрацией).
- Пневматические станции и гидростанции (в пневмоконтурах управления гидросистемами).
Типичные ошибки при подборе
- Выбор только по условному проходу (Dy) без учета требуемой производительности (Kv) и скорости срабатывания, необходимой для конкретного технологического цикла.
- Игнорирование типа рабочей среды. Устройство рассчитано на чистый сжатый воздух. Использование масловоздушной смеси или загрязненного воздуха без фильтрации влагоотделителем резко снижает ресурс уплотнений золотника.
- Несоответствие типа управления (пневматическое/электрическое) возможностям системы. Для пневмораспределителя 3РК25П-3 необходимо обеспечить источник управляющего давления требуемых параметров.
- Неучет климатического исполнения. Эксплуатация устройства с исполнением УХЛ4 на открытых площадках при отрицательных температурах ниже -10°C или в неотапливаемых цехах недопустима.
Состав ремкомплекта и изнашиваемые детали
Наиболее подвержены износу в процессе эксплуатации следующие компоненты пневмораспределителя:
| Наименование детали |
Назначение / Условия износа |
| Уплотнительные кольца (манжеты) золотника |
Основное уплотнение. Износ возникает из-за абразивных частиц в воздухе, недостаточной фильтрации, а также естественного старения резины. Проявляется увеличением утечки воздуха. |
| Возвратная пружина |
Обеспечивает возврат золотника. Может потерять жесткость при длительной циклической нагрузке с высокой частотой включений, превышающей 3.3 Гц. |
| Уплотнения штока управляющего поршня |
Часто выходят из строя при подаче загрязненного управляющего сигнала или при его ненормированном давлении. |
| Прокладки (уплотнения) монтажной поверхности |
Обеспечивают герметичность стыкового соединения. Требуют замены при каждом демонтаже устройства с плиты. Критичны для сохранения давления в линии. |
Для поддержания стабильной работы важна регулярная фильтрация подаваемого и управляющего воздуха, контроль его влажности и соблюдение рекомендуемого давления.
Габаритные и присоединительные размеры
Правильная установка пневмораспределителя 3РК25П-3 требует проверки его совместимости с монтажной поверхностью. Ключевые размеры — межосевое расстояние между центрами отверстий под каналы P (питание), A/B (рабочие) и R (слив), а также диаметры этих отверстий, соответствующие условному проходу Dy25. Перед монтажом необходимо сверить эти параметры с чертежом монтажной плиты или суббазы.
|

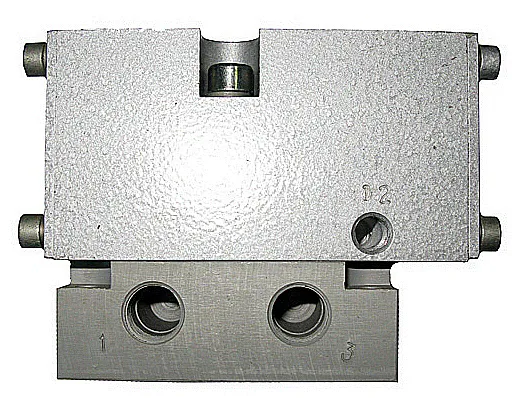

Пневмораспределитель 3РК25П-3, вид сбоку. Хорошо видны монтажная поверхность и порты для подключения линий.
|

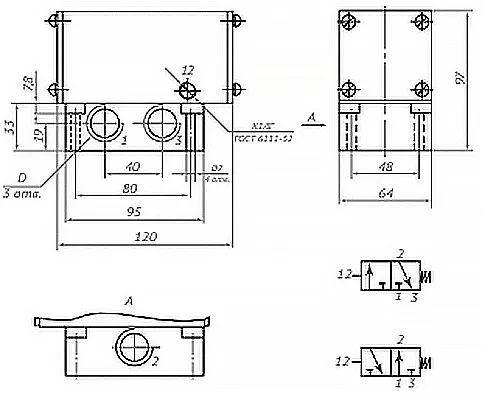

Чертеж с габаритными и присоединительными размерами пневмораспределителя 3РК25П-3 для проверки совместимости на этапе проектирования.
|
Примеры заказа и возможные модификации
При оформлении заказа на нашем сайте https://777-gidra.ru вы можете уточнить требуемую модификацию:
- Базовая модель: 3РК25П-3 (исполнение УХЛ4) — основной вариант для большинства задач.
- С другим типом управления: Для автоматизации на основе электрических сигналов выбирается модель 3РК25Э-3 с указанием рода тока и напряжения (например, 3РК25Э-3-Д-24 для постоянного тока 24В).
- С другим способом монтажа: Если требуется не стыковой, а резьбовой монтаж, в заказе указывается 3РК25П-1 (с конической резьбой) или 3РК25П-2 (с трубной цилиндрической резьбой).
Наши специалисты помогут подобрать аналог пневмораспределителя под ваши конкретные условия подключения, давления и производительности. Для получения консультации рекомендуем оставить заявку через форму на сайте.
