Пневмораспределитель 3РК16П-3 — это трехлинейный аппарат с двумя позициями (3/2), предназначенный для переключения потоков сжатого воздуха в системах пневмоавтоматики. Устройство с пневматическим управлением и стыковым присоединением обеспечивает высокую надежность в промышленных условиях. Основная функция — дистанционное управление пневмоцилиндрами, приводами заслонок и другими исполнительными механизмами.
Описание и основные параметры
Модель пневмораспределителя 3РК16П-3 характеризуется условным проходом 16 мм и рассчитана на номинальное давление 1 МПа (10 бар). Исполнение корпуса — стыковое, что обеспечивает компактный монтаж непосредственно на пневмоаппаратуру или централизованный коллектор. Аппарат функционально относится к нормально закрытому типу (НЗ) — при снятии управляющего сигнала выходной канал перекрывается. Рабочей средой является очищенный сжатый воздух без смазки или с тонкодисперсным масляным туманом.
Общая масса изделия составляет 1.9 кг. Габаритные размеры варьируются в зависимости от типоразмера серии 3РК; для данной модификации характерны компактные габариты, обеспечивающие удобный монтаж в ограниченном пространстве. Код ТН ВЭД для подобных изделий — 8481 20 000 0 (арматура для трубопроводов, клапаны и т.п.).
Габариты и масса для серии 3РК
| Характеристика | Значение для Ду16 |
|---|
| Масса, кг | 1.9 |
| Условный проход, Ду, мм | 16 |
| Тип присоединения | Стыковое |
| Код ТН ВЭД | 8481 20 000 0 |
Технические характеристики и производительность
Рабочие параметры пневмораспределителя 3РК16П-3 определяют его надежность и долговечность в различных режимах эксплуатации. Аппарат рассчитан на эксплуатацию в системах с номинальным давлением 1 МПа, при этом минимальное рабочее давление составляет 0.25 МПа. Важно учитывать, что управляющее давление для надежного переключения должно быть не ниже значения, вычисляемого по формуле 0.08 + 0.6 от рабочего давления.
Слышал анекдот про пневмораспределитель 3/2 с пневматическим управлением? Вот два инженера спорят, какой из них быстрее срабатывает. Один говорит: «Мой за 0.08 секунды!» Второй отвечает: «Да мой настолько быстрый, что у него стыковое исполнение еще до монтажа уже все подключило!»
Ключевым параметром для подбора является пропускная способность (Kv), которая для данной модели достигает 3.0 м³/ч. Этот показатель гарантирует эффективное управление пневмоприводами с достаточным расходом воздуха. Разберем основные технические характеристики в сводной таблице.
| Параметр | Значение |
|---|
| Рабочее давление, номинальное, МПа | 1.0 |
| Диапазон рабочих давлений, МПа | 0.25 – 1.0 |
| Управляющее давление, мин., МПа | 0.08 + 0.6 P раб. |
| Тип рабочей среды | Сжатый воздух (очищенный) |
| Присоединительные размеры, тип | Стыковое исполнение (по ГОСТ или ISO стандарту) |
| Масса, кг | 1.9 |
| Пропускная способность, Kv, м³/ч | 3.0 |
| Максимальный расход воздуха, м³/ч | 3.0 |
| Время срабатывания (вкл./выкл.), с, не более | 0.08 / 0.08 |
| Максимальная частота включений, Гц | 7.5 |
| Общая утечка, см³/мин., не более | 100 |
Преимущества и особенности эксплуатации
Выбор пневмораспределителя 3РК16П-3 обусловлен рядом эксплуатационных преимуществ для промышленных предприятий.
- Минимальные простои. Высокая частота включений (до 7.5 Гц) и быстрое время срабатывания (0.08 с) позволяют использовать аппарат в высокоинтенсивных циклах без потери производительности.
- Увеличение ресурса системы. Качественные уплотнения и конструкция золотникового узла минимизируют утечки (не более 100 см³/мин), снижая нагрузку на компрессор и расход сжатого воздуха.
- Удобство монтажа и обслуживания. Стыковое исполнение корпуса пневмораспределителя 3РК16П-3 обеспечивает простую и надежную установку на плиты или коллекторы, сокращая время ремонтных работ.
- Стабильность давления. Аппарат гарантированно функционирует в широком диапазоне входных давлений (0.25–1.0 МПа), обеспечивая точное и предсказуемое срабатывание управляемых механизмов.
- Широкая совместимость. Конструкция и присоединительные размеры соответствуют типовым промышленным стандартам, что упрощает интеграцию в существующие пневмосистемы.
Принцип работы в составе пневмосистемы
Пневмораспределитель 3/2 с пневматическим управлением функционирует по следующему принципу. Сжатый воздух от сети поступает на входной порт (Р). В исходном состоянии (без управляющего сигнала) золотниковая группа под действием возвратной пружины находится в позиции, при которой выходной порт (А) соединен с атмосферным (R) — исполнительный механизм не задействован. При подаче управляющего давления на контрольный порт (Х или Y) мембрана или поршень управления преодолевает усилие пружины и смещает золотник. Это приводит к соединению порта Р с портом А, и сжатый воздух направляется в рабочую полость пневмоцилиндра или другого привода. При снятии управляющего сигнала золотник возвращается в исходное состояние, а воздух из полости привода сбрасывается через порт R.
Температурный режим и ресурс работы
Рекомендуемый диапазон температур окружающей среды для пневмораспределителя 3РК16П-3 составляет от -10°C до +50°C. Это позволяет эксплуатировать устройство в большинстве производственных цехов, а также в условиях умеренного климата. Аппарат рассчитан на длительную работу в непрерывном режиме с циклической нагрузкой, типичной для автоматизированных линий. Ресурс работы напрямую зависит от качества подготовки сжатого воздуха. Наличие влаги, масляных паров и твердых частиц в рабочей среде ускоряет износ уплотнений и золотника. Для продления срока службы рекомендуется использовать фильтры-влагоотделители и регулярно проводить сервисное обслуживание. При соблюдении условий эксплуатации и своевременной замене изнашиваемых деталей ресурс устройства может превышать несколько миллионов циклов.
Область применения и типы оборудования
Пневмораспределитель 3РК16П-3 находит широкое применение в различных отраслях промышленности благодаря своей надежности и универсальности. Его используют в качестве управляющего элемента в пневматических системах станков с ЧПУ, прессового и штамповочного оборудования, упаковочных автоматов, механизмов транспортировки. Устройство востребовано в строительной и дорожной технике для управления ковшами, отвалами, блокировками. Также аппараты серии устанавливают в системах управления заслонками вентиляции, пневматическими зажимами на конвейерных линиях и в технологических установках пищевой, химической и деревообрабатывающей промышленности.
Ремонтный комплект и запасные части
Для обеспечения бесперебойной работы пневмосистемы важно иметь запас наиболее подверженных износу компонентов. Для модели 3РК16П-3 чаще всего требуются замены следующие элементы.
| Наименование детали | Тип износа / причина замены |
|---|
| Уплотнительные манжеты (кольца) золотника | Естественный износ, истирание, потеря эластичности при загрязнении среды. |
| Возвратная пружина | Потеря упругости, изменение длины после многочисленных циклов. |
| Уплотнения управляющего поршня (мембраны) | Прорыв при повышенном управляющем давлении или низком качестве воздуха. |
| Прокладки стыковых поверхностей | Утечки на фланцах подключения. |
Типичные ошибки при подборе пневмораспределителя
- Выбор только по типу присоединения. Ориентация лишь на стыковое исполнение без учета требуемой пропускной способности (Kv) и давления может привести к нехватке мощности для привода.
- Игнорирование диапазона управляющих давлений. Если давление в управляющей магистрали ниже минимально необходимого (0.08 + 0.6P раб.), аппарат не переключится, что вызовет сбой в работе системы.
- Несоответствие типа рабочей среды. Установка распределителя, предназначенного для воздуха, в систему с агрессивными газами или парами приведет к ускоренной коррозии и разрушению уплотнений.
- Пренебрежение частотным режимом. Использование модели с недостаточной максимальной частотой включений (менее 7.5 Гц) в высокоскоростном цикле вызовет перегрев и преждевременный отказ.
Условное обозначение модели 3РК16П-3
Индекс модели несет полную информацию о параметрах устройства. Расшифруем его по ГОСТ и заводским стандартам.
- 3РК — серия трехлинейных распределителей.
- 16 — условный проход, Ду (в мм).
- П — вид управления: пневматическое.
- 3 — способ монтажа: стыковое подключение.
- 4 (подразумевается) — климатическое исполнение УХЛ, категория размещения 4 (для работы в закрытых помещениях).
Таким образом, модель 3РК16П-3 однозначно идентифицируется как аппарат с Ду16, пневмоуправлением и стыковым исполнением. Для проверки совместимости с существующей системой инженеру необходимо сверить тип подключения (стыковое), межосевые расстояния крепежных отверстий, а также габаритные размеры, указанные на чертежах.

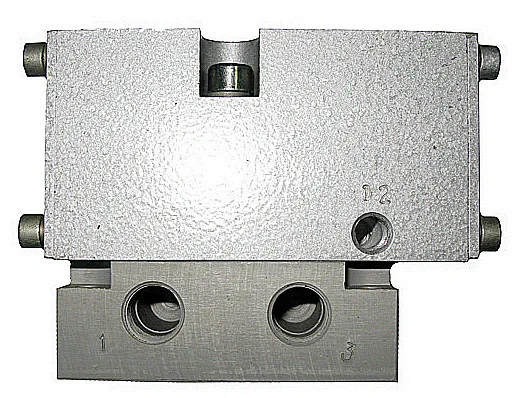

Вид спереди на пневмораспределитель 3РК16П-3, стыковое подключение, корпус с маркировкой.

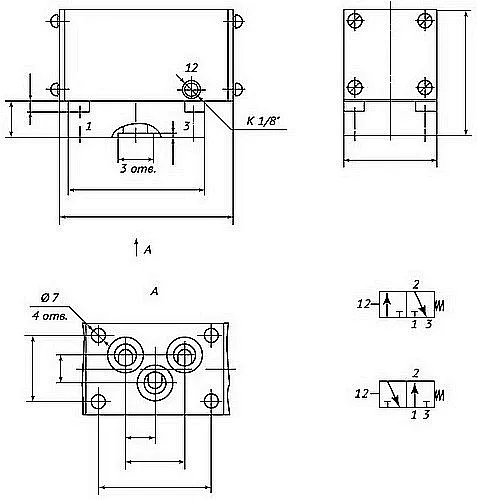

Габаритный чертеж пневмораспределителя 3РК16П-3 с указанием размеров для монтажа и подключения.
Примеры конфигураций заказа
В зависимости от требований системы, можно выбрать различные модификации в серии 3РК. Приведем примеры типовых заказов с обозначениями.
- Базовая модель для замены. 3РК16П-3 — пневмораспределитель 3/2 с пневматическим управлением, Ду 16 мм, стыковое исполнение. Подходит для большинства типовых задач.
- Модель с увеличенной пропускной способностью. 3РК25П-3 — аналогичный аппарат с условным проходом 25 мм и Kv=6.3 м³/ч. Для систем с высоким расходом воздуха.
- Модель с электропневматическим управлением. 3РК16Э-3 — распределитель с электромагнитным управлением (катушкой) на 24 В постоянного тока. Для интеграции в автоматизированные системы с контроллером.
Обратитесь к нашим специалистам для уточнения деталей и подбора полного ремкомплекта для вашего пневмораспределителя.
