Пневмораспределитель 3РК20П-2 представляет собой трехлинейный золотниковый аппарат с двумя позициями для изменения направления воздушного потока в управляющих пневмосистемах промышленного оборудования. Его основное назначение – дистанционное подключение, отключение и переключение линий подачи сжатого воздуха к исполнительным механизмам (пневмоцилиндрам, пневмомоторам). Данная модель характеризуется пневматическим типом управления подпанельного резьбового монтажа.
Описание и назначение пневмораспределителя серии 3РК
Распределители этой линейки активно используются в системах управления станков, прессов, манипуляторов и другой технологической оснастки, где требуется надежное и быстрое управление пневмоприводами. Модель 3РК20П-2 с условным проходом 20 мм обеспечивает эффективное управление значительными расходами воздуха, что делает ее востребованной для оборудования средней и высокой производительности.
Инженер-проектировщик на защите проекта новой пневмолинии заявил: «Наша система будет работать надежно, потому что ключевой элемент – пневмораспределитель 3/2 с пневматическим управлением – мы выбрали в расчете на тридцать лет эксплуатации». Комиссия удивилась: «Почему именно тридцать?» «Потому что через тридцать лет на пенсию выхожу я», – честно ответил инженер.
Условное обозначение модели
Полное обозначение 3РК20П‑2 расшифровывается следующим образом:
| Позиция в коде |
Значение |
Пояснение |
| 3РК |
Серия |
Трехлинейный распределитель золотниковый |
| 20 |
Условный проход |
Ду = 20 мм |
| П |
Вид управления |
Пневматическое |
| 2 |
Способ монтажа |
Резьбовое присоединение с трубной цилиндрической резьбой |
| 4 (подразумевается) |
Исполнение |
Климатическое исполнение УХЛ, категория размещения 4 |
В зависимости от потребностей, можно подобрать другие модификации в рамках серии, например, с электропневматическим управлением (3РК...Э) или с другим условным проходом для регулировки пропускной способности.
Технические характеристики 3РК20П-2
Ключевые эксплуатационные параметры пневмораспределителя 3/2 с пневматическим управлением 3РК20П-2 приведены в таблице:
| Характеристика |
Значение |
| Тип распределителя и управления |
3/2, пневматическое |
| Условный проход, Dу |
20 мм |
| Присоединительная резьба |
G 3/4" (трубная цилиндрическая) |
| Рабочее давление, номинальное |
1.0 МПа (10 бар) |
| Минимальное рабочее давление |
0.25 МПа |
| Тип рабочей среды |
Сжатый воздух, очищенный от масел и механических примесей |
| Пропускная способность, Kvs |
5.0 м³/ч |
| Время срабатывания (включения), не более |
0.1 с |
| Утечка воздуха, не более |
150 см³/мин |
| Максимальная частота включений |
3.3 Гц (цикла в секунду) |
| Диапазон температур эксплуатации |
От -30°C до +80°C (для исполнения УХЛ4) |
| Масса |
4.2 кг |
| Код ТН ВЭД |
8481 80 159 0 |
Габаритные размеры и вес для серии 3РК...П
Для подбора по месту установки важно учитывать габариты. Ниже приведены ориентировочные размеры для модели с Ду 20 мм. Точные размеры уточняйте по чертежам.
| Параметр |
Значение для 3РК20П-2 |
Примечание |
| Высота (габаритная), мм |
~210 |
С установленным пилотным клапаном |
| Ширина (по фланцам), мм |
~150 |
|
| Присоединительный размер |
G 3/4" |
Резьба трубная цилиндрическая |
| Межосевое расстояние |
Согласно чертежу |
Требует уточнения под монтажную панель |
| Масса, кг |
4.2 |
Базовое исполнение |

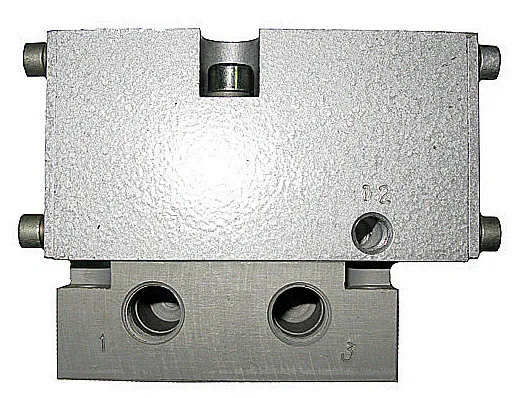

Внешний вид распределителя 3РК20П-2 с обозначением основных присоединительных портов.
Боковая проекция, демонстрирующая узел пневматического управления распределителем.
Принцип работы и устройство
Пневмораспределитель 3/2 3РК20П-2 функционирует по принципу золотникового переключения. В корпусе устройства перемещается запирающий элемент (золотник), который под действием управляющего давления воздуха переходит из одного фиксированного положения в другое. В базовом состоянии (без управляющего сигнала) пружина удерживает золотник в исходной позиции, соединяя или перекрывая основные линии: вход давления (P), выход к потребителю (A) и сброс в атмосферу (R). При подаче сжатого воздуха на управляющий порт (пилот) золотник преодолевает усилие пружины и перемещается, изменяя конфигурацию потока. Такой принцип обеспечивает высокую скорость срабатывания (до 0.1 с) и надежность.
Преимущества и особенности эксплуатации
Использование распределителя 3РК20П-2 в технологических линиях дает ряд существенных преимуществ:
- Высокая надежность и ресурс: Конструкция с минимальным количеством подвижных частей и применение качественных уплотнений обеспечивают длительный срок службы даже при интенсивной циклической работе.
- Стабильность давления на выходе: Золотниковая система гарантирует минимальные потери давления в рабочей линии, что критически важно для точного позиционирования пневмоцилиндров.
- Совместимость с типовыми системами: Стандартизированные присоединительные размеры (резьба G3/4") и давление 1 МПа позволяют легко интегрировать этот пневмораспределитель 3/2 с пневматическим управлением в существующие пневмомагистрали.
- Уменьшение простоев: Быстрое время срабатывания и высокая частота включений (до 3.3 Гц) повышают общую производительность автоматизированного участка.
- Удобство обслуживания: Многие модели серии 3РК являются разборными, что облегчает замену уплотнительных манжет или золотника в рамках сервисного ремонта.
Температурный режим и ресурс работы
Распределитель 3РК20П-2 рассчитан на работу в диапазоне температур от -30°C до +80°C, что соответствует климатическому исполнению УХЛ4 (умеренный и холодный климат). Ресурс изделия напрямую зависит от условий эксплуатации: качества подготовки воздуха (наличие фильтра-влагоотделителя и маслораспылителя), чистоты рабочей среды, соблюдения номинального давления и температуры. При использовании очищенного воздуха и своевременном обслуживании ресурс может достигать нескольких миллионов циклов.
Область применения
Данный тип пневмораспределителя с пневматическим управлением широко используется в различных отраслях промышленности для управления исполнительными механизмами:
- Металлообработка: Управление зажимными патронами, фиксаторами, защитными ограждениями на станках ЧПУ.
- Прессовое оборудование: Переключение режимов работы пневматических прессов, управление подачей заготовок.
- Упаковочные и фасовочные линии: Привод захватов, толкателей, отсечных клапанов.
- Строительная и спецтехника: Управление пневмосистемами подъема, блокировки, торможения (в комбинации с редукционными клапанами).
- Автоматизированные складские системы (AS/RS): Привод направляющих, заслонок, позиционеров.
Ремкомплекты и часто заменяемые запчасти
Для поддержания работоспособности распределителя чаще всего требуются следующие комплектующие, входящие в стандартный ремкомплект:
| Наименование запчасти |
Функция |
Признаки износа / неисправности |
| Уплотнительные манжеты золотника |
Герметизация рабочих камер |
Повышенная утечка воздуха через дренаж, падение давления, медленное срабатывание. |
| Возвратная пружина |
Возврат золотника в исходное положение |
Распределитель не возвращается в базовое состояние, «залипание». |
| Уплотнения штока пилотного клапана |
Герметизация управляющей линии |
Утечка воздуха из зоны управления, самопроизвольное срабатывание. |
| Золотник (плунжер) |
Непосредственное переключение потока |
Механический износ, задиры, коррозия – приводят к заклиниванию. |
Износ, как правило, ускоряется при попадании в систему абразивных частиц, конденсата или паров масла, не предназначенного для пневматики.
Типичные ошибки при подборе пневмораспределителя
- Несоответствие расхода и пропускной способности: Выбор устройства с недостаточным значением Kvs (менее 5 м³/ч для данного типоразмера) приводит к падению давления и скорости срабатывания пневмоцилиндра.
- Игнорирование давления управления: Пневматическое управление требует определенного минимального давления (не более 0.08 + 0.6*Pраб. МПа). Если давление в управляющей магистрали ниже расчетного, распределитель не сработает.
- Неверный тип рабочей среды: Применение распределителя, рассчитанного на воздух, для работы с другими газами или агрессивными средами без проверки совместимости материалов.
- Неправильное подключение портов: Перепутывание линий питания (P), потребителя (A) и сброса (R) ведет к некорректной работе системы и может повредить оборудование.
Примеры заказа и комплектации
При оформлении заявки важно корректно указать полное обозначение. Вот несколько примеров:
- Базовая модель: 3РК20П‑2 – пневмораспределитель 3/2 с пневматическим управлением, Ду20, резьба G3/4", стандартное исполнение.
- Модель с другим условным проходом: 3РК10П‑2 – для систем с меньшим расходом воздуха, Ду10, резьба G1/2".
- Модель с другим типом монтажа: 3РК20П‑1 – аналогичный по параметрам распределитель, но с конической резьбой для герметичного присоединения.
Наши специалисты готовы помочь с подбором оптимальной модификации пневмораспределителя 3РК20П-2 или его аналога под вашу конкретную задачу.

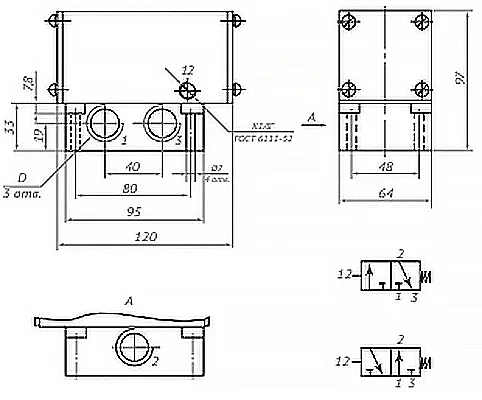

Габаритные и присоединительные размеры для монтажа
Для успешной установки пневмораспределителя 3/2 3РК20П-2 необходимо проверить соответствие посадочных мест на монтажной пневмопанели. Ключевые параметры: межосевое расстояние крепежных отверстий, диаметр и шаг резьбы (G3/4"), а также вылет портов от плоскости крепления. Все эти данные представлены на прилагаемых чертежах. Убедитесь, что под корпусом устройства достаточно пространства для подключения штуцеров и подводящих трубок.
Заключение и условия поставки
Пневмораспределитель 3РК20П-2 от бренда ГИДРАВЛИК – это проверенное решение для построения надежных и производительных систем промышленной пневмоавтоматики. Продукция поставляется компанией ГИДРАВЛИКА, что гарантирует оригинальное качество, техническую поддержку и наличие запасных частей.
Мы осуществляем доставку по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. Для получения подробной консультации, расчета стоимости или оформления заказа на пневмораспределитель с пневматическим управлением обратитесь к нашим специалистам через сайт 777-gidra.ru или оставьте заявку по ссылке запросить цену и сроки.
