Пневмораспределитель 3РК25П-1 — это направляющий клапан с тремя линиями (3/2) и пневматическим способом управления. Устройство предназначено для изменения направления потоков сжатого воздуха в системах промышленной пневмоавтоматики. Основная функция — коммутация рабочей среды от источника давления к исполнительному механизму (пневмоцилиндру, пневмомотору) с последующим сбросом в атмосферу.
Описание и технические параметры
Модель 3РК25П-1 характеризуется условным проходом 25 мм и резьбовым присоединением К1" (коническая резьба 1 дюйм). Изделие рассчитано на работу с номинальным давлением 1,0 МПа (10 бар) и обладает высокой пропускной способностью. Этот пневмораспределитель 3РК25П-1 является полным функциональным аналогом устаревшей модели ПР-13П-25/10, что обеспечивает простую замену в существующих гидравлических и пневматических схемах.
Масса устройства составляет 4,2 кг. Код ТН ВЭД для подобных изделий, как правило, 8481 20 000 0 (арматура прочая для трубопроводов).
| Характеристика |
Значение для 3РК25П-1 |
| Условный проход, Dy, мм |
25 |
| Резьбовое присоединение |
К1" |
| Номинальное давление, МПа |
1,0 |
| Минимальное рабочее давление, МПа |
0,25 |
| Пропускная способность Kv, м³/час |
6,3 |
| Время срабатывания (включение/выключение), с, не более |
0,1 / 0,125 |
| Утечка воздуха, см³/мин, не более |
150 |
| Максимальная частота включений, Гц |
3,3 |
| Масса, кг |
4,2 |
| Тип рабочей среды |
Сжатый воздух, очищенный от влаги и масла |
| Диапазон температур эксплуатации |
От +5°C до +50°C (для исполнения УХЛ4) |
На совещании начальник цеха спрашивает у инженера: «Почему линия встала?» Инженер, разводя руками: «Да пневмораспределитель 3РК25П-1 капризничает, требует управления с давлением не ниже 0,08+0,6 от рабочего. Видимо, наш логик давления не досчитал.»
Преимущества и особенности эксплуатации
Использование распределителя 3РК25П-1 в пневмосистемах дает ряд существенных преимуществ для производственных компаний:
- Высокая надежность и ресурс работы: Конструкция клапана рассчитана на длительную эксплуатацию в режиме частых включений, что сокращает количество внеплановых остановок оборудования.
- Стабильность работы при переменном давлении: Устройство сохраняет работоспособность при снижении давления в магистрали до 0,25 МПа, обеспечивая бесперебойность технологических процессов.
- Удобство монтажа и подключения: Стандартное резьбовое присоединение К1" упрощает интеграцию в типовые пневмолинии без необходимости переделки трубопроводов.
- Совместимость с типовым оборудованием: Являясь прямым аналогом ПР-13П-25/10, распределитель легко заменяет вышедшие из строя узлы без модификации схемы управления.
- Низкий уровень утечек: Конструктивные особенности золотниковой пары минимизируют внутренние утечки сжатого воздуха, что приводит к экономии энергии компрессора.
Принцип работы в составе пневмосистемы
Пневмораспределитель 3РК25П-1 функционирует по классической золотниковой схеме. В исходном (нормальном) положении золотник перекрывает подвод рабочей среды (линия P) к потребителю (линия A). Полость потребителя через золотник соединена с линией выхлопа (R) для сброса давления.
При подаче управляющего сигнала (сжатого воздуха) на управляющий поршень или мембрану (в зависимости от исполнения) золотник преодолевает усилие возвратной пружины и перемещается. В рабочем положении линия P соединяется с линией A, обеспечивая подачу воздуха к исполнительному механизму, а линия выхлопа R перекрывается. При снятии управляющего сигнала пружина возвращает золотник в исходное положение, происходят переключение и сброс давления из линии A.
Условное обозначение и температурный режим
Расшифровка индекса 3РК25П-1:
3РК — трехлинейный распределитель клапанный.
25 — условный проход 25 мм.
П — вид управления: пневматическое.
1 — способ монтажа: резьбовой с конической присоединительной резьбой (К).
Цифра 4 в полном обозначении (не указана в краткой маркировке) означает категорию размещения.
Устройство предназначено для эксплуатации в климатическом исполнении УХЛ4 (умеренный и холодный климат, для помещений с искусственным регулированием условий). Диапазон рабочих температур окружающей среды и рабочей среды — от +5°C до +50°C. Срок службы напрямую зависит от качества подаваемого воздуха (степень очистки, влагосодержание), соблюдения номинального давления и частоты циклов. Для продления ресурса обязательна установка фильтров-влагоотделителей и регулярное сервисное обслуживание.
Область применения и типовое оборудование
Пневмораспределитель 3РК25П-1 находит широкое применение в различных отраслях промышленности, где используются пневмоприводы средней мощности:
- Станкостроение: Управление зажимными патронами, позиционерами, механизмами подачи на токарных, фрезерных и сверлильных станках.
- Прессовое оборудование: Коммутация подачи воздуха в полости пресс-цилиндров ковочных, штамповочных и гибочных прессов.
- Строительная и дорожная техника: В системах управления отбойными молотками, асфальтоукладчиками, виброплитами.
- Автоматизированные линии и робототехника: В качестве исполнительного элемента пневмоконтуров манипуляторов, захватов, поворотных устройств.
- Пневмостанции и компрессорные установки: Для распределения потоков сжатого воздуха между потребителями в составе сборных распределительных групп (пневмоколлекторов).
Одним из ключевых преимуществ данного пневмораспределителя является его универсальность для ремонтно-сервисных работ, так как он позволяет заменить множество устаревших моделей.
Состав ремкомплекта и типичные неисправности
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы и движущиеся части золотникового узла. Своевременная замена ремкомплекта позволяет восстановить работоспособность устройства без замены всего распределителя.
| Наименование запчасти / узла |
Причина и условия износа |
| Уплотнительные манжеты и кольца (резина NBR) |
Естественный износ, старение резины, работа с неочищенным или перегретым воздухом, наличие в среде паров масла, не соответствующих допуску. |
| Возвратная пружина золотника |
Усталость металла при циклической нагрузке с высокой частотой включений, превышающей максимально допустимую (3,3 Гц). |
| Золотник (распределительный элемент) |
Механический износ или задиры при попадании в рабочую полость абразивных частиц из-за некачественной фильтрации воздуха. |
| Уплотнения управляющего поршня/мембраны |
Износ из-за постоянных перемещений под давлением управляющего сигнала. |
Для увеличения межсервисного интервала критически важно обеспечить качественную подготовку сжатого воздуха: фильтрацию, осушение и дозированную смазку (если это требуется по условиям эксплуатации других элементов системы).
Типичные ошибки при подборе
Неправильный выбор распределителя ведет к его преждевременному выходу из строя или некорректной работе всей системы. Распространенные ошибки:
- Выбор только по резьбе подключения без учета расхода: Даже при совпадающей резьбе К1" распределитель с меньшим Kv не обеспечит необходимую скорость срабатывания пневмоцилиндра большого объема.
- Игнорирование требуемого давления управления: Для срабатывания пневмораспределителя 3РК25П-1 давление управляющего сигнала должно быть не ниже значения, рассчитываемого по формуле 0,08 + 0,6*Pраб. При недостаточном давлении управления клапан не переключится.
- Несоответствие типа рабочей среды: Использование с воздухом, содержащим большое количество конденсата или агрессивные примеси, резко сокращает ресурс уплотнений.
- Превышение допустимой частоты включений: Эксплуатация на частотах выше 3,3 Гц приводит к перегреву и ускоренному износу возвратной пружины и золотниковой пары.
Чтобы корректно подобрать пневмораспределитель 3РК25П-1, необходимо учитывать три ключевых параметра: требуемый расход воздуха (определяется диаметром и скоростью движения цилиндра), рабочее давление в системе и тип/давление доступного управляющего сигнала.

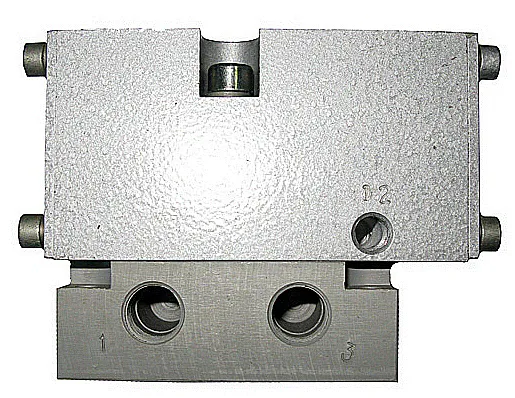

Внешний вид пневмораспределителя 3РК25П-1, вид сбоку, коническая резьба К1"

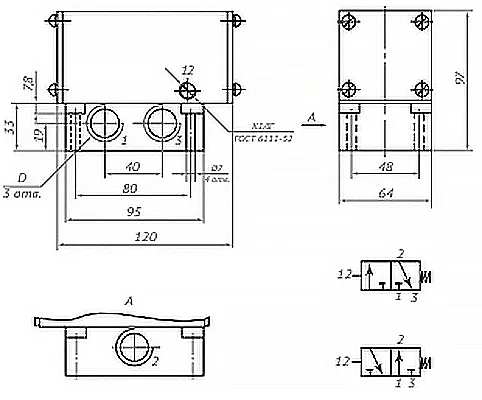

Схема габаритных размеров пневмораспределителя 3РК25П-1 для проверки на монтаж
Примеры заказа моделей серии 3РК
Серия включает несколько модификаций, выбор которых зависит от требований системы:
- Базовая модель: 3РК25П-1 — с пневмоуправлением, конической резьбой К1", давлением 1 МПа.
- Модель с другим типом управления: 3РК25Э-1Д24 — электропневматическое управление (соленоид), постоянный ток 24 В, коническая резьба.
- Модель с другим условным проходом: 3РК16П-1 — для систем с меньшим расходом воздуха, присоединение К3/4".
Правильный подбор конкретной модификации пневмораспределителя гарантирует его долгую и стабильную работу. Наши специалисты готовы помочь с выбором аналога под вашу существующую пневмосистему.
