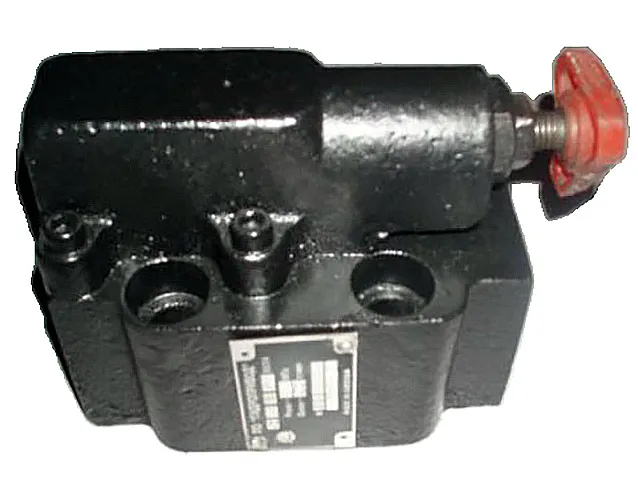

Модульный редукционный гидроклапан М-КР-10-10-2 служит для стабильного понижения и поддержания заданного давления в отдельном контуре мощных гидравлических систем. Благодаря каскадному принципу с двумя золотниками он обеспечивает плавную регулировку и высокую точность в условиях переменных нагрузок и расходов. Оборудование предназначено для интеграции в гидроприводы промышленных станков, прессового и мобильного оборудования.
Конструкция выполнена в виде отдельного моноблока, что упрощает его монтаж и замену в гидросистеме. Гидроклапан М-КР-10-10-2 позволяет организовать независимую подсистему с давлением ниже, чем в основной магистрали, защищая компоненты от перегрузки.
Основные параметры: вес, габариты, код ТН ВЭД
Устройство отличается разумной компактностью и массой. При размерах 153×90×73 мм его вес составляет 4,5 кг, что упрощает ручную установку и обслуживание на месте. Присоединительные размеры унифицированы под общепромышленные стандарты для легкой интеграции. Код ТН ВЭД для данного вида товаров: 8481.20.000.
| Габаритный параметр | Значение | Примечание |
|---|
| Длина (L) | 124 мм | Без учета штуцеров |
| Высота (H) | 153 мм | Максимальная по корпусу |
| Ширина | 73 мм | |
| Присоединительная резьба (d) | М27×2 | По ГОСТ 24767 |
| Диаметр фланца (D) | 34 мм | |
| Масса | 4,5 кг | |
— На совещании инженеров один спросил у другого: «Какой у тебя основной рабочий инструмент?» Тот, не задумываясь, ответил: «Ключ для регулировки давления на гидроклапане М-КР-10-10-2. Если его настроил правильно — пол дня свободен».
Условное обозначение и принцип маркировки
Индекс М-КР-10-10-2 содержит в себе все ключевые характеристики модели, что упрощает идентификацию при заказе и подборе аналога.
- М — обозначение модульного исполнения, при котором клапан монтируется на плиту или в линию как отдельный блок.
- КР — тип устройства: клапан редукционный, предназначенный для поддержания постоянного пониженного давления.
- 10 (первое) — условный проход, выраженный в миллиметрах. Определяет присоединительный размер и пропускную способность.
- 10 (второе) — номинальное значение регулируемого давления в мегапаскалях (МПа).
- 2 — конструктивное исполнение, указывающее на наличие двух золотников в каскадной схеме управления.
Технические характеристики гидроклапана
Параметры гидроклапана М-КР-10-10-2 определяют специфику его работы и границы эффективного применения в различных гидравлических контурах.
| Характеристика | Единица измерения | Значение |
|---|
| Условный проход | мм | 10 |
| Номинальное давление регулирования | МПа | 10 |
| Диапазон регулировки давления | МПа | от 0,3 до 10 |
| Номинальный расход (на который настроен) | л/мин | 40 |
| Максимальная пропускная способность | л/мин | 56 |
| Допустимое давление на входе | МПа | от 0,8 до 34 |
| Минимальная разница давлений (вход/выход) | МПа | не менее 0,5 |
| Рабочая температура среды | °C | от -40 до +80 |
| Тип рабочей среды | — | Минеральное масло, HFC, HFD |
| Требуемый класс чистоты масла | по ISO 4406:1999 | не хуже 18/16/13 |
Преимущества и особенности эксплуатации
Использование гидроклапана М-КР-10-10-2 в системе управления оборудованием дает ряд значимых технических и экономических преимуществ.
- Высокая стабильность выходного давления. Каскадная схема с двумя золотниками эффективно компенсирует пульсации и колебания давления на входе, обеспечивая стабильность в рабочем контуре независимо от нагрузки на основной насос.
- Снижение риска поломок и увеличение ресурса. Защита ответственных исполнительных механизмов (цилиндров, гидромоторов) от избыточного давления и гидроударов многократно увеличивает ресурс всего оборудования и уменьшает внеплановые простои.
- Простота монтажа и интеграции. Модульный корпус с унифицированными присоединительными размерами по ГОСТ 12446-80 позволяет установить гидроклапан М-КР-10-10-2 в существующую магистраль без серьёзных переделок.
- Возможность внешнего управления. Наличие канала для подключения линии дистанционного или пропорционального управления расширяет возможности автоматизации технологического процесса.
- Ремонтопригодность. Конструкция позволяет заменять отдельные изнашиваемые компоненты (золотники, пружины, уплотнения), а не весь блок, что снижает затраты на сервис.
Принцип функционирования в гидросистеме
Входной поток масла под давлением от насосной группы поступает в камеру основного золотника через отверстие в корпусе. Главный золотник, уравновешенный пружиной настройки, открывается для пропуска масла в выходную магистраль, стремясь поддерживать за ней заданное давление. Второй (пилотный) золотник тонко регулирует давление в управляющей полости первого, позволяя точно контролировать настройку в широком диапазоне. При превышении уставки избыток рабочей среды направляется через переливной канал в линию слива.
Такая двухступенчатая схема, реализованная в гидроклапане М-КР-10-10-2, обеспечивает плавность регулировки, высокую повторяемость и устойчивость к воздействию переменного входного давления.
Режимы работы, ресурс и факторы влияния
Оборудование предназначено для длительной непрерывной работы в условиях постоянной циклической нагрузки. Пуски и остановы системы не оказывают критического влияния на его работоспособность. Регламентный интервал обслуживания составляет 6 месяцев или 2000 моточасов, в ходе которого рекомендуется проверять давление настройки и внешний вид уплотнений.
Основные факторы, влияющие на ресурс гидроклапана М-КР-10-10-2 – это качество масла и эффективность системы фильтрации. Попадание абразивных частиц приводит к закусыванию золотников и их ускоренному износу. Работа на предельных температурах свыше +80°С ускоряет старение манжет и резинотехнических изделий.
Область применения и типовое оборудование
Установка гидроклапана М-КР-10-10-2 необходима везде, где требуется организовать независимый контур с пониженным давлением внутри общей высоконапорной системы.
- Металлообрабатывающее оборудование: координатные столы, механизмы подачи и зажима на токарных, фрезерных и шлифовальных станках.
- Прессовое и кузнечное оборудование: вспомогательные контуры управления гидравлическими прессами, пресс-автоматами, литьевыми машинами.
- Строительная и спецтехника: системы точного позиционирования, торможения или поворота на экскаваторах, бульдозерах, автокранах, дорожных катках.
- Промышленные гидростанции: в составе насосных групп для создания отдельных ответственных контуров с особыми требованиями к давлению.
Ремонтный комплект и слабые звенья
Большинство отказов связаны с износом сопрягаемых пар и уплотнений. Для гидроклапана М-КР-10-10-2 критичны следующие компоненты.
| Наименование запчасти | Причина износа | Признак выхода из строя |
|---|
| Кольцо уплотнительное золотника | Абразивный износ, высокое давление | Утечка масла во внутренний дренаж, «плывущее» давление. |
| Пружина настройки | Усталость металла, коррозия | Неспособность держать установленный напор. |
| Золотник (основной или пилотный) | Задиры из-за загрязненного масла | Заедание, резкие скачки давления. |
| Уплотнительные манжеты поршня | Термическое старение, несовместимость с рабочей средой | Наружные подтекания в местах соединений. |
Типичные ошибки при подборе и монтаже
- Подбор гидроклапана М-КР-10-10-2 только по резьбовому присоединению, без учета требуемого расхода жидкости. Превышение расхода выше 56 л/мин приведет к неконтролируемому росту давления на выходе.
- Пренебрежение минимальным перепадом давлений в 0,5 МПа. Если давление на входе слишком близко к настраиваемому выходному, клапан не сможет нормально функционировать.
- Использование в среде, не указанной в технических условиях (например, водомасляные эмульсии низкого качества), что приводит к коррозии и закоксовыванию каналов.
- Несоблюдение направления потока, указанного стрелкой на корпусе клапана. Обратная установка выводит устройство из строя.
Как интегрировать клапан: проверка размеров
Перед заказом необходимо сверить габаритные и присоединительные размеры, указанные на чертеже, с посадочным местом на вашем оборудовании. Ключевые параметры: межосевое расстояние отверстий под крепление, высота установки от монтажной плоскости и тип резьбы на штуцерах. Основной размер для подключения трубопровода — резьба М27×2. Эта информация позволяет гарантировать механическую совместимость гидроклапана М-КР-10-10-2 с вашей системой.
Варианты оформления заказа
Для приобретения корректной модели необходимо четко указать её полное обозначение и требуемые условия.
- Пример 1. Базовый вариант. «ГИДРАВЛИК Гидроклапан М-КР-10-10-2. Количество: 2 шт. Доставка в Екатеринбург».
- Пример 2. Запрос с особыми условиями. «Требуется гидроклапан М-КР-10-10-2 с комплектом уплотнений из фторкаучука (FKM/Viton) для работы в среде HFD. Для замены в гидростанции пресса модели П6328».
- Пример 3. Подбор аналога. «Подобрать редукционный клапан на давление 10 МПа, расход 45 л/мин, проход 10 мм для замены вышедшего из строя. Исходная модель — М-КР-10-10-2».
Часто задаваемые вопросы (FAQ)
Как правильно выбрать модификацию по давлению и расходу?
Ключевые критерии — максимальное требуемое давление в вашем контуре (не более 10 МПа для данной модели) и пиковый расход жидкости (не более 56 л/мин). Необходимо, чтобы рабочее давление на входе всегда было минимум на 0,5 МПа выше желаемого выходного. Для расходов свыше 40 л/мин следует учитывать, что характеристики могут отличаться от номинальных.
Каковы сроки поставки по России и наличие на складе?
Базовая модель гидроклапан М-КР-10-10-2 часто имеется в наличии на центральном складе. Доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск осуществляется в течение 1-3 рабочих дней. В отдаленные регионы РФ и страны СНГ (Казахстан, Беларусь) сроки поставки составляют от 5 до 10 рабочих дней в зависимости от выбранного транспортного сервиса.
Можно ли устанавливать клапан на улице или в неотапливаемом цеху?
Да, допустимый температурный диапазон работы от -40°C до +80°C позволяет эксплуатацию в неотапливаемых помещениях и на открытых площадках. Однако необходимо использовать гидравлическое масло, соответствующее низкотемпературным требованиям (например, с низкой точкой застывания) и защищать устройство от прямого попадания струй воды и крупной пыли.
Как проверить совместимость с моим оборудованием и подобрать аналог?
Для проверки совместимости предоставьте технический паспорт вашей гидросистемы или фотографии установленного узла с указанием типоразмера. Наши инженеры, зная точные параметры гидроклапана М-КР-10-10-2 (давление 10 МПа, проход 10 мм, расход 40/56 л/мин), смогут подобрать прямую замену или функциональный аналог с учетом присоединительных размеров и рабочих характеристик.
