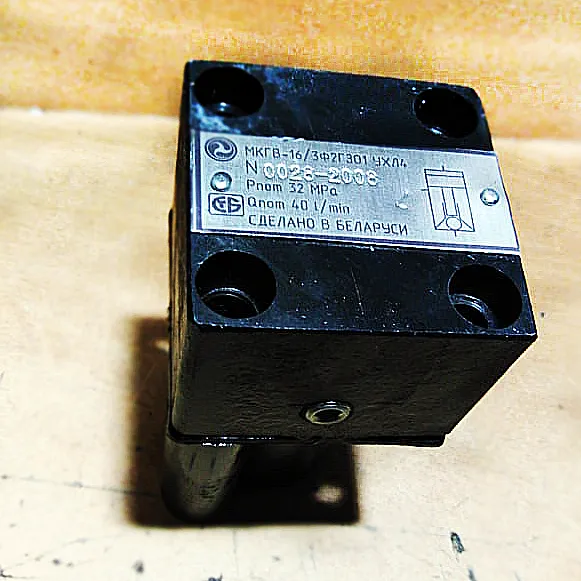

Многофункциональный гидроклапан марки МКГВ 16/3 Ф2.ГЗО1 представляет собой серийный компонент для встраивания в схемы гидравлического оборудования, требующего высоконадёжной фиксации исполнительных механизмов. Его основная функция — полное блокирование потока рабочей среды в основной напорной магистрали, что исключает самопроизвольное опускание или смещение рабочих органов под нагрузкой. Устройство находит применение в системах управления гидроцилиндрами подъёмно-транспортных машин, технологических прессов и другого промышленного оборудования.
Ключевые параметры: вес, габариты и Код ТН ВЭД
Конструкция гидроклапана МКГВ 16/3 Ф2.ГЗО1 выполнена в металлическом корпусе, обеспечивающем стойкость к механическим нагрузкам и вибрациям. Изделие относится к встраиваемым элементам, его масса, без учёта упаковки, составляет 0,0 кг. Основные размеры соответствуют стандартным монтажным полостям. Для подключения в гидросистему используется внешняя трубная резьба G1/2”. Код ТН ВЭД, под который классифицируется данное оборудование — 8481.20.000, что соответствует прочим клапанам гидравлическим.
| Параметр | Значение |
|---|
| Высота, мм | 68 |
| Диаметр, мм | 56 |
| Тип присоединения | Резьба G1/2" |
Работает над проектом два инженера. Один говорит: «Всё понятно, ставим гидроклапан МКГВ 16/3 Ф2.ГЗО1 с гидрозамком в основной линии». Второй, уставший: «И чтобы он держал. Во всех смыслах».
Основные технические характеристики гидроклапана
| Наименование параметра | Единица измерения | Значение |
|---|
| Условный проход (Ду) | мм | 16 |
| Расход рабочей жидкости (Q) | л/мин | 40 |
| Максимальное рабочее давление (P) | МПа | 20 |
| Тонкость фильтрации рабочей среды, не грубее | мкм | 25 |
| Масса изделия | кг | 0,0 |
Преимущества и особенности эксплуатации
Выбор встраиваемого гидроклапана МКГВ 16/3 Ф2.ГЗО1 с гидравлическим управлением обеспечивает ряд эксплуатационных выгод для технического персонала и предприятия в целом.
- Повышение безопасности технологических процессов за счёт мгновенной блокировки основного потока и исключения непреднамеренного движения грузов.
- Снижение эксплуатационных расходов благодаря высокой надёжности конструкции и отсутствию необходимости в регулярной регулировке в процессе работы.
- Высокая стабильность работы при циклических нагрузках и перепадах давления в системе, что минимизирует риск гидроударов.
- Совместимость с унифицированными системами большинства отечественных и импортных гидростанций за счёт стандартных присоединительных размеров.
- Увеличение общего моторесурса гидравлической системы за счёт качественного разделения потоков и минимизации паразитных утечек.
Принцип действия в составе гидросистемы
Функционирование устройства основано на блокировке обратного хода жидкости золотниковым механизмом, управляемым давлением с внешнего источника. Рабочая среда под давлением подаётся во входной порт. При отсутствии управляющего сигнала золотник поджат пружиной, запирая линию. Для открытия гидроклапана МКГВ 16/3 Ф2.ГЗО1 с гидрозамком в основной линии на управляющий порт подаётся давление, превышающее усилие запирающей пружины. Это приводит к смещению золотника и свободному проходу жидкости через устройство. При снятии управляющего давления золотник мгновенно возвращается в исходное положение, запирая канал и фиксируя положение гидроцилиндра.
Изображение 1: Схематичное представление потоков жидкости в гидроклапане МКГВ при открытом и закрытом состоянии гидрозамка.
Температурный режим и ресурс работы
Длительная и безотказная эксплуатация гидроклапана МКГВ 16/3 Ф2.ГЗО1 напрямую зависит от соблюдения рекомендованных параметров рабочей среды и внешних условий.
- Температура рабочей жидкости (минеральное масло): от +10°C до +70°C.
- Температура окружающей среды: от -45°C до +55°C.
- Допустимый режим работы: повторно-кратковременный и продолжительный.
Расчётный срок службы изделия в номинальных условиях превышает 5 лет. Факторами, критически влияющими на ресурс, являются чистота гидравлического масла (требуется фильтрация не грубее 25 мкм), отсутствие в системе кавитационных процессов, а также соблюдение предельного рабочего давления в 20 МПа. Важно отметить, что встроенный гидрозамок данной модификации обеспечивает герметичность независимо от ориентации устройства в пространстве, что расширяет возможности его монтажа.
Типовые области применения оборудования
Данная модель клапана востребована в качестве предохранительного и управляющего элемента в гидравлических системах различного промышленного и мобильного оборудования, где требуется стабильное удержание нагрузки:
- Грузоподъёмная и строительная техника: автокраны, козловые и башенные краны, стрелы манипуляторов, гидроцилиндры подъёма платформ.
- Технологические прессы: оборудование для штамповки, гибки металлов, прессы для производства изделий из композитов.
- Дорожно-строительная и землеройная техника: экскаваторы-погрузчики, бульдозеры, автогрейдеры (фиксация отвала, ковша).
- Промышленные гидростанции и насосные группы систем с несколькими гидроцилиндрами, требующими индивидуального блокирования.
Расшифровка условного обозначения модели
Код МКГВ 16/3 Ф2.ГЗО1 несёт всю необходимую информацию о типе и характеристиках изделия:
- МКГВ – Монтажный Клапан Гидравлический Встраиваемый.
- 16 – Номинальный диаметр условного прохода, 16 мм.
- 3 – Типоразмер или вариант гидравлической схемы, задающий соотношение управляющих усилий.
- Ф2 – Исполнение с внешним гидравлическим управлением.
- ГЗО – Тип устройства: Гидравлический Замок, установленный в Основной линии.
- 1 – Исполнение: нормально закрытый (запорный элемент закрыт при отсутствии управляющего давления).
Совместимость и проверка габаритных размеров
Для корректного монтажа и замены необходимо сверить установочные размеры устройства с посадочным местом в плите или распределителе.
Изображение 2: Габаритный чертёж гидроклапана МКГВ 16/3 Ф2.ГЗО1, демонстрирующий высоту 68 мм и диаметр корпуса 56 мм.
Ключевые монтажные параметры: общая высота корпуса — 68 мм, наружный диаметр — 56 мм, тип резьбы выходных портов — G1/2”. Перед заказом рекомендуется уточнить схему подключения управляющей линии, которая может варьироваться в зависимости от конкретной гидросхемы.
Типичные ошибки при подборе гидроклапана
Во избежание несоответствия оборудования и сбоев в работе системы рекомендуется обратить внимание на следующие моменты при выборе и заказе:
- Пренебрежение величиной расхода: выбор по диаметру подключения без учёта пропускной способности (40 л/мин) может привести к повышенным потерям давления.
- Несоответствие типа рабочей среды: базовая модификация гидроклапана МКГВ 16/3 Ф2.ГЗО1 рассчитана на минеральные масла. Для других сред (например, на водной основе) требуется специальное исполнение.
- Игнорирование требований к фильтрации: установка клапана в систему с фильтрацией грубее 25 мкм неизбежно приведёт к повышенному износу и заклиниванию.
- Неверное давление управления: несоблюдение минимального давления в 0,3 МПа для открытия гидрозамка не позволит разблокировать линию.
Варианты оформления заказа
Для оперативного формирования заявки вы можете использовать следующие типовые формулировки:
- Базовый вариант: Гидроклапан МКГВ 16/3 Ф2.ГЗО1 с гидрозамком в основной линии — 1 шт.
- Для комплектации узла: Клапан гидравлический МКГВ16/3 Ф2.ГЗО1 (Ду16, 20 МПа, G1/2”) — 4 шт. в составе ремонтного комплекта для гидрораспределителя.
- С уточнением применения: Запчасть МКГВ 16/3 Ф2.ГЗО1 — аналог установленного на экскаваторе Hitachi EX200.
Все изделия поставляются с техническим паспортом. Для подбора аналога к существующей системе или получения подробной технической консультации воспользуйтесь формой обратной связи или свяжитесь со специалистами через раздел Контакты.
Запчасти и ремонтопригодность
Наиболее подвержены износу в процессе эксплуатации уплотнительные элементы клапана — манжеты и кольца, контактирующие с рабочей жидкостью. Их выход из строя характерен при работе на загрязнённом масле или в условиях высоких температур. Реже, при частых гидроударах, может потребоваться замена демпфирующей пружины или самого золотника. Рекомендуется иметь в запасе ремкомплект основных уплотнений для оперативного восстановления работоспособности устройства.
Гидроклапан МКГВ 16/3 Ф2.ГЗО1 с гидрозамком в основной линии производства бренда ГИДРАВЛИК — это гарантированное качество и надёжность для ответственных гидравлических систем. Являясь прямым поставщиком продукции завода ГИДРАВЛИКА, мы обеспечиваем оптимальные цены и оперативные сроки отгрузки со склада. Доставка осуществляется по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в Беларусь и Казахстан. Для оформления заказа или получения спецификации оставьте заявку на сайте https://777-gidra.ru.
