Описание и назначение гидравлической арматуры
Гидрораспределители серии КГ3Х, в частности модификации КГ3ХОЦ 3/8" и КГ3ХЗЦ 3/8", представляют собой трехходовые краны золотникового типа, предназначенные для точного переключения потоков рабочей жидкости в гидравлических контурах. Основная функция данных устройств – управление исполнительными механизмами, такими как цилиндры выдвижения опор или блокировки подвески, в системах мобильной и промышленной техники. Компактная конструкция и высокая надежность делают этот гидрораспределитель ключевым компонентом для обеспечения стабильности работы всей системы.
Основные параметры и код ТН ВЭД
Классификационный код ТН ВЭД для данных изделий – 8481.20.000 (клапаны гидравлические). Масса компонента составляет порядка 1,8 кг с незначительным отклонением в зависимости от модификации. Диапазон рабочих температур эксплуатации варьируется от -30°C до +80°C, что позволяет применять гидрораспределитель КГ3ХОЦ или КГ3ХЗЦ в большинстве климатических зон.
| Параметр |
Характеристика |
| Условный проход, Ду |
10 |
| Посадочная резьба (BSP) |
3/8" |
| Высота корпуса (h) |
40 мм |
| Общая высота (H) |
66,5 мм |
| Межосевое расстояние (A) |
80 мм |
| Диаметр фланца (D) |
90 мм |
| Масса нетто |
1,80 кг |
| Максимальный расход среды |
60 литров в минуту |
| Номинальное рабочее давление |
400 бар |
| Тип рабочей среды |
Минеральные и синтетические гидравлические масла |
Инженер спрашивает у гидрораспределителя КГ3ХЗЦ 3/8": «Почему ты всегда такой закрытый?» Тот отвечает: «Энергию экономлю!»
Принцип действия и конструктивные особенности
Принцип работы гидрораспределителя КГ3ХОЦ или КГ3ХЗЦ основан на осевом перемещении золотника внутри расточки корпуса. Поток рабочего масла от насосной станции перенаправляется к соответствующей линии управления в зависимости от положения этого золотника. Ключевое отличие между модификациями заключается в конфигурации тракта в нейтральном положении. В модели КГ3ХОЦ 3/8" с открытым центром магистрали нагнетания и слива соединены, обеспечивая холостую циркуляцию жидкости и постоянное наличие давления в системе. В варианте КГ3ХЗЦ 3/8" с закрытым центром поток в нейтрали блокируется, что сокращает энергопотребление гидростанции в режиме ожидания.
Преимущества и особенности эксплуатации
Выбирая гидрораспределитель КГ3ХЗЦ 3/8" или его аналог с открытым центром, технический специалист получает ряд эксплуатационных преимуществ.
- Снижение частоты обслуживания: Уплотнения из нитрилкаучука и корпус из износостойкого чугуна обеспечивают повышенный ресурс работы всей гидравлической системы.
- Стабильность параметров: Точность изготовления золотника и расточки гарантирует поддержание заданного давления и расхода в широком диапазоне температур.
- Широкая совместимость: Гидрораспределитель КГ3ХОЦ 3/8" совместим с большинством типов минеральных и биоразлагаемых масел, используемых в отечественной и импортной технике.
- Простота монтажа: Компактные габариты и стандартная присоединительная резьба 3/8" позволяют интегрировать устройство в существующие гидросистемы без сложной адаптации.
- Унификация запчастей: Общность многих компонентов между модификациями упрощает складской учет и сокращает время ремонта.
Условия эксплуатации и ресурс
Допустимый температурный режим работы гидрораспределителя составляет от -30°C до +80°C, что позволяет эксплуатировать его в режиме непрерывной нагрузки в различных климатических условиях. Расчетный срок службы превышает пять лет при условии соблюдения требований по фильтрации масла и поддержанию его в рекомендуемом состоянии. На практике срок службы гидрораспределителя КГ3ХЗЦ или КГ3ХОЦ напрямую зависит от чистоты рабочей среды и отсутствия кавитационных явлений в системе. Регулярное сервисное обслуживание, включающее визуальный контроль и проверку уплотнений, является залогом долговечности.
Области применения и типовое оборудование
Данный тип гидрораспределителя является востребованным компонентом в системах управления различных типов машин. Наиболее часто он встречается на следующем оборудовании:
- Экскаваторы-погрузчики и мини1-погрузчики (для управления вспомогательными гидроцилиндрами).
- Автомобильные краны и другая грузоподъемная спецтехника.
- Сельскохозяйственные комбайны и почвообрабатывающие агрегаты.
- Промышленные гидравлические прессы и станки с ЧПУ.
- Стационарные и мобильные гидростанции.
Расшифровка условного обозначения
Маркировка гидрораспределителя содержит всю ключевую информацию для его идентификации и подбора:
- КГ – Кран Гидравлический (основной тип изделия).
- 3Х – конфигурация с тремя гидравлическими выходами (трехходовой).
- ОЦ – исполнение с открытым центром потока в нейтрали.
- ЗЦ – исполнение с закрытым центром потока в нейтрали.
- 3/8" – размер присоединительной трубной резьбы, соответствующей стандарту BSP.
Таким образом, гидрораспределитель КГ3ХОЦ 3/8" однозначно определяется как гидравлический трехходовой кран открытого типа с резьбой 3/8 дюйма.

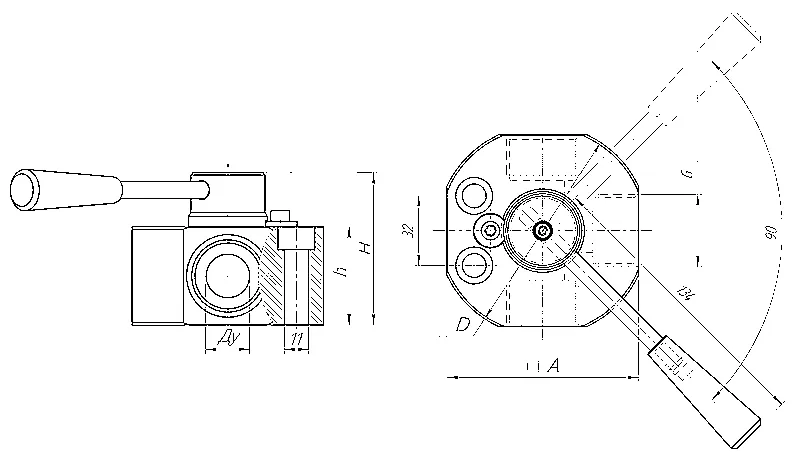

Габаритные и присоединительные размеры
Изображение наглядно демонстрирует компактную конструкцию устройства. Важнейшими для монтажа параметрами являются межосевое расстояние крепежных отверстий (80 мм), позволяющее зафиксировать корпус на раме или плите, и присоединительная резьба 3/8" для подключения гидролиний. Для проверки совместимости с существующим оборудованием необходимо сверить посадочные размеры и тип резьбы.
Состав ремонтного комплекта и типовые отказы
Наиболее подверженными износу элементами гидрораспределителя являются уплотнительные компоненты. В ремонтный комплект, как правило, входят:
| Наименование элемента |
Назначение и причина замены |
| Комплект уплотнений золотника (манжеты, кольца) |
Износ вследствие трения и высокого рабочего давления, приводящий к утечкам масла. |
| Уплотнения присоединительных портов |
Потеря эластичности из-за температурных перепадов и воздействия масла. |
| Возвратная пружина золотника |
Усталость металла при циклических нагрузках, приводящая к изменению усилия возврата. |
Типичные ошибки при подборе
Неверный выбор модификации может привести к некорректной работе гидросистемы или преждевременному выходу узла из строя.
- Ориентация только на тип резьбы: Ключевыми являются параметры давления (до 400 бар) и расхода (до 60 л/мин), тип резьбы – вторичен.
- Игнорирование типа центра (ОЦ/ЗЦ): Установка версии с закрытым центром в систему, рассчитанную на открытый, может вызвать перегрузку насоса и рост температуры.
-
Неучет типа рабочей среды: Хотя гидрораспределитель КГ3ХОЦ 3/8" совместим с разными маслами, применение агрессивных или не предназначенных для гидравлики жидкостей недопустимо.
Примеры оформления заказа
При заказе важно точно указать требуемую модификацию и, при необходимости, сопутствующие материалы.
- Базовый заказ: Гидрораспределитель КГ3ХЗЦ 3/8" для замены вышедшего из строя узла на экскаваторе в Казани.
- Комплексный заказ: Гидрораспределитель КГ3ХОЦ 3/8" в сборе с полным комплектом уплотнений и крепежа для сервисного центра в Екатеринбурге.
- Оптовая поставка: Партия гидрораспределителей обоих типов (КГ3ХОЦ и КГ3ХЗЦ) для оснащения новой линии техники на заводе в Новосибирске.
Часто задаваемые вопросы
Как правильно выбрать между КГ3ХОЦ и КГ3ХЗЦ для моей гидросистемы?
Выбор зависит от схемы питания вашей гидростанции. Модель КГ3ХОЦ с открытым центром применяется в системах с шестеренчатыми или аксиально-поршневыми насосами постоянной производительности. Модель КГ3ХЗЦ с закрытым центром предназначена для систем с насосами регулируемой производительности (например, с компенсатором давления). Критически важно соответствие типа распределителя типу насосного агрегата, иначе возможен перегрев или недостаточное давление.
Какие сроки поставки гидрораспределителя КГ3ХОЦ 3/8" в регионы России?
Стандартные сроки доставки после подтверждения заказа составляют: в Москву и Санкт-Петербург – 1-2 рабочих дня; в Екатеринбург, Новосибирск, Казань, Ростов-на-Дону – 2-4 рабочих дня; в другие города РФ и страны СНГ – от 3 до 7 рабочих дней в зависимости от удаленности и транспортной доступности. Наличие на центральном складе актуально уточнять через сайт.
Как влияет низкое качество гидравлического масла на ресурс распределителя?
Загрязненное масло (высокое содержание твердых частиц, вода, продукты окисления) – основная причина преждевременного износа. Абразивные частицы царапают рабочие поверхности золотника и корпуса, а вода способствует коррозии и разрушению уплотнений. Для сохранения ресурса гидрораспределителя КГ3ХЗЦ 3/8" на уровне заявленных 5 лет необходимо использовать масла с классом чистоты не ниже ISO 4406 19/17/14 и регулярно обслуживать систему фильтрации.
Можно ли подобрать прямой аналог гидрораспределителя КГ3ХОЦ 3/8" под импортную технику?
Да, инженеры компании ГИДРАВЛИКА осуществляют подбор кросс-аналогов по основным параметрам: рабочее давление (400 бар), максимальный расход (60 л/мин), тип подключения (резьба BSP 3/8") и схема золотника (открытый/закрытый центр). Часто распределитель серии КГ3Х является прямой заменой для ряда моделей импортного производства с аналогичными присоединительными размерами.
Поставка по России и завершение
Гидрораспределители торговой марки ГИДРАВЛИК поставляются на российский рынок компанией ГИДРАВЛИКА. Мы гарантируем соответствие продукции заявленным техническим характеристикам, таким как давление 400 бар и расход до 60 л/мин для гидрораспределителя КГ3ХЗЦ 3/8". Осуществляется оперативная доставка во все регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Для профессиональной консультации по подбору, замене или интеграции этого гидравлического компонента в вашу систему, воспользуйтесь формой обратной связи на сайте 777-gidra.ru или свяжитесь с нашими техническими специалистами.
