В сфере промышленной гидравлики ключевым вопросом остается точное управление движением исполнительных механизмов. Дроссели серии Г55, а именно модели Г55-13А и Г55-14А, созданы для решения этой задачи. Эти устройства представляют собой комбинированные аппараты, объединяющие функции дросселирования и регуляции, что обеспечивает стабильную скорость штоков гидроцилиндров вне зависимости от переменной нагрузки. Конструкция данных дросселей включает в себя встроенный предохранительный клапан, что делает их надежным компонентом для защиты гидросистем от перегрузки. Монтаж возможен как в горизонтальной, так и в вертикальной плоскости, что расширяет область их применения. Оба дросселя, Г55-13А и Г55-14А, отличаются высокой надежностью и способностью работать с широким спектром минеральных масел. Настройка рабочего давления и расхода выполняется просто, что упрощает интеграцию в существующие системы.
Назначение и область применения дросселей Г55-13А, Г55-14А
Основное предназначение дросселей Г55-13А и Г55-14А — плавное и точное регулирование скорости перемещения рабочих органов (поршней гидроцилиндров) в гидравлических системах металлорежущих станков, прессового оборудования, манипуляторов и других промышленных машин. Уникальность этих устройств в том, что они поддерживают постоянный расход жидкости через дроссельный узел, компенсируя колебания давления в системе, вызванные изменением нагрузки. Таким образом, скорость движения остается стабильной. Дополнительная функция — защита от перегрузки благодаря встроенному шариковому предохранительному клапану. Установка дросселей Г55-13А и Г55-14А актуальна в контурах, где требуется контроль скорости привода без использования дорогостоящих сервосистем.
Краткие характеристики и габариты
Серия дросселей Г55 представлена двумя основными типоразмерами: Г55-13А с условным проходом 16 мм и Г55-14А с проходом 20 мм. Оба устройства рассчитаны на номинальное давление 100 кгс/см² (10 МПа) и способны выдерживать пиковые нагрузки до 110 кгс/см². Диапазон рабочих температур гидравлической жидкости — от +10°C до +60°C. Масса каждого аппарата составляет 11 кг. Код ТН ВЭД для данной продукции — 8481 80 000 0 (прочие краны и клапаны для труб, котлов, резервуаров).
| Параметр | Г55-13А | Г55-14А |
|---|
| Габаритные размеры (Д×Ш×В), мм, ориентировочно | ~300×150×120 | ~320×160×130 |
| Масса, кг | 11 | 11 |
| Код ТН ВЭД | 8481 80 000 0 |
Устройство и принцип работы
Конструктивно дроссель Г55-13А (как и модель Г55-14А) представляет собой моноблок, объединяющий несколько элементов: корпус, регулирующий золотник, дроссельную щель с лимбом для ручной настройки, шариковый предохранительный клапан, набор пружин и уплотнительных колец. Рабочая жидкость от насоса поступает в отверстие «Подвод». Основной поток проходит через дросселирующую щель, площадь сечения которой регулируется вручную, и направляется к гидроцилиндру. Избыточный поток, не потребленный приводом, отводится через золотниковый узел обратно в бак.
Ключевой элемент — уравновешивающий золотник. По специальным каналам на него воздействует давление как со стороны насоса (подвод), так и со стороны нагрузки (отвод). При изменении нагрузки в гидроцилиндре и, соответственно, давления после дросселя, золотник смещается, изменяя площадь сливного окна. Это автоматически корректирует давление на входе в дроссель, поддерживая постоянный перепад давления на нем, а значит, и постоянный расход. Именно этот принцип действия дросселей Г55-13А и Г55-14А гарантирует стабильную скорость рабочего органа. Если давление превышает настройку предохранительного клапана, он открывается, сбрасывая жидкость в слив, защищая систему.
Технические характеристики в таблице
| Наименование параметра |
Г55-13А |
Г55-14А |
| Рабочее давление (номинальное / максимальное), кгс/см² | 100 / 110 |
| Диапазон температур рабочей среды, °C | от +10 до +60 |
| Тип рабочей среды | Минеральные масла (Т-22, ВНИИНП-403 и аналоги, вязкостью 10–250 сСт) |
| Присоединительные размеры (резьба) | Подвод/Слив: K½", Отвод: K½", ДУ: K⅛" | Подвод/Слив: K¾", Отвод: K½", ДУ: K⅛" |
| Производительность (расход), л/мин | Макс.: 40 | Макс.: 80 |
| Мин.: 4.5 | Мин.: 9.0 |
| Масса, кг | 11.0 |
| Условный проход, мм | 16 | 20 |

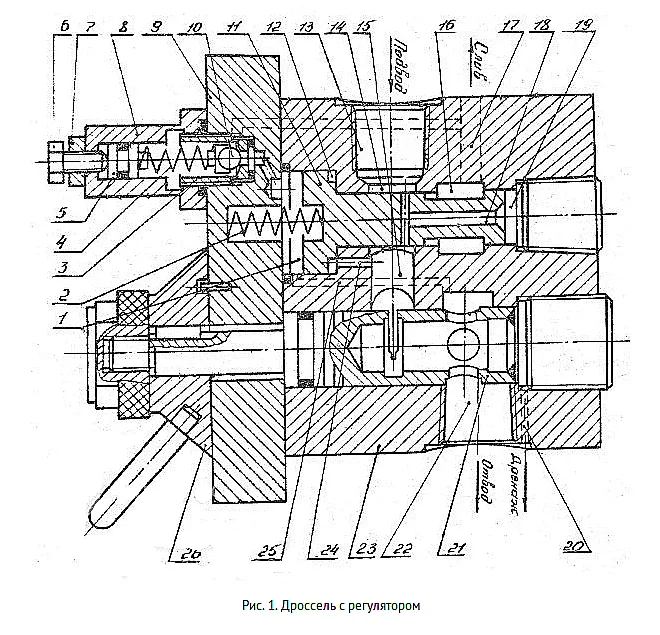

Чертеж общего вида дросселей серии Г55 с обозначением габаритных и присоединительных размеров.

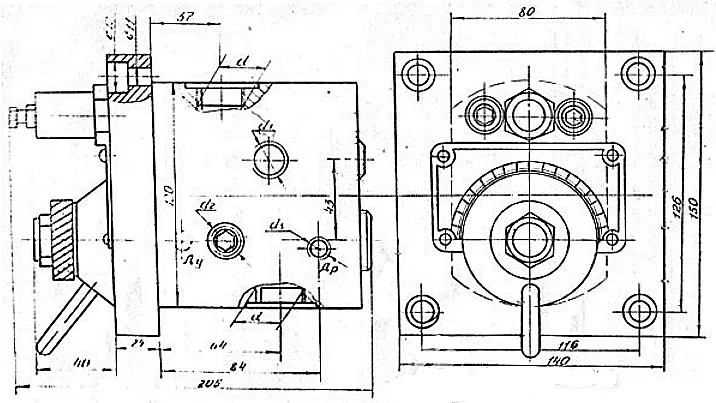

Принципиальная схема, иллюстрирующая движение потока жидкости через дроссель Г55-13А / Г55-14А.
Таблица присоединительных размеров
| Типоразмер |
d (Подвод) |
d1 (Отвод) |
d2 (Слив) |
d3 (ДУ) |
| Г55-13А | K½" | K½" | K½" | K⅛" |
| Г55-14А | K¾" | K½" | K½" | K⅛" |
Температурный режим и срок службы
Дроссели Г55-13А и Г55-14А рассчитаны на работу с гидравлическими маслами, температура которых находится в диапазоне от +10°C до +60°C. Такой режим является стандартным для большинства промышленных гидросистем. Использование жидкости за пределами указанных температур может привести к изменению вязкости, повышенному износу или потере герметичности уплотнений. Срок службы аппаратов напрямую зависит от условий эксплуатации: чистоты рабочей жидкости (класс чистоты не ниже 14 по ГОСТ 17216-71), отсутствия гидроударов и соблюдения номинальных параметров давления. При корректной эксплуатации и своевременном обслуживании ресурс дросселей серии Г55 составляет многие годы.
Гидравлическая загадка: Что общего у дирижера оркестра и дросселя Г55? Оба мастерски регулируют «ход» и следят, чтобы ни один элемент «системы» не вышел на пиковое давление раньше времени. Дирижер — палочкой, а наш дроссель Г55-13А — золотником!
Область применения и совместимое оборудование
Дроссели Г55-13А и Г55-14А широко используются в гидравлических системах отечественного и импортного промышленного оборудования. Основные области: металлообработка (токарные, фрезерные, шлифовальные станки), кузнечно-прессовое оборудование, подъемно-транспортные машины, лесозаготовительная и строительная техника. Они идеально подходят для контуров, где требуется независимая регулировка скорости задвижек, столов, суппортов или манипуляторов. Благодаря резьбовому присоединению (дюймовая коническая резьба К) монтаж дросселя возможен в уже действующие системы с аналогичными интерфейсами.
Состав ремонтного комплекта и часто заменяемые детали
Для поддержания работоспособности дросселей Г55-13А и Г55-14А рекомендуется иметь ремонтный комплект. Наиболее подвержены износу уплотнительные элементы и детали, находящиеся в постоянном движении или под нагрузкой.
| Наименование детали (типовое) | Назначение |
|---|
| Уплотнительные кольца (различных сечений) | Герметизация соединений и подвижных узлов |
| Пружина золотника (2) | Обеспечение возвратного усилия золотника |
| Пружина шарикового клапана (4) | Настройка давления срабатывания предохранительного клапана |
| Шарик клапана (10) | Рабочий элемент предохранительного клапана |
| Втулка-седло (3) | Седло для шарикового клапана |
| Комплект винтов и контргаек | Для регулировки и фиксации настроек |
Эксплуатация в экстремальных условиях и ремонтопригодность
Хотя штатный температурный диапазон дросселей Г55 ограничен +10…+60°C, при использовании морозостойких уплотнений и масел (например, МГЕ-46А) возможна их адаптация к работе при пониженных температурах, вплоть до -40°C. Конструкция аппаратов отличается высокой ремонтопригодностью. Корпусные детали выполнены из прочных материалов, что позволяет проводить многократную замену изношенных внутренних компонентов (золотника, пружин, уплотнений, шарика клапана). Капитальный ремонт дросселя Г55-13А или Г55-14А может быть выполнен как в стационарных условиях мастерской, так и силами квалифицированного персонала непосредственно на объекте эксплуатации, что минимизирует простои оборудования.
Условное обозначение и примеры заказа
Условное обозначение дросселя формируется просто: Г55-13А или Г55-14А. Цифры после дефиса обозначают типоразмер и модификацию. При заказе необходимо указать полное наименование модели. Для получения коммерческого предложения, уточнения наличия и сроков поставки вы можете отправить запрос через форму на нашем сайте.
Пример заявки: «Просим предоставить коммерческое предложение на дроссель с регулятором Г55-14А в количестве 2 шт.» Отправить запрос
Часто задаваемые вопросы (FAQ)
В чем основное отличие дросселя Г55-13А от Г55-14А?
Главное отличие — в пропускной способности и присоединительных размерах. Модель Г55-13А имеет условный проход 16 мм (резьба подвода/слива K½") и максимальный расход 40 л/мин. Модель Г55-14А более производительная: проход 20 мм (резьба подвода/слива K¾") и расход до 80 л/мин. Выбор зависит от расхода вашей гидросистемы.
Можно ли использовать дроссели Г55 с современными синтетическими гидравлическими жидкостями?
Да, можно. Исходная спецификация предполагает работу на минеральных маслах (Т-22, ВНИИНП-403), но допускается применение любых жидкостей с аналогичными смазывающими свойствами и кинематической вязкостью в диапазоне 10–250 сСт, что включает многие распространенные синтетические и полусинтетические масла. Рекомендуется проверить совместимость материала уплотнений с конкретной жидкостью.
Как осуществляется регулировка скорости с помощью дросселя Г55?
Регулировка скорости выполняется вручную поворотом лимба на корпусе аппарата. Поворот по часовой стрелке (от нулевой отметки) увеличивает проходное сечение дроссельной щели и, соответственно, расход жидкости к гидроцилиндру, что приводит к увеличению скорости его перемещения. Поворот против часовой стрелки — уменьшает скорость.
Какова гарантия и срок поставки дросселей Г55-13А / Г55-14А по России?
Гарантийный срок на оборудование составляет 12 месяцев с момента ввода в эксплуатацию при соблюдении правил, изложенных в руководстве. Поставка осуществляется со склада в Екатеринбурге. Сроки доставки в основные регионы РФ (Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород и др.) составляют от 2 до 7 рабочих дней в зависимости от выбранной транспортной компании.
