Для создания высокоточного и производительного оборудования требующего исключительной точности позиционирования и высокой динамики необходимы специализированные приводные устройства. Серия двигателей 5ДВМ представляет собой современные вентильные электродвигатели с возбуждением от редкоземельных постоянных магнитов на роторе. Эти устройства являются идеальным решением для комплектации асинхронных и сервоприводов, где критически важны широкий диапазон регулирования скорости и высокая перегрузочная способность.
Назначение и область применения двигателей серии 5ДВМ
Основное назначение двигателей серии 5ДВМ — работа в составе электроприводов с высокими динамическими характеристиками. Широкий диапазон регулирования частоты вращения, достигающий соотношения 1:10000, делает эти двигатели универсальным решением для сложных технологических задач. Они находят активное применение в высокоточных металлорежущих станках, координатно-расточных и фрезерных центрах с числовым программным управлением (ЧПУ). Незаменимы двигатели 5ДВМ и в современной робототехнике, автоматических сборочных линиях, упаковочном оборудовании, медицинских и измерительных приборах, где требуется точное и плавное перемещение исполнительных органов.
Основные преимущества и конструктивные особенности
Конструкция двигателей серии 5ДВМ базируется на принципе бесколлекторной машины с возбуждением от постоянных магнитов. Это обеспечивает целый ряд эксплуатационных преимуществ по сравнению с традиционными двигателями переменного тока. Отсутствие механических коммутирующих элементов, таких как щетки и коллектор, полностью исключает искрение, повышает надежность и практически сводит к нулю потребность в техническом обслуживании. Встроенные датчики скорости (тахогенератор) и положения ротора обеспечивают формирование точной обратной связи для системы управления.
Для обеспечения безопасности и точной остановки в конструкции предусмотрена возможность оснащения безлюфтовым магнитоэлектрическим тормозом и высокоточным фотоэлектрическим датчиком угловых перемещений. Двигатели серии 5ДВМ способны работать при любом пространственном положении оси вращения и устойчивы к воздействию механических факторов внешней среды, соответствующих группе М8 по ГОСТ 17516.1, что подтверждает их надежность в сложных условиях эксплуатации.
Технические характеристики серии 5ДВМ
Двигатели серии 5ДВМ представлены четырьмя базовыми типоразмерами и несколькими модификациями в каждом, отличающимися длиной и, как следствие, мощностью. В таблице ниже приведены ключевые технические параметры, позволяющие оценить производительность и подобрать оптимальную модель.
| Параметр |
Ед. изм. |
Двигатели 5ДВМ85 |
Двигатели 5ДВМ115 |
| Исполнение по длине |
- |
A |
S |
M |
L |
A |
S |
M |
L |
| Номинальный момент (длительный) |
Н·м |
0.23 |
0.47 |
0.70 |
1.30 |
2.30 |
3.50 |
4.70 |
7.00 |
| Предельная частота вращения |
об/мин |
2000; 3000; 4000; 6000 |
| Параметр |
Ед. изм. |
Двигатели 5ДВМ165 |
Двигатели 5ДВМ215 |
| Исполнение по длине |
- |
A |
S |
M |
L |
A |
S |
M |
L |
| Номинальный момент (длительный) |
Н·м |
10.00 |
13.00 |
17.00 |
23.00 |
23.00 |
35.00 |
47.00 |
70.00 |
| Предельная частота вращения |
об/мин |
1000; 2000; 3000; 4000 |
Принцип работы и подключение
Принцип действия двигателей серии 5ДВМ основан на формировании вращающегося магнитного поля в статоре, которое взаимодействует с постоянными магнитами ротора. Управление переключением фаз статорной обмотки осуществляется электронным блоком управления (сервоусилителем) на основе сигналов от встроенных датчиков положения ротора. Это обеспечивает плавное вращение с точно заданными параметрами скорости и момента.
Для управления используются специализированные регулируемые приводы, такие как серии ЭПБ-2, ЭПБ-3, ЭПБ-4 производства ООО "ЧЭАЗ-Элпри" или цифровые приводы "Вектор" от ЗАО "НТЦ "Приводная техника". Комплектная поставка двигателя серии 5ДВМ с совместимым сервоусилителем гарантирует достижение заявленных динамических характеристик.
Габаритные размеры, масса и присоединительные размеры
Габаритные размеры и масса двигателей варьируются в широких пределах в зависимости от типоразмера и исполнения. Масса моделей серии 5ДВМ составляет от 2.15 кг для самой компактной модели до 70 кг для наиболее мощной. Код ТН ВЭД для данной продукции — 8501. Ключевыми присоединительными размерами, обеспечивающими соосность и передачу крутящего момента, являются диаметр вала и типоразмер фланца. Для точного монтажа на оборудование необходимо руководствоваться прилагаемыми чертежами.
Технологическая шутка про привод
Почему двигатель серии 5ДВМ никогда не теряется на складе? Потому что у него прекрасная система обратной связи и он всегда знает своё точное положение!
Номинальный режим работы и срок службы
Номинальный режим работы двигателей серии 5ДВМ соответствует S1 по ГОСТ 183 (продолжительный режим). Однако они допускают работу в широком спектре режимов S2 – S8 при соблюдении ограничений по моменту в зависимости от скорости вращения. Двигатели обладают высокой перегрузочной способностью, допуская кратковременные пиковые нагрузки до 5 значений номинального момента. Долговечность определяется в первую очередь сроком службы подшипниковых узлов и при соблюдении условий эксплуатации может составлять десятки тысяч часов.
Эксплуатация в стандартных и экстремальных условиях
Двигатели серии 5ДВМ спроектированы для надежной работы в широком диапазоне условий. При стандартном исполнении они рассчитаны на эксплуатацию в закрытых помещениях. Класс защиты позволяет использовать их в средах с повышенной влажностью и запыленностью. Благодаря бесконтактной конструкции и использованию качественных материалов они демонстрируют стабильную работу как при повышенных, так и при пониженных температурах окружающей среды.
Габаритные и присоединительные размеры для точного монтажа представлены на схемах ниже. Все чертежи носят справочный характер, для окончательного расчета необходим консультация специалиста.

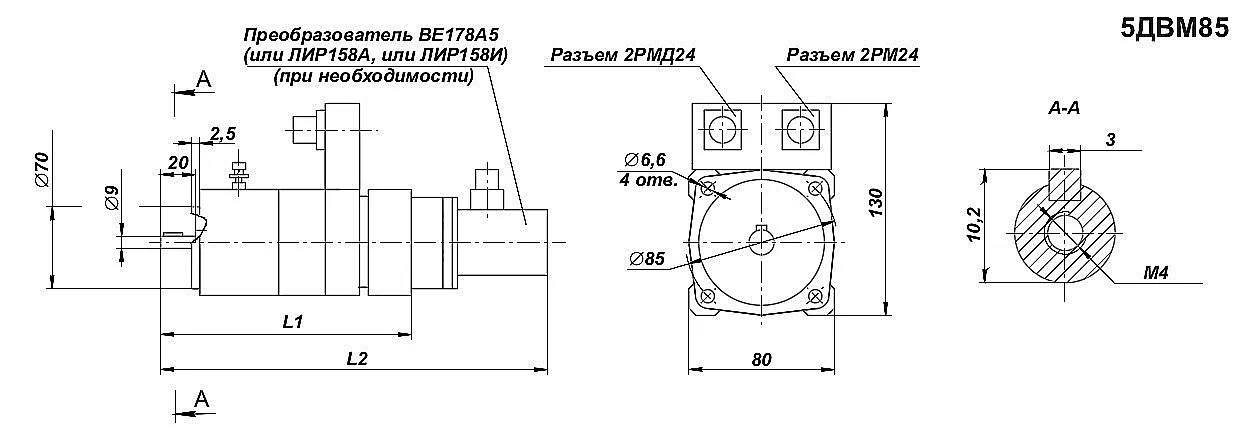

Схема 1. Габариты и присоединение для модели 5ДВМ85.

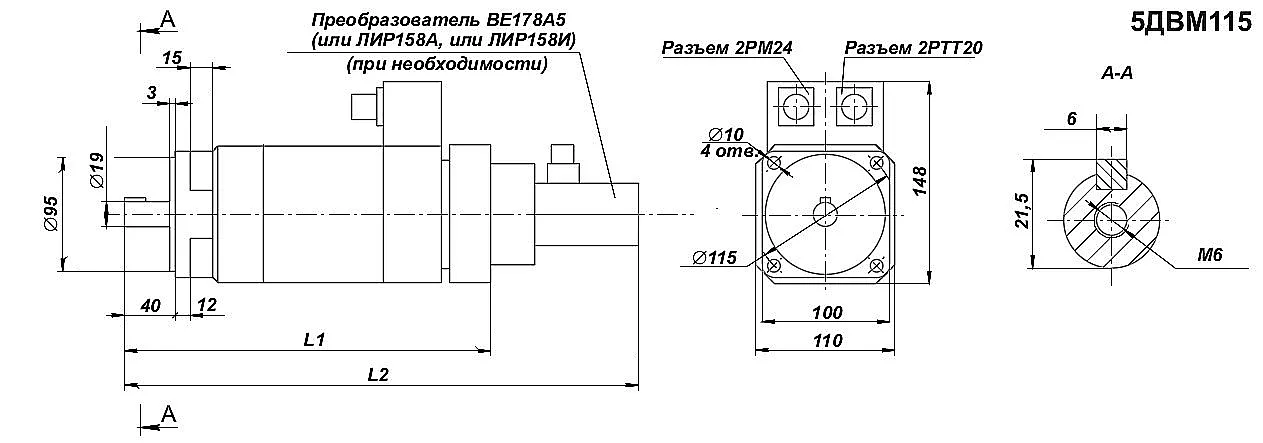

Схема 2. Габариты и присоединение для модели 5ДВМ115.

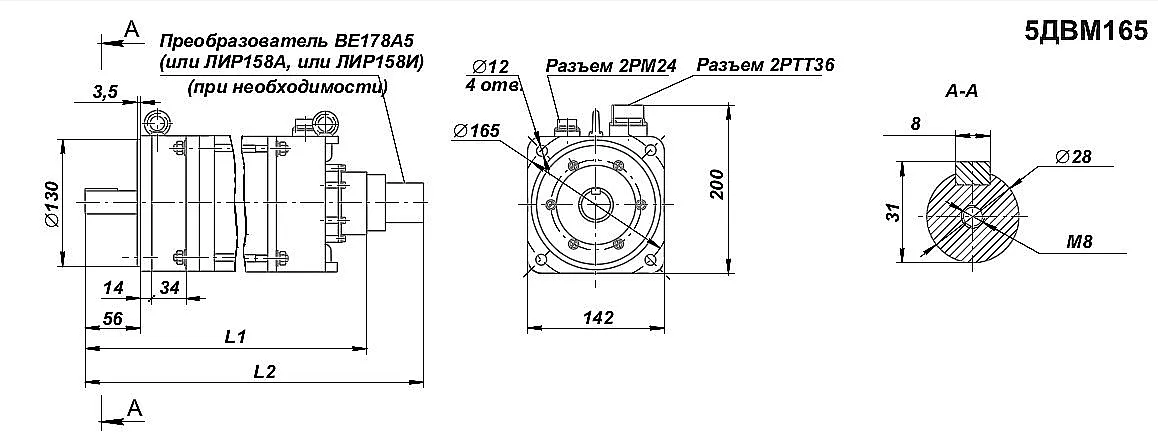

Схема 3. Габариты и присоединение для модели 5ДВМ165.

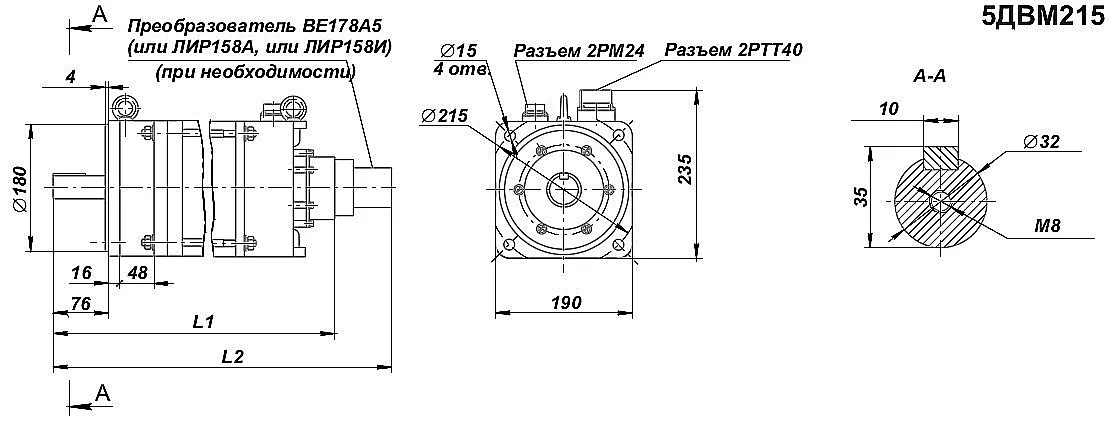

Схема 4. Габариты и присоединение для модели 5ДВМ215.
Сервисное обслуживание и ремонтопригодность
Наиболее часто заменяемыми элементами в процессе длительной эксплуатации двигателя серии 5ДВМ являются подшипниковые узлы. В случае выхода из строя датчиков положения или тахогенератора, они также подлежат замене. Ремонт и обслуживание должны проводиться квалифицированным персоналом с использованием оригинальных запасных частей или сертифицированных аналогов.
Типовой пример маркировки и заказа
Условное обозначение модели содержит ключевую информацию о её параметрах. Пример: 5ДВМ165S-Е-Б-4000, где:
5ДВМ — серия двигателя,
165 — наружный диаметр корпуса, мм,
S — исполнение по длине (A, S, M, L), определяющее величину номинального момента,
Е — наличие встроенного электромагнитного тормоза,
Б — тип датчика положения ротора,
4000 — номинальная частота вращения, об/мин.
Для заказа продукции необходимо уточнить точную спецификацию под ваше оборудование.
