Микропереключатели серии МП — это компактные и высоконадежные устройства, предназначенные для коммутации электрических цепей управления. Они используются для подачи управляющего сигнала при достижении подвижным элементом механизма определенного положения. Эти микропереключатели серии МП широко применяются в станкостроении, на конвейерных линиях, в подъемно-транспортном и другом промышленном оборудовании.
Описание и назначение микропереключателей серии МП
Микропереключатели серии МП служат для коммутации цепей переменного тока до 380 В (50 Гц) и постоянного тока до 220 В. Устройства срабатывают под механическим воздействием упоров, фиксирующих конечные или промежуточные позиции движущихся частей станков, лифтов, ворот и прочих систем. Выбирая микропереключатели серии МП, вы получаете приборы с высоким ресурсом работы и адаптированные к российским условиям эксплуатации.
Габаритные размеры, вес и код ТН ВЭД
Микропереключатели серии МП отличаются компактными размерами, что позволяет интегрировать их даже в стесненные условия оборудования. Вес всех моделей незначителен. Код ТН ВЭД для данной продукции: 8536 50 000 0 – Электрические аппараты для защиты электрических цепей, прочие.
| Модель | Габаритные размеры, мм (ДxШxВ) | Масса (примерная), г |
|---|
| МП 1101М УХЛ3 | 50x34x20 | ~45 |
| МП 1104М УХЛ3 | 50x60x20 / 50x61,5x20 | ~65 |
| МП 1105М УХЛ3 | 50x66,8x20 | ~70 |
| МП 1107М УХЛ3 | 50x49x20 / 50x60x20 | ~60 |
| МП 2106М УХЛ3 | 75x60x20 | ~80 |
Технические характеристики серии МП
Все микропереключатели серии МП спроектированы для интенсивной работы и соответствуют строгим нормам промышленного применения.
| Параметр | Значение |
|---|
| Номинальный рабочий ток In, А | 10 |
| Номинальное напряжение изоляции Ui, В | 660 |
| Контактная группа (исполнение) | 1з + 1р (1 нормально замкнутый + 1 нормально разомкнутый) |
| Диапазон температур, °С | От -45 до +45 |
| Степень защиты (IP) | IP00 (открытое исполнение для установки в защищенных местах) |
| Коммутационная износостойкость, млн. циклов | Не менее 1,6 |
| Климатическое исполнение | УХЛ3 (для умеренного и холодного климата) |
Принцип работы микропереключателей серии МП
Работа микропереключателей серии МП основана на механическом воздействии на привод (толкатель или рычаг). При нажатии на привод происходит быстрое переключение контактной группы из одного положения в другое («перекидывание» контактов). Внутренняя пружинная система обеспечивает четкое, без дребезга, срабатывание и мгновенную коммутацию электрической цепи. Это очень важный этап в выборе микропереключателей серии МП.
Температурный режим и срок службы
Микропереключатели серии МП разработаны для работы в широком температурном диапазоне — от -45°C до +45°C. Это позволяет использовать их в неотапливаемых цехах и на оборудовании, работающем в северных регионах. Заявленный ресурс составляет не менее 1,6 миллионов циклов включения-выключения, что при умеренной эксплуатации гарантирует многолетнюю безотказную службу приборов. Таким образом, срок службы микропереключателей серии МП напрямую зависит от интенсивности их использования и соблюдения условий эксплуатации.
Область применения и совместимое оборудование
Микропереключатели серии МП — незаменимый элемент в автоматике и системах управления. Их применяют:
— В металлообрабатывающих, деревообрабатывающих и других станках в качестве концевых выключателей для ограничения хода суппортов, столов, кареток.
— В лифтовом и подъемном оборудовании для контроля положения кабины.
— В роботизированных линиях и конвейерах для подсчета деталей или смены режима работы.
— В дверных и воротных системах для безопасности (сигнализация открытого состояния).
Универсальность типов привода позволяет подобрать микропереключатели серии МП практически для любой задачи.
Состав ремонтного комплекта и часто заменяемые части
Основными расходными элементами в микропереключателях серии МП являются подвижные контакты и пружины. В полевых условиях ремонт, как правило, сводится к замене всего узла в сборе, так как устройство имеет компактную неразборную конструкцию. Однако на складах ГИДРАВЛИКА всегда имеется запас наиболее востребованных моделей для быстрой замены.
Что выходит из строя чаще всего:
— Износ контактной группы при коммутации больших индуктивных нагрузок.
— Механическая поломка привода (рычага, ролика) при чрезмерном усилии или ударе.
— Ослабление или поломка возвратной пружины.
Условное обозначение микропереключателей серии МП
Расшифровка кода модели: МП X1X2X3M УХЛ3 исп.XX.XA
- МП — Микропереключатель.
- X1 (1 или 2): Габаритная серия.
- X2X3 (01, 04, 05, 07, 06): Тип привода и конструктивное исполнение.
- М — Модернизированный.
- УХЛ3 — Климатическое исполнение.
- исп.XX.XA — Исполнение и вид контактной группы (01.1А = 1з+1р).
Например, МП 1105М УХЛ3 исп.01.1А — это микропереключатель первой габаритной серии с приводом типа «толкатель с роликом», климатического исполнения УХЛ3, с контактной группой «1з+1р». Эта маркировка является ключевой при поиске микропереключателей серии МП.
Габаритные и установочные размеры микропереключателей серии МП
Для корректного монтажа представлены чертежи всех моделей. Габариты и посадочные отверстия стандартизированы, что облегчает замену аналогов.

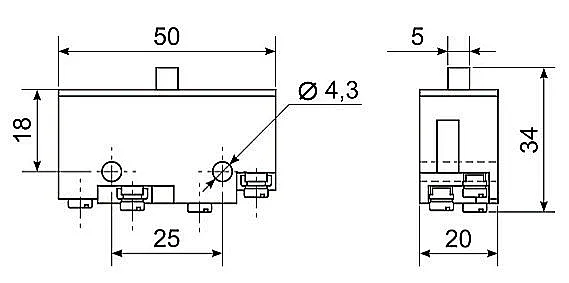

МП 1101М УХЛ3 исп.01.1А — микропереключатель с прямым толкателем, базовое крепление.

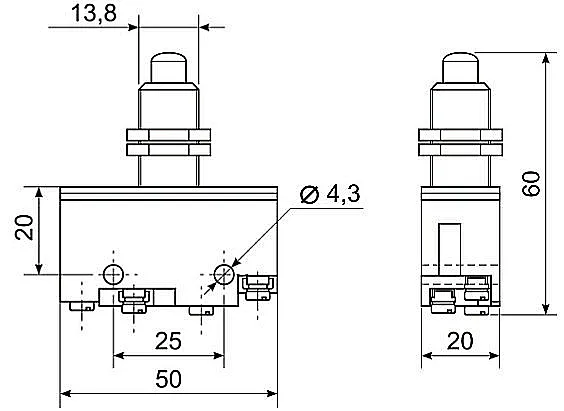

МП 1104М УХЛ3 исп.01.1А — микропереключатель с сферическим толкателем, фронтальный монтаж.

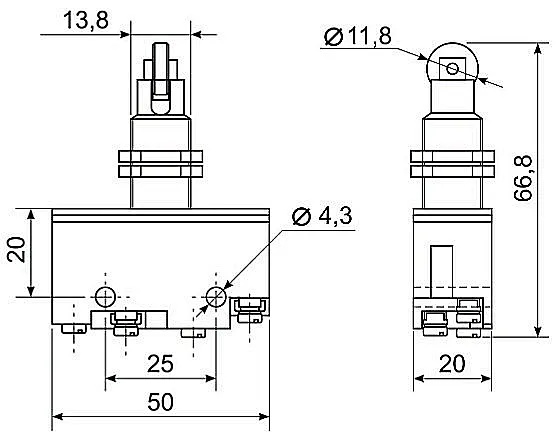

МП 1105М УХЛ3 исп.01.1А — микропереключатель с роликовым толкателем, фронтальный монтаж.

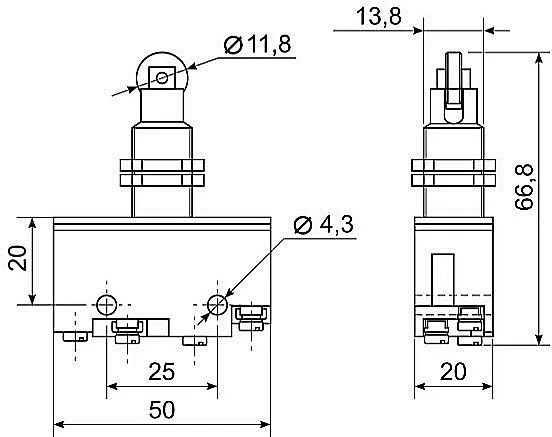

МП 1105М УХЛ3 исп.03.1А — микропереключатель с поперечным роликовым толкателем, фронтальный монтаж.

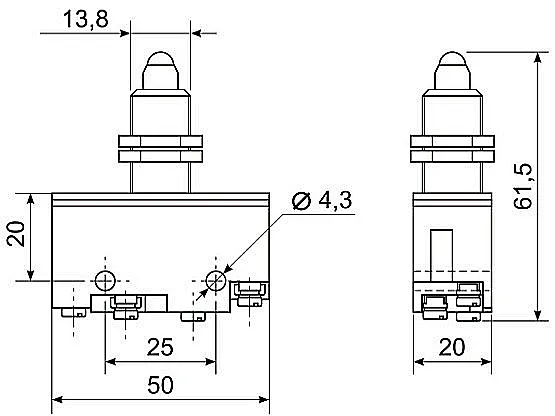

МП 1104М УХЛ3 исп.03.1А — микропереключатель с толкателем-шариком, фронтальный монтаж.

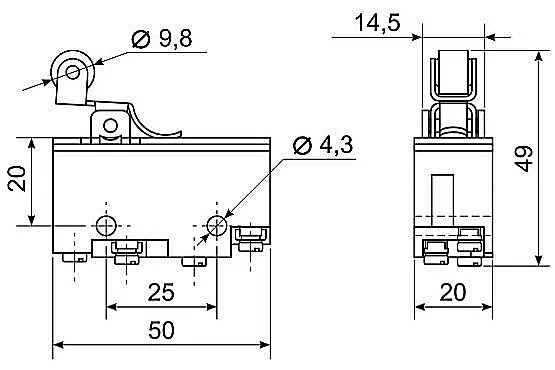

МП 1107М УХЛ3 исп.01.1А — микропереключатель с рычагом и роликом, базовое крепление.

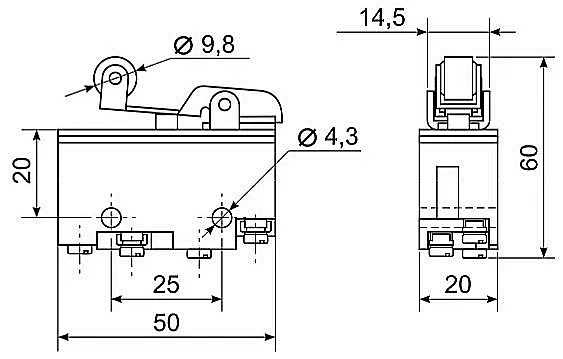

МП 1107М УХЛ3 исп.03.1А — микропереключатель с прямым рычагом и роликом, базовое крепление.

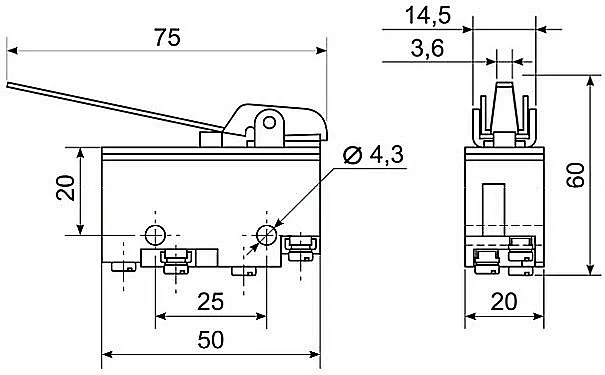

МП 2106М УХЛ3 исп.01.1А — микропереключатель с рычагом (вторая габаритная серия), базовое крепление.
Примеры оформления заказа микропереключателей серии МП
Для заказа необходимой модели укажите ее полное обозначение:
Пример 1: Микропереключатель МП 1105М УХЛ3 исп.01.1А (с роликом), артикул 111004 — 10 шт.
Пример 2: Микропереключатель МП 1107М УХЛ3 исп.03.1А (прямой рычаг с роликом), артикул 111007 — 5 шт.
Пример 3: Микропереключатель МП 1101М УХЛ3 исп.01.1А (базовый толкатель), артикул 111001 — 20 шт.
Выбрать и заказать надежные микропереключатели серии МП вы можете напрямую у нас, отправив запрос через форму заказа.
Часто задаваемые вопросы по микропереключателям серии МП
Как выбрать подходящую модель микропереключателя серии МП?
Выбор зависит от способа монтажа и типа воздействующего элемента. Для нажатия плоской поверхностью подойдут модели с толкателем (МП 1101М). Для воздействия от движущихся кулачков или скосов лучше выбрать модели с роликовым толкателем (МП 1105М) или рычагом с роликом (МП 1107М) для уменьшения износа. Модель МП 2106М предназначена для случаев, когда требуется рычаг большей длины.
Каковы сроки поставки и доставки по России?
Основные модели микропереключателей серии МП обычно находятся на складе. Доставка осуществляется во все регионы РФ транспортными компаниями (Деловые Линии, ПЭК, СДЭК и другие) или почтой.
Возможно ли использование микропереключателей серии МП на открытом воздухе?
Нет, в стандартном исполнении (степень защиты IP00) микропереключатели серии МП предназначены для установки внутри шкафов управления, корпусов и других мест, защищенных от прямого попадания пыли и влаги. Для уличного использования потребуется дополнительный защитный кожух.
Совместимы ли микропереключатели серии МП с импортными аналогами по размерам?
В большинстве случаев да. Габаритные и установочные размеры микропереключателей серии МП соответствуют распространенным мировым стандартам для микровыключателей. Однако перед заменой рекомендуем свериться с чертежами или проконсультироваться с нашими специалистами.
ГИДРАВЛИКА осуществляет прямые поставки надежных микропереключателей серии МП со склада. Мы гарантируем качество продукции, полное соответствие техническим характеристикам и оперативную доставку в любой город России. Для заказа и консультаций обращайтесь по контактам, указанным в разделе «Контакты».
