Выключатели концевые серии ВК-200, ВК-300

Концевые выключатели серий ВК-200 и ВК-300 представляют собой надежные электромеханические устройства, предназначенные для коммутации электрических цепей управления, контроля положения и подачи сигналов в промышленном оборудовании. Эти путевые выключатели – ключевой элемент систем автоматизации, обеспечивающий безопасное отключение или переключение режимов работы при достижении подвижными частями механизмов заданных граничных положений. Обе серии, ВК-200 и ВК-300, отличаются высокой механической износостойкостью и универсальностью применения, что делает их востребованными на российском рынке промышленной автоматики. Использование выключателей концевых серии ВК-200, ВК-300 позволяет создать эффективную и надежную систему позиционирования.

Описание и назначение концевых выключателей ВК

Концевые (или путевые) выключатели серии ВК-200 и ВК-300 – это коммутационные аппараты, основная функция которых заключается в замыкании или размыкании электрической цепи управления в зависимости от физического положения управляющего элемента – приводного рычага. Когда движущаяся часть станка, крана, конвейера или другого механизма воздействует на рычаг выключателя, происходит переключение контактов, инициирующее остановку, реверс или изменение алгоритма работы.

Поставка выключателей концевых серии ВК-200, ВК-300 от компании ГИДРАВЛИКА гарантирует наличие полного модельного ряда с различными типами привода и фиксации, что позволяет инженерам и проектировщикам подобрать оптимальное решение для конкретной задачи. Универсальные выключатели концевые серии ВК-200, ВК-300 применяются в условиях цехов, на открытых площадках и в прочих сложных производственных средах.

Габариты, вес и коды изделий

Концевые выключатели серий ВК-200 и ВК-300 имеют схожие габаритные и присоединительные размеры, что упрощает их взаимозаменяемость при модернизации. Корпуса всех моделей изготовлены из легкого и прочного силумина. Основное внешнее отличие серии ВК-300 – наличие герметичного кабельного ввода (сальника) для подключения внешней проводки, в то время как у базовой серии ВК-200 такой ввод может отсутствовать.

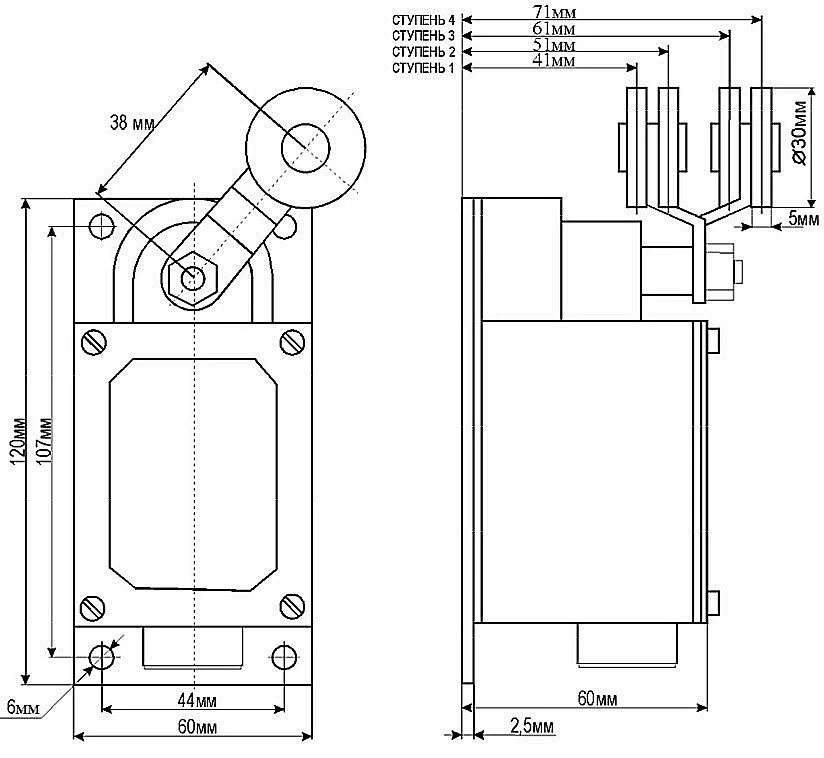

Вид сбоку и основные габаритные размеры концевых выключателей ВК-200, ВК-300.

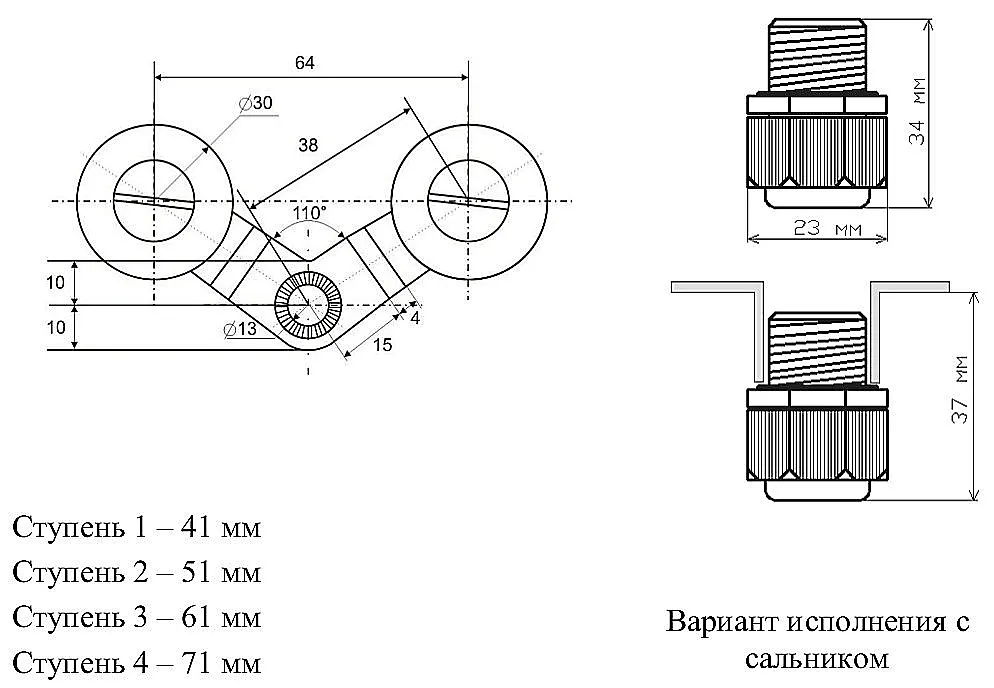

Вид сверху, схема расположения монтажных отверстий и подводящих кабелей для серий ВК-200 и ВК-300.

Технические характеристики выключателей ВК-200 и ВК-300

Технические параметры концевых выключателей делают их пригодными для эксплуатации в широком спектре промышленных применений.

Принцип работы и конструктивные особенности

Принцип действия выключателей концевых серии ВК-200, ВК-300 основан на механическом воздействии. Внешняя сила, приложенная к подвижному приводному рычагу с роликом, вызывает его поворот. Это движение через систему кулачков или толкателей передается на подвижные контакты, заставляя их переключаться из одного состояния в другое (размыкать один и замыкать другой контур). Особенностью данных серий является разнообразие типов фиксации: существуют модели с самовозвратом рычага в исходное положение после прекращения воздействия, а также модели с фиксацией контактов в крайних положениях, что удобно для двухпозиционных переключателей. Надежность работы каждого выключателя концевого серии ВК-200, ВК-300 обеспечивается продуманной кинематической схемой и качественными материалами контактов.

Температурный режим и срок службы

Выключатели концевые серии ВК-200, ВК-300 рассчитаны на длительную эксплуатацию в широком температурном диапазоне от –50°C до +50°C. Использование специальных морозостойких материалов и смазок обеспечивает работоспособность механизма даже в суровых российских зимних условиях. При соблюдении норм эксплуатации (не превышая номинальных токов и напряжения, а также допустимой частоты коммутаций) механический ресурс устройства составляет не менее 1 000 000 срабатываний. Электрический срок службы зависит от коммутируемой нагрузки, но при работе в цепях управления (катушки контакторов, реле) он сопоставим с механическим.

Как отличить оптимиста от пессимиста на производстве? Оптимист считает, что концевой выключатель ВК-200 сработает в нужный момент. Пессимист — перестраховывается и ставит сразу два выключателя концевых серии ВК-200, ВК-300 в разные крайние положения.

Область применения и совместимое оборудование

Выключатели серий ВК-200 и ВК-300 используются повсеместно в промышленности для ограничения хода и позиционирования. Вот основные сферы их применения:

Подъемно-транспортное оборудование: мостовые, козловые, консольные краны (ограничение движения тележки и подъемного механизма).
Металлообрабатывающие станки: токарные, фрезерные, шлифовальные станки с ЧПУ и без (ограничение хода суппортов, столов, кареток).
Конвейерные системы и рольганги: контроль положения шторок, заслонок, сигнализация о наличии изделия в зоне.
Складская техника: штабелеры, ричтраки, автоматизированные складские системы (AS/RS).
Дверные системы и ворота: автоматические промышленные ворота, лифты (сигнализация открытия/закрытия).

Универсальные электрические характеристики позволяют интегрировать выключатели концевые серии ВК-200, ВК-300 в схемы управления как на переменном (220В, 380В), так и на постоянном токе (110В, 220В), что соответствует большинству отечественных и зарубежных стандартов.

Расшифровка условного обозначения (шифра)

Маркировка моделей выключателей строится по единому принципу, позволяющему определить их основные особенности:

Пример: ВК-300-БР-11-67У2-23

• ВК – выключатель концевой.
• 300 – серия с сальником (200 – серия без сальника).
• БР – тип привода: БР – рычаг с роликом; БВ – «У»-образный рычаг с роликом на каждом плече.
• 11 – климатическое исполнение и категория размещения (У2, УХЛ2).
• 67 – степень защиты IP67.
• У2 – категория размещения для макроклиматических районов с умеренным климатом.
• 23 – порядковый номер модификации, определяющий направление хода и тип фиксации (самовозврат или фиксация).

Номенклатура моделей серий ВК-200 и ВК-300

Примеры заказа

Для оборудования, работающего в сыром цеху, требуется концевой выключатель с самовозвратом и защитой от влаги. Оптимальный выбор – ВК-300-БР-11-67У2-21 (с сальником, ход вправо).
Для станка с двухсторонним ограничением хода каретки подойдут два выключателя: ВК-200-БР-11-67У2-21 (правый предел) и ВК-200-БР-11-67У2-22 (левый предел).
Для механизма с необходимостью фиксации положения (например, переключатель режимов) выбирается модель с фиксацией, например, ВК-300-БР-11-67У2-23.

Для оформления заказа на любые выключатели концевые серии ВК-200, ВК-300, уточнения наличия и стоимости воспользуйтесь формой заказа на сайте или свяжитесь с нами через раздел Контакты.

Ремонт и эксплуатация в полевых условиях

Конструкция выключателей серий ВК-200 и ВК-300 отличается ремонтопригодностью. При необходимости в полевых условиях возможна замена наиболее подверженных износу элементов «ремкомплекта»: приводного рычага с роликом, возвратных пружин и контактной группы. Для серии ВК-300 также доступна замена уплотнительного сальника. Это позволяет быстро восстановить работоспособность оборудования без замены всего аппарата, что особенно ценно в условиях удаленных объектов или при срочном ремонте.

Поставка и доставка по России

Компания ГИДРАВЛИКА осуществляет прямые поставки надежных выключателей концевых серии ВК-200, ВК-300 с собственного склада в Екатеринбурге. Мы гарантируем наличие полного ассортимента серий ВК-200 и ВК-300, представленных в каталоге. Доставка осуществляется надежными транспортными компаниями во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону, а также в отдаленные города и промышленные центры. Работаем как с разовыми заказами, так и с постоянными клиентами на договорной основе.
