Наша компания специализируется на поставке надежных электрических компонентов для промышленного и транспортного сектора. В этой статье мы подробно расскажем об одной из самых востребованных позиций в нашем каталоге — выключателях управления серии ВУ22Т. Эти устройства являются незаменимыми элементами в схемах управления кранового, тягового оборудования и городского транспорта.
Описание и назначение выключателей управления ВУ22Т
Выключатели управления серии ВУ22Т представляют собой однополюсные рычажные аппараты с непосредственным приводом. Основное назначение данной серии — продолжительное проведение тока в номинальном режиме, а также оперативное включение и отключение электрических цепей. Важно отметить, что выключатели управления серии ВУ22Т эффективно работают как в цепях постоянного, так и переменного тока частотой 50Гц. Именно эти качества делают выключатели управления серии ВУ22Т идеальным выбором для оснащения тягового и кранового электрооборудования, а также различного подвижного состава городского транспорта, такого как трамваи, троллейбусы и метро.
Краткое описание и модельный ряд
В стандартной номенклатуре серия представлена двумя основными моделями, которые различаются по номинальному току и некоторым конструктивным особенностям. Мы поставляем обе модификации выключателей управления серии ВУ22Т, что позволяет гибко подобрать решение под конкретные параметры вашей системы.
Вес каждой единицы выключателя управления серии ВУ22Т составляет примерно 0,2-0,25 кг, что обеспечивает легкость монтажа. Габаритные размеры моделей стандартизированы и составляют в среднем 50x35x75 мм (ШxВxГ). Данное оборудование классифицируется под кодом ТН ВЭД 8536 50 000 0 (электрические аппараты для коммутации или защиты электрических цепей).
Основные параметры и упаковка моделей серии ВУ22Т
| Модель выключателя управления |
Номинальный ток, А |
Приблизительный вес, кг |
Кол-во в упаковке, шт |
| ВУ22Т-2Б1-У3 |
20 |
~0.20 |
50 |
| ВУ22Т-2Б5-У3 |
40 |
~0.25 |
50 |
Технические характеристики выключателей
Для удобства выбора мы свели ключевые параметры популярных моделей серии ВУ22Т в общую таблицу. Обратите внимание на конструктивные различия, такие как материал контактов и наличие камеры гашения дуги, которые напрямую влияют на область применения и долговечность.
Сводная таблица технических характеристик выключателей управления серии ВУ22Т
| Параметр |
ВУ22Т-2Б1-У3 |
ВУ22Т-2Б5-У3 |
| Конструкция |
Привод |
С ручным возвратом, рычажный |
| Гашение дуги |
Без гашения дуги |
С гашением дуги |
| Материал контактов |
Медь |
Серебросодержащие |
| Номинальное напряжение, В |
Постоянный ток |
550 |
250 |
| Переменный ток |
- |
380 |
| Номинальный ток выключателя, А |
20 |
40 |
| Коммутируемые токи, А |
Постоянный, ном. |
20 |
1 |
| Переменный, ном. |
- |
20 |
| Постоянный, пред. |
23 |
2 |
| Переменный, пред. |
- |
50 |
| Механическая износостойкость, циклов ВО |
200 000 |
| Электрическая износостойкость, циклов ВО |
50 000 |
| Степень защиты (IP) |
IP00 (открытое исполнение для установки в закрытых щитах) |
Принцип работы и конструктивные особенности
Принцип действия выключателей управления серии ВУ22Т основан на механическом замыкании и размыкании силовых контактов с помощью рычажного привода. Оператор вручную переводит рычаг в одно из фиксированных положений («Включено» или «Отключено»), что через систему толкателей и пружин приводит в движение контактный мостик. Именно такая простая и проверенная временем конструкция обеспечивает высокую надежность и четкую коммутацию. Высокая механическая износостойкость в 200 000 циклов подтверждает надежность этой схемы. Для удобства подключения выключатели имеют винтовые зажимы, обеспечивающие надежный электрический контакт.
Температурный режим и срок службы
Выключатели управления серии ВУ22Т рассчитаны на эксплуатацию в широком диапазоне температур окружающей среды. Стандартный режим работы составляет от -40°C до +40°C, что позволяет использовать их в неотапливаемых помещениях и на открытых площадках в большинстве регионов России. Заявленный срок службы до капитального ремонта напрямую зависит от интенсивности использования и условий эксплуатации. При работе в номинальных режимах и соблюдении правил монтажа ресурс до замены основных узлов (контактов, пружин) составляет не менее 10-15 лет. Следует также помнить, что выключатели управления серии ВУ22Т рассчитаны на конкретные номинальные и предельные токи, превышение которых сокращает эксплуатационный ресурс.
Что общего у надежного выключателя и хорошего анекдота? И то, и другое должно срабатывать четко и по первому требованию. Поэтому перед установкой проверьте: ваш выключатель управления серии ВУ22Т готов к работе или ему еще нужно «дозреть» на полке?
Область применения и используемое оборудование
Как уже отмечалось, основная сфера применения выключателей управления серии ВУ22Т — это цепи управления промышленного оборудования. Конкретные примеры использования включают в себя:
• Крановое хозяйство: мостовые, козловые, портальные краны. Выключатели служат для включения силовых цепей двигателей передвижения, подъема или для управления освещением и сигнализацией.
• Транспортная отрасль: электрооборудование трамваев, троллейбусов, электропоездов, рельсового городского транспорта. Используются в цепях управления вспомогательными машинами (компрессорами, вентиляторами) или цепях освещения.
• Станочный парк: некоторые модели станков с ЧПУ и тяжелого металлообрабатывающего оборудования, где требуется ручное дублирование функций управления.
• Распределительные щиты: в качестве ручных вводных или секционных выключателей в схемах постоянного тока напряжением до 550В.
Ремонтопригодность и запасные части
Одним из ключевых преимуществ выключателей управления серии ВУ22Т является их высокая ремонтопригодность. Конструкция позволяет проводить замену основных изнашиваемых узлов без специального инструмента в полевых условиях. Это критически важно для транспортных предприятий и крановых служб, где простой оборудования ведет к большим убыткам. Наиболее подверженными износу элементами являются силовые контакты и возвратные пружины.
Стандартный ремонтный комплект для выключателей управления серии ВУ22Т, как правило, включает:
• Комплект подвижных и неподвижных контактов (в зависимости от модели — медных или серебросодержащих).
• Возвратная пружина рычажного механизма.
• Фиксирующая скоба или шплинт.
• Комплект винтов для крепления.
Приобрести данные расходные материалы можно отдельно, что значительно продлевает общий срок службы аппарата.
Работа в экстремальных условиях и совместимость
Конструкция выключателей управления серии ВУ22Т изначально разрабатывалась с учетом требований отечественных стандартов и сложных условий эксплуатации. Возможность работы при температуре -40°C достигается за счет применения специальных морозостойких материалов в изоляции и механических частях. Аппараты полностью совместимы со стандартными российскими нормами по электрооборудованию и не требуют использования каких-либо специальных масел или смазок. Как уже упоминалось, ремонт может осуществляться силами персонала на месте без отправки устройства на завод-изготовитель, что является весомым преимуществом для удаленных объектов.
Условное обозначение (шифр)
Маркировка моделей выключателей управления серии ВУ22Т имеет четкую структуру:
ВУ22Т-2БХ-У3, где:
• ВУ — Выключатель Управления.
• 22 — номер серии.
• Т — с непосредственным приводом (тяговый тип).
• 2 — число полюсов (однополюсный на два направления).
• Б — с возвратом действием руки оператора.
• Х (1 или 5) — климатическое исполнение и вид материала контактов (1 — для умеренного климата, медь; 5 — с гашением дуги, серебро).
• У3 — категория размещения У3 (для работы в макроклиматических районах с умеренным климатом в закрытых помещениях без регулирования климатических условий).
Габаритные и присоединительные размеры
Все выключатели управления серии ВУ22Т имеют унифицированные посадочные и присоединительные размеры, что упрощает их взаимозаменяемость и монтаж на стандартную монтажную панель или дин-рейку (через переходную планку).

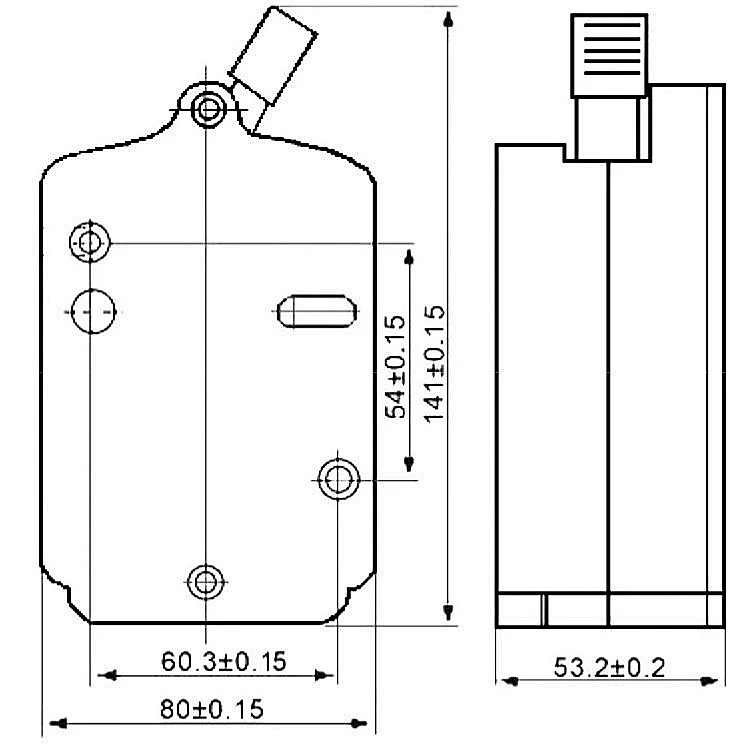

Чертеж с габаритными и установочными размерами выключателя управления серии ВУ22Т. На изображении показаны основные монтажные отверстия и расстояния между клеммами.
Примеры заказа и варианты поставки
Для заказа выключателя управления серии ВУ22Т вам необходимо определиться с требуемой моделью, исходя из тока нагрузки и типа коммутируемой цепи. Например, для цепи управления двигателем постоянного тока 550В нужна модель ВУ22Т-2Б1-У3, а для силовой цепи 380В переменного тока с частыми коммутациями лучше подойдет ВУ22Т-2Б5-У3 с дугогашением.
Вы можете оформить заказ прямо на нашем сайте, добавив нужную позицию в корзину, или связаться с нашими менеджерами через форму обратной связи. Мы обеспечиваем оперативную отгрузку со склада в Екатеринбурге и доставку в любой регион России транспортными компаниями или почтой.
Часто задаваемые вопросы (FAQ) по выключателям серии ВУ22Т
Мы собрали ответы на самые распространенные вопросы, которые возникают у наших клиентов при выборе и эксплуатации данного оборудования.
1. Как правильно выбрать нужную модификацию выключателя управления серии ВУ22Т?
Выбор зависит от двух ключевых параметров: типа тока и номинального тока нагрузки. Для цепей постоянного тока напряжением до 550В подойдет модель ВУ22Т-2Б1-У3 на 20А. Для цепей переменного тока 380В с более высокими коммутируемыми токами (до 40А номинальных и 50А предельных), а также там, где важна безопасность и долговечность контактов, рекомендуется модель ВУ22Т-2Б5-У3 с серебряными контактами и камерой гашения дуги.
2. Каковы сроки поставки и доставки по России?
Основные модели выключателей управления серии ВУ22Т обычно есть в наличии на нашем складе в Екатеринбурге. Отгрузка осуществляется в течение 1-2 рабочих дней после подтверждения заказа. Доставка в крупные города, такие как Москва, Санкт-Петербург, Новосибирск, Казань, Нижний Новгород, Челябинск, Самара, Омск, Ростов-на-Дону, занимает 3-7 дней в зависимости от выбранной транспортной компании. В отдаленные регионы сроки могут увеличиться до 10-14 дней.
3. Какие условия эксплуатации необходимо соблюдать?
Выключатели серии ВУ22Т предназначены для работы в закрытых помещениях (категория У3) при температуре от -40°C до +40°C и относительной влажности до 80% при +25°C. Рабочее положение — вертикальное, рукояткой вниз, с допустимым отклонением до 10° в любую сторону. Запрещается эксплуатация в средах, содержащих агрессивные пары, взрывоопасные смеси, а также в условиях сильной запыленности без дополнительного защитного кожуха.
4. Совместимы ли выключатели ВУ22Т с современным импортным оборудованием?
Да, полностью. Эти выключатели соответствуют базовым международным нормам по коммутации цепей управления. Их электрические параметры (номинальные токи и напряжения) стандартизированы. Единственный нюанс — это габаритные и присоединительные размеры, которые могут отличаться от импортных аналогов. Поэтому при замене иностранного выключателя на российский аналог серии ВУ22Т может потребоваться изготовление переходной монтажной планки или адаптера для клемм.
Заключение и условия поставки
Выключатели управления серии ВУ22Т производства компании ГИДРАВЛИКА — это проверенное, надежное и ремонтопригодное решение для ответственных цепей управления на промышленных и транспортных объектах по всей России. Мы поставляем оригинальную продукцию напрямую со склада в Екатеринбурге, гарантируя ее качество и соответствие технической документации. На все позиции действует гарантия. Мы организуем доставку в любой уголок страны через проверенных логистических партнеров. Для получения консультации, составления технической спецификации или оформления заказа свяжитесь с нашими специалистами по телефону или через форму на сайте https://777-gidra.ru/.
