Выключатели концевые серии ВУ-150М, ВУ-250М

Надежные и проверенные выключатели концевые серии ВУ-150М, ВУ-250М представляют собой основу для эффективного управления системами контроля и автоматики на промышленных объектах. Это коммутационные устройства, предназначенные для размыкания и замыкания электрических цепей, подачи сигналов на контроллеры или непосредственного отключения оборудования. Основная задача выключателей серии ВУ — обеспечение безопасности и точного позиционирования механизмов, а также дистанционное управление процессами в условиях производства.

Назначение и основные преимущества

Сфера применения данных выключателей крайне широка. Они устанавливаются на различные производственные линии, станки с ЧПУ, рольганги, конвейерные установки, лифтовое оборудование, крановые системы и прочие механизмы, где требуется точный контроль крайних положений или иных заданных точек срабатывания. Использование именно выключателей серии ВУ-150М, ВУ-250М гарантирует высокую долговечность, стабильность работы в условиях вибрации, запыленности и возможных перепадов температур, что особенно важно для российского климата и условий эксплуатации на отечественных предприятиях.

Бренд ГИДРАВЛИКА поставляет данные устройства как отдельно, так и в составе комплектующих для модернизации или ремонта гидравлических и пневматических систем. Подключение такого оборудования часто осуществляется через специализированные электрические шкафы управления.

Габаритные размеры, вес и код ТН ВЭД

Модели серии ВУ отличаются компактностью и надежностью конструкции. Устройства предназначены для монтажа непосредственно на оборудование. Общий диапазон размеров по серии зависит от конкретной модели (ВУ-150М или ВУ-250М). Степень защиты корпуса соответствует IP44, что обеспечивает надежную работу в условиях повышенной запыленности и брызг воды.

Технические характеристики серии ВУ

Принцип работы и конструктивные особенности

В основе работы выключателей концевых серии ВУ-150М, ВУ-250М лежит механический принцип. Устройство приводится в действие внешним воздействующим элементом — так называемым "кулачком" или упором, который закреплен на движущейся части механизма (каретке, двери, грузе). При достижении этой частью заданной позиции упор воздействует на приводной поворотный вал выключателя. Вращение вала через редуктор с передаточным отношением 1:50 передается на микропереключатель (или микропереключатели), которые непосредственно размыкают или замыкают силовые цепи управления.

Именно наличие редуктора существенно увеличивает точность срабатывания и позволяет снизить ударные нагрузки на контактную группу, что напрямую влияет на срок службы всего устройства. Такая конструкция делает выключатели серии ВУ-150М, ВУ-250М невероятно надежными и подходящими для тяжелых условий эксплуатации.

Температурный режим, срок службы и работа в экстремальных условиях

Конструкция выключателей рассчитана на эксплуатацию в широком диапазоне температур, характерном для большинства промышленных помещений и цехов в России. Хотя точные граничные значения для данной модификации требуют уточнения, подобные устройства, как правило, сохраняют работоспособность при температурах от -25°C до +40°C.

Срок службы выключателей концевых серии ВУ-150М, ВУ-250М напрямую зависит от интенсивности использования (количества циклов срабатывания) и условий эксплуатации. При соблюдении номинальных электрических нагрузок и в условиях нормальной промышленной среды ресурс составляет десятки тысяч циклов включения-выключения.

Важным преимуществом для российского потребителя является широкая доступность данных устройств и их ремонтопригодность. При выходе из строя наиболее часто изнашиваемых компонентов — микропереключателей или пружин — возможна замена. В ряде случаев ремонт может быть осуществлен силами обслуживающего персонала предприятия.

Применение и совместимое оборудование

Выключатели концевые серии ВУ-150М, ВУ-250М интегрируются в системы управления самого разнообразного промышленного оборудования:

• Металлообрабатывающие станки: для ограничения хода суппортов, кареток, контроля положения защитных ограждений.
• Подъемно-транспортное оборудование: краны, тельферы, лифты — контроль крайних положений подъема/спуска, открытия дверей.
• Конвейерные линии и рольганги: позиционирование изделий, сигнализация о заполнении накопителей.
• Разливочное и упаковочное оборудование.
• Дверные и воротные системы промышленных цехов.

Устройства совместимы с российскими и импортными системами управления, работающими с сигналами постоянного и переменного тока в пределах указанных номиналов.

Какое коммутационное устройство работает без электричества, но управляет им? Выключатель концевой серии ВУ-150М! Потому что он сначала "кончает" ход механизма, а уж потом думает о токах и вольтах.

Ремонтопригодность и запасные части

Конструкция выключателей концевых серии ВУ-150М, ВУ-250М является модульной, что облегчает обслуживание. Наиболее часто изнашиваемыми элементами являются микропереключатели (контактные группы) внутри корпуса, а также возвратные пружины и элементы привода (кулачки, рычажки). Ремонт, как правило, сводится к замене вышедшего из строя микропереключателя на аналогичный по характеристикам.

Для оперативного обслуживания рекомендуется иметь в запасе:

• Микропереключатели на соответствующий ток и напряжение.
• Комплект крепежных элементов.
• Набор стандартных кулачков или рычагов привода.

Условное обозначение и расшифровка кода

Типовое обозначение модели содержит следующую информацию:

• ВУ — Выключатель Универсальный (концевой).
• 150, 250 — Условный номер конструкции или серии.
• М — Модернизированный.
• У2 — Климатическое исполнение (У) и категория размещения (2) для умеренного климата.

Пример: ВУ-250М У2 — Выключатель универсальный, конструкции 250, модернизированный, для умеренного климата, настенного или стационарного исполнения.

Габаритные и присоединительные размеры моделей ВУ-150М и ВУ-250М

Для корректного монтажа необходимо руководствоваться схематическими чертежами каждой модели. Ниже представлены основные изображения для понимания конструкции.

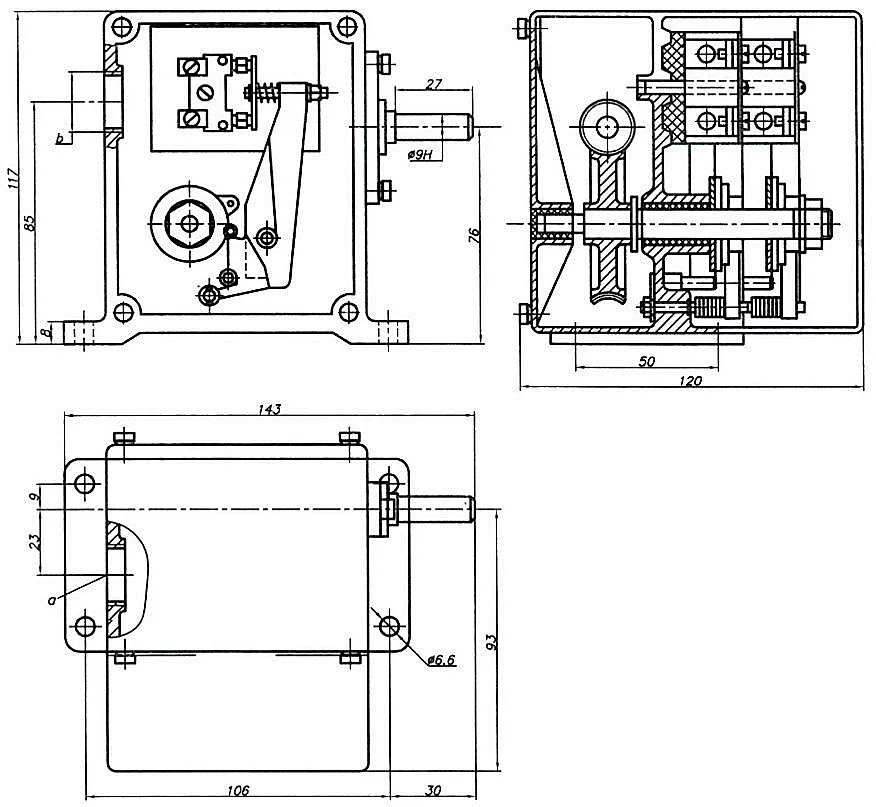

Выключатель концевой ВУ-150М: чертеж с размерами

Технический чертеж выключателя ВУ-150М с указанием всех монтажных и присоединительных размеров, расположением крепежных отверстий и ввода для кабеля.

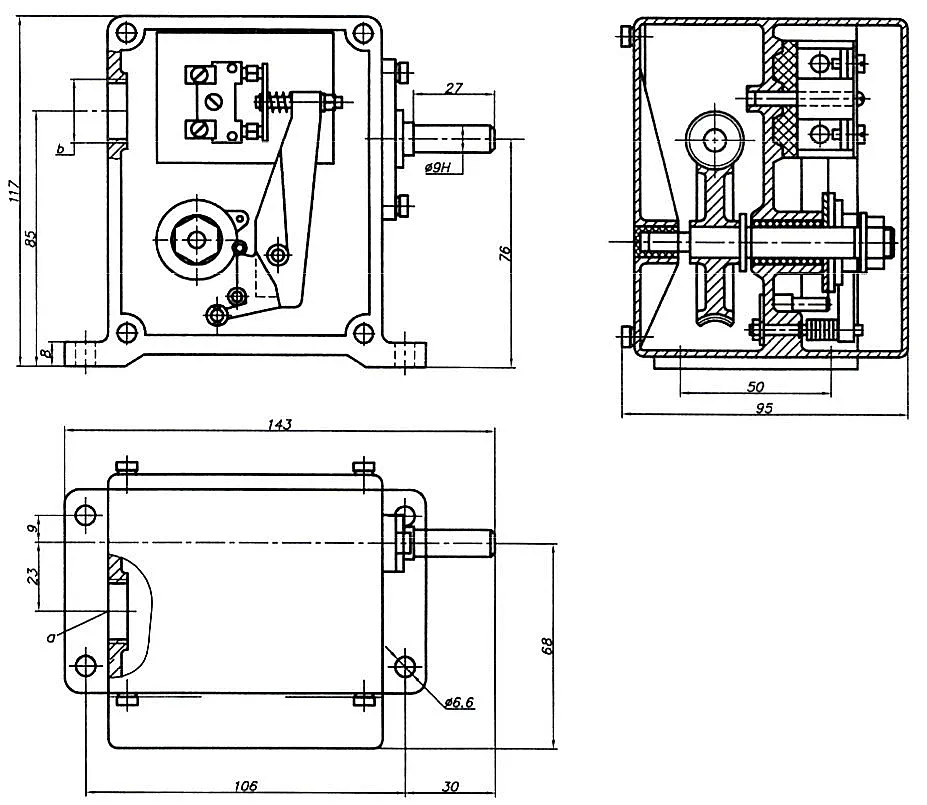

Выключатель концевой ВУ-250М: чертеж с размерами

Технический чертеж выключателя ВУ-250М с детальной прорисовкой габаритов, точек крепления и расположения гермовводов для подводки кабелей.

Примеры заказа и комплектации

Заказать необходимую модель можно, указав полное обозначение по каталогу. Поставщик ГИДРАВЛИКА обеспечивает поставку как в розницу, так и оптовыми партиями, включая транспортную упаковку (по 16 шт. в упаковке).

• Для замены на существующем станке: Уточните маркировку старого выключателя. Например, для заказа одноконтактного устройства укажите «ВУ-150МУ2, артикул 110701».
• Для проектирования новой системы: Выберите модель исходя из требуемого количества независимо управляемых цепей (1 или 2).

Оформить заявку можно прямо на сайте или связавшись с менеджерами отдела продаж.

Поставка и доставка по России

Бренд ГИДРАВЛИКА осуществляет прямые поставки надежных выключателей концевых серии ВУ-150М, ВУ-250М со склада в Екатеринбурге. Мы обеспечиваем оперативную и надежную доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Новосибирск, Нижний Новгород, Казань, Челябинск, Омск, Самару, Ростов-на-Дону, Красноярск, Пермь, Воронеж и многие другие города. Наши логистические решения позволяют минимизировать сроки получения оборудования конечным потребителем, будь то крупное промышленное предприятие или частная мастерская.

Выбирая продукцию от ГИДРАВЛИКА, вы выбираете стабильность, доступность комплектующих и техническую поддержку на внутреннем рынке.
