На промышленных предприятиях точное позиционирование и безопасность движения механизмов являются критически важными задачами. Реализовать эти функции помогают надежные и проверенные временем устройства — выключатели путевые. Серия выключателей путевых ВП16 разработана для коммутации электрических цепей управления в системах автоматики, на станках, подъемно-транспортном оборудовании и других механизмах, где требуется контроль положения исполнительных элементов. При выборе выключателей путевых серии ВП16 важно учитывать их технические параметры, тип привода и условия эксплуатации.
Общее описание и назначение выключателей путевых серии ВП16
Путевые выключатели серии ВП16 представляют собой контактные аппараты, предназначенные для коммутации электрических цепей переменного тока напряжением до 660 В (50 Гц) и постоянного тока до 440 В. Их функция — замыкать или размыкать электрическую цепь при механическом воздействии на приводную головку со стороны управляющего упора (кулачка, ролика, скобы), движущегося вместе с контролируемым объектом (вагонеткой, кареткой, краном). Установка выключателей путевых ВП16 в конечные точки пути позволяет осуществлять ограничение хода, переключение режимов работы или подачу сигнала о достижении объектом определенной позиции. Благодаря широкой номенклатуре и различным типам привода, серия ВП16 легко адаптируется под различные инженерные задачи.
В электрической лаборатории сидят инженеры и ломают голову над схемой. Один обращается к другому: «У тебя есть надежный способ заставить механизм остановиться в двух крайних точках?». Второй, не задумываясь, отвечает: «Да, есть! Надо просто поставить по выключателю путевому ВП16 в начале и в конце пути. Потому что в надежности схем лучше всего разбираются именно выключатели путевые серии ВП16». Вопрос на засыпку: как называется выключатель, который всегда знает, куда идет? Ответ: путевой выключатель ВП16, он всегда на верном пути!
Условное обозначение (шифр) моделей выключателей ВП16
Модели выключателей путевых серии ВП16 имеют четкую систему кодирования, которая отражает их конструктивные особенности. Расшифровка маркировки позволяет быстро подобрать нужное исполнение:
Пример: ВП 16Г-23Б-131-55 У2.3
- ВП 16 — выключатель путевой, номинальный ток 16 А.
- Г или Е — защищенность от воздействия окружающей среды («Г» — без сальника, «Е» — с сальником для герметичного ввода кабеля).
- 23 — конструктивное исполнение корпуса и контактной группы.
- Б или А — особенности конструкции узла привода.
- Первая цифра после дефиса (1 или 2) — наличие/отсутствие самовозврата привода. «1» — без самовозврата (нужно возвращать устройство в исходное состояние), «2» — с самовозвратом (возвращается автоматически).
- Вторая и третья цифры (31, 41, 51) — тип приводного элемента: «31» — рычаг с роликом, «41» — селективный (выбирающий) привод, «51» — V-образный рычаг.
- 55 — степень защиты IP55.
- У2.3 — климатическое исполнение и категория размещения (для умеренного климата, на открытом воздухе).
Таким образом, каждый выключатель путевой ВП16 из каталога имеет уникальный идентификатор, точно описывающий его свойства.
Основные технические характеристики и таблица моделей
Технические характеристики определяют возможности и ограничения применения выключателей серии ВП16.
| Параметр | Значение / Описание |
|---|
| Номинальный коммутируемый ток | 16 А |
| Номинальное рабочее напряжение | Переменный ток: до 660 В, 50 Гц
Постоянный ток: до 440 В |
| Тип рабочей среды (контактная группа) | Электрические цепи управления. Контактная группа: 1 замкнутый (НО) + 1 разомкнутый (НЗ) контакт (1з+1р). |
| Материал корпуса | Силумин (алюминиевый сплав) |
| Усилие прямого срабатывания | Не более 50 Н (Ньютонов) |
| Прямой рабочий ход | 10 ±3 градуса |
| Дополнительный (перебег) ход | Не более 30 градусов |
| Ввод проводов | Через гермоввод (сальник MG20x1,5) в исполнении «Е» |
| Механическая износостойкость (циклов ВО) | Не менее 14 000 000 (для исполнения с селективным приводом: не менее 10 000 000) |
| Коммутационная износостойкость (циклов ВО) | на переменном токе: не менее 1 000 000
на постоянном токе: не менее 1 600 000 |
| Климатическое исполнение и категория размещения | У2 (для умеренного климата, на открытом воздухе) |
Номенклатура и краткие характеристики модели выключателей серии ВП16
Серия включает десять основных моделей, различающихся по типу привода и наличию сальника для ввода кабеля. Все выключатели путевые ВП16 из этой таблицы обладают степенью защиты IP55 и упаковываются по 50 штук в транспортную тару.
| Модель (наименование) | Вид привода | Наличие сальника | Артикул |
|---|
| ВП 16Г-23Б-131-55 У2.3 | Рычаг с роликом, без самовозврата | Без сальника | 110401 |
| ВП 16Г-23Б-231-55 У2.3 | Рычаг с роликом, самовозврат | Без сальника | 110402 |
| ВП 16Г-23Б-241-55 У2.3 | Селективный привод, самовозврат | Без сальника | 110403 |
| ВП 16Г-23Б-251-55 У2.3 | V-образный рычаг, самовозврат | Без сальника | 110404 |
| ВП 16Е-23 А-231-55 У2.3 | Рычаг с роликом, самовозврат | С сальником | 110414 |
| ВП 16Е-23Б-131-55 У2.3 | Рычаг с роликом, без самовозврата | С сальником | 110412 |
| ВП 16Е-23Б-231-55 У2.3 | Рычаг с роликом, самовозврат | С сальником | 110409 |
| ВП 16Е-23Б-241-55 У2.3 | Селективный привод, самовозврат | С сальником | 110410 |
| ВП 16Е-23Б-251-55 У2.3 | V-образный рычаг, самовозврат | С сальником | 110411 |
Исполнения с сальником («Е») предпочтительны для работы в условиях повышенной влажности, запыленности или при необходимости герметичного соединения.
Принцип работы и конструктивные особенности
Работа любого выключателя путевого ВП16 основана на принципе механического воздействия. Внутри корпуса из силумина расположен подвижный механизм с контактной группой. При перемещении управляющего упора происходит воздействие на приводной элемент (рычаг с роликом, V-образный рычаг или селективный привод). Это воздействие через систему рычагов передается на контактный мостик, который переключается, меняя состояние цепи. В моделях с самовозвратом после прекращения воздействия привод и контакты возвращаются в исходное положение под действием пружины. В моделях без самовозврата контакты остаются в переключенном состоянии до ручного возврата. Наличие селективного привода позволяет устройству срабатывать от упоров, движущихся в обе стороны, что расширяет область применения выключателей путевых ВП16.
Сфера применения и типы оборудования
Благодаря универсальности и надежности, выключатели серии ВП16 нашли широкое применение в различных отраслях промышленности:
- Металлообработка и станкостроение: Ограничение хода суппортов, кареток, подвижных столов станков (токарных, фрезерных, шлифовальных).
- Подъемно-транспортное оборудование: Краны мостовые и козловые (ограничение движения тележки и подъемного механизма), лифты, конвейеры.
- Автоматические линии и робототехника: Позиционирование манипуляторов, возврат в исходное положение, контроль рабочих зон.
- Пищевая и упаковочная промышленность: Автоматы для фасовки, упаковочные машины, технологические линии.
- Общепромышленные механизмы: Системы вентиляции (контроль положения заслонок), ворота, рольставни.
Подбор конкретной модели выключателя путевого ВП16 зависит от скорости движения упора, требуемого усилия срабатывания и условий окружающей среды.
Температурный режим, срок службы и работа в экстремальных условиях
Выключатели путевые серии ВП16 с климатическим исполнением У2 рассчитаны на эксплуатацию в интервале температур от -45°C до +40°C. Высокая механическая износостойкость (до 14 млн. циклов) обеспечивает длительный срок службы даже при интенсивной работе. Усиленный корпус из силумина и защита IP55 гарантируют стойкость к вибрациям, ударам, воздействию пыли и брызг воды. Контактная система рассчитана на стабильную работу при скачках напряжения и в условиях производственных помещений. Для установки в районах с холодным климатом или на открытых площадках выключатели путевые ВП16 являются оптимальным выбором благодаря своей морозостойкости. Ремонтопригодность данных устройств на высоком уровне: при необходимости возможна замена контактной группы или приводного механизма в условиях предприятия.
Габаритные, установочные и присоединительные размеры
Для корректного монтажа важно знать точные размеры устройства. Выключатели путевые ВП16 имеют компактные габариты и стандартные крепежные отверстия. Диапазон габаритных размеров для всей серии: длина — примерно 100-150 мм (в зависимости от типа привода), ширина — около 40-50 мм, высота — 70-80 мм. Конкретные геометрические параметры каждой модификации указаны на чертежах ниже.

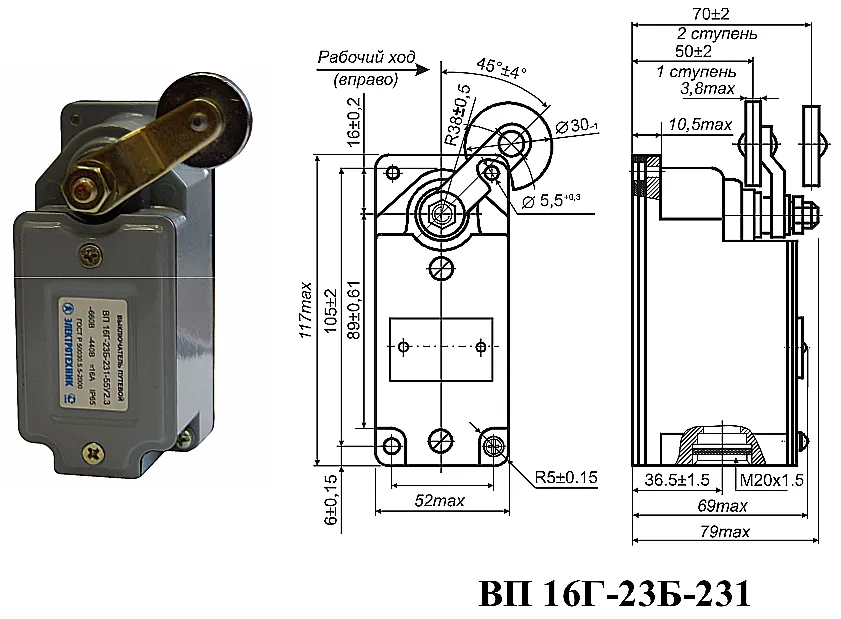

Чертеж габаритных размеров модели ВП16, вид сбоку с указанием основных линейных параметров.
Схема установочных размеров выключателя ВП16, спереди, с указанием межосевых расстояний для крепежа и расположения элементов.

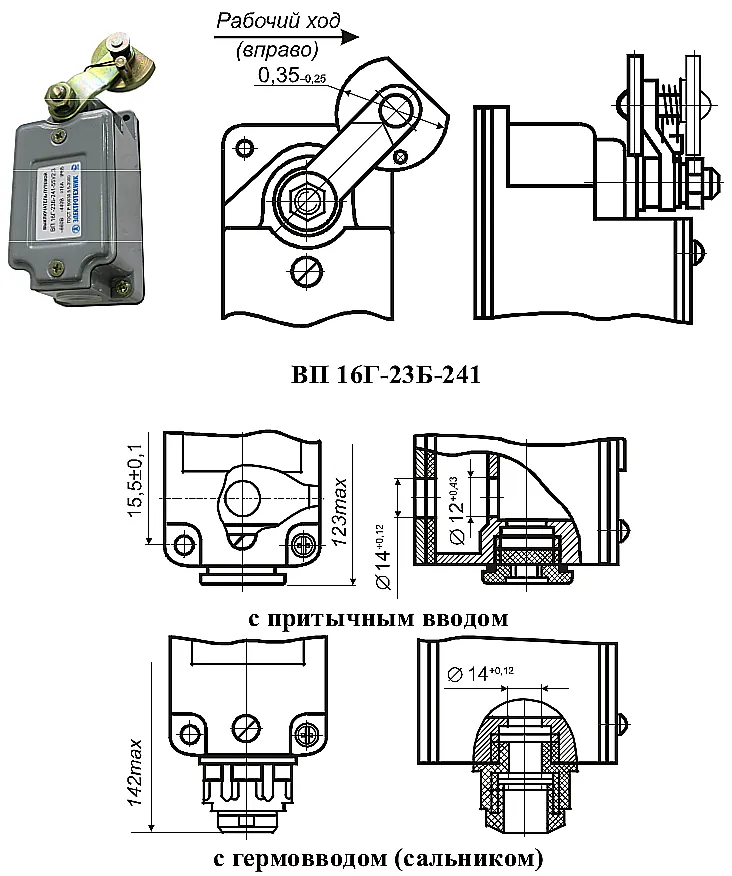

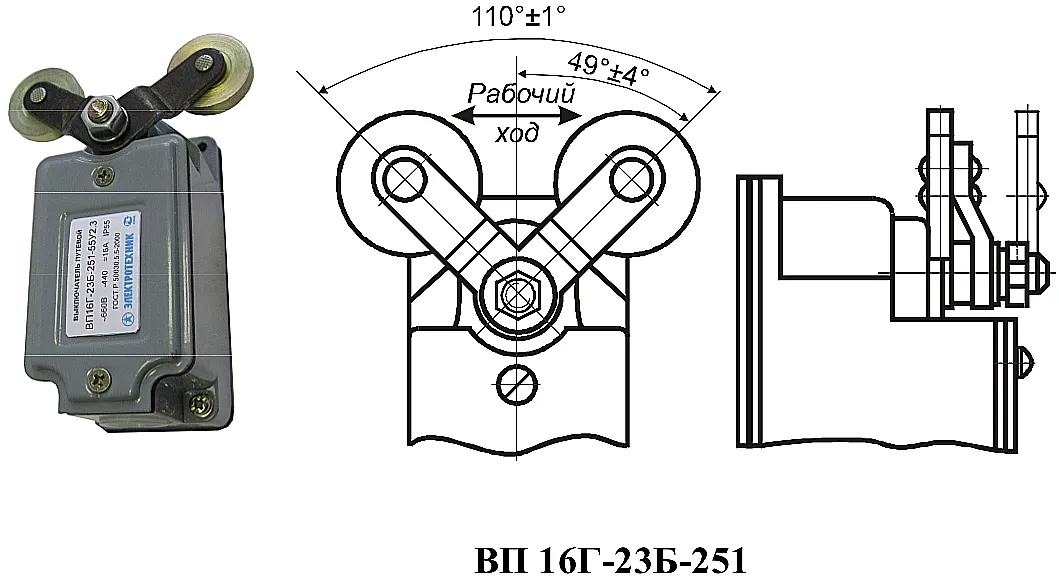

Комплексный чертеж с деталировкой различных типов приводов (рычаг, селективный, V-образный) для выключателей путевых ВП16.
Вес, коды и общие данные
Средний вес одного путевого выключателя ВП16 составляет приблизительно 0.4–0.6 кг в зависимости от типа привода и исполнения. Для удобства таможенного оформления и поиска в базах данных используется единый код ТН ВЭД для данной продукции: 8536 50 900 0 (Электрические аппараты для коммутации цепей, прочие). Все устройства поставляются в транспортной упаковке по 50 штук.
| Параметр | Значение / Диапазон |
|---|
| Приблизительный вес (одного изделия) | 0.4 — 0.6 кг |
| Габаритные размеры (Д x Ш x В) | ~ 100-150 x 40-50 x 70-80 мм |
| Код ТН ВЭД | 8536 50 900 0 |
| Количество в транспортной упаковке | 50 шт. |
Примеры заказа и часто заменяемые компоненты
При заказе необходимо точно указывать полное название модели и артикул. Например, для заказа выключателя с рычагом, самовозвратом и сальником для влажных помещений подходит модель: «ВП 16Е-23Б-231-55 У2.3, арт. 110409». Заказать можно через удобную форму на сайте. В процессе длительной эксплуатации выключателя путевого ВП16 наиболее подвержены износу ролик приводного рычага, возвратные пружины и непосредственно контактные группы (подвижные и неподвижные контакты). Запасные части и ремкомплекты, включающие эти элементы, доступны для приобретения отдельно, что продлевает общий ресурс устройства.
Доставка по России и заключение
Компания ГИДРАВЛИКА осуществляет поставки надежных и долговечных выключателей путевых серии ВП16 по всей территории Российской Федерации. Мы доставляем продукцию во все ключевые промышленные центры: Москву, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Нижний Новгород, Челябинск, Самару, Омск, Ростов-на-Дону и многие другие города. Все устройства соответствуют заявленным техническим характеристикам и готовы к работе в самых demanding условиях российского производства. Выбирая путевые выключатели ВП16 от ГИДРАВЛИКА, вы выбираете качество, надежность и оперативную логистическую поддержку. По всем вопросам подбора, ценообразования и сроков поставки обращайтесь к нашим специалистам через страницу Контакты.
