Пневмоблок П-ФРК-16-1-2-0 — это комплексное устройство для подготовки сжатого воздуха в пневматических системах промышленного оборудования. Основная функция узла заключается в очистке воздуха от капельной влаги, масляных аэрозолей и твердых частиц, автоматической регулировке и поддержании выходного давления в заданном диапазоне. Блок применяется в составе пневмоприводов станков, прессов, роботизированных комплексов и другого технологического оборудования.
Общие параметры и условное обозначение
Конструкция пневмоблока П-ФРК-16-1-2-0 включает фильтр-влагоотделитель, редукционный клапан и аварийный клапан, собранные в едином корпусе. Установка выполняется вертикально, направление потока указывает стрелка на корпусе. В обозначении модели «П-ФРК-16-1-2-0» зашифрованы ключевые характеристики: П — пневматический, Ф — фильтр, Р — редукционный, К — клапан, 16 — условный проход (Ду) в мм, 1 — номинальное давление 1 МПа, 2 — тип присоединения (резьба G3/8), 0 — базовое исполнение без манометра. Климатическое исполнение УХЛ категории размещения 4 позволяет эксплуатацию в умеренном и холодном климате.
— Инженер, почему ваш пневмоблок такой надежный? — Потому что он держит давление в узде, а не как некоторые, которые сбрасывают его при первой же трудности!
Габаритные размеры и масса
Блок подготовки воздуха П-ФРК-16-1-2-0 имеет компактные размеры, что упрощает его монтаж в ограниченном пространстве. Масса устройства не превышает 1,26 кг. Ниже приведены основные габаритные параметры.
| Параметр | Значение | Примечание |
|---|
| Условный проход, Ду | 16 мм | Определяет пропускную способность |
| Присоединительная резьба | G1/2 | Вход/выход для пневмолиний |
| Масса, не более | 1,26 кг | Без учета дополнительных аксессуаров |
| Код ТН ВЭД | 8481 40 100 0 | Устройства для регулирования давления |
Технические характеристики пневмоблока П-ФРК-16-1-2-0
Подбор пневмоблока П-ФРК-16-1-2-0 требует учета ряда важных технических параметров, определяющих его совместимость и эффективность в конкретной системе. Основные эксплуатационные характеристики приведены в таблице.
| Наименование параметра | Значение | Единицы измерения |
|---|
| Рабочее давление на входе, номинальное | 1,0 | МПа |
| Рабочее давление на входе, минимальное | 0,10 | МПа |
| Диапазон настройки давления на выходе | 0,05 – 0,85 | МПа |
| Номинальный расход воздуха (при Pвых=0,4 МПа) | 1,60 | м³/мин |
| Минимальный расход воздуха (при Pвых=0,4 МПа) | 0,16 | м³/мин |
| Абсолютная тонкость фильтрации | 25 | мкм |
| Степень влагоотделения | 90 | % |
| Допустимая рабочая среда | Сжатый воздух | Класс очистки не грубее 12 по ГОСТ 17433 |
| Температурный диапазон работы | +5°C ... +50°C | °C |
| Снижение давления при изменении расхода | 0,05 | МПа |
| Вместимость резервуара для конденсата | 100 | см³ |
| Способ отвода конденсата | Полуавтоматический с ручным дублером | — |
Преимущества и особенности эксплуатации
Использование пневмоблока П-ФРК-16-1-2-0 обеспечивает ряд значимых преимуществ для производственных систем.
Стабильность давления. Редукционный клапан с плавной настройкой и малым гистерезисом гарантирует точное поддержание заданного давления на выходе, даже при колебаниях входного давления от 0,5 до 1,0 МПа. Это критически важно для работы точных пневмоцилиндров и инструмента.
Качественная очистка рабочей среды. Фильтр-влагоотделитель центробежного действия удаляет до 90% капельной влаги и масляных включений, а также задерживает твердые частицы размером от 25 мкм. Это продлевает ресурс последующих элементов пневмосистемы и снижает расходы на сервисное обслуживание.
Надежность и долговечность. Металлический защитный кожух стакана предохраняет его от механических повреждений. Конструкция узла рассчитана на длительную непрерывную работу. Наличие аварийного клапана предотвращает опасное превышение давления.
Удобство монтажа и обслуживания. Пневмоблок П-ФРК-16-1-2-0 имеет стандартные присоединительные размеры (резьба G1/2), что упрощает его интеграцию в существующие линии. Полуавтоматический слив конденсата и смотровые прорези в кожухе облегчают текущий мониторинг и обслуживание.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессора или магистрали поступает на вход блока П-ФРК-16-1-2-0. В фильтре-влагоотделителе происходит сепарация капель жидкости и крупных примесей за счет центробежных сил: воздушный поток закручивается, тяжелые частицы отбрасываются к стенкам стакана и стекают в отстойник. Затем воздух проходит через фильтрующий элемент, где задерживаются мелкие частицы.
Очищенная среда поступает в редукционный клапан. Пружинный механизм с настраиваемой рукояткой поддерживает постоянное давление на выходе, независимо от колебаний входного давления и расхода. В случае превышения установленного значения срабатывает аварийный клапан сброса, защищая оборудование. Накопившийся конденсат периодически удаляется вручную или автоматически при отсутствии давления.
Температурный режим работы и ресурс
Пневмоблок П-ФРК-16-1-2-0 рассчитан на эксплуатацию при температурах окружающей среды от +5°C до +50°C. Допускается работа в отапливаемых промышленных помещениях. Срок службы устройства напрямую зависит от качества подаваемого сжатого воздуха. Нельзя использовать неочищенный воздух с содержанием конденсата, агрессивных паров или абразивной пыли.
Ресурс работы пневмоблока при соблюдении требований к рабочей среде и регулярном обслуживании (слив конденсата, замена фильтрующего элемента) составляет несколько лет. Наиболее уязвимыми элементами являются уплотнительные прокладки и мембрана редукционного клапана, ресурс которых сокращается при постоянных циклических нагрузках и перепадах температур.
Области применения и типовое оборудование
Блок подготовки воздуха П-ФРК-16-1-2-0 используется везде, где требуется качественный сжатый воздух стабильного давления. Основные сферы применения:
Промышленные станки: обрабатывающие центры, фрезерные и токарные станки с пневматическими зажимами, патронами и системами удаления стружки.
Прессовое оборудование: пневматические и гидравлические прессы, где воздух управляет клапанами и цилиндрами.
Сборочные и роботизированные линии: пневмоприводы манипуляторов, захватов, механизмов подачи.
Строительная и дорожная техника: системы управления пневматическими тормозами, подвесками, инструментом.
Агрегат также может быть интегрирован в состав мобильных или стационарных гидравлических станций (гидростанций), где требуется управление пневмораспределителями.
Часто заменяемые элементы и ремкомплекты
Для поддержания работоспособности пневмоблока П-ФРК-16-1-2-0 рекомендовано иметь в запасе набор уплотнений и фильтрующих элементов. Износ деталей ускоряется при работе на загрязненном воздухе или в режиме частых пусков/остановов.
| Наименование элемента | Типовая причина износа | Признаки необходимости замены |
|---|
| Фильтрующий элемент (сетка) | Засорение твердыми частицами | Падение расхода, рост перепада давления |
| Уплотнительные кольца и манжеты (NBR) | Старение резины, механический износ | Подсос воздуха, утечки в местах соединений |
| Мембрана редукционного клапана | Усталость материала от циклов давления | Нестабильное давление на выходе, дребезг |
| Пружина редукционного клапана | Усталость металла | Смещение настроечной характеристики |
| Клапан сброса конденсата | Загрязнение, коррозия | Залипание, неполное закрытие/открытие |
Типичные ошибки при подборе и установке
Некорректный выбор или монтаж пневмоблока П-ФРК-16-1-2-0 может привести к его преждевременному выходу из строя или неэффективной работе всей системы.
Подбор только по присоединительной резьбе. Недостаточно ориентироваться на резьбу G3/8. Необходимо проверить соответствие условного прохода Ду=16 мм требуемому расходу, а также убедиться, что диапазон давления 0,05-1,00 МПа покрывает рабочие параметры системы.
Игнорирование требований к качеству воздуха. Установка блока на линию с неочищенным воздухом (ниже 12 класса по ГОСТ 17433) приведет к быстрому засорению фильтра и повреждению редукционного клапана.
Неправильная ориентация при монтаже. Установка блока под углом более 5° от вертикали или несоблюдение направления потока (указано стрелкой) ухудшает эффективность влагоотделения и может вызвать сбои в работе клапанов.
Отсутствие манометра для контроля. Хотя базовая модель П-ФРК-16-1-2-0 поставляется без манометра, для точной настройки и контроля давления его установка в предусмотренное резьбовое отверстие крайне рекомендована.

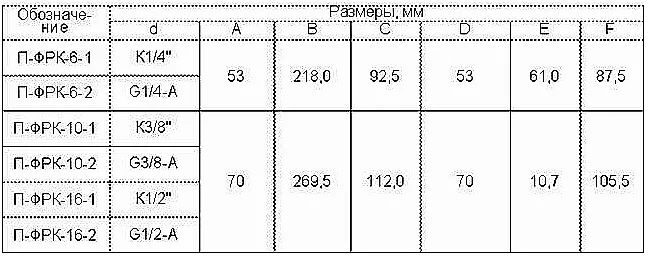

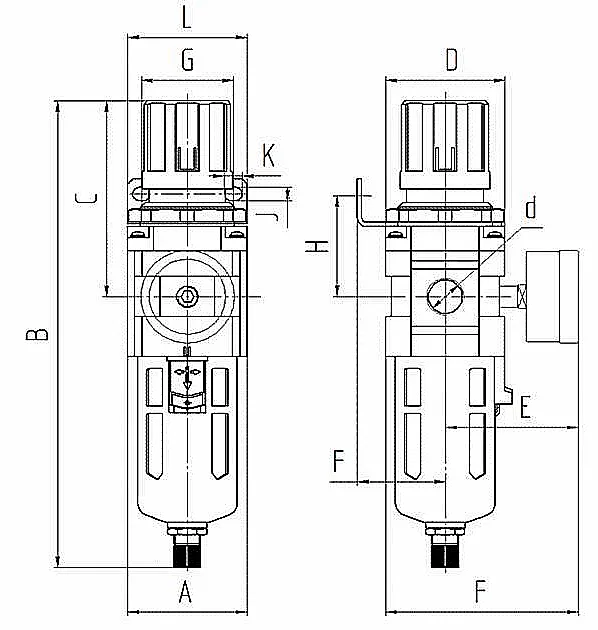

Габаритные и установочные размеры
Схема устройства пневмоблока П-ФРК-16-1-2-0 с обозначением основных узлов: фильтр-влагоотделитель, редукционный клапан и аварийный клапан.
Пневмоблок П-ФРК-16-1-2-0, вид сбоку. Хорошо виден металлический защитный кожух прозрачного стакана и смотровые прорези для контроля уровня конденсата.
Пневмоблок П-ФРК-16-1-2-0, вид спереди. Видны рукоятка настройки выходного давления и штуцер для полуавтоматического/ручного слива конденсата.
Пневмоблок П-ФРК-16-1-2-0, вид сверху. Четко видны резьбовые отверстия G1/2 для входа и выхода воздуха, а также заглушенные отверстия для установки манометра и кронштейна.
Примеры комплектации и заказа
В зависимости от потребностей производственной линии, можно заказать различные модификации пневмоблока П-ФРК-16-1-2-0.
Пример 1: Базовая комплектация. Пневмоблок П-ФРК-16-1-2-0 (без манометра). Подходит для систем, где манометр уже установлен в другом месте или контроль давления осуществляется дистанционно.
Пример 2: Комплект с манометром. Пневмоблок П-ФРК-16-1-2-0 + манометр на 0-1,6 МПа (устанавливается в штатное место). Рекомендуется для нового оборудования, требующего локального контроля.
Пример 3: Исполнение с тонкой очисткой. Пневмоблок П-ФРК-16-1-2-0-5, где индекс «-5» обозначает абсолютную тонкость фильтрации 5 мкм. Применяется в системах с особо чувствительными пневмоустройствами.
Для оформления заказа на пневмоблок П-ФРК-16-1-2-0 укажите модель, необходимое количество и требуемую комплектацию. Наши специалисты помогут с подбором.
