Описание и назначение пневмоблока П-ФРК-10-1-2-0
Блок подготовки воздуха П-ФРК-10-1-2-0 представляет собой компактный модуль, предназначенный для интеграции в пневмопривода станков, автоматических линий, прессового и прочего промышленного оборудования. Основная функция данного пневмоблока подготовки воздуха заключается в комплексной подготовке сжатого воздуха: его очистке от твёрдых частиц, капельной влаги и масляных аэрозолей, а также в автоматическом поддержании стабильного давления на выходе. Использование этого блока позволяет существенно повысить надёжность пневмосистем, снизить износ цилиндров, клапанов и другого исполнительного оборудования.

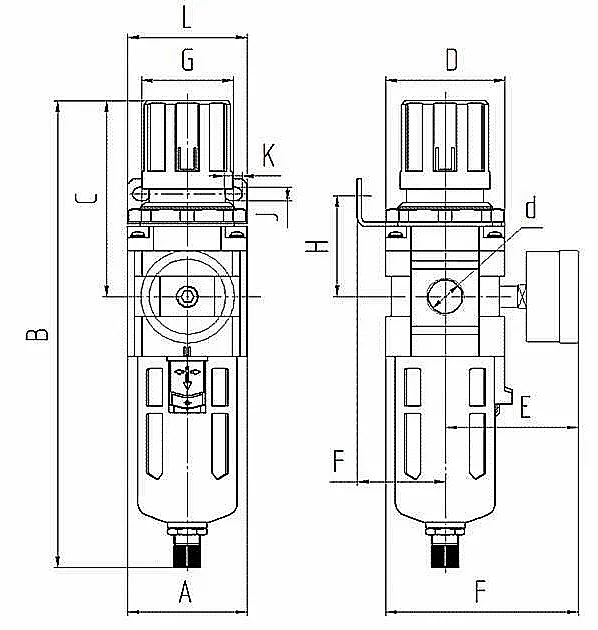

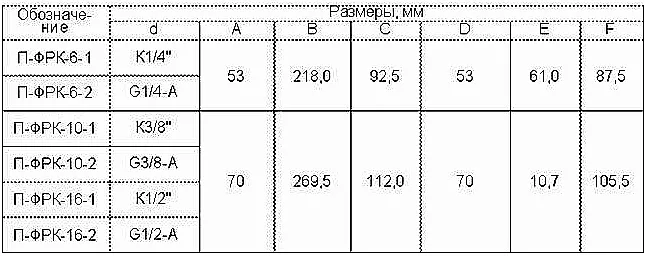

Вес, габариты и код ТН ВЭД
Данный пневмоблок подготовки воздуха характеризуется компактными размерами, удобными для монтажа в ограниченном пространстве оборудования. Масса изделия не превышает 1,26 кг, что облегчает его установку и обслуживание. Для целей таможенного оформления и идентификации изделию присвоен Код ТН ВЭД. Основные габаритные и присоединительные параметры представлены в таблице.
| Параметр |
Значение |
| Условный проход (Ду), мм |
10 |
| Присоединительная резьба пневмолиний |
G3/8 (трубная цилиндрическая) |
| Масса, кг, не более |
1,26 |
| Общая высота (ориентировочно), мм |
~220 |
| Вместимость стакана для конденсата, см³ |
≥100 |
Технические характеристики блока подготовки воздуха
Ниже представлены детальные эксплуатационные параметры блока П-ФРК-10-1-2-0, определяющие его область применения и условия интеграции в существующие системы.
| Характеристика |
Параметр / Значение |
| Рабочее давление на входе, МПа |
от 0,1 до 1,0 |
| Диапазон настройки давления на выходе, МПа |
0,05 – 0,85 |
| Тип рабочей среды / Класс очистки |
Сжатый воздух, очищенный не грубее 12 класса по ГОСТ 17433 |
| Присоединительные размеры (резьба) |
G3/8 |
| Номинальный расход воздуха, м³/мин (при Pвых. = 0,4 МПа) |
не менее 0,63 |
| Минимальный расход воздуха, м³/мин |
не более 0,16 |
| Абсолютная тонкость фильтрации, мкм |
25 |
| Степень влагоотделения, % |
не менее 90 |
| Отвод конденсата |
Ручной (полуавтоматический при сбросе давления) |
| Климатическое исполнение |
УХЛ, О категория размещения 4 по ГОСТ 15150 |
Приходит инженер на предприятие, а там стоит старый пневмоблок подготовки воздуха, весь в пыли. Спрашивает у слесаря: «Почему его не обслуживаешь?» Слесарь машет рукой: «Да он у нас уже лет десять как реликвия! Даже картинку на корпусе нарисовали – „ПФРК-10. Работал при Путине, Медведеве, будет работать и дальше!“ Главное, давление держит. Ровнёхонько одно и то же». Инженер вздыхает: «Завидую я твоему блоку подготовки воздуха… У него и стабильность лучше, и апатия к реформам».
Условное обозначение и расшифровка индекса Пневмоблок П-ФРК-10-1-2-0
Алгоритм обозначения модели серии П-ФРК позволяет техническим специалистам быстро определить её ключевые параметры:
- П – блок подготовки воздуха (пневмоблок).
- ФРК – фильтр-регулятор-клапан. Указывает на состав функциональных модулей внутри блока: фильтр с влагоотделителем, регулятор (редукционный клапан) и предохранительный (аварийный) клапан.
- 10 – условный проход, Ду = 10 мм.
- 1 – тип аварийного клапана (в данном случае установлен на входе).
- 2 – вариант исполнения узла крепления или тип кронштейна.
- 0 – базовое исполнение (без манометра, с металлическим защитным стаканом и ручным отводом конденсата).
Таким образом, комплексный пневмоблок подготовки воздуха под индексом П-ФРК-10-1-2-0 полностью готов к установке в типовую систему.
Принцип работы пневмоблока в гидросистеме (системе пневмоприводов)
Сжатый воздух от компрессора или магистрали поступает на вход пневмоблока подготовки воздуха. В первую очередь поток направляется в центробежный фильтр-влагоотделитель, где происходит сепарация капельной влаги, масляного аэрозоля и крупных механических примесей. Очищенная среда проходит через фильтрующий элемент тонкостью 25 мкм. После этапа очистки воздух поступает в редукционный клапан, который, независимо от колебаний давления на входе, поддерживает заданное пользователем давление на выходе с высокой точностью. Регулировка осуществляется плавно с помощью рукоятки и фиксируется в нужном положении. В случае превышения настроенного давления на выходе (например, при неисправности редуктора) срабатывает аварийный клапан, сбрасывающий избыточное давление в атмосферу. Накопившийся в стакане конденсат удаляется вручную или автоматически при падении давления в системе.
Преимущества и особенности эксплуатации
Выбор в пользу пневмоблока подготовки воздуха серии П-ФРК производства бренда ГИДРАВЛИК обеспечивает ряд эксплуатационных преимуществ:
- Комплексное решение: один компактный узел заменяет три отдельных устройства (фильтр, редуктор, предохранительный клапан), что упрощает монтаж, экономит место и снижает количество точек подключения, потенциальных утечек.
- Стабильность рабочих параметров: редукционный клапан блока обеспечивает высокую точность поддержания заданного давления (в диапазоне 0,05–0,85 МПа) даже при колебаниях входного давления, что критично для точности работы пневмоцилиндров и инструмента.
- Повышение ресурса оборудования: качественная очистка воздуха до уровня не грубее 12 класса по ГОСТ 17433 предотвращает абразивный износ уплотнений, заедание золотников и продлевает срок службы всей пневматической системы.
- Надёжность и удобство обслуживания: металлический защитный стакан фильтра оснащён смотровым окном для визуального контроля уровня загрязнений. Конструкция обеспечивает удобный доступ для замены фильтроэлемента и ручного сброса конденсата.
- Универсальность подключения: резьбовое присоединение G3/8 является стандартным для широкого спектра промышленного оборудования, что упрощает интеграцию блока в существующие системы без дополнительных переходников.
Температурный режим и ресурс работы
Пневмоблок П-ФРК-10-1-2-0 рассчитан на работу в климатических исполнениях УХЛ и О (категория размещения 4), что соответствует эксплуатации в закрытых отапливаемых или неотапливаемых помещениях в умеренном и холодном макроклиматических районах. Конкретный температурный диапазон для рабочей среды (сжатого воздуха) определяется требованиями к материалам уплотнений и составляет стандартные для промышленной пневматики значения.
Срок службы блока напрямую зависит от соблюдения условий эксплуатации: качества предварительной очистки воздуха (рекомендуемый класс – не грубее 12), регулярности профилактического обслуживания (слив конденсата, замена фильтроэлемента) и соблюдения предельных значений рабочего давления.
Область применения и типовое оборудование
Данный пневмоблок подготовки воздуха широко используется в качестве источника стабильного и очищенного воздуха для систем управления и привода в различных отраслях промышленности:
- Металлообработка: станки с ЧПУ, координатно-пробивные прессы, лазерные комплексы.
- Прессовое оборудование: гидравлические и пневматические прессы, машины для литья под давлением.
- Автоматизация производственных линий: манипуляторы, загрузочные устройства, пневмозахваты.
- Пищевая и упаковочная промышленность: фасовочные автоматы, устройства маркировки, транспортеры.
- Строительная и дорожная техника: системы управления тормозами, пневмоподвеской, рабочими органами.
- Станочные гидростанции и насосные группы: в качестве источника управляющего сигнала для гидравлических распределителей.
Таким образом, пневмоблок П-ФРК-10-1-2-0 является универсальным компонентом для обеспечения качественной работы пневмоприводов.
Типичные ошибки при подборе пневмоблока
Во избежание некорректной работы системы и преждевременного выхода из строя оборудования следует избегать следующих ошибок:
- Подбор только по типу резьбы: выбор пневмоблока подготовки воздуха лишь на основе совпадения присоединительной резьбы (G3/8) без учёта требуемого номинального расхода (≥0.63 м³/мин) и диапазона регулировки давления (0.05–0.85 МПа) может привести к нехватке производительности или невозможности выставить необходимое давление.
- Игнорирование класса очистки поступающего воздуха: блок обеспечивает тонкость фильтрации 25 мкм. Подача на него неочищенного сжатого воздуха, например, сразу от компрессора без предварительных фильтров грубой очистки, приведёт к быстрому засорению фильтроэлемента и падению его производительности.
- Неправильный монтаж: установка блока в горизонтальном положении или с отклонением от вертикали более чем на 5° нарушает работу влагоотделителя, снижая эффективность отвода конденсата и сокращая ресурс устройства.
- Неверное направление потока: несоблюдение направления движения воздуха, указанного стрелкой на корпусе блока, ведёт к неправильной работе влагоотделителя и редукционного клапана.
Состав ремкомплекта и часто заменяемые компоненты
Для поддержания параметров пневмоблока подготовки воздуха в процессе эксплуатации необходима периодическая замена расходных элементов. Чаще всего из строя выходят следующие компоненты:
| Наименование компонента |
Признаки износа / условия замены |
| Фильтроэлемент (фильтрующая кассета) |
Потеря производительности (падение давления на выходе), видимое загрязнение по смотровому окну стакана. Заменяется при плановом техобслуживании или при загрязнении. |
| Уплотнительные кольца (манометрическое гнездо, крышка стакана) |
Появление утечек сжатого воздуха в местах соединений. Износ уплотнений происходит из-за естественного старения резины и циклических нагрузок. |
| Пружина редукционного клапана |
Невозможность точно выставить или поддержать давление на выходе, «плывущее» значение. Может потребовать замены при длительной интенсивной эксплуатации. |
| Клапан сброса конденсата (штуцер, уплотнение) |
Подсос воздуха или постоянная небольшая утечка в нижней части стакана. Износ связан с механическим воздействием и наличием загрязнений в конденсате. |
Рекомендуется формировать ремкомплект на основе данных технического обслуживания конкретного оборудования.
Примеры заказа для пневмоблока П-ФРК
При оформлении заявки на сайте 777-gidra.ru или по телефону рекомендуется указывать полное условное обозначение, а также необходимые опции:
- Базовая модель: Пневмоблок П-ФРК-10-1-2-0 (Ду=10мм, G3/8, металлический стакан, без манометра, ручной сброс конденсата).
- Модификация с автоматическим отводом конденсата: П-ФРК-10-1-2-АО-0 (требует уточнения доступности).
- Модификация с повышенной тонкостью фильтрации: П-ФРК-10-1-2-5-0 (абсолютная тонкость фильтрации 5 мкм).
Наши специалисты помогут подобрать нужную комплектацию под ваши задачи.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию пневмоблока по давлению, расходу и типу подключения?
Ключевыми параметрами для выбора являются номинальный расход воздуха (м³/мин), диапазон настройки давления на выходе (МПа) и тип резьбового подключения (G3/8, G1/2 и т.д.). Для модели П-ФРК-10-1-2-0 расход составляет не менее 0,63 м³/мин при давлении на выходе 0,4 МПа. Пневмоблок регулирует давление в диапазоне от 0,05 до 0,85 МПа. Перед заказом необходимо сверить требуемый расход вашей системы с паспортными данными блока.
Каковы сроки поставки и доставки по России и СНГ? Есть ли блоки на складе?
Пневмоблоки подготовки воздуха бренда ГИДРАВЛИК, включая модель П-ФРК-10-1-2-0, часто имеются в наличии на нашем складе в Москве. Стандартные сроки поставки в регионы России составляют от 3 до 10 рабочих дней в зависимости от удалённости города (Москва, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.). Доставка в страны СНГ организуется на основании индивидуального расчёта. Точную информацию о наличии и сроках можно уточнить у наших менеджеров.
Каковы условия эксплуатации блока (мороз, открытая площадка, пыль)? Как влияет качество масла в воздухе?
Модель предназначена для эксплуатации в закрытых помещениях (категория размещения 4). Работа на открытой площадке не рекомендуется без специального защитного кожуха. Низкие температуры могут влиять на эластичность уплотнений. Качество поступающего воздуха критично: при наличии большого количества масляного аэрозоля или абразивной пыли ресурс фильтроэлемента сокращается. Рекомендуется использовать предварительные фильтры грубой очистки и осушители, если качество воздуха от компрессора не соответствует классу очистки 12 по ГОСТ 17433.
Возможна ли замена данного пневмоблока на аналог другого производителя? Как проверить совместимость?
Да, возможен подбор функционального аналога. Для проверки совместимости необходимо сопоставить: условный проход (Ду), тип и размер резьбы подключения (G3/8), диапазон регулировки давления (0,05–0,85 МПа), номинальный расход (0,63 м³/мин), тип отвода конденсата (ручной) и габаритные размеры для встраивания. Наши инженеры готовы предложить варианты замены на основе предоставленных вами данных об установленном оборудовании и требуемых параметрах.
