Блок подготовки воздуха П-ФРК-25-2 представляет собой комплексный узел для пневматических систем, объединяющий функции фильтрации, редукции давления и сброса конденсата. Он предназначен для обеспечения стабильной и качественной подачи сжатого воздуха к исполнительным механизмам промышленного оборудования: пневмоцилиндрам, пневмоинструменту, клапанам и другим устройствам.
Описание и назначение устройства
Устройство серии П-ФРК выполняет три ключевые функции в пневмосистеме. Фильтрационный блок удаляет из потока сжатого воздуха капельную влагу, аэрозоли минерального масла и твердые частицы. Редукционный клапан автоматически поддерживает заданное выходное давление вне зависимости от колебаний на входе и изменений потребления. Встроенный узел сброса обеспечивает удаление накопленного конденсата. Конструкция блока подготовки воздуха П-ФРК-25-2 с условным проходом 25 мм рассчитана на работу в составе линий со значительным расходом воздуха.
Ключевые характеристики, вес и габариты
Блок подготовки воздуха отличается компактной компоновкой всех элементов в едином корпусе, что упрощает монтаж и обслуживание. Масса устройства не превышает 1,87 кг. Климатическое исполнение УХЛ и О категории 4 по ГОСТ 15150 позволяет эксплуатировать узел в широком диапазоне условий, характерных для производственных помещений. Основные присоединительные размеры и технические параметры приведены в сводной таблице.
| Параметр |
Значение |
| Условный проход (Ду) |
25 мм |
| Присоединительная резьба |
G1 (трубная цилиндрическая) |
| Диапазон рабочих давлений (вход) |
от 0,10 до 1,00 МПа |
| Номинальный расход воздуха (при 0,4 МПа на выходе) |
не менее 4,5 м³/мин |
| Абсолютная тонкость фильтрации |
25 мкм |
| Степень влагоотделения |
не менее 90% |
| Масса |
до 1,87 кг |
| Код ТН ВЭД |
8421 39 850 9 |

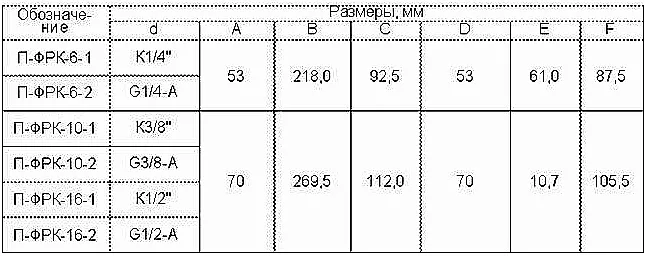

Дополнительные габаритные размеры устройства: Для проверки совместимости с существующим оборудованием необходимо учесть габариты корпуса, расположение резьбовых портов и монтажных отверстий под кронштейн. Рекомендуется свериться с подробными чертежами или проконсультироваться со специалистами 777-gidra.ru.
Приходит инженер на сервис и спрашивает: «Почему у вас этот блок подготовки воздуха П-ФРК-25-2 работает тише начальника в понедельник?» Техник отвечает: «Потому что у него качественная фильтрация и стабильный редуктор – никаких лишних колебаний давления и шума».
Технические параметры и эксплуатационные данные
| Техническая характеристика |
Значение / описание |
| Рабочее давление (входное/выходное) |
0,1–1,0 МПа / 0,05–0,85 МПа (диапазон настройки) |
| Диапазон рабочих температур |
Соответствует климатическому исполнению УХЛ и О4. Стандартная эксплуатация от -10°С до +50°С. |
| Тип рабочей среды |
Сжатый воздух, очищенный не грубее 12 класса по ГОСТ 17433. |
| Присоединительные размеры |
Резьба G1 (вход/выход). Для монтажа доступны отверстия под крепежный кронштейн. |
| Производительность (пропускная способность) |
Номинальный расход — 4,5 м³/мин при давлении на выходе 0,4 МПа. |
| Вместимость резервуара для конденсата |
Не менее 200 см³. |
| Способ отвода конденсата |
Полуавтоматический с возможностью ручного сброса. |
Условное обозначение модели и расшифровка индекса
Маркировка П-ФРК-25-2 имеет следующую структуру: «П» – пневматический; «Ф» – фильтр; «РК» – регулятор (редуктор) с клапаном; «25» – условный проход (Ду) в миллиметрах; «2» – версия или модификация базового блока подготовки. Некоторые модификации, например, с автоматическим отводом конденсата, маркируются дополнительным суффиксом «-АО».
Преимущества и особенности эксплуатации
Внедрение данного устройства в пневмосистему дает ряд эксплуатационных преимуществ:
1. Значительное увеличение ресурса оборудования. Эффективная очистка воздуха от влаги и абразивных частиц предотвращает коррозию и износ уплотнений и трущихся пар пневмоцилиндров и инструмента.
2. Гарантированная стабильность работы. Интегрированный редукционный клапан с высокой точностью поддерживает установленное давление, обеспечивая стабильную скорость и усилие исполнительных механизмов, что критично для технологических процессов.
3. Сокращение затрат на техобслуживание. Удобный полуавтоматический сброс конденсата и прозрачный стакан для визуального контроля уровня загрязнений упрощают плановое обслуживание и снижают затраты.
4. Оптимальное распределение функций. Компактность и комплексность узла избавляют от необходимости приобретать и монтировать фильтр, редуктор и осушитель по отдельности, экономя время и монтажное пространство.
5. Универсальность и готовность к монтажу. Блок подготовки воздуха П-ФРК-25-2 поставляется в сборе, готов к установке на трубопровод или на кронштейн, совместим со стандартными пневмолиниями.
Принцип действия в составе пневмосистемы
Сжатый воздух от компрессора или магистрали поступает во входной порт блока. Сначала он проходит через фильтр-влагоотделитель центробежного действия, где происходит отделение основной массы капельной влаги и крупных примесей. Затем поток направляется в редукционный клапан, который, преодолевая усилие регулировочной пружины, открывает проходное сечение ровно настолько, чтобы поддерживать заданное манометром давление на выходе, компенсируя изменения расхода и входного давления. Отфильтрованная влага и загрязнения собираются в прозрачном стакане, откуда периодически удаляются через клапан сброса конденсата.
Температурный режим и расчетный срок службы
Рекомендуемый температурный диапазон для стабильной работы блока подготовки воздуха П-ФРК-25-2 составляет от -10°С до +50°С. Устройство рассчитано на длительную работу в режиме непрерывной подачи сжатого воздуха. На ресурс работы напрямую влияют три ключевых фактора: качество подаваемого воздуха (соблюдение класса очистки), регулярность обслуживания (своевременная очистка стакана) и отсутствие скачков давления выше максимально допустимого (1,0 МПа). При соблюдении условий ресурс составляет несколько десятков тысяч часов.
Область применения и типовое оборудование
Блок подготовки воздуха находит применение во всех отраслях, где используется промышленная пневмоавтоматика.
Основные сферы применения: машиностроение, станкостроение, производство упаковочного оборудования, пищевая и деревообрабатывающая промышленность, производство строительных материалов.
Типовое оборудование: обрабатывающие центры с ЧПУ с пневмозажимом инструмента, пневматические прессы и штампы, машины для литья пластмасс под давлением, разливочные и фасовочные линии, пневмоподъемники, системы управления технологическими заслонками и клапанами.
Состав ремкомплекта и типовые изнашиваемые элементы
Для поддержания работоспособности блока подготовки воздуха рекомендуется иметь запас следующих наиболее подверженных износу компонентов:
| Наименование запчасти |
Назначение |
Признаки износа / условия |
| Кольцо уплотнительное (манжета) стакана |
Герметизация прозрачного стакана |
Появляются утечки воздуха, подтёки конденсата. Износ ускоряется при высокой вибрации. |
| Фильтрующий элемент (картридж) |
Тонкая очистка воздуха от масла и частиц |
Падение давления на фильтре, ухудшение качества воздуха на выходе. Требует замены при загрязнении. |
| Уплотнительные кольца редукционного клапана |
Герметизация золотника и седла клапана |
«Ползучесть» давления на выходе, невозможность точной настройки или утечки. |
| Пружина редуктора |
Задает усилие настройки выходного давления |
Усталость металла при длительной циклической нагрузке, приводящая к изменению настроечной характеристики. |
| Клапан сброса конденсата (тарелка) |
Перекрытие дренажного отверстия |
Постоянная утечка воздуха через дренаж или, наоборот, залипание и невозможность сброса. |
Типичные ошибки при подборе блока подготовки воздуха
1. Подбор только по присоединительной резьбе без учёта расхода. Монтаж узла с недостаточной пропускной способностью (менее 4,5 м³/мин для данной модели) создаст недопустимое падение давления в системе при пиковых нагрузках.
2. Игнорирование класса очистки входного воздуха. Использование блока с воздухом, загрязненным грубее 12 класса по ГОСТ 17433, приведет к мгновенному засорению фильтра и выходу из строя редукционного узла.
3. Несоответствие давления. Подключение к магистрали с давлением, стабильно превышающим 1,0 МПа, может вызвать разрушение фильтрующего стакана или повреждение редуктора.
4. Неправильная ориентация при монтаже. Установка блока не в вертикальном положении (или с отклонением более 5°) нарушает работу влагоотделителя центробежного типа, снижая эффективность осушения до критического уровня.

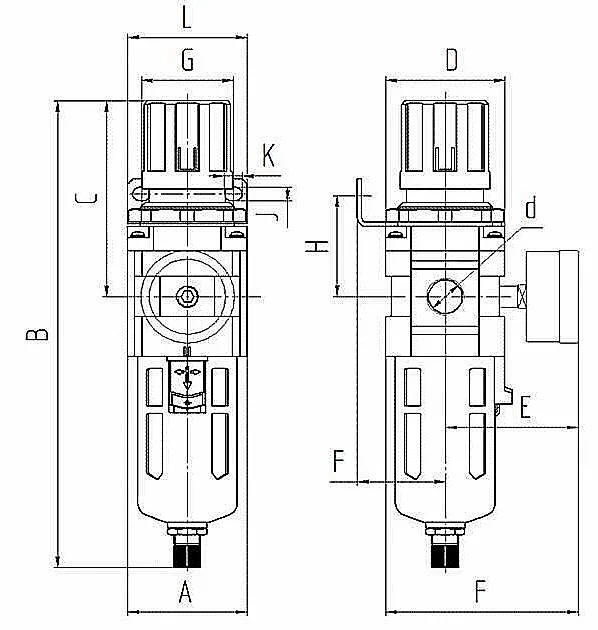

Внешний вид и установочные размеры
Техническая схема пневмоблока П-ФРК: Демонстрирует расположение основных компонентов: фильтра-влагоотделителя (1), редукционного клапана (2), манометра (3) и устройства сброса конденсата (4).
Вид устройства спереди: Показывает расположение манометра для контроля выходного давления и головку регулировочного винта редуктора с фиксируемой рукояткой.
Конструктивные виды блока: Вид сбоку для оценки габаритных размеров и расстояний между посадочными поверхностями. Вид снизу демонстрирует узел полуавтоматического сброса конденсата.
Примеры заказа модификаций
1. Базовая модель: Блок подготовки воздуха П-ФРК-25-2. Комплектация включает блок в сборе с кронштейном, резьба G1, фильтрация 25 мкм.
2. Модель с автоматическим отводом конденсата: Для систем с интенсивным образованием влаги или при затрудненном ручном обслуживании. Обозначается как П-ФРК-25-2-АО.
3. Модель с повышенной тонкостью фильтрации: Для оборудования, особо чувствительного к чистоте воздуха (например, пневматика измерительных систем). Может поставляться с фильтрующим элементом на 5 мкм.
