Блок подготовки воздуха П-ФРК-10-1 представляет собой интегрированное пневматическое устройство, предназначенное для установки в пневмоприводах станков, прессов и другого промышленного оборудования. Его основная функция — комплексная подготовка сжатого воздуха: очистка от влаги, масла и твердых частиц, а также стабилизация давления на выходе системы.
Данный блок подготовки воздуха обеспечивает надежную работу ответственных пневматических компонентов, предотвращая их преждевременный износ из-за загрязнений или колебаний давления. Конструкция объединяет фильтр-влагоотделитель, редукционный клапан и предохранительный элемент в едином корпусе, что упрощает монтаж и обслуживание.
Основные параметры блока П-ФРК-10-1
Ниже представлены ключевые эксплутационные и присоединительные параметры данного блока подготовки воздуха.
| Параметр | Значение |
|---|
| Масса, кг, не более | 1.26 |
| Условный проход (Ду), мм | 10 |
| Тип присоединения пневмолиний | Резьба цилиндрическая K3/8" |
| Код ТН ВЭД (для уточнения) | 8466931000 или уточняйте у поставщика |
Приходит новый блок подготовки воздуха на склад и спрашивает у старого: "Как тут атмосфера?" Старый отвечает: "Давление стабильное, но конденсата многовато..."
Детальные технические характеристики
Для точного подбора и интеграции в систему ниже приведены полные технические характеристики блока подготовки воздуха П-ФРК-10-1. Все значения соответствуют заводским испытаниям и нормативной документации.
| Технический параметр | Показатель |
|---|
| Рабочее давление, номинальное / минимальное, МПа | 1.0 / 0.10 |
| Номинальный расход воздуха (при Pвых=0.4 МПа), м³/мин | Не менее 0.63 |
| Минимальный расход воздуха (при Pвых=0.4 МПа), м³/мин | Не более 0.16 |
| Абсолютная тонкость фильтрации, мкм | 25 |
| Степень влагоотделения, % | Не менее 90 |
| Диапазон регулировки выходного давления, МПа | 0.05 – 0.85 |
| Падение давления при изменении расхода (0 до ном.), МПа | 0.04 |
| Изменение Pвых при снижении Pвх с 1.0 до 0.5 МПа, МПа | Не более 0.035 |
| Превышение Pвых для срабатывания клапана сброса, МПа | Не более 0.08 |
| Объем резервуара для конденсата, см³ | Не менее 100 |
| Способ отвода конденсата | Полуавтоматический с ручным дублером |
| Тип рабочей среды | Сжатый воздух (очистка не грубее кл.12 по ГОСТ 17433) |
Преимущества и особенности эксплуатации
Внедрение блока подготовки воздуха П-ФРК-10-1 в пневмосистему дает ряд существенных эксплуатационных преимуществ:
1. Снижение эксплуатационных расходов: Эффективная фильтрация и осушение воздуха значительно увеличивают ресурс работы дорогостоящих пневмоцилиндров, клапанов и инструмента, уменьшая частоту их ремонта и замены.
2. Стабильность технологических процессов: Редукционный клапан с точной настройкой и малым гистерезисом обеспечивает постоянное давление в системе независимо от колебаний на входе, что критично для прецизионного оборудования.
3. Удобство обслуживания: Прозрачный стакан с защитным кожухом позволяет визуально контролировать уровень загрязнения, а полуавтоматический сброс конденсата упрощает регулярное техническое обслуживание.
4. Универсальность монтажа: Компактная конструкция и наличие крепежного кронштейна позволяют устанавливать этот блок подготовки воздуха как непосредственно в разрыв трубопровода, так и на стену или раму оборудования.
5. Повышенная безопасность: Наличие встроенного аварийного клапана, сбрасывающего избыточное давление, защищает систему от поломок в случае нештатных ситуаций.
Принцип работы в пневмосистеме
Сжатый воздух от компрессора или магистрали поступает на вход блока подготовки воздуха. Сначала поток попадает в зону центробежного сепаратора фильтра-влагоотделителя, где происходит отделение капельной влаги и крупных механических примесей. Очищенный воздух проходит через фильтрующий элемент, задерживающий твердые частицы размером от 25 мкм.
Далее воздушный поток направляется в редукционный клапан, который, независимо от колебаний входного давления, поддерживает заданное пользователем давление на выходе. Регулировка осуществляется плавно с помощью удобной рукоятки с фиксацией. При превышении настроенного давления сверх допустимого предела срабатывает предохранительный клапан, сбрасывая излишки в атмосферу. Накопившийся в стакане конденсат удаляется вручную или автоматически при падении давления в системе.
Температурный режим и ресурс работы
Блок подготовки воздуха П-ФРК-10-1 рассчитан на длительную непрерывную эксплуатацию в условиях, соответствующих климатическому исполнению УХЛ и О по ГОСТ 15150, категория размещения 4. Это предусматривает работу в диапазоне температур окружающей среды от -60°C до +40°C при условии, что температура рабочей среды (сжатого воздуха) не выходит за эти пределы.
Срок службы изделия напрямую зависит от условий эксплуатации. Ключевыми факторами, влияющими на ресурс, являются: качество подаваемого воздуха (соблюдение класса очистки), своевременность удаления конденсата, отсутствие в системе конденсата масла и агрессивных веществ, а также соблюдение регламента обслуживания. При регулярной замене фильтрующего элемента и уплотнений блок подготовки воздуха способен работать годами без снижения эффективности.
Область применения оборудования
Данный блок подготовки воздуха широко применяется в различных отраслях промышленности, где используются пневматические системы управления и привода:
Станочный парк: Обрабатывающие центры, токарные, фрезерные и шлифовальные станки для управления патронами, суппортами, защитными щитками.
Прессовое и кузнечно-штамповочное оборудование: Для обеспечения четкой работы клапанов управления мощными пневмоцилиндрами.
Автоматические линии и роботизированные комплексы: В качестве источника подготовленного воздуха для пневмозахватов, позиционеров и приводов.
Пищевая, фармацевтическая и химическая промышленность: В системах, где требуется чистота воздушной среды для исключения загрязнения продукции.
Сервисные и ремонтные предприятия: Для питания пневмоинструмента (гайковертов, шлифмашин, краскопультов), обеспечивая его долговечность и стабильную работу.
Типичные ошибки при подборе блока подготовки
Во избежание проблем с эксплуатацией и совместимостью, при выборе блока подготовки воздуха следует избегать следующих распространенных ошибок:
Ориентация только на тип резьбы: Подбор исключительно по присоединительному размеру (K3/8") без учета необходимого расхода воздуха (м³/мин) и рабочего давления в системе.
Пренебрежение степенью очистки: Использование блока с недостаточной тонкостью фильтрации (25 мкм) для оборудования, требующего подачи воздуха очистки 10 или 5 мкм. В таких случаях требуется модификация с тонким фильтром.
Игнорирование условий окружающей среды: Установка блока в помещениях с высокой запыленностью или агрессивной атмосферой без дополнительной защиты, что может привести к засорению и коррозии.
Неправильное направление монтажа: Установка блока подготовки воздуха горизонтально или против направления стрелки на корпусе, что нарушает процесс влагоотделения и может вывести устройство из строя.
Расшифровка условного обозначения П-ФРК-10-1
Условное обозначение модели несет в себе ключевую информацию о ее параметрах:
П — Пневматическое исполнение.
ФРК — Функциональный состав: Фильтр-Редуктор-Клапан (сброса).
10 — Условный проход (Ду), мм.
1 — Порядковый номер модификации в линейке (базовое исполнение с аварийным клапаном на входе, полуавтоматическим сбросом конденсата и фильтрацией 25 мкм).
По отдельному заказу возможна поставка модификаций с индексом "-АО" (автоматический отвод конденсата) и "-5" (абсолютная тонкость фильтрации 5 мкм).
Габаритные и присоединительные размеры

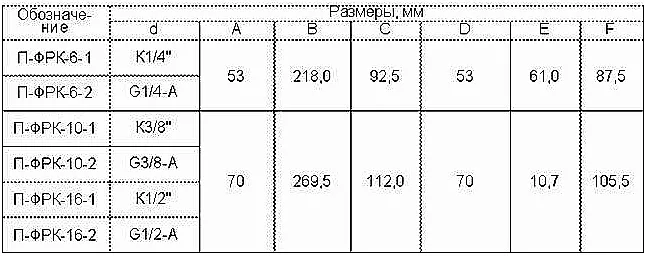

Для проверки монтажной совместимости блока подготовки воздуха П-ФРК-10-1 с существующим оборудованием необходимо учитывать следующие особенности. Блок предназначен для вертикального монтажа (допустимое отклонение — не более 5°) непосредственно на трубопровод или с использованием штатного кронштейна. Присоединительные резьбовые порты расположены на корпусе фильтра и имеют размер K3/8" (трубная цилиндрическая).
Перед установкой рекомендуется сверить межосевое расстояние между резьбовыми отверстиями на блоке и на ответных частях трубопровода, а также убедиться в наличии свободного пространства под прозрачным стаканом для визуального контроля и ручного сброса конденсата. Стрелка на корпусе должна строго совпадать с направлением потока воздуха от источника к потребителю.
Варианты заказа блока подготовки воздуха
В зависимости от требуемых параметров, можно заказать следующие варианты исполнения блока подготовки воздуха серии П-ФРК:
1. Базовая модель: П-ФРК-10-1. Условный проход 10 мм, присоединение K3/8", фильтрация 25 мкм, полуавтоматический сброс конденсата, аварийный клапан на входе.
2. Модель с тонкой очисткой: П-ФРК-10-1-5. Все характеристики базовой модели, но с абсолютной тонкостью фильтрации 5 мкм для систем, требующих высокой чистоты воздуха.
3. Модель с автоматическим отводом конденсата: П-ФРК-10-1-АО. Оснащена автоматическим дренажным клапаном для удаления конденсата без участия оператора, что удобно для труднодоступных или автоматизированных линий.
Для оформления заказа с необходимыми характеристиками рекомендуем связаться с техническими специалистами ГИДРАВЛИКА для консультации и проверки наличия.

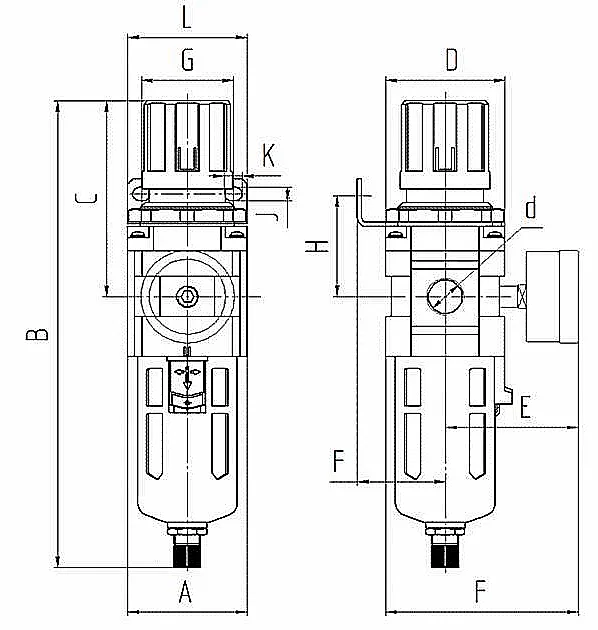

Рис. 1 — Пневматическая схема блока подготовки воздуха серии П-ФРК.
