Описание и назначение
Блок подготовки воздуха П-ФРК-16-1 — это унифицированный модуль, который выполняет три ключевые функции в пневмосистеме: очистку сжатого воздуха от твёрдых частиц и аэрозолей, отделение конденсата и точную регуляцию давления. Он предназначен для установки в пневмоприводах станков, промышленных роботов, подъёмно-транспортного оборудования и других систем, где требуется стабильная подача подготовленного воздуха.
Масса блока не превышает 1,26 кг. Габаритные размеры (высота × ширина × глубина) составляют приблизительно 200 × 120 × 80 мм, что позволяет компактно размещать его в распределительных шкафах или на рамах оборудования. Код ТН ВЭД для данного изделия — 8414.30.0000 (оборудование для обработки воздуха пневматическими инструментами).
На собеседовании в сервисную компанию инженера спрашивают: "Как вы относитесь к блокам подготовки воздуха?" — "Как к хорошим сотрудникам: главное, чтобы давление держали и конденсат вовремя удаляли".
Технические характеристики блока П-ФРК-16-1
| Параметр | Значение |
|---|
| Условный проход (Ду) | 16 мм |
| Присоединительная резьба | K1/2" (трубная цилиндрическая) |
| Рабочее давление на входе | от 0,1 до 1,0 МПа |
| Номинальное давление | 1,0 МПа |
| Диапазон настройки выходного давления | 0,05 – 0,85 МПа |
| Номинальный расход воздуха (при 0,4 МПа на выходе) | не менее 1,60 м³/мин |
| Минимальный расход воздуха | не более 0,16 м³/мин |
| Абсолютная тонкость фильтрации | 25 мкм |
| Степень влагоотделения | не менее 90 % |
| Вместимость резервуара для конденсата | не менее 100 см³ |
| Способ отвода конденсата | полуавтоматический с ручным дублированием |
| Климатическое исполнение | УХЛ, О по ГОСТ 15150 |
| Категория размещения | 4 |
| Масса (не более) | 1,26 кг |
Преимущества и особенности эксплуатации блока подготовки воздуха
- Снижение эксплуатационных затрат: эффективная очистка воздуха продлевает ресурс пневмоцилиндров, клапанов и инструмента, уменьшая частоту ремонтов.
- Стабильность работы системы: редукционный клапан с точной настройкой поддерживает заданное давление вне зависимости от колебаний в магистрали, что критично для точных операций.
- Удобство обслуживания: прозрачный стакан фильтра с метками позволяет визуально контролировать уровень загрязнения, а полуавтоматический сброс конденсата не требует отключения системы.
- Компактность и универсальность монтажа: блок может устанавливаться как непосредственно на трубопровод, так и на кронштейн, благодаря чему легко интегрируется в существующие пневмосхемы.
- Соответствие российским стандартам: изделие спроектировано для работы в условиях отечественных производств с учётом требований ГОСТ по климату и безопасности.
Принцип работы блока П-ФРК-16-1
Сжатый воздух из магистрали поступает во входной патрубок блока подготовки воздуха. Встроенный центробежный влагоотделитель закручивает поток, отбрасывая капли влаги и крупные частицы на стенки стакана, где они стекают в резервуар для конденсата. Далее воздух проходит через фильтрующий элемент, который задерживает твёрдые частицы размером от 25 мкм и аэрозоли масла. Очищенная среда поступает в редукционный клапан, где пружинно-мембранный механизм автоматически снижает и стабилизирует давление до значения, заданного регулировочной рукояткой. На выходе установлен аварийный клапан сброса, который защищает систему от превышения давления. Конденсат периодически удаляется через дренажный узел.
Температурный режим и ресурс работы
Блок подготовки воздуха П-ФРК-16-1 рассчитан на эксплуатацию в диапазоне температур окружающей среды от -40 °C до +40 °C (для исполнения УХЛ). Допускается работа в режиме 24/7 при условии соблюдения параметров по давлению и расходу. Срок службы изделия до первого капитального ремонта составляет не менее 10 000 часов и напрямую зависит от качества подаваемого воздуха, своевременности обслуживания и чистоты фильтрующего элемента. Ресурс повышается при установке дополнительного фильтра грубой очистки на входе и регулярной замене уплотнений.
Область применения и типовое оборудование
Блоки подготовки воздуха серии П-ФРК используются в различных отраслях промышленности, где применяется пневмоавтоматика. Типичные примеры:
- Металлообрабатывающие и деревообрабатывающие станки с пневмоприводами подачи и зажима.
- Прессовое оборудование для штамповки, гибки и формовки.
- Сборочные линии и промышленные роботы с пневматическими захватами.
- Строительная и дорожная техника: пневмосистемы управления отвалами, тормозами.
- Пищевая и упаковочная промышленность: приводы клапанов, дозаторов.
- Ремонтные мастерские и сервисные центры, использующие пневмоинструмент.
Состав ремкомплекта и часто заменяемые детали
Для проведения технического обслуживания блока подготовки воздуха П-ФРК-16-1 рекомендуется иметь следующий набор запасных частей:
| Наименование детали | Кол-во в ремкомплекте | Признаки износа |
|---|
| Фильтрующий элемент (картридж) | 1 шт. | Увеличение перепада давления, снижение пропускной способности |
| Уплотнительные кольца (манометр, стакан) | набор | Подтекание воздуха или конденсата в местах присоединения |
| Мембрана редукционного клапана | 1 шт. | Нестабильность выходного давления, самопроизвольное изменение настройки |
| Пружина регулятора давления | 1 шт. | Невозможность настройки в полном диапазоне, залипание |
| Клапан сброса конденсата | 1 шт. | Неполное закрытие или, наоборот, затруднённый сброс |
Износ указанных деталей обычно происходит из-за загрязнённой рабочей среды, вибраций или несоблюдения интервалов обслуживания.
Типичные ошибки при подборе блока подготовки воздуха
- Игнорирование расхода воздуха: выбор модели с недостаточной пропускной способностью приводит к падению давления при пиковых нагрузках и снижению производительности оборудования.
- Несоответствие типа подключения: установка блока с резьбой, отличной от трубопроводной, требует дополнительных переходников и повышает риск утечек.
- Пренебрежение качеством входного воздуха: если сжатый воздух имеет загрязнённость выше 12 класса по ГОСТ 17433, фильтр быстро засоряется, что сокращает срок службы блока.
- Неправильный монтаж: отклонение от вертикали более чем на 5° ухудшает эффективность влагоотделения и может вызвать несанкционированный сброс конденсата.
Расшифровка условного обозначения П-ФРК-16-1
Маркировка блока подготовки воздуха содержит всю необходимую информацию для его идентификации:
- П — пневматический (принадлежность к пневмосистемам).
- ФРК — фильтр-редуктор-клапан (основные функциональные модули: фильтр с влагоотделителем, редукционный клапан, аварийный клапан).
- 16 — условный проход в мм, определяющий номинальный расход и габариты присоединительных патрубков.
- 1 — вариант исполнения (базовый, с ручным отводом конденсата). Возможны модификации: "-АО" для автоматического отвода, "-5" для тонкости фильтрации 5 мкм.
Рис. 1 — Схематическое изображение блока подготовки воздуха П-ФРК с обозначением потоков и основных компонентов.
Рис. 2 — Общий вид блока подготовки воздуха П-ФРК-16-1, смонтированного на кронштейне.
Рис. 3 — Детализация блока: регулировочная рукоятка, манометр для контроля давления и прозрачный стакан фильтра.
Рис. 4 — Вид сбоку на блок подготовки воздуха, иллюстрирующий резьбовые подключения K1/2".
Габаритные и присоединительные размеры
Для корректного монтажа блока П-ФРК-16-1 необходимо учитывать следующие размеры (ориентировочные):
- Высота (с манометром) — 200 мм.
- Ширина по корпусу — 120 мм.
- Глубина (от оси присоединительной резьбы до задней стенки) — 80 мм.
- Межосевое расстояние между входным и выходным патрубками — стандартное для резьбы K1/2".

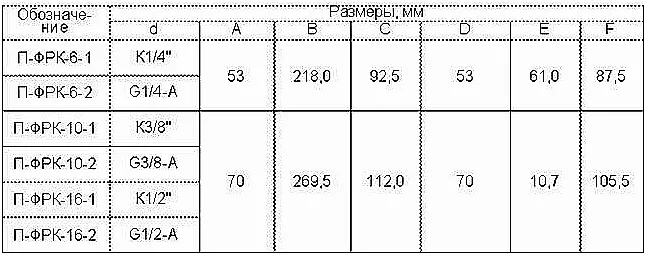

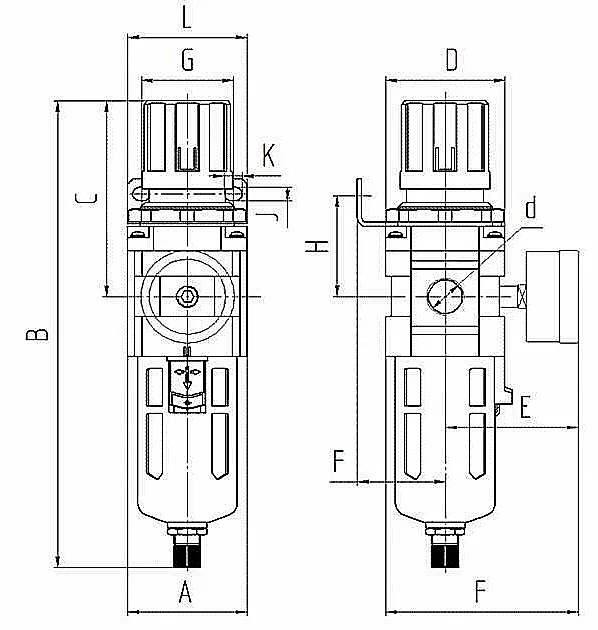

Перед установкой рекомендуется свериться с габаритными чертежами, представленными на рис. 2–4. Убедитесь, что в месте монтажа достаточно свободного пространства для обслуживания и сброса конденсата.
Примеры оформления заказа
В зависимости от требований технологического процесса можно заказать различные модификации блока подготовки воздуха:
- Базовая модель: П-ФРК-16-1 — блок с полуавтоматическим отводом конденсата и тонкостью фильтрации 25 мкм.
- Модификация с автоматическим отводом: П-ФРК-16-1-АО — оснащён клапаном для периодического автоматического сброса конденсата без вмешательства оператора.
- Модель повышенной очистки: П-ФРК-16-1-5 — абсолютная тонкость фильтрации снижена до 5 мкм для систем, требующих особой чистоты воздуха (например, в пищевой или фармацевтической промышленности).
При заказе укажите условное обозначение, необходимое количество и контактные данные для согласования сроков поставки.
Часто задаваемые вопросы (FAQ)
Вопрос: Как правильно подобрать блок подготовки воздуха по давлению и расходу для моего станка?
Ответ: Определите максимальное рабочее давление в вашей пневмосистеме (оно должно быть в пределах 0,1–1,0 МПа для П-ФРК-16-1) и пиковый расход воздуха всеми потребителями. Расход не должен превышать номинальный показатель блока — 1,60 м³/мин при давлении на выходе 0,4 МПа. Если параметры близки к предельным, рассмотрите блок с большим условным проходом (Ду 25 мм).
Вопрос: Сколько времени занимает доставка блока П-ФРК-16-1 в мой город (например, в Екатеринбург или Новосибирск)?
Ответ: При наличии на складе в Москве срок доставки в большинство регионов России составляет 3–7 рабочих дней, в зависимости от выбранной транспортной компании. В страны СНГ (Казахстан, Беларусь и др.) поставка осуществляется в течение 7–14 дней. Точные сроки уточняйте у менеджеров компании после оформления заявки на сайте.
Вопрос: Какие условия эксплуатации наиболее критичны для ресурса блока подготовки воздуха?
Ответ: Ключевые факторы — это качество сжатого воздуха и температурный режим. Воздух на входе должен соответствовать 12 классу очистки по ГОСТ 17433. Температура окружающей среды не должна выходить за диапазон от -40 °C до +40 °C. Также важно регулярно сливать конденсат и менять фильтрующий элемент при увеличении перепада давления.
Вопрос: Можно ли заменить вышедший из строя блок подготовки воздуха П-ФРК другой моделью или аналогом?
Ответ: Да, при замене необходимо учитывать основные параметры: условный проход (Ду), тип и размер присоединительной резьбы, диапазон рабочих давлений и расход. Блоки серии П-ФРК взаимозаменяемы внутри одного типоразмера. Наши специалисты помогут подобрать полный аналог или совместимую модель под вашу систему.
