Блок подготовки воздуха модели П-ФРК-16-1-1-0 представляет собой унифицированный узел для комплексной обработки сжатого воздуха в промышленных пневмосистемах. Основная функция данного пневмоблока заключается в очистке воздушного потока от твердых частиц, капельной влаги и масляных включений, а также в стабильном поддержании установленного выходного давления. Изделие предназначено для монтажа в приводные системы станков, прессов, сборщиков и другого пневмооборудования. Условный проход — 16 мм, тип присоединения — трубная цилиндрическая резьба К1/2".
Описание и ключевые данные
Пневмоблок П-ФРК-16-1-1-0 является центральным элементом подготовки сжатого воздуха. Он обеспечивает требуемую чистоту и стабильность давления, что напрямую влияет на ресурс работы пневмоцилиндров, клапанов и инструмента. Конструкция включает в одном корпусе фильтр-влагоотделитель, редукционный клапан для регулировки давления и предохранительный клапан. Металлический защитный кожух вокруг прозрачного стакана фильтра повышает безопасность эксплуатации. Стоит отметить, что данная модель поставляется без манометра, который может быть установлен позже в предусмотренное резьбовое отверстие.
Шутка инженера-пневматика: «Директор заходит в цех и видит механика, пристально смотрящего на установленный пневмоблок П-ФРК-16-1-1-0. – Что случилось? – спрашивает он. – Да вот думаю, – отвечает механик, – полгода работает без нареканий. Или бракованный попался, или я что-то делаю не так».
Габаритные размеры, вес и Код ТН ВЭД
Для корректного проектирования узла подключения и проверки монтажной совместимости важно учитывать присоединительные и габаритные размеры устройства. Модель П-ФРК-16-1-1-0 имеет стандартизированные установочные размеры, характерные для устройств с условным проходом 16 мм. Максимальная масса изделия не превышает 1,26 кг.

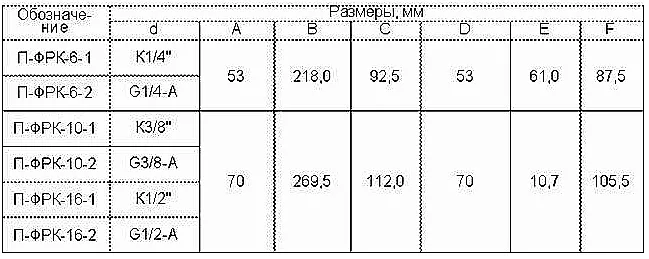

Код ТН ВЭД для данного класса товаров, как правило, относится к группе 8421 («Центробежные сепараторы; оборудование для фильтрования или очистки жидкостей или газов»). Точный код следует уточнять в момент таможенного оформления. Основные габариты приведены в таблице ниже, что позволяет инженеру точно спланировать установку пневмоблока П-ФРК-16-1-1-0 на трубопровод или с помощью кронштейна.
| Параметр | Значение |
|---|
| Условный проход, Ду | 16 мм |
| Присоединительная резьба | К1/2" (трубная цилиндрическая) |
| Приблизительная высота (без манометра) | ~200 мм |
| Приблизительная ширина (по кронштейну) | ~70 мм |
| Масса (не более) | 1.26 кг |
Вид спереди на пневмоблок П-ФРК-16-1-1-0, демонстрирующий металлический кожух стакана, рукоятку плавной регулировки давления и маркировку.
Подробные технические характеристики
Точные параметры определяют область эффективного применения и надежность работы узла. Пневмоблок П-ФРК-16-1-1-0 рассчитан на работу в стандартных промышленных сетях сжатого воздуха.
| Характеристика | Техническое значение |
|---|
| Рабочее давление на входе (номинальное) | 1.0 МПа (10 бар) |
| Минимальное входное давление | 0.10 МПа |
| Диапазон настройки выходного давления | 0.05 – 0.85 МПа |
| Номинальный расход воздуха (при Pвых=0.4 МПа) | не менее 1.60 м³/мин |
| Минимальный расход воздуха для стабильной работы | не более 0.16 м³/мин |
| Абсолютная тонкость фильтрации | 25 мкм |
| Степень влагоотделения | не менее 90% |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 12 класса (ГОСТ 17433) |
| Присоединительные размеры | Резьба К1/2" (G1/2") |
| Ёмкость резервуара для конденсата | не менее 100 см³ |
| Способ отвода конденсата | Полуавтоматический с возможностью ручного сброса |
Вид сбоку, где четко видна стрелка направления потока воздуха, входные и выходные порты с резьбой К1/2", а также устройство для сброса конденсата.
Преимущества и особенности эксплуатации
Выбор проверенного узла подготовки воздуха дает существенные выгоды для производственного процесса.
- Снижение эксплуатационных расходов и простоев. Высокая степень очистки воздуха (25 мкм, влагоотделение 90%) защищает дорогостоящие пневмоинструменты и клапаны от износа и коррозии, увеличивая межсервисные интервалы.
- Стабильность работы пневмосистемы. Редукционный клапан блока обеспечивает поддержание заданного давления с высокой точностью (±0.05 МПа), что критично для работы прецизионных механизмов и обеспечения повторяемости технологических операций.
- Надежность и безопасность. Наличие аварийного клапана и металлического стакана с прорезями для визуального контроля уровня загрязнений делает эксплуатацию пневмоблока П-ФРК-16-1-1-0 безопасной даже в цехах с высокой вибрацией.
- Удобство монтажа и обслуживания. Компактная конструкция «три в одном» упрощает установку на трубопровод или кронштейн. Полуавтоматический сброс конденсата не требует постоянного внимания оператора.
- Совместимость с типовыми системами. Стандартные присоединительные размеры (Ду 16, К1/2") позволяют легко интегрировать блок в большинство существующих пневмолиний российского производства.
Принцип работы в составе пневмосистемы
Сжатый воздух от компрессорной станции или магистрали поступает на вход пневмоблока П-ФРК-16-1-1-0. Первым этапом является очистка во влагоотделителе центробежного действия: поток закручивается, тяжелые частицы и капли влаги отбрасываются к стенкам стакана и стекают вниз в резервуар для конденсата. Далее воздух проходит через фильтрующий элемент, задерживающий твердые частицы размером от 25 мкм. Очищенная среда поступает в редукционный клапан, который, вне зависимости от колебаний входного давления и расхода, поддерживает заданное оператором значение на выходе. В случае опасного превышения давления срабатывает аварийный клапан. Направление движения среды строго указано стрелкой на корпусе.
Температурный режим, ресурс и условия эксплуатации
Блок подготовлен для работы в широком диапазоне климатических условий, характерных для России. Климатическое исполнение — УХЛ (умеренный и холодный климат) и О (общеклиматическое), категория размещения 4 (для работы в закрытых отапливаемых помещениях). Допустимый диапазон температур окружающей среды и рабочей среды составляет, как правило, от +5°С до +50°С. Ресурс работы пневмоблока П-ФРК-16-1-1-0 напрямую зависит от трех ключевых факторов: качества подаваемого воздуха (соблюдение класса очистки), своевременности слива конденсата из стакана и отсутствия превышения номинального давления. Регулярная замена фильтрующего элемента (согласно регламенту) обеспечивает многолетнюю бесперебойную службу.
Область применения и типовое оборудование
Универсальность и надежность обуславливают широкое применение данного блока в различных отраслях промышленности.
- Металлообработка: Станки с ЧПУ, координатно-пробивные прессы, сварочные автоматы, манипуляторы.
- Деревообработка: Пневмоприводы раскроечных станков, установки для нанесения клея, шлифовальные агрегаты.
- Упаковочное и фасовочное оборудование: Автоматы для формирования пакетов, этикетировщики, конвейерные системы.
- Общепромышленные системы: Промышленные роботы, пневмозажимные устройства, испытательные стенды, системы управления задвижками.
- Ремонтные и сервисные мастерские: Пневмоинструмент (гайковерты, дрели, пистолеты для подкачки).
Таким образом, пневмоблок П-ФРК-16-1-1-0 служит для обеспечения качественной работы всего спектра пневмооборудования, где требуется чистый и стабильный по давлению воздух.
Расшифровка условного обозначения
Индекс модели П-ФРК-16-1-1-0 несет в себе полную информацию об изделии:
- П – Пневматический.
- ФРК – Фильтр-Редуктор-Клапан (основные функции: фильтрация, регулировка давления, защита).
- 16 – Условный проход (Ду), мм.
- 1 – Тип присоединения (резьбовое, в корпусе).
- 1 – Исполнение по типу стакана (металлический защитный кожух).
- 0 – Комплектация (0 – без манометра).

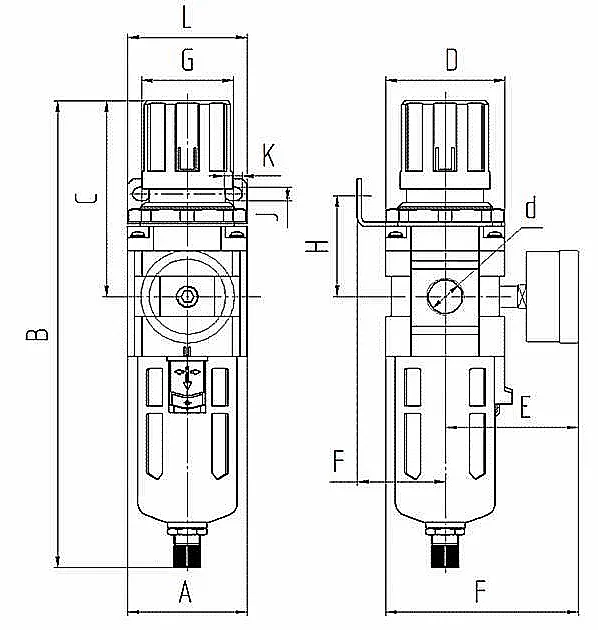

Схема установки и габаритные размеры для интеграции пневмоблока П-ФРК-16-1-1-0 в пневмомагистраль.
Типичные ошибки при подборе
Некорректный выбор узла подготовки воздуха ведет к его быстрому выходу из строя или неэффективной работе всей системы.
- Подбор только по присоединительной резьбе. Необходимо обязательно учитывать требуемый расход (м³/мин) и давление в системе. При недостаточном номинальном расходе блока он не сможет обеспечить потребности оборудования.
- Игнорирование класса очистки входного воздуха. Подача на пневмоблок П-ФРК-16-1-1-0 среды, загрязненной грубее 12 класса, приведет к мгновенному засорению фильтра и потере его функционала.
- Неучёт температурного диапазона. Установка блока в неотапливаемом помещении при температурах ниже +5°С может вызвать замерзание конденсата и повреждение механизмов.
- Пренебрежение необходимостью установки манометра. Работа без контроля выходного давления сводит на нет функцию точной регулировки и диагностики системы.
Состав ремонтного комплекта и часто заменяемые узлы
Для поддержания блока в работоспособном состоянии важно своевременно менять расходные элементы. Наиболее часто требуют замены следующие детали:
| Наименование запчасти | Условный номер/тип | Причина и условия износа |
|---|
| Фильтрующий элемент (картридж) | Специфичен для модели ФРК-16 | Загрязнение твердыми частицами. Замена требуется при снижении пропускной способности или по регламенту. |
| Уплотнительные кольца и манжеты | Комплект уплотнений для стакана и клапанов | Потеря эластичности, механический износ, «старение» резины. Проявляется в утечках воздуха. |
| Пружина редукционного клапана | Спец. пружина | Усталость металла при циклических нагрузках. Приводит к дрейфу настроечного давления. |
| Клапан сброса конденсата | Узел в сборе или отдельные компоненты | Загрязнение механизма или износ уплотнения, ведущий к постоянной утечке воздуха. |
Варианты оформления заказа
Помимо базовой модификации, возможен заказ различных исполнений блока подготовки воздуха. В качестве примеров можно рассмотреть:
- Базовая модель: Пневмоблок П-ФРК-16-1-1-0 (Ду=16 мм, К1/2", металлический стакан, без манометра).
- Модель с автоматическим отводом конденсата: П-ФРК-16-1-1-0-АО. Отличается наличием автоматического дренажного клапана, что удобно для систем непрерывной работы.
- Модель с повышенной тонкостью фильтрации: П-ФРК-16-1-1-0-5. Абсолютная тонкость фильтрации составляет 5 мкм для защиты высокоточных пневматических устройств.
Для окончательного определения модели рекомендуется проконсультироваться с техническим специалистом поставщика.
