Блок подготовки воздуха П-ФРК-16-2 представляет собой унифицированный агрегат, предназначенный для комплексной подготовки сжатого воздуха в промышленных пневмосистемах. Он объединяет в едином корпусе функции фильтрации, влагоотделения и стабилизации давления. Блок подготовки воздуха обеспечивает необходимую чистоту и стабильность параметров рабочей среды для корректного функционирования пневмоприводов, пневмоцилиндров, клапанов и другого оборудования.
Краткое описание и основные параметры
Модель П-ФРК-16-2 предназначена для очистки воздушного потока от капельной влаги, частиц минерального масла и твердых включений, а также для точного регулирования давления. Блок подготовки воздуха имеет условный проход 16 мм и резьбовое присоединение G1/2”. Он рассчитан на непрерывную работу в составе промышленных установок. Климатическое исполнение УХЛ4 позволяет эксплуатировать узел в умеренном и холодном климате.
Код ТН ВЭД для подобных изделий – 8421 39 000 9 (Фильтры и очистители жидкостей или газов).
| Параметр | Значение |
|---|
| Условный проход (Dу), мм | 16 |
| Присоединительная резьба | G1/2" |
| Габаритные размеры (приблизительно), мм | ~280 x 120 x 100 (ВxШxГ) |
| Масса, кг | 1.26 |
Пример исполнения блока подготовки воздуха П-ФРК-16-2 с ручным отводом конденсата.
Техник жалуется инженеру: «Никак не можем подобрать блок подготовки воздуха, который выдержит наши пневмоудары!» Инженер в ответ: «Да у нас в цехе сжатый воздух такой грязный, что любой блок за неделю превращается в компрессор – копоть сжимает и выбрасывает!»
Технические характеристики блока П-ФРК-16-2
Данные параметры определяют область применения и границы эксплуатации узла.
| Характеристика | Значение |
|---|
| Рабочее давление (номинальное / минимальное), МПа | 1.0 / 0.1 |
| Диапазон настройки выходного давления, МПа | 0.05 – 0.85 |
| Диапазон рабочих температур для среды | +5°C до +50°C (для УХЛ4) |
| Тип рабочей среды | Сжатый воздух, очищенный не грубее 12 класса (ГОСТ 17433) |
| Присоединительные размеры (резьба) | G1/2" (трубная цилиндрическая) |
| Масса, кг, не более | 1.26 |
| Номинальный расход воздуха (при 0.4 МПа на выходе), м³/мин | не менее 1.60 |
| Абсолютная тонкость фильтрации, мкм | 25 |
| Степень влагоотделения, %, не менее | 90 |
| Вместимость резервуара для конденсата, см³ | не менее 100 |
Фотография блока подготовки воздуха П-ФРК-16-2 с видимым стеклом отстойника и регулятором давления.
Преимущества и особенности эксплуатации
- Компактность и унификация функций. Объединение фильтра, редуктора и влагоотделителя в одном блоке подготовки воздуха упрощает монтаж и экономит место в пневмошкафу.
- Стабильность выходных параметров. Редукционный клапан обеспечивает точное поддержание установленного давления с минимальным падением при изменении расхода, что повышает надежность работы конечных пневмоприводов.
- Удобство технического обслуживания. Прозрачный стакан фильтра с защитным кожухом позволяет визуально контролировать уровень загрязнения. Полуавтоматический дренаж конденсата легко активируется как вручную, так и автоматически при сбросе давления.
- Надежность в типовых промышленных условиях. Конструкция рассчитана на длительную ресурсную работу в сетях с давлением до 1 МПа, совместима с большинством промышленных компрессоров и систем воздухоподготовки.
- Гибкость монтажа. Возможность установки как непосредственно на трубопровод, так и с использованием кронштейна, а также выбор стороны установки аварийного клапана (на входе или выходе) под конкретную схему.
Принцип работы блока подготовки воздуха
Сжатый воздух от компрессорной станции поступает на вход агрегата. В первую очередь он проходит через центробежный фильтр-влагоотделитель. За счет тангенциального закручивания потока капли влаги и крупные частицы отделяются от воздуха и оседают в нижней части прозрачного стакана-отстойника. Далее воздух проходит через фильтрующий элемент, обеспечивающий тонкость фильтрации 25 мкм. После очистки поток поступает в редукционный клапан, который автоматически снижает и стабилизирует давление на выходе до значения, заданного с помощью регулировочной рукоятки. Избыточное давление при нештатных ситуациях сбрасывается через встроенный предохранительный клапан. Блок подготовки воздуха таким образом выполняет все ключевые операции для обеспечения качества пневмосети.
Температурный режим, ресурс и факторы его увеличения
Данный блок подготовки воздуха рассчитан на эксплуатацию при температуре окружающей среды от +5°C до +50°C в исполнении УХЛ4. Допускается работа в циклическом режиме с частыми пусками и остановами. Ключевыми факторами, определяющими срок службы, являются качество подаваемого сжатого воздуха (соблюдение класса очистки), регулярность профилактики (слив конденсата, замена или очистка фильтрующего элемента) и отсутствие конденсата в замерзшем виде внутри блока. Своевременное сервисное обслуживание существенно продлевает ресурс работы всех внутренних компонентов: манжет, пружин, тарелки клапана.
Область применения и типовое оборудование
Блок подготовки воздуха модели П-ФРК-16-2 широко используется во всех отраслях промышленности, где задействована пневмоавтоматика. Он устанавливается на станочном оборудовании (токарные, фрезерные, шлифовальные станки с ЧПУ), прессовых линиях, системах упаковки и фасовки, манипуляторах, подъемных механизмах. Незаменим в системах управления пневмоцилиндрами, приводными заслонками, пневмозамками. Блок подготовки воздуха часто является основой малых пневмостанций и распределительных групп в производственных цехах, автосервисах и ремонтных мастерских.

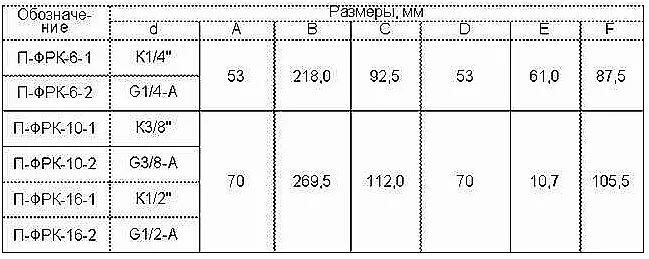

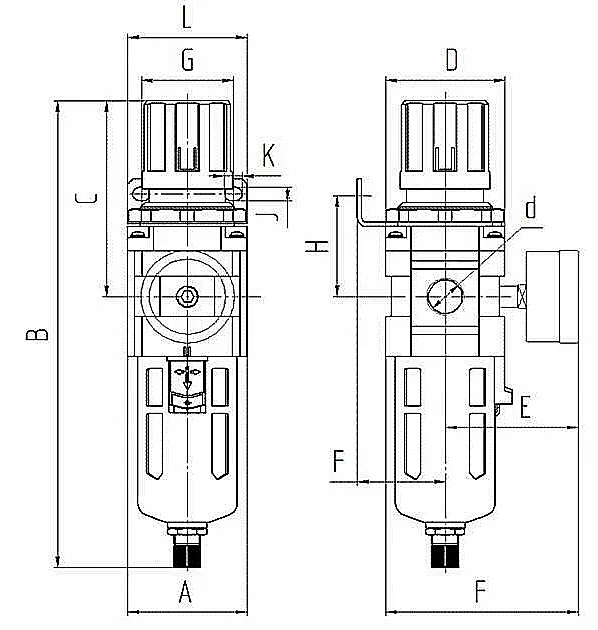

Габаритные размеры и компоновка блока подготовки воздуха для проверки совместимости с местом установки.
Расшифровка условного обозначения модели
Обозначение П-ФРК-16-2 расшифровывается следующим образом:
- П – «Пневматический».
- ФРК – «Фильтр-редуктор комбинированный».
- 16 – Условный проход в миллиметрах (Dу 16).
- 2 – Исполнение по расположению предохранительного клапана и другим конструктивным особенностям (например, базовая комплектация с ручным отводом конденсата).
Типичные ошибки при подборе блока подготовки воздуха
- Выбор только по резьбе подключения, без учета требуемого расхода воздуха (м³/мин). Модель П-ФРК-16-2 обеспечивает номинальный расход 1.6 м³/мин, что необходимо соотнести с потреблением подключаемого оборудования.
- Неучет минимального рабочего давления. Блок требует на входе не менее 0.1 МПа для корректной работы редуктора. При более низком давлении в магистрали стабильная работа не гарантируется.
- Игнорирование требований к чистоте воздуха на входе. Работа с воздухом, не соответствующим 12 классу очистки по ГОСТ, приведет к ускоренному засорению фильтра и износу клапанного узла.
- Пренебрежение температурным диапазоном. Эксплуатация при температурах ниже +5°C может вызвать замерзание конденсата и повреждение внутренних полостей.
Примеры заказа и возможные модификации
Общий принцип записи заказа: [тип]-[Ду]-[резьба]-[исполнение]-[климатика]. На основе базовой модели возможны различные вариации:
- Базовая модель: Блок подготовки воздуха П-ФРК-16-2 (Dу 16, G1/2", УХЛ4).
- С автоматическим отводом конденсата: Модификация обозначается суффиксом «-АО», например, П-ФРК-16-2-АО.
- С повышенной тонкостью фильтрации (5 мкм): Для особо чистых систем, обозначение может включать суффикс «-5».
Для подбора аналога или консультации обратитесь к специалистам нашего отдела продаж.
