Блок подготовки воздуха П-ФРК-6-1

Блок подготовки воздуха модели П-ФРК-6-1 представляет собой комбинированный узел, предназначенный для комплексной подготовки сжатой воздушной среды в пневмосистемах промышленного оборудования. Основная функция прибора заключается в эффективном удалении конденсата, масляных аэрозолей и твердых включений с одновременной стабилизацией рабочего давления в требуемом диапазоне.

Описание и технические особенности

Устройство собрано в моноблочном корпусе, объединяющем фильтр-влагоотделитель центробежного действия и редукционный пневмоклапан с предохранительным элементом. Подключение к магистрали осуществляется через резьбовые отверстия с трубной цилиндрической резьбой. Блок подготовки воздуха П-ФРК-6-1 рассчитан на работу со сжатым воздухом, предварительно очищенным до 12 класса по ГОСТ 17433. Диапазон входного давления составляет от 0,1 до 1,0 МПа. Изделие изготавливается в климатических исполнениях УХЛ и О для категории размещения 4, что позволяет эксплуатировать его в широком спектре производственных условий на территории России и стран СНГ.

Для наблюдения за уровнем накопленного конденсата и загрязнений предусмотрен прозрачный стакан, защищенный металлическим кожухом со смотровыми прорезями. Сброс отсепарированной жидкости производится полуавтоматически при сбросе давления в системе либо вручную. Регулятор давления оснащен удобной рукояткой с фиксацией, обеспечивающей точную и стабильную настройку выходного параметра. Монтаж рекомендуется производить в вертикальном положении непосредственно на трубопроводе или с использованием штатного кронштейна, обеспечивая совпадение стрелки на корпусе с направлением воздушного потока.

Техник спрашивает у стажера: «Почему у нас такой чистый воздух в пневмосистеме нового станка?» Тот с гордостью отвечает: «Я поставил новый блок подготовки воздуха П-ФРК-6-1! Теперь и частицы удаляет, и давление держит как в швейцарских часах». Техник одобрительно кивает: «Молодец. Теперь только бы ты так же четко отчеты заполнял, как этот блок давление держит».

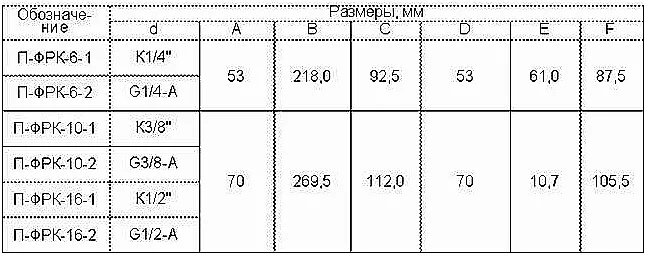

Основные габаритные размеры и масса изделия представлены в таблице ниже. Условный проход составляет 6 миллиметров. Код ТН ВЭД для подобного оборудования обычно относится к группе 8421 (Центробежные насосы, жидкометные машины; оборудование для фильтрования или очистки жидкостей или газов).

Внешний вид блока подготовки воздуха П-ФРК-6-1. Видны регулятор давления, манометр и присоединительные порты.

Боковой вид блока подготовки воздуха, демонстрирующий прозрачный стакан-отстойник для визуального контроля уровня конденсата.

Схематическое изображение, поясняющее типовое место установки блока подготовки воздуха в пневмолинии.

Технические характеристики

Ключевые эксплуатационные параметры блока подготовки воздуха П-ФРК-6-1 детализированы в следующей таблице. Данные характеристики являются определяющими для корректного подбора устройства под конкретные задачи системы.

Принцип работы устройства

Сжатый воздух поступает во входной патрубок блока подготовки воздуха. В первую очередь поток направляется в камеру фильтра-влагоотделителя центробежного типа. За счет создания вихревого потока более тяжелые частицы влаги, масла и механические включения отбрасываются к стенкам стакана и оседают в нижней части. Предварительно осушенный и очищенный воздух затем проходит через фильтрующий элемент с тонкостью фильтрации 25 мкм. Далее воздушный поток поступает в редукционный клапан. Здесь настроечная пружина, мембрана и запорный узел поддерживают заданное выходное давление, компенсируя колебания на входе и изменения расхода. Избыточное давление сбрасывается через предохранительный клапан. Подготовленная воздушная среда с заданными параметрами чистоты и давления подается в исполнительные механизмы пневмосистемы.

Преимущества и особенности эксплуатации

Использование комбинированного блока подготовки воздуха серии П-ФРК дает пользователю ряд существенных эксплуатационных выгод:

• Снижение эксплуатационных затрат. Компактный моноблок заменяет несколько отдельных устройств (фильтр, редуктор, влагоотделитель), упрощая монтаж, обслуживание и закупку запчастей.
• Повышение надежности и ресурса пневмооборудования. Эффективное удаление влаги и абразивных частиц предотвращает коррозию и износ дорогостоящих пневмоцилиндров, клапанов и инструмента.
• Стабильность работы технологического оборудования. Высокая точность поддержания выходного давления обеспечивает повторяемость циклов работы автоматических линий и станков, минимизируя брак и простои.
• Универсальность и удобство обслуживания. Возможность ручного сброса конденсата, визуальный контроль, простота настройки и наличие монтажного кронштейна облегчают интеграцию и текущее обслуживание устройства.
• Адаптированность к российским условиям. Климатическое исполнение УХЛ гарантирует работоспособность в условиях умеренного и холодного климата, характерного для большинства регионов России.

Область применения и типовое оборудование

Блок подготовки воздуха П-ФРК-6-1 находит широкое применение в различных отраслях промышленности, где требуется качественная подготовка сжатого воздуха. Его устанавливают на:

• Станочное оборудование с ЧПУ и автоматические линии (для управления пневмозажимами, палетами, шторками).
• Кузнечно-прессовое оборудование (пневматические прижимы, толкатели, системы смазки).
• Упаковочные и фасовочные машины (приводы заслонок, дозаторов, маркираторов).
• Автоматизированные линии в деревообработке, производстве стекла и пластика.
• Пневмоинструмент в сборочных цехах и на ремонтных участках.
• Системы управления в общепромышленной и строительной технике.

Состав ремонтного комплекта и запасные части

Для поддержания работоспособности блока подготовки воздуха рекомендуется периодически проверять и заменять изнашиваемые элементы. Ниже представлен перечень компонентов, наиболее подверженных износу.

Условное обозначение и модификации

Индекс модели П-ФРК-6-1 расшифровывается следующим образом:

• П – пневматический.
• ФРК – фильтр-редуктор-клапан (комбинированный блок).
• 6 – условный проход, мм (также бывают исполнения на 10, 16, 25 мм).
• 1 – вариант исполнения (базовый).

По отдельному заказу возможно изготовление блока с дополнительными опциями, такими как автоматический отвод конденсата (модификация с индексом -АО) или с повышенной тонкостью фильтрации до 5 микрон (индекс -5).

Типичные ошибки при подборе

Чтобы избежать проблем при внедрении, обратите внимание на следующие моменты:

1. Подбор исключительно по присоединительной резьбе. Важно учитывать соответствие условного прохода (Ду 6 мм) требуемому расходу воздуха (не менее 0,25 м³/мин). При завышенном расходе возникнет значительное падение давления.
2. Игнорирование требуемой чистоты воздуха на входе. Блок подготовки воздуха П-ФРК-6-1 не является фильтром грубой очистки. Для его долговечности входной воздух должен соответствовать 12 классу очистки по ГОСТ.
3. Неучет температурного диапазона эксплуатации. Хотя устройство предназначено для работы в условиях УХЛ, длительное воздействие температуры за пределами, указанных в техпаспорте, может вывести из строя уплотнения.
4. Установка блока в горизонтальном положении или против направления потока. Это приведет к некорректной работе влагоотделителя и возможному попаданию конденсата в выходную магистраль.

Примеры оформления заказа

При формировании заявки рекомендуется четко указывать требуемую модификацию. Вот несколько примеров:

1. Базовая модель: «Блок подготовки воздуха П-ФРК-6-1, климатическое исполнение УХЛ4».
2. Модель с автоматическим отводом конденсата: «Блок подготовки воздуха П-ФРК-6-1-АО, исполнение УХЛ4».
3. Модель с тонкой очисткой: «Блок подготовки воздуха П-ФРК-6-1-5 (с тонкостью фильтрации 5 мкм), исполнение О4».

Вы можете отправить запрос через форму на сайте или связаться с нашими специалистами для уточнения деталей и подбора аналога под вашу существующую систему.

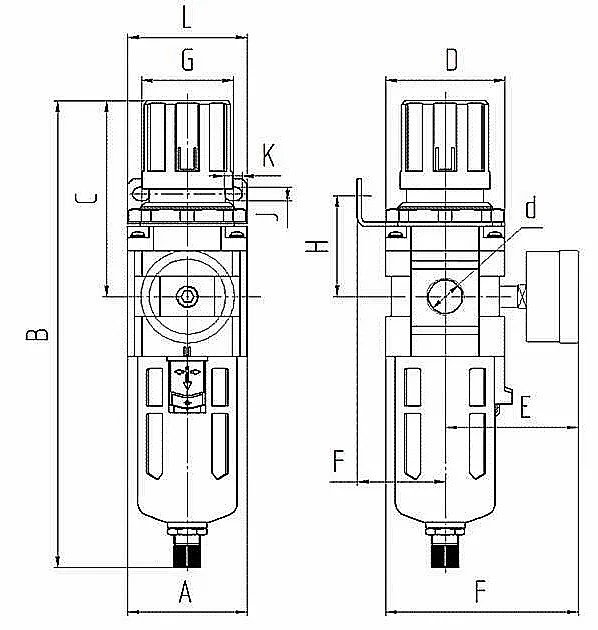

Габаритные и присоединительные размеры

Для проверки монтажной совместимости блока подготовки воздуха П-ФРК-6-1 с вашим оборудованием обратите внимание на ключевой размер – межосевое расстояние резьбовых отверстий и тип резьбы (G 1/4"). Учитывайте также необходимость свободного пространства снизу стакана для ручного сброса конденсата и сверху для вращения регулировочной рукоятки. Изображения выше позволяют визуально оценить компоновку устройства.

Принципиальная схема, иллюстрирующая внутреннее устройство и путь движения воздуха через блок подготовки воздуха серии П-ФРК.

Поставка блоков подготовки воздуха бренда ГИДРАВЛИК осуществляется компанией ГИДРАВЛИКА по всей территории Российской Федерации и в страны СНГ. Мы гарантируем техническую консультацию, помощь в подборе оборудования под ваши параметры давления и расхода, а также оперативную доставку транспортными компаниями в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города и регионы России.
