Электродвигатель ВА 132 S4 представляет собой трехфазный асинхронный электромотор взрывозащищенного исполнения, разработанный для эксплуатации в условиях повышенной взрывоопасности, где присутствуют газы или пары, образующие с воздухом взрывоопасные смеси. Основное назначение — обеспечение надежного привода для насосных агрегатов, вентиляционных систем, станков и прочего технологического оборудования, размещенного в промышленных помещениях категории II по взрывопожароопасности.
Габариты, вес и коды
Габаритные размеры электродвигателя ВА 132 S4 составляют 426x481x260 мм (высота, длина, глубина), масса агрегата — 87,15 кг. При таможенном оформлении используется Код ТН ВЭД 8501.51.9000, соответствующий электродвигателям переменного тока мощностью более 0,75 кВт, но не более 75 кВт, во взрывозащищенном исполнении.
| Основные габаритные и присоединительные размеры |
| Диаметр вала, мм | 38 |
| Диаметр фланца (при наличии), мм | 350 |
| Габаритные размеры (В×Д×Г), мм | 426×481×260 |
| Масса, кг | 87,15 |
Инженер на складе спрашивает: "Где найти электродвигатель ВА 132 S4?" Кладовщик, не отрываясь от журнала, отвечает: "Он у нас взрывозащищенный, так что ищи в самом тихом и безопасном углу — там, где ничего никогда не взрывается."
Технические параметры электродвигателя ВА 132 S4
Ключевые технические характеристики модели определяют её надежность и область применения. Электродвигатель ВА 132 S4 спроектирован для продолжительного режима работы с высокой стабильностью параметров.
| Электротехнические и эксплуатационные характеристики |
| Номинальная мощность, кВт | 7,5 |
| Тип двигателя | Асинхронный трехфазный, взрывозащищенный |
| Синхронная частота вращения, об/мин | 1500 |
| Фактическая частота вращения вала, об/мин | 1450 |
| Номинальное напряжение, В | 220/380 (треугольник/звезда) |
| Номинальный ток, Iн, А | 15,6 |
| Коэффициент полезного действия, % | 87 |
| Коэффициент мощности, cos φ | 0,84 |
| Кратность пускового момента, Мп/Мн | 2,3 |
| Кратность максимального момента, Mmax/Мн | 2,3 |
| Маркировка уровня взрывозащиты | 1ExdIIBT4 |
| Класс нагревостойкости изоляции | F (до +155 °C) |
| Степень защиты оболочки (IP) | IP54, IP55 |
| Климатическое исполнение | У2.5, Т2.5, УХЛ 2.5 |
Преимущества и особенности эксплуатации
Выбор электродвигателя ВА 132 S4 для опасных производств обеспечивает ряд существенных эксплуатационных выгод:
- Повышенная безопасность и соответствие нормативам: Конструкция с взрывонепроницаемой оболочкой (Exd) и герметичными вводами исключает риск воспламенения внешней среды, что критически важно для сертификации объектов.
- Высокий ресурс и надежность: Применение изоляции класса F, встроенных датчиков температуры обмотки и подшипников позволяет контролировать состояние агрегата, предотвращая перегрев и сокращая внеплановые простои.
- Универсальность монтажа и подключения: Наличие исполнений для установки на лапы (IM 1081) и лапы с фланцем (IM 2081) упрощает интеграцию в существующие приводные системы насосов, вентиляторов или станков.
- Энергоэффективность: КПД на уровне 87% и оптимальный коэффициент мощности способствуют снижению эксплуатационных затрат на электроэнергию.
- Адаптивность к условиям России: Климатические исполнения У2.5, УХЛ 2.5 рассчитаны на работу при температурах от -40°C до +40°C, а степень защиты IP54/IP55 обеспечивает устойчивость к пыли и брызгам воды.
Принцип работы во взрывоопасной среде
Электродвигатель ВА 132 S4 функционирует как стандартный асинхронный двигатель с короткозамкнутым ротором. Трехфазное напряжение, подаваемое на обмотки статора, создает вращающееся магнитное поле, которое индуцирует ток в роторе и приводит его во вращение. Ключевое отличие — реализация взрывозащиты по типу "взрывонепроницаемая оболочка" (Exd). Все элементы, способные вызвать искру или опасный нагрев (статор, ротор, токоведущие части), заключены в массивный корпус, способный выдержать внутренний взрыв без разрушения и предотвратить передачу пламени во внешнюю атмосферу. Дополнительную безопасность обеспечивают лабиринтные уплотнения вала и герметичные кабельные вводы.
Температурные режимы и срок службы
Электродвигатель ВА 132 S4 рассчитан на продолжительный (S1) режим работы. Допустимый диапазон температур окружающей среды определен климатическим исполнением: для У2.5 это от -40°C до +40°C. Класс изоляции F позволяет обмоткам работать при температуре до +155°C без потери свойств. Ресурс двигателя напрямую зависит от условий эксплуатации: качества электроснабжения (отсутствие перекосов фаз, скачков напряжения), регулярности технического обслуживания (контроль виброакустики, замена смазки в подшипниках), а также от эффективности системы фильтрации воздуха в помещении. При соблюдении регламента производителя ресурс может превышать 15-20 лет.
Области применения и типовое оборудование
Данный электродвигатель ВА 132 S4 широко используется в отраслях, где существует риск образования взрывоопасных газовых или паровоздушных смесей: нефтегазовая и химическая промышленность, лакокрасочные производства, предприятия по переработке угля и других сыпучих материалов, горнодобывающие комплексы, мукомольные и комбикормовые заводы. Он служит приводом для центробежных и шестеренных насосов, вентиляторов общеобменной и местной вытяжки, дымососов, мешалок, компрессоров, конвейерных линий, а также различных станков, установленных во взрывоопасных зонах класса II.
Типичные ошибки при подборе модели
- Игнорирование маркировки взрывозащиты: Выбор двигателя без учета конкретного класса зоны (IIA, IIB) и температурного класса (T4) может привести к нарушению правил ПБ и отказу в разрешении эксплуатации.
- Пренебрежение климатическим исполнением: Установка двигателя исполнения У2.5 в условия тропического климата или на открытой площадке без укрытия сокращает его ресурс.
- Несоответствие механических характеристик: Подбор без учета необходимой мощности (7.5 кВт), частоты вращения (1500 об/мин) и пускового момента для конкретной нагрузки (насоса, вентилятора) ведет к перегрузкам или неэффективной работе.
- Ошибки в монтаже: Неправильное закрепление на лапах или фланце, несоосность с приводимым агрегатом вызывают повышенную вибрацию и преждевременный износ подшипников.
Расшифровка условного обозначения
В индексе ВА 132 S4 заложена следующая информация: "ВА" — обозначение серии взрывозащищенных асинхронных электродвигателей. Цифры "132" указывают на высоту оси вращения вала над плоскостью установки (132 мм). Буква "S" характеризует установочный размер по длине станины в рамках данной высоты оси. Цифра "4" обозначает количество полюсов, что определяет синхронную частоту вращения — 1500 об/мин (при частоте сети 50 Гц).

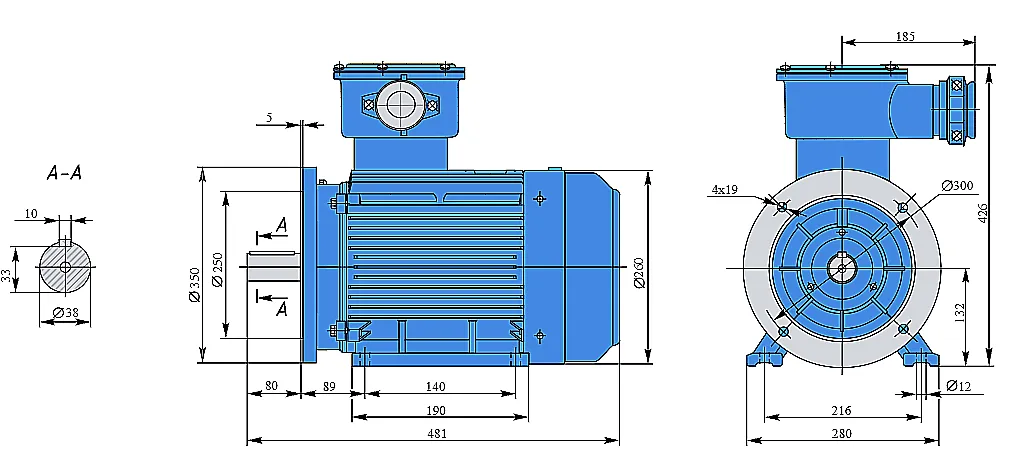

Габаритные и присоединительные размеры
Для проверки совместимости электродвигателя ВА 132 S4 с существующим оборудованием необходимо сверить посадочные размеры вала (Ø38 мм), dimensions лап или фланца (Ø350 мм), а также общие габариты. Ниже приведены фотографии, наглядно демонстрирующие конструкцию.

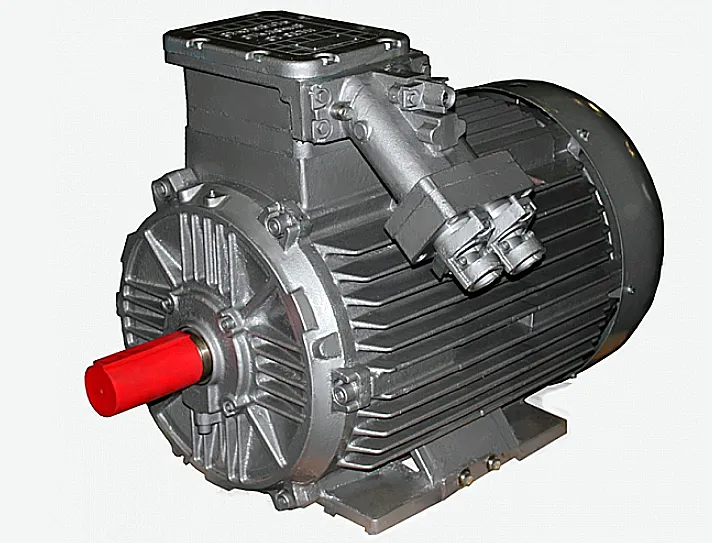

Электродвигатель ВА 132 S4, вид с торца. Видны лапы для крепления и взрывозащищенная клеммная коробка.
Электродвигатель ВА 132 S4, вид сбоку. Виден цилиндрический корпус и выходной вал.
Примеры комплектации для заказа
При оформлении заказа на электродвигатель ВА 132 S4 можно указать следующие типовые конфигурации:
- Базовая комплектация: ВА 132 S4, исполнение IM 1081 (на лапах), степень защиты IP55, климатическое исполнение У2.5, напряжение 380/660 В.
- Для подключения к редуктору: ВА 132 S4, исполнение IM 2081 (лапы + фланец), степень защиты IP54, исполнение УХЛ 2.5 для холодного климата.
- Для специфичных условий: ВА 132 S4 с дополнительным оснащением — встроенным датчиком температуры подшипников, специальным кабельным вводом или покрытием корпуса, стойким к агрессивным средам.
Более детальную информацию о наличии, ценах и условиях поставки электродвигателя ВА 132 S4 можно получить, оставив запрос через форму заказа на сайте или связавшись с нашими специалистами.
