Электродвигатель ВА 200L4

Описание и назначение электродвигателя ВА 200L4

Электродвигатель ВА 200L4 представляет собой трехфазный асинхронный электромотор с короткозамкнутым ротором, разработанный специально для работы во взрывоопасных газовых средах категории II. Это оборудование выполняет ключевую функцию привода гидронасосов, вентиляторов, станков и другого технологического оборудования на производствах с повышенными требованиями к безопасности.

Общие сведения и ключевые параметры

Электродвигатель ВА 200L4 рассчитан на продолжительный режим работы и характеризуется высокой надежностью. Базовое напряжение питания составляет 380 В при частоте 50 Гц. Агрегат имеет взрывонепроницаемую оболочку, что исключает передачу взрывной волны и продуктов горения во внешнюю среду. Контроль за его состоянием обеспечивают встроенные датчики температуры в обмотках статора и подшипниковых узлах.

Для удобства монтажа двигатель ВА 200L4 может поставляться в двух исполнениях: на лапах (IM 1001) или комбинированном – лапы плюс фланец (IM 3001). Уровень защиты от внешних воздействий соответствует классам IP54 или IP55, что позволяет эксплуатировать его в условиях повышенной запыленности и влажности. Изоляционная система обмоток относится к нагревостойкому классу F, обеспечивая долговечную работу при температурах до +155°C.

Техническая шутка

Наладчик спрашивает у инженера: «Почему этот электродвигатель ВА 200L4 такой тяжелый?». Ответ: «Чтобы он не улетел от счастья, когда мы его, наконец, запустим после трех дней наладки!».

Технические характеристики

Преимущества и особенности эксплуатации

• Максимальная безопасность: Конструкция взрывонепроницаемой оболочки «Exd» надежно изолирует внутренние искрящие части, предотвращая воспламенение окружающей газовой смеси. Это позволяет использовать электродвигатель ВА 200L4 без риска для персонала и оборудования.
• Высокая надежность и ресурс: Использование изоляции класса F, качественных подшипников и продуманной системы охлаждения обеспечивает длительный срок службы мотора даже в условиях продолжительной работы с полной нагрузкой.
• Широкий диапазон применения: Благодаря стойкости к пыли и влаге (IP54/IP55) и различным климатическим исполнениям, данный электродвигатель может быть установлен как в цехах, так и на открытых площадках в большинстве регионов России.
• Удобство технического контроля: Наличие встроенных термодатчиков (ТС) в обмотках и подшипниках позволяет организовать систему предупредительной сигнализации, минимизируя риск внезапного выхода из строя.
• Адаптивность к приводу: Комбинированное исполнение «лапы+фланец» (IM 3001) упрощает монтаж и соосную установку с насосами или другим оборудованием, сокращая время ввода в эксплуатацию.

Принцип работы и конструктивные особенности

Принцип работы электродвигателя ВА 200L4 основан на создании вращающегося магнитного поля трехфазным током в статоре, которое индуцирует токи в короткозамкнутой обмотке ротора, заставляя его вращаться. Ключевое отличие от общепромышленных моделей заключается в массивной и прочной взрывонепроницаемой оболочке. Все разъемы, места выхода вала и ввода кабеля имеют специальные уплотнения, рассчитанные на сдерживание внутреннего взрыва. Внутренние полости спроектированы так, чтобы горячие газы при возможной вспышке охлаждались до безопасной температуры, проходя через лабиринтные уплотнения, прежде чем попасть в окружающую среду.

Температурный режим и ресурс работы

Электродвигатель рассчитан на работу в диапазоне температур окружающей среды от -40°C до +40°C (в зависимости от климатического исполнения). Класс нагревостойкости изоляции F допускает работу обмоток при температуре до +155°C без ущерба для ресурса. Срок службы агрегата напрямую зависит от соблюдения условий эксплуатации: качества питающего напряжения, правильности центровки с приводным механизмом, своевременности замены смазки в подшипниках и чистоты охлаждающего воздуха. Регулярное сервисное обслуживание, включающее проверку состояния уплотнений и заземляющих контактов, существенно продлевает межремонтный период.

Область применения и типичное оборудование

Основная сфера применения электродвигателя ВА 200L4 – это промышленные предприятия, где существует риск образования взрывоопасных газовых или паровоздушных смесей категории II группы Т4. Он применяется для привода следующего оборудования:

• Насосные агрегаты и гидравлические станции, перекачивающие легковоспламеняющиеся жидкости.
• Вентиляторы и дымососы систем аспирации и вентиляции в химических, лакокрасочных, нефтеперерабатывающих цехах.
• Приводы конвейеров, мешалок, смесителей на производствах.
• Станки и прессовое оборудование, установленное во взрывоопасных зонах.
• Оборудование для шахт, рудников, угольных разрезов.

Электродвигатель ВА 200L4 незаменим в металлургии, химической промышленности, на предприятиях по производству и хранению ЛВЖ и горючих газов.

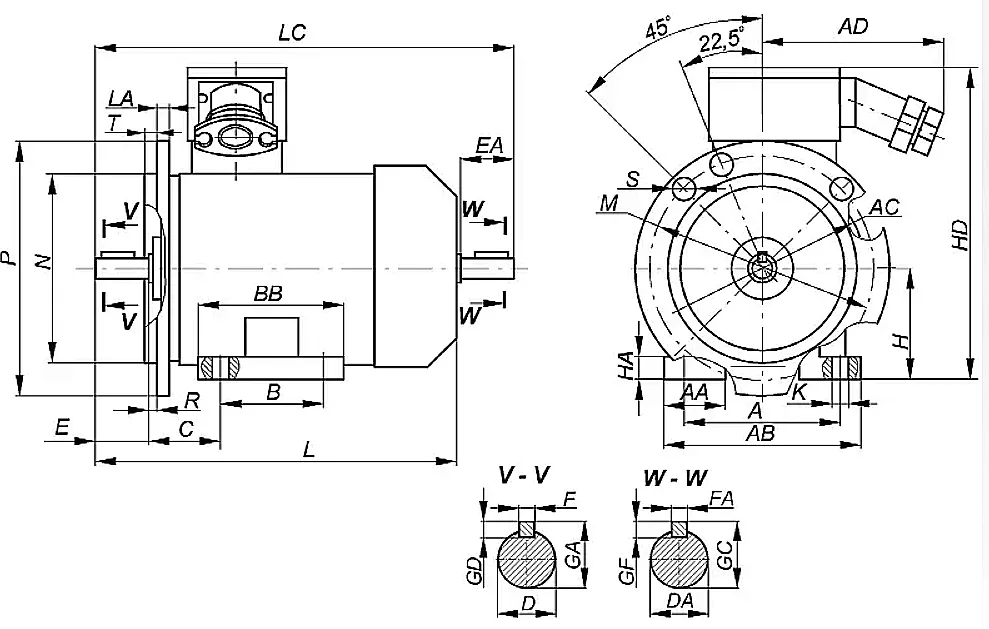

Габаритные и присоединительные размеры

Для проверки совместимости с существующей установкой необходимо обратить внимание на три ключевых размера: диаметр выходного конца вала (60 мм), межосевое расстояние монтажных лап и диаметр фланца (450 мм). Соответствие посадочных мест и вала гарантирует правильную центровку, что критически важно для долговечной работы как самого электродвигателя, так и приводимого механизма.

Электродвигатель ВА 200L4 в комбинированном исполнении (лапы + фланец IM 3001). Видны монтажные лапы и фланец для жесткого крепления.

Вид на клеммную коробку взрывозащищенного исполнения электродвигателя ВА 200L4. Хорошо читается маркировка 1ExdIIBT4.

Условное обозначение (расшифровка индекса)

Расшифровка модели ВА 200L4:
ВА – серия взрывозащищенных асинхронных электродвигателей.
200 – высота оси вращения вала (200 мм).
L – установочный размер по длине станины (L – длинный вариант).
4 – количество полюсов, определяющее синхронную частоту вращения (4 полюса = 1500 об/мин при 50 Гц).

Типичные ошибки при подборе

• Пренебрежение маркировкой взрывозащиты: Выбор двигателя без учета группы и категории взрывоопасной смеси на объекте. Для среды IIB T4 необходим именно такой электродвигатель ВА 200L4 с маркировкой 1ExdIIBT4.
• Неверная оценка механической нагрузки: Подбор только по мощности без учета пускового и максимального момента, что может привести к невозможности запуска приводного механизма.
• Игнорирование климатического исполнения: Заказ исполнения У2.5 для регионов с экстремально низкими температурами, где требуется УХЛ или Т.
• Несоответствие степени защиты IP: Установка двигателя IP54 в помещениях с возможностью прямого попадания струи воды, где требуется IP55.

Примеры заказа

1. Базовая поставка: Электродвигатель ВА 200L4, 45 кВт, 1500 об/мин, 380В, исполнение IM 1001 (на лапах), степень защиты IP54, климатическое исполнение У2.5.
2. Модификация с фланцем: Электродвигатель ВА 200L4, 45 кВт, 1500 об/мин, 380В, исполнение IM 3001 (лапы + фланец), степень защиты IP55, климатическое исполнение УХЛ2.5.
3. Комплектация для АПС: Электродвигатель ВА 200L4 с встроенными датчиками температуры в обмотках и подшипниках (ТС), для подключения к системе аварийно-предупредительной сигнализации.

Часто задаваемые вопросы (FAQ)

1. Как правильно подобрать взрывозащищенный двигатель для замены?
Необходимо сверять не только мощность и частоту вращения, но и маркировку взрывозащиты (например, 1ExdIIBT4), климатическое исполнение (У2.5, УХЛ2.5), степень защиты IP (IP54/55) и монтажное исполнение (IM 1001 или IM 3001). Ключевым является соответствие по группе и температурному классу взрывоопасной среды.

2. Какие сроки поставки электродвигателя ВА 200L4 по России?
Стандартные сроки поставки составляют от 10 рабочих дней. Наша компания организует доставку транспортными компаниями (Деловые Линии, ПЭК, КИТ и др.) в любые регионы РФ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города.

3. Возможна ли работа двигателя при низких температурах?
Да, для работы в условиях мороза предназначены модификации с климатическим исполнением ХЛ или УХЛ, рассчитанные на температуру окружающей среды до -60°С и -40°С соответственно. Однако пуск и работа при крайне низких температурах требуют использования соответствующих сортов морозостойкой смазки в подшипниках.

4. Предлагаете ли вы аналоги для импортных взрывозащищенных двигателей?
Да, наши специалисты помогут подобрать полноценный отечественный аналог, такой как электродвигатель ВА 200L4, для замены импортных моделей, учитывая все технические параметры: мощность (45 кВт), частоту вращения (1500 об/мин), габаритные и присоединительные размеры, а также класс взрывозащиты.

Надежный поставщик оборудования для промышленности

Электродвигатели серии ВА, включая модель ВА 200L4, поставляются компанией ГИДРАВЛИКА на российский рынок. Бренд ГИДРАВЛИК гарантирует соответствие продукции требованиям ГОСТ и техническим регламентам. Мы обеспечиваем полное техническое сопровождение, помощь в подборе аналогов под существующие системы и организацию сервисного обслуживания. Доставка осуществляется по всей территории Российской Федерации и в страны СНГ.

Для получения подробной технической консультации, уточнения цен и оформления заказа на электродвигатель ВА 200L4, обратитесь к нашим специалистам по телефону или через форму заказа на сайте. Актуальную информацию о наличии и условиях поставки можно также найти в разделе Контакты.
