Электродвигатель ВА 250 М8

Электродвигатель ВА 250 М8 — это трехфазный асинхронный электромотор с короткозамкнутым ротором, разработанный специально для продолжительной работы во взрывоопасных зонах категории II. Агрегат служит для привода насосов, вентиляторов, станков и другого промышленного оборудования, эксплуатируемого в условиях присутствия газовых и паровоздушных смесей.

Описание и техническое назначение

Основная функция электродвигателя ВА 250 М8 — обеспечить безопасную и надежную работу механизмов на химических, нефтегазовых, металлургических предприятиях, в шахтах и на других объектах с повышенными требованиями к взрывобезопасности. Конструкция мотора исключает передачу взрывной волны и продуктов горения во внешнюю среду благодаря герметичному взрывонепроницаемому кожуху.

— Собрались как-то два электродвигателя ВА 250 М8 на опасном производстве. Один говорит другому: «Ты слышал, наш новый сосед — обычный двигатель — так и норовит искру дать? Совсем не понимает, что здесь нужен специальный электродвигатель ВА 250 М8, а не какая-нибудь «искрящая» мелочь!»

Детальные технические характеристики

Изображение: Внешний вид электродвигателя ВА 250 М8, взрывонепроницаемый корпус, клеммная коробка.

Преимущества и особенности эксплуатации

Применение электродвигателя ВА 250 М8 в составе гидравлических станций, насосных агрегатов и технологического оборудования дает ряд эксплуатационных преимуществ:

1. Гарантированная безопасность. Сертифицированная взрывозащита вида Exd (взрывонепроницаемая оболочка) предотвращает воспламенение внешней газовой среды даже в случае возникновения искры внутри корпуса. Это минимизирует риски и позволяет соблюсти строгие требования промышленной безопасности.

2. Высокая надежность и увеличенный ресурс. Конструкция с классом изоляции F рассчитана на высокие температурные нагрузки. Наличие встроенных датчиков температуры обмотки и подшипников позволяет контролировать состояние двигателя в реальном времени, прогнозировать обслуживание и избегать внезапных отказов, ведущих к длительным простоям.

3. Универсальность монтажа и подключения. Наличие двух вариантов монтажного исполнения (на лапах или лапах с фланцем) обеспечивает удобную интеграцию как в новые проекты, так и при замене вышедших из строя двигателей на существующем оборудовании. Стандартные присоединительные размеры вала и фланца упрощают установку.

4. Адаптация к сложным условиям. Климатические исполнения (У, Т, УХЛ) и степень защиты IP55 позволяют эксплуатировать электродвигатель ВА 250 М8 в цехах с повышенной влажностью, запыленностью, а также на открытых площадках в различных регионах России.

5. Энергоэффективность. Высокий КПД (92%) и оптимальный коэффициент мощности способствуют снижению эксплуатационных затрат на электроэнергию, что важно при непрерывном режиме работы насосных станций и вентиляционных установок.

Принцип работы и конструкция

Электродвигатель ВА 250 М8 работает по принципу трехфазного асинхронного машины. При подаче напряжения 380/660 В на статорные обмотки создается вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутом роторе, что приводит его во вращение с частотой, немного меньшей синхронной (740 об/мин против 750). Крутящий момент через выходной вал передается на приводимый механизм — насос, компрессор или редуктор.

Взрывозащита реализована через массивный чугунный корпус (оболочка типа «d»), способный выдержать давление взрыва внутри себя без разрушения и предотвратить передачу пламени наружу. Все потенциальные места утечек — зазоры между деталями, выход вала, ввод кабеля — выполнены с лабиринтными уплотнениями или специальными сальниковыми устройствами. Внутренние полости двигателя заполнены воздухом, но оболочка исключает контакт внутренних искр (от щеток, коммутации) с внешней взрывоопасной атмосферой.

Температурный режим и ресурс работы

Эксплуатация электродвигателя ВА 250 М8 разрешена в широком диапазоне температур окружающей среды, определяемом климатическим исполнением: для У2.5 от -45°C до +40°C. Класс изоляции F допускает нагрев обмоток до +155°C. Агрегат рассчитан на продолжительный режим работы S1, то есть на непрерывную эксплуатацию под нагрузкой до достижения теплового равновесия.

Срок службы двигателя напрямую зависит от соблюдения условий эксплуатации, регламентированных производителем. К ключевым факторам, влияющим на ресурс, относятся: качество питающего напряжения (отклонения не должны превышать ±5%), отсутствие частых прямых пусков под нагрузкой (рекомендовано использование устройств плавного пуска), регулярность технического обслуживания (контроль вибрации, состояния подшипников, очистка внешних поверхностей). При соблюдении всех требований ресурс может составлять десятки тысяч часов.

Изображение: Вид на клеммную коробку и табличку с параметрами двигателя ВА 250 М8.

Область применения и типовое оборудование

Электродвигатель ВА 250 М8 применяется для оснащения оборудования, работающего в зонах с постоянной или потенциальной взрывоопасностью. Типичные сферы использования:

Нефтегазовая и химическая промышленность: привод насосов для перекачки легковоспламеняющихся жидкостей и газов, мешалок реакторов, вентиляторов вытяжной вентиляции в цехах.

Горнодобывающая отрасль: привод шахтных вентиляторов, конвейеров, водоотливных насосов, дробильного оборудования.

Металлургия и коксохимия: вентиляторы газоочистки, насосы циркуляционных систем, оборудование для транспортировки угольной пыли.

Производство ЛКМ и растворителей: приводы смесителей, насосов в окрасочных цехах, участках приготовления смесей.

Общепромышленное применение: в составе гидравлических станций (гидростанций), насосных групп, компрессорных установок, устанавливаемых во взрывоопасных зонах.

Условное обозначение и расшифровка индекса

Маркировка модели «ВА 250 М8» имеет следующую логику:

ВА — серия взрывозащищенных асинхронных электродвигателей.
250 — условный габарит (высота оси вращения вала).
М8 — обозначение длины сердечника и числа полюсов: «8» указывает на 8 полюсов, что соответствует синхронной частоте вращения 750 об/мин.

Полная маркировка на шильдике включает взрывозащиту: 1ExdIIBT4, где 1Ex — знак взрывозащиты по стандарту, d — вид защиты «взрывонепроницаемая оболочка», IIB — подгруппа взрывоопасных смесей, T4 — температурный класс (максимальная температура поверхности не превышает 135°C).

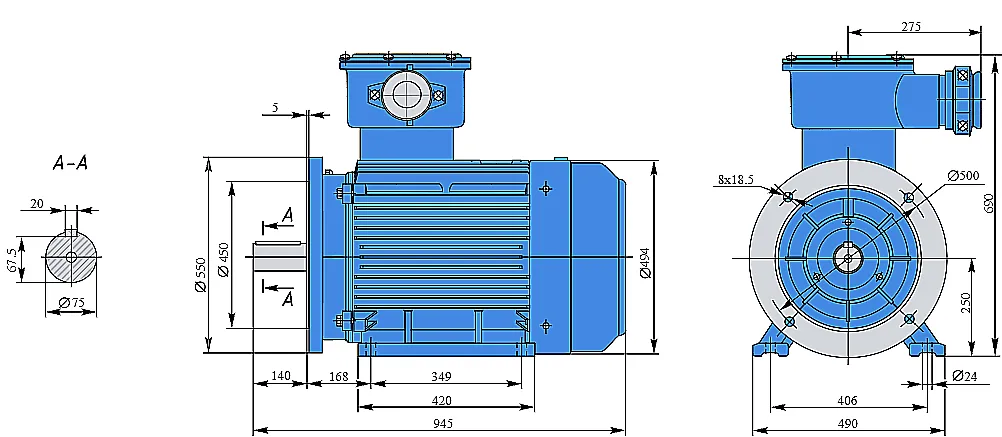

Габаритные и присоединительные размеры

Для проверки совместимости электродвигателя ВА 250 М8 с существующим оборудованием необходимо сверять ключевые размеры:

Диаметр выходного вала (75 мм) и его исполнение (со шпоночным пазом) должны соответствовать размерам полумуфты или шкива приводимого агрегата.
Габариты по лапам (согласно чертежу) и расстояние между крепежными отверстиями должны совпадать с посадочной рамой.
При фланцевом исполнении диаметр фланца 550 мм и расположение крепежных отверстий должны быть идентичны ответной части редуктора или насоса.

Рекомендуется перед заказом свериться с габаритными и установочными чертежами конкретной модификации.

Типичные ошибки при подборе

Чтобы избежать проблем при эксплуатации, инженерам следует обращать внимание на следующие моменты:

1. Игнорирование класса взрывозащиты. Подбор двигателя с несоответствующей маркировкой Ex (например, IP55 вместо Exd) для взрывоопасной зоны — прямое нарушение требований ПБ и недопустимо.

2. Неучет монтажного исполнения. Заказ модели только на лапах (IM 1001), когда оборудование требует фланцевого крепления (IM 1002), приведет к сложностям установки и необходимости изготовления переходных пластин.

3. Неверная оценка нагрузки. Выбор двигателя только по мощности (45 кВт) без учета требуемого пускового момента (Мп/Мн=1.9) может привести к невозможности запуска механизма под нагрузкой.

4. Пренебрежение условиями окружающей среды. Применение двигателя в исполнении У2.5 (умеренный климат) в районах с тропическим влажным климатом (Т) или на открытой промплощадке без навеса сократит его ресурс.

Варианты заказа и поставки

Поставщик ГИДРАВЛИКА предлагает несколько вариантов комплектации двигателя ВА 250 М8:

1. Базовая модель: Электродвигатель ВА 250 М8, 45 кВт, 740 об/мин, 380/660 В, взрывозащита 1ExdIIBT4, IP55, на лапах (IM 1001), климатическое исполнение У2.5.

2. Модификация с фланцем: ВА 250 М8 с монтажным исполнением IM 1002 (лапы + фланец). Актуально для установки на насосы типа ЦНС.

3. Модификация для холодного климата (УХЛ): Исполнение УХЛ 2.5 для эксплуатации при пониженных температурах до -45°C.

Для уточнения актуального наличия, сроков поставки и получения коммерческого предложения рекомендуем отправить запрос через форму на сайте.

Бренд ГИДРАВЛИК и поставки по России

Взрывозащищенный электродвигатель ВА 250 М8 бренда ГИДРАВЛИК поставляется на российский рынок компанией «ГИДРАВЛИКА». Мы обеспечиваем полный цикл сопровождения: от технической консультации по подбору аналога под вашу систему до организации доставки и таможенного оформления.

Доставка осуществляется во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы помочь с выбором модификации, учитывая параметры вашего оборудования — давление в системе, производительность насоса, тип рабочей среды и условия эксплуатации.

Для получения подробной информации о стоимости, наличии на складе и условиях поставки электродвигателя ВА 250 М8 свяжитесь с нами по телефону или через раздел Контакты.
