Электродвигатель BA 180M2

Электродвигатель BA 180M2 представляет собой трехфазный асинхронный электромотор со степенью защиты от взрыва 1ExdIIBT4, предназначенный для длительной работы в помещениях и на открытых площадках, где существует риск образования взрывоопасных газовых и паровоздушных смесей категории II. Он используется как силовой агрегат для привода насосных групп, вентиляционных установок, конвейеров и прочего технологического оборудования.

Описание и назначение

Электродвигатель BA 180M2 спроектирован для обеспечения бесперебойной работы в тяжелых условиях. Его основная задача – надежное преобразование электрической энергии в механическую в средах, опасных с точки зрения возможности взрыва. Особенности конструкции исключают воспламенение окружающей среды даже при внутреннем повреждении обмоток или возникновении искрения. Это делает данный двигатель незаменимым для базовых приводных механизмов на предприятиях нефтегазового и химического комплекса, в цехах лакокрасочной промышленности, а также в горнодобывающих шахтах.

Приходит инженер на завод и видит, как несколько человек пытаются сдвинуть с места тяжелый станок. Подходит к ним и говорит: «Что же вы, коллеги, мучаетесь? Установите электродвигатель BA 180M2 – он и мощный, и взрыв в цеху от искры не устроит! Проверено». Один из рабочих вздыхает: «Этот-то двигатель мы как раз и сдвигаем...»

Код ТН ВЭД 8501 51 100 0 – Электродвигатели переменного тока мощностью более 37,5 кВт (не включительно), но не более 75 кВт. Габаритные размеры и вес варьируются в зависимости от конкретного монтажного исполнения (на лапах или «лапы + фланец»).

Технические характеристики двигателя BA 180M2

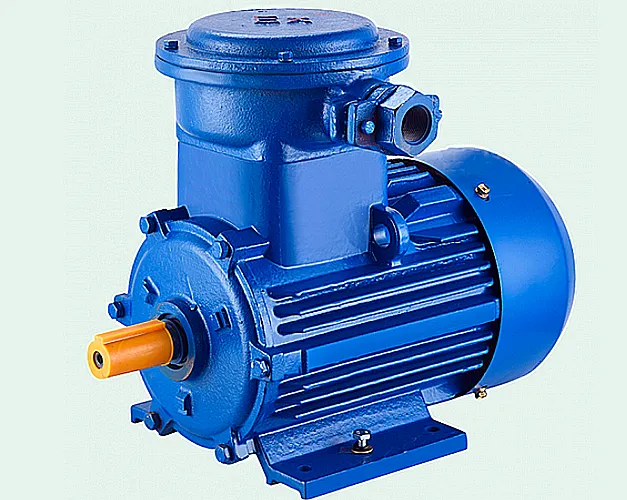

Электродвигатель BA 180M2 в стандартном оформлении. На фото видны массивные лапы для крепления и взрывобезопасный корпус.

Модификация BA 180M2 с комбинированным креплением «лапы + фланец». Хорошо видна защищенная клеммная коробка и вывод вала.

Преимущества и особенности эксплуатации

Выбор взрывозащищенного электродвигателя BA 180M2 для модернизации или нового строительства предоставляет ряд существенных эксплуатационных выгод:

• Соответствие строгим нормам промышленной безопасности. Агрегат сертифицирован для работы в зонах с постоянной или возможной взрывоопасной атмосферой категории II, что позволяет легально эксплуатировать оборудование на опасных производствах и избежать штрафов надзорных органов.
• Повышенная надежность и ресурс. Конструкция с усиленным подшипниковым узлом, датчиками контроля температуры обмотки и подшипников, а также взрывонепроницаемый кожух минимизируют риск внезапного отказа, что критически важно для непрерывных технологических циклов.
• Гибкость монтажа. Наличие двух основных монтажных исполнений (IM1081 – на лапах и IM3001 – лапы + фланец) позволяет интегрировать этот двигатель BA 180M2 как в новые установки, так и для замены устаревших аналогов на существующих фундаментах или редукторах.
• Энергоэффективность. Высокий КПД (90.5%) и хороший коэффициент мощности (0.85) обеспечивают экономичное потребление электроэнергии, снижая нагрузку на сеть и операционные затраты предприятия.
• Адаптивность к условиям среды. Степень защиты IP54/IP55 и ряд климатических исполнений обеспечивают работоспособность электродвигателя BA 180M2 в условиях повышенной влажности, запыленности и при перепадах температур.

Принцип работы и конструктивные особенности

Электродвигатель BA 180M2 функционирует по классическому принципу трехфазного асинхронного мотора с короткозамкнутым ротором. При подаче напряжения 380В/50 Гц на статор создается вращающееся магнитное поле, которое индуцирует токи в роторе, заставляя его вращаться с частотой, немного меньшей синхронной (скольжение).

Ключевое отличие от общепромышленных моделей – взрывонепроницаемая оболочка (маркировка «d» в 1ExdIIBT4). Все соединения корпуса (стыки крышек, ввод кабеля, вывод вала) выполнены с длинными лабиринтными уплотнениями (щелями). В случае воспламенения газовой смеси внутри корпуса, образующаяся взрывная волна остывает, проходя через эти узкие каналы, и не может поджечь внешнюю атмосферу. Внутренние полости также спроектированы так, чтобы выдерживать давление взрыва без деформации.

Температурный режим, ресурс и факторы влияния

Электродвигатель BA 180M2 рассчитан на продолжительный режим работы (S1) в допустимом диапазоне температур окружающей среды от -40°C до +40°C (для исполнения У2.5). Класс изоляции F гарантирует долговечность обмоток при рабочих температурах до +155°C. Основными факторами, определяющими фактический срок службы, являются:

• Качество электропитания: соответствие номинальному напряжению и частоте, отсутствие перекосов фаз.
• Режим нагрузки: работа в зоне, близкой к номинальной мощности (30 кВт), без длительных перегрузок. Высокие пусковые перегрузки допускаются благодаря повышенной кратности моментов.
• Условия охлаждения: обеспечение свободной циркуляции воздуха вокруг корпуса, отсутствие засорения ребер охлаждения.
• Периодичность и качество ТО: регулярная проверка виброакустических характеристик, состояния подшипников и затяжки соединений.

Важно помнить, что даже такой надежный электродвигатель BA 180M2 требует планового техобслуживания.

Области применения и типовое оборудование

Благодаря взрывозащищенному исполнению, двигатель BA 180M2 нашел применение в отраслях, где присутствуют горючие газы, пары и пыль:

• Нефтегазовая отрасль: привод насосов для перекачки нефтепродуктов, сырой нефти, конденсата, закачки воды в пласт; привод вентиляторов на установках подготовки газа, на компрессорных станциях.
• Химическая и нефтехимическая промышленность: питание мешалок реакторов, циркуляционных насосов в контурах с летучими растворителями, приводы технологических линий лакокрасочных цехов.
• Горнодобывающая промышленность: главные и вспомогательные вентиляторы шахт, конвейеры для транспортировки угля и руды, насосы водоотлива.
• Производство и хранение ЛВЖ: привод насосов на сливо-наливных эстакадах, в резервуарных парках.
• Металлургия и коксохимия: вентиляторы газосборников, эксгаустеры, насосы циркуляции аммиачной воды.

Таким образом, купить электродвигатель BA 180M2 целесообразно для замены вышедших из строя аналогов или комплектации нового оборудования в перечисленных областях.

Типичные ошибки при подборе двигателя BA 180M2

1. Игнорирование маркировки взрывозащиты. Выбор двигателя без подтвержденного сертификата соответствия требуемой категории зоны (IIА, IIВ, IIC и температурному классу T4) делает его эксплуатацию незаконной и опасной.
2. Неверный расчет мощности. Подбор по мощности «на глазок» или с запасом, значительно превышающим 10-15%, ведет к неэкономичной работе с низким cos φ и перегреву. Электродвигатель BA 180M2 на 30 кВт должен работать близко к номиналу.
3. Несоответствие монтажного исполнения. При заказе не учитывается способ крепления на объекте (только лапы или комбинированный), а также диаметр и длина вала, что приводит к сложностям с соосной муфтовой или ременной передачей.
4. Пренебрежение условиями окружающей среды. Выбор исполнения У2.5 для работы в тропическом климате или на открытом морском воздухе без дополнительных мер защиты сократит ресурс изделия.

Условное обозначение и варианты заказа

Маркировка BA 180M2 расшифровывается следующим образом:

• BA – серия взрывозащищенных электродвигателей.
• 180 – высота оси вращения вала (180 мм).
• М – установочный размер по длине станины (средняя длина).
• 2 – количество пар полюсов (2 полюса = синхронная частота 3000 об/мин).

При оформлении заказа необходимо указать полное обозначение, включая требуемые опции. Например:

1. Базовый вариант: BA 180M2, 30 кВт, 3000 об/мин, 380В, IM1081 (на лапах), IP55, клим. исп. У2.5.
2. С фланцевым креплением: BA 180M2, 30 кВт, 3000 об/мин, 380В, IM3001 (лапы + фланец D400), IP54, клим. исп. УХЛ2.5.
3. Для специфичных условий: BA 180M2, 30 кВт, 3000 об/мин, 380В, IM1081, IP55, клим. исп. Т2.5 (для тропиков), с датчиками температуры PT100 в обмотках и подшипниках.

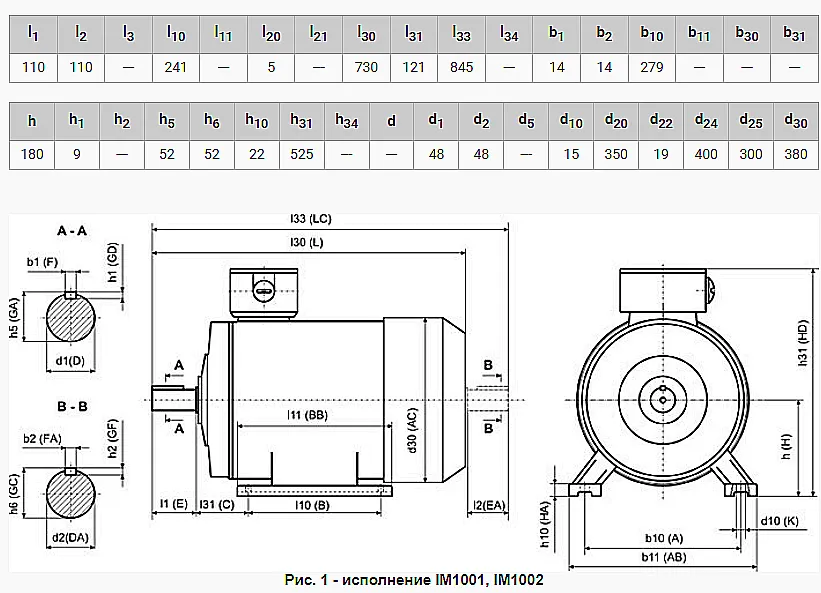

Габаритные и присоединительные размеры

Габариты и расположение крепежных отверстий являются стандартизированными для данного типоразмера (180 мм по оси). Перед заказом электродвигателя BA 180M2 для замены старого необходимо сверить:

• Межосевое расстояние отверстий в лапах (по длине и ширине).
• Диаметр вала (48 мм) и его длину (зависит от исполнения).
• При фланцевом исполнении – диаметр фланца (400 мм) и расположение монтажных отверстий.
• Общие габариты (ВхДхГ = 525x730x380 мм) для проверки пространства в месте установки.

Сервисное обслуживание и ремонт

В процессе эксплуатации может потребоваться замена изнашиваемых компонентов. Наиболее уязвимыми элементами, работающими в условиях вибрации и температурных циклов, являются:

Полный ремкомплект для двигателя включает прокладки, уплотнения, подшипники, крепеж. Для заказа запчастей обратитесь к нашим специалистам.

Поставка и доставка

Бренд ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем доставку взрывозащищенных электродвигателей BA 180M2 по всей территории России и в страны СНГ, включая ключевые промышленные центры: Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, Нижний Новгород, Красноярск, Челябинск, а также в Беларусь, Казахстан и другие государства.

Наши инженеры готовы оказать техническую консультацию, помочь с подбором аналога под существующую систему и согласовать условия поставки. Чтобы оформить заказ или получить дополнительную информацию, свяжитесь с нами через раздел Контакты или оставьте заявку на сайте.
