Электродвигатель BA 180S4

Электродвигатель BA 180S4 представляет собой трехфазный асинхронный мотор с короткозамкнутым ротором, специально разработанный для надежной и продолжительной работы в помещениях с потенциальной взрывоопасной газовой средой. Основное назначение данного электродвигателя BA 180S4 – привод технологического оборудования в горнодобывающей, химической, нефтегазовой и металлургической промышленности, где присутствует риск образования взрывоопасных смесей.

Описание и назначение

Модель BA 180S4 является ключевым элементом электропривода для насосов, вентиляторов, компрессоров и станков, работающих в зонах, классифицируемых по взрывобезопасности как категория II. Конструкция взрывозащиты типа "взрывонепроницаемая оболочка" (Exd) предотвращает распространение взрыва внутрь корпуса и выход продуктов горения наружу. Это обеспечивает безопасность персонала и непрерывность технологических процессов.

Технические характеристики электродвигателя BA 180S4

— Почему взрывозащищенный электродвигатель BA 180S4 можно назвать самым спокойным сотрудником на предприятии?
— Потому что он всегда работает под напряжением, но никогда не выходит из себя.

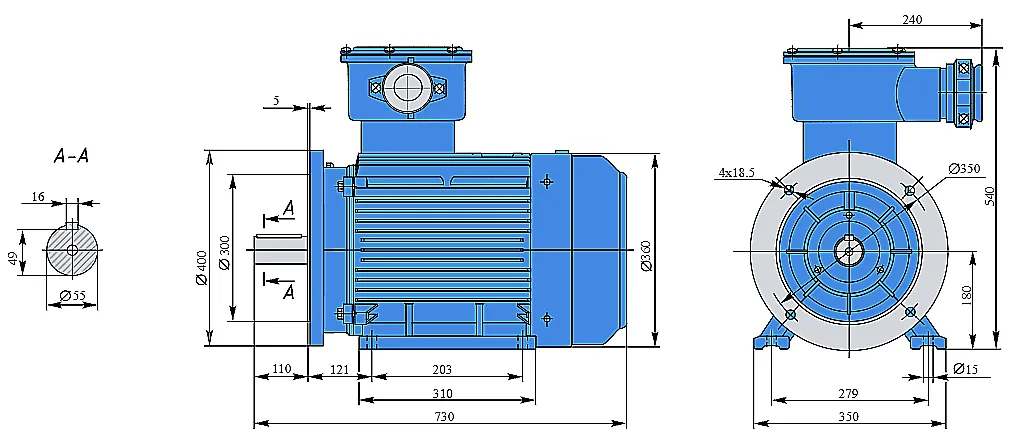

Габаритные размеры и масса электродвигателя BA180S4

Электродвигатель BA 180S4, масса 210 кг, габариты 540x730x360 мм. Упаковка осуществляется на паллете с защитой от влаги и механических повреждений.

При монтаже электродвигателя BA 180S4 критически важно учитывать его размеры и массу для корректного выбора фундамента, крепежных элементов и соединительных муфт. Диаметр вала 55 мм является стандартным для данного типоразмера и совместим с большинством промышленных муфт.

Преимущества и особенности эксплуатации

Эксплуатация электродвигателя BA 180S4 в рамках проектов по модернизации или новому строительству обеспечивает ряд значимых преимуществ для ответственного технического специалиста.

• Обеспечение бесперебойности производства: Соответствие стандартам взрывозащиты (1ExdIIBT4) минимизирует риск аварийных остановок из-за поломок двигателя или внештатных ситуаций в опасных зонах, что критически важно для непрерывных технологических циклов.
• Увеличенный ресурс работы: Конструкция с классом изоляции F, встроенные датчики контроля температуры обмотки и подшипников позволяют осуществлять предиктивное обслуживание, предотвращая преждевременный износ и продлевая межремонтные интервалы.
• Универсальность монтажа: Наличие двух вариантов исполнения – на лапах (IM 1001) и комбинированное лапы+фланец (IM 1003) – предоставляет гибкость при интеграции в существующие или проектируемые установки, включая приводы насосных групп и вентиляционных систем.
• Стабильность работы под нагрузкой: Высокие пусковой (2,2*Мн) и максимальный (2,3*Мн) моменты позволяют электродвигателю BA 180S4 уверенно преодолевать моменты повышенного сопротивления при запуске и в процессе работы, например, при приводе центробежных насосов или вентиляторов.
• Совместимость с типовыми схемами управления: Номинальное напряжение 380/660 В и частота 50 Гц делают данный двигатель совместимым с распространенными в России схемами пуска и защиты, включая "звезда-треугольник".

Принцип работы и конструктивные особенности

При подаче трехфазного напряжения на обмотки статора электродвигателя BA 180S4 создается вращающееся магнитное поле. Это поле индуцирует токи в короткозамкнутом роторе, что приводит к его вращению с частотой, близкой к синхронной (1500 об/мин).

Ключевая особенность работы именно этой модели заключается в том, что все активные части заключены во взрывонепроницаемый корпус. Герметичные уплотнения в месте выхода вала, специальные заглушки для кабельных вводов и конструкция корпусных разъемов исключают возможность проникновения взрывоопасной смеси внутрь или выхода продуктов внутреннего возгорания (в случае редкого локального происшествия) наружу. Заземляющие клеммы, расположенные снаружи и внутри, обеспечивают безопасный отвод статического электричества.

Температурный режим и ресурс

Электродвигатель BA 180S4 рассчитан на продолжительный режим работы (S1) в широком диапазоне температур окружающей среды, определяемом климатическим исполнением (например, У2.5 от -45 до +40 °C). Класс изоляции F гарантирует надежную работу обмоток при температуре до +155 °C. Встроенные термодатчики (PT100 или аналоги) позволяют контролировать этот параметр в режиме реального времени.

Срок службы агрегата напрямую зависит от условий эксплуатации: качества и стабильности питающего напряжения, правильности центровки с рабочей машиной, периодичности технического обслуживания (замена смазки в подшипниках, очистка внешних поверхностей) и, что важно для взрывозащищенного исполнения, целостности уплотнений и взрывонепроницаемых соединений.

Сфера применения и типовое оборудование

Электродвигатель BA 180S4 предназначен для установки в качестве привода на объектах, где присутствуют газовые среды, способные образовывать взрывчатые смеси с воздухом.

• Горнодобывающая отрасль: Привод вентиляторов главного проветривания, насосов водоотлива, конвейерных линий в шахтах и рудниках.
• Химическая и нефтегазовая промышленность: Привод насосов для перекачки легковоспламеняющихся жидкостей и газов, мешалок реакторов, вытяжных вентиляторов в окрасочных камерах и цехах, компрессоров на газовых компрессорных станциях.
• Металлургия: Вентиляторы и дымоудаляющие установки в зонах, где возможно присутствие горючих газов (например, в коксохимическом производстве).
• Производство лакокрасочных материалов, мукомольные комбинаты, элеваторы: Привод технологического оборудования в зонах с повышенной запыленностью, которая также может быть взрывоопасной.

Таким образом, электродвигатель BA 180S4 находит применение везде, где требуется надежный и безопасный источник механической энергии во взрывоопасной атмосфере.

Типичные ошибки при подборе электродвигателя BA 180S4

Некорректный выбор может привести к снижению безопасности, преждевременному выходу из строя или неэффективной работе.

• Игнорирование маркировки взрывозащиты: Установка двигателя с маркировкой 1ExdIIBT4 в зону, требующую другого уровня или вида защиты (например, Ex de или для категории I).
• Несоответствие режима работы: Применение двигателя, рассчитанного на продолжительный режим S1, в установках с частыми пусками/остановами или циклической нагрузкой без соответствующего запаса по мощности и перегреву.
• Неверный выбор степени защиты IP: Эксплуатация электродвигателя BA 180S4 со степенью IP54 в условиях прямого попадания струй воды или в чрезвычайно пыльных средах, где требуется IP65 или выше.
• Пренебрежение условиями монтажа и охлаждения: Установка вплотную к стене или оборудованию, что затрудняет естественную конвекцию и приводит к перегреву, несмотря на наличие встроенной защиты.
• Подбор только по мощности без учета момента: Подключение к нагрузке с высоким моментом инерции (например, большие маховые массы) может потребовать двигателя с более высоким пусковым моментом.

Примеры заказа и расшифровка индекса

Индекс электродвигателя BA 180S4 расшифровывается следующим образом:
BA – серия взрывозащищенных асинхронных двигателей.
180 – высота оси вращения вала (180 мм).
S – установочный размер по длине станины (средняя длина).
4 – количество полюсов (4 полюса соответствует синхронной частоте 1500 об/мин).

При заказе необходимо уточнять следующие параметры:
1. BA 180S4 У2.5, IM1001, IP54 – базовая модель для монтажа на лапах, климатическое исполнение У2.5.
2. BA 180S4 УХЛ2.5, IM1003, IP55 – модификация с комбинированным креплением (лапы+фланец) для холодного климата, повышенная защита от влаги.
3. BA 180S4 Т2.5, IM1001, IP54 с датчиками PT100 – исполнение для тропического климата с дополнительным оснащением датчиками температуры в обмотках.

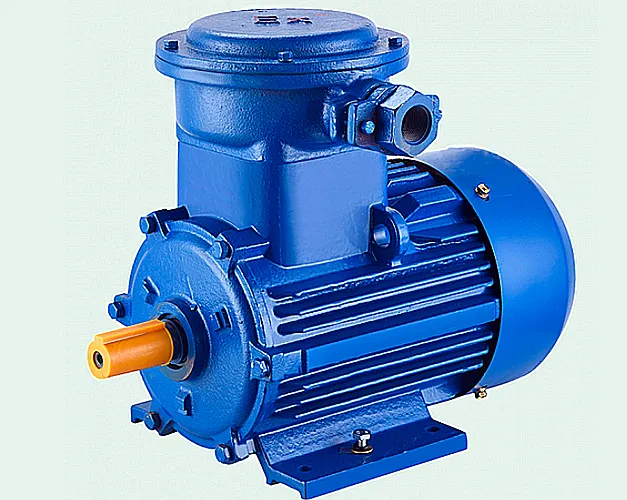

Изображение 1: Внешний вид электродвигателя BA 180S4 в стандартном исполнении на лапах. Изображение 2: Конструкция клеммной коробки и выходного конца вала двигателя BA 180S4.
