Электродвигатель ВА 200L8

Электродвигатель ВА 200L8 представляет собой трехфазный асинхронный мотор с короткозамкнутым ротором, спроектированный для надежной и безопасной работы в условиях повышенного риска. Его основное назначение – привод оборудования во взрывоопасных помещениях категории II, где существует вероятность образования смесей воздуха с газами или парами горючих веществ. Конструкция данного двигателя обеспечивает взрывонепроницаемость оболочки, что исключает распространение взрывной волны в окружающую среду.

Ключевые параметры и исполнение

Электродвигатель ВА 200L8 рассчитан на номинальное напряжение 380 Вольт при частоте сети 50 Герц. Его синхронная частота вращения составляет 750 об/мин, а фактическая под нагрузкой – около 730 об/мин. Мощность агрегата – 22 киловатта, что делает его универсальным решением для множества промышленных задач. Класс нагревостойкости изоляции F гарантирует работу обмоток при температуре до +155 °C, обеспечивая запас надежности.

Для удобства интеграции в различные системы электродвигатель ВА 200 L8 может поставляться в исполнении для монтажа на лапы (IM1001) или комбинированном исполнении – лапы плюс фланец (IM2001). Это позволяет гибко подходить к компоновке приводных узлов.

Технические характеристики электродвигателя ВА 200L8

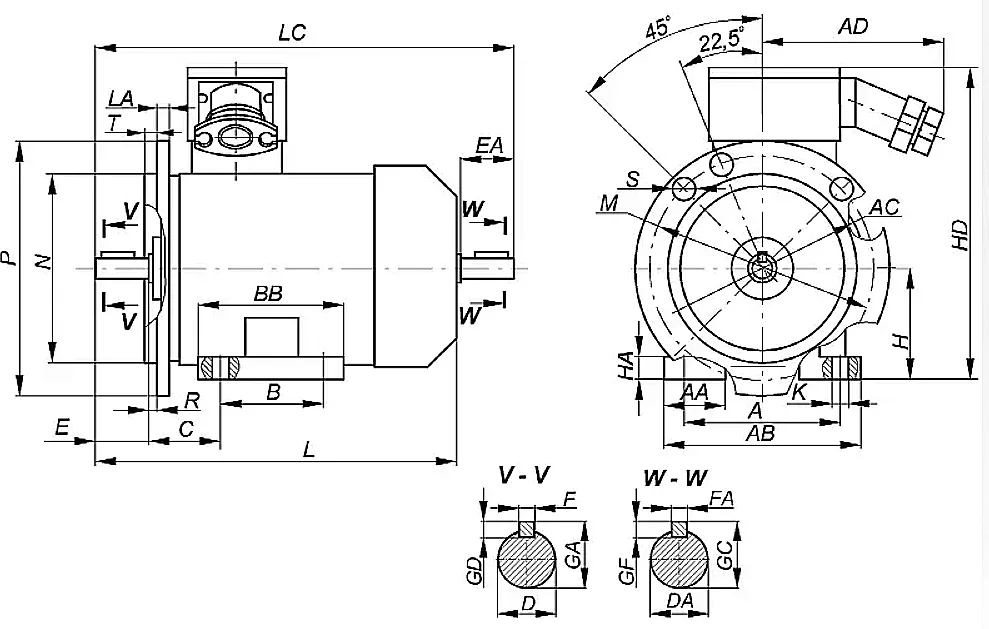

Габаритные и присоединительные размеры

Правильный подбор электродвигателя ВА 200 L8 по установочным размерам критически важен для его последующей эксплуатации. Ниже приведены ключевые геометрические параметры, которые необходимо сверить со спецификацией вашего оборудования.

ГИДРАВЛИК. Изображение электродвигателя ВА 200L8 во фронтальной проекции, видны клеммная коробка и кожух вентилятора.

ГИДРАВЛИК. Электродвигатель ВА 200 L8 в ракурсе, демонстрирующем конструкцию лап и фланца для комбинированного монтажа.

Приходит инженер-электрик после монтажа нового привода на скважинный насос и спрашивает у механика: «Ну как, работает наш электродвигатель ВА 200L8?» А механик ему: «Работает как часы! Единственное, напоминает по звуку закипающий самовар, только взрывобезопасный». Хорошо, что для электродвигателя ВА 200 L8 это нормальный рабочий режим.

Принцип работы и конструктивные особенности безопасности

Принцип работы электродвигателя ВА 200L8 основан на классическом взаимодействии вращающегося магнитного поля статора с током, индуцируемым в короткозамкнутом роторе. Ключевое отличие от общепромышленных моделей заключается в мерах взрывозащиты. Корпус двигателя выполнен как взрывонепроницаемая оболочка (маркировка «d» в 1ExdIIBT4). Это означает, что в случае возгорания или взрыва смеси внутри двигателя (например, от искрения щеток или перегрева), продукты горения не выйдут наружу и не спровоцируют взрыв во внешней среде. Все разъемные соединения, вывод вала и место ввода кабеля имеют уплотнения, рассчитанные на гашение взрывной волны.

Для контроля состояния в конструкцию интегрированы датчики температуры в обмотках статора и подшипниковых узлах. Это позволяет организовать систему предупредительной сигнализации и защитного отключения, предотвращая аварийные режимы. Наличие наружных и внутренних заземляющих клемм обеспечивает безопасный отвод статического электричества.

Преимущества и особенности эксплуатации

Выбор электродвигателя ВА 200L8 обеспечивает ряд значимых эксплуатационных преимуществ для промышленных предприятий:

• Повышенная безопасность и соответствие нормативам: Соответствие стандартам взрывозащиты позволяет легально эксплуатировать оборудование на объектах с повышенными требованиями (химические, нефтегазовые, лакокрасочные производства, шахты). Электродвигатель ВА 200L8 проходит обязательную сертификацию.
• Высокая надежность и увеличенный ресурс: Исполнение с классом изоляции F и степенью защиты IP54/IP55 обеспечивает устойчивость к влаге, пыли и перегреву. Это напрямую влияет на межсервисные интервалы и общий срок службы привода.
• Универсальность монтажа: Возможность выбора между установкой на лапы или лапы с фланцем (IM2001) предоставляет гибкость при проектировании и модернизации существующих установок.
• Стабильность параметров: Характеристики электродвигателя ВА 200 L8, такие как пусковой и максимальный момент, обеспечивают уверенный пуск под нагрузкой и работу в условиях возможных перегрузок.
• Энергоэффективность: КПД на уровне 88% для данного типа и мощности является хорошим показателем, способствующим снижению эксплуатационных затрат на электроэнергию.

Температурный режим работы и срок службы

Электродвигатель ВА 200L8 рассчитан на продолжительный (непрерывный) режим работы S1. Климатические исполнения У2.5, Т2.5, УХЛ 2.5 определяют допустимый диапазон температур окружающей среды для его эксплуатации – в основном от -40°C до +40°C, при условии соблюдения требований к пуску в холодном состоянии. Ресурс двигателя напрямую зависит от качества обслуживания: своевременной смазки подшипников (тип и периодичность зависят от скорости и нагрузки), контроля температуры обмоток, чистоты системы вентиляции и отсутствия вибраций. При соблюдении регламента эксплуатации ресурс может превышать 40 000 часов.

Области применения и типовое оборудование

Электродвигатель ВА 200L8 находит применение во всех отраслях, где технологический процесс связан с потенциально взрывоопасными атмосферами:

• Нефтегазовая и химическая промышленность: Привод насосов для перекачки легковоспламеняющихся жидкостей и газов, мешалок реакторов, вентиляторов вытяжных систем, компрессоров.
• Горнодобывающая промышленность: Привод конвейеров, вентиляторов главного проветривания шахт, насосов водоотлива в подземных выработках.
• Производство лакокрасочных материалов, мукомольное производство: Привод технологического оборудования в помещениях, где возможно образование пылевоздушных смесей.
• Металлургия и литейное производство: Привод вентиляторов для удаления горючих газов.
• Водоочистные сооружения: Привод насосов на станциях, где возможны испарения горючих веществ.

Этот двигатель часто применяется в составе гидростанций, насосных групп и систем фильтрации, работающих со специальными маслами и жидкостями во взрывоопасных зонах.

Типичные ошибки при подборе электродвигателя ВА 200L8

• Неверная трактовка маркировки взрывозащиты: Игнорирование категории взрывоопасной смеси (IIB) и температурного класса (T4). Двигатель нельзя применять в средах, для которых он не сертифицирован.
• Пренебрежение режимом работы: Выбор двигателя для повторно-кратковременных или тяжелых пусковых режимов без учета его термической стойкости.
• Несоответствие способа монтажа: Заказ двигателя только на лапах (IM1001), когда на оборудовании предусмотрено фланцевое крепление, или наоборот.
• Игнорирование условий окружающей среды: Неучет высокой влажности, химически агрессивной атмосферы или экстремально низких температур, требующих специального исполнения.

Расшифровка условного обозначения ВА 200L8

Маркировка электродвигателя содержит всю необходимую информацию для его идентификации:

• В – Взрывозащищенное исполнение.
• А – Асинхронный.
• 200 – Высота оси вращения вала над плоскостью установки в миллиметрах (габарит).
• L – Условное обозначение длины сердечника статора (установочный размер по длине).
8 – Количество полюсов (для данного двигателя – 8 полюсов, что соответствует синхронной частоте 750 об/мин при 50 Гц).

Таким образом, электродвигатель ВА 200L8 – это взрывозащищенный асинхронный двигатель с высотой оси 200 мм, определенной длиной статора и частотой вращения ~730 об/мин.

Примеры заказа и комплектации

При оформлении заказа на электродвигатель ВА 200L8 важно указать все необходимые опции:

1. Базовая модель: ВА 200L8 У2.5, степень защиты IP54, монтаж на лапы (IM1001).
2. Модель для агрессивных сред: ВА 200L8 T2.5, степень защиты IP55, монтаж на лапы.
3. Модель с фланцевым креплением: ВА 200L8 УХЛ2.5, степень защиты IP54, монтаж на лапы и фланец (IM2001).

При необходимости возможно исполнение с особыми требованиями к кабельным вводам, датчикам или окраске. Все детали уточняйте у наших специалистов.

Часто задаваемые вопросы (FAQ)

Поставки по России и СНГ

Взрывозащищенные электродвигатели ВА 200L8 бренда ГИДРАВЛИК поставляются компанией ГИДРАВЛИКА по всей территории Российской Федерации и в страны СНГ. Мы обеспечиваем технические консультации, помощь в подборе оборудования под конкретные условия эксплуатации и гарантируем соответствие продукции всем заявленным характеристикам. Для оформления заказа, получения актуальных цен и условий доставки в ваш регион свяжитесь с нашими менеджерами через раздел Контакты или оставьте заявку на сайте.
