Электродвигатель ВА 315 М6

Электродвигатель ВА 315 М6 является трехфазным асинхронным агрегатом взрывозащищенного исполнения, предназначенным для обеспечения работы механизмов и установок в условиях повышенной взрывоопасности. Его основная функция – создание безопасного вращающего момента для привода насосных станций, вентиляционных систем, станков и прочего оборудования, эксплуатирующегося в помещениях категории II по взрывобезопасности. Двигатель ВА 315 М6 соответствует классу нагревостойкости F и рассчитан на длительный режим работы при напряжении питания 380/660 В.

Описание и назначение

Электродвигатель ВА 315 М6 – это силовой агрегат, главной задачей которого выступает безопасное преобразование электрической энергии в механическую работу в средах, где возможно образование газо- или паровоздушных взрывоопасных смесей. Конструкция электродвигателя ВА 315 М6 предусматривает его монтаж как на лапы, так и на комбинацию лапа+фланец, что обеспечивает гибкость интеграции в различные технологические линии. Он широко применяется в горнорудной, нефтегазовой, химической промышленности, а также на энергетических и металлургических предприятиях.

Основные параметры и габариты

Ключевой характеристикой электродвигателя ВА 315 М6 является его мощность – 132 кВт при номинальной частоте вращения вала, близкой к 1000 об/мин. Агрегат обладает высокой надежностью и эффективностью, что подтверждается коэффициентом полезного действия на уровне 94,2%.

На производстве электрик спрашивает у инженера: «Почему взрывозащищенный электродвигатель ВА 315 М6 такой тяжелый?» Инженер отвечает: «Чтобы когда он все-таки взорвется, осколки упали на том же месте и их было проще собрать». Разумеется, качественные двигатели не взрываются, а их масса обусловлена мощной конструкцией.

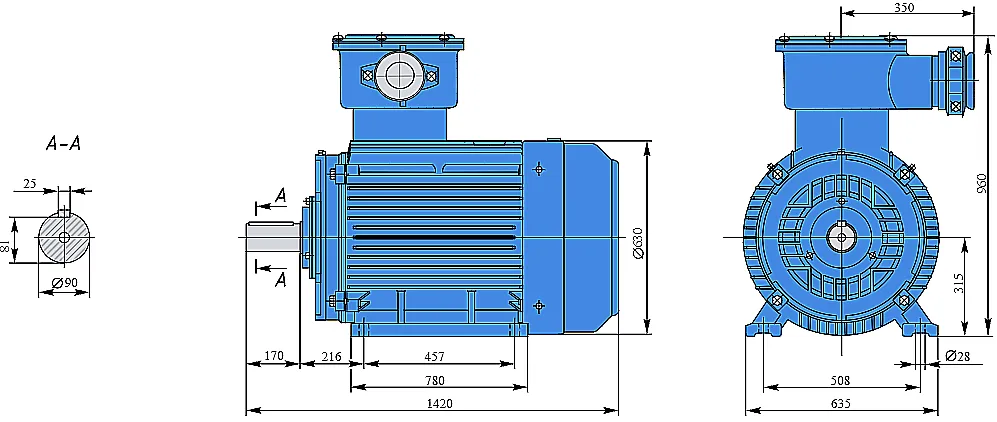

В таблице ниже приведены основные габаритные размеры и масса электродвигателя ВА 315 М6. Код ТН ВЭД для подобного оборудования, как правило, относится к группе 8501.

Технические характеристики

Параметры электродвигателя ВА 315 М6 обеспечивают его стабильную и безопасную работу в заданных условиях. Все значения соответствуют требованиям стандартов для взрывозащищенного оборудования.

Преимущества и особенности эксплуатации

Выбирая электродвигатель ВА 315 М6, специалист получает ряд существенных эксплуатационных преимуществ:

• Высокая взрывобезопасность. Маркировка 1ExdIIBT4 гарантирует защищенность от передачи взрыва во внешнюю среду за счет герметичной конструкции кожуха, что критически важно для производств с газовыми средами.
• Повышенный ресурс и надежность. Конструктивные решения, включая контроль температуры обмоток и подшипников, а также исполнение с высокой степенью защиты от пыли и влаги (IP54/IP55), обеспечивают долговечность и минимизируют риск внезапных отказов.
• Гибкость монтажа. Наличие двух вариантов крепления – на лапах и лапах с фланцем – позволяет адаптировать электродвигатель ВА 315 М6 к существующим рамам и фундаментам без проведения масштабных доработок.
• Стабильность параметров. Высокий КПД и оптимальные пусковые характеристики обеспечивают экономичное энергопотребление и плавный запуск нагруженных механизмов, таких как насосы и вентиляторы.
• Широкая совместимость. Стандартизированные присоединительные размеры вала и фланца позволяют использовать данный двигатель в составе серийного промышленного оборудования.

Принцип работы

Принцип функционирования электродвигателя ВА 315 М6 основан на классической работе трехфазного асинхронного двигателя с короткозамкнутым ротором. При подаче на статорные обмотки трехфазного напряжения создается вращающееся магнитное поле, которое индуцирует токи в роторе и заставляет его вращаться с некоторым «отставанием» (скольжением) от скорости поля статора. Все вращающиеся части и узлы заключены во взрывонепроницаемый корпус, препятствующий выходу искр, пламени или раскаленных частиц в окружающую среду даже в случае внутреннего повреждения.

Температурный режим и срок службы

Электродвигатель ВА 315 М6 рассчитан на длительный (S1) режим работы в допустимом диапазоне температур окружающей среды, определяемом климатическим исполнением (например, от -60 °С до +40 °С для У2.5). Номинальный ресурс агрегата значительно зависит от качества технического обслуживания и условий эксплуатации. К ключевым факторам, продлевающим срок службы, относятся: поддержание чистоты и качества охлаждающего воздуха (вентиляционных каналов), соблюдение номинальных электрических параметров (напряжения, тока), своевременная смазка подшипниковых узлов и отсутствие длительных перегрузок.

Область применения

Основная сфера применения электродвигателя ВА 315 М6 – взрывоопасные производства. Он используется как привод для следующего оборудования:

• Насосные агрегаты и станции для перекачки нефтепродуктов, химических реагентов, газов и горючих жидкостей.
• Вентиляторы и дымососы в системах вентиляции и аспирации шахт, тоннелей, химических и лакокрасочных цехов.
• Конвейерные линии, дробильные и смесительные установки на горно-обогатительных комбинатах.
• Приводы станков (токарных, фрезерных) и прессового оборудования на производствах, где возможно скопление взрывоопасной пыли или паров.

Типичные ошибки при подборе

Некорректный подбор двигателя может привести к преждевременному выходу его из строя или созданию опасной ситуации.

1. Игнорирование маркировки взрывозащиты. Выбор двигателя с недостаточным уровнем защиты (например, ExdI вместо ExdIIB) для конкретной зоны и группы взрывоопасной смеси.
2. Неучет режима работы. Применение двигателя, рассчитанного на длительный режим S1, в условиях частых пусков/остановок (S4, S5) без соответствующего запаса по мощности и термостойкости.
3. Пренебрежение климатическим исполнением. Установка двигателя исполнения У2.5 в условиях агрессивной химической среды или экстремально низких температур без дополнительных защитных мер.
4. Несоответствие механических характеристик. Подбор электродвигателя ВА 315 М6 без учета требований приводимого механизма к пусковому и максимальному моменту.

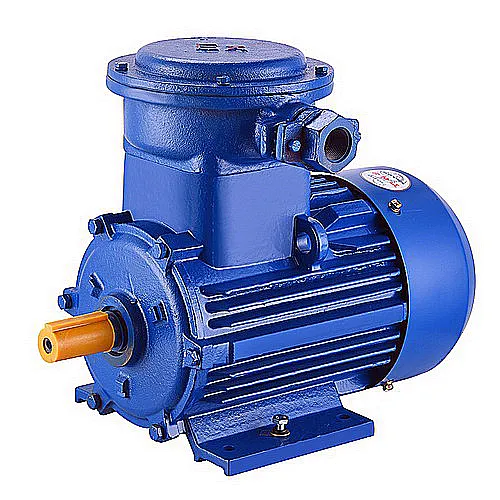

Вид на электродвигатель ВА 315 М6 со стороны фланца и выводной коробки. Видна массивная конструкция корпуса, обеспечивающая взрывозащиту типа Exd.

Вид на заднюю часть электродвигателя ВА 315 М6 с кожухом вентилятора охлаждения и клеммной коробкой.

Расшифровка условного обозначения

Индекс модели электродвигателя ВА 315 М6 содержит важную информацию:
ВА – серия взрывозащищенных асинхронных двигателей.
315 – высота оси вращения вала в миллиметрах (315 мм).
М – вариант монтажного исполнения (в данном случае – на лапах).
6 – число полюсов, определяющее синхронную частоту вращения (для 6 полюсов – 1000 об/мин при 50 Гц).

Примеры заказа

Для корректного заказа необходимо точно указать требуемые опции:

1. Базовая модель: ВА 315 М6 132 кВт 380/660В 1000 об/мин, исполнение IM 1001 (на лапах), климатическое исполнение У2.5, степень защиты IP54.
2. Модель с фланцевым креплением: ВА 315 МV6 (где V указывает на исполнение IM 3001 – лапы + фланец), остальные параметры аналогичны базовым.
3. Модель с повышенной степенью защиты: ВА 315 М6 с IP55 для помещений с повышенной влажностью или запыленностью.

Часто задаваемые вопросы (FAQ)

Как правильно подобрать взрывозащищенный электродвигатель по давлению и климатическим условиям?
Основной критерий – маркировка взрывозащиты (ExdIIBT4), которая уже определена в модели ВА 315 М6. Для климатических условий необходимо выбрать исполнение (У2.5 для умеренного климата, Т2.5 для тропического, УХЛ 2.5 для умеренно-холодного) и степень защиты IP в зависимости от наличия пыли и влаги (IP54 или IP55).

Каковы сроки поставки двигателя ВА 315 М6 по России?
Стандартные сроки поставки по регионам России (Москва, Санкт-Петербург, Екатеринбург, Новосибирск и др.) составляют от 10 до 25 рабочих дней в зависимости от наличия конкретной модификации на складе и удаленности региона. Актуальную информацию по наличию и срокам можно уточнить у наших специалистов.

Насколько критично качество питающей сети для работы данного двигателя?
Для обеспечения номинального ресурса электродвигателя ВА 315 М6 рекомендуется поддерживать напряжение в пределах ±5% от номинального (380В). Значительные колебания, особенно пониженное напряжение, ведут к перегреву обмоток, снижению момента и повышению тока, что сокращает срок службы изоляции класса F.

Можно ли использовать двигатель ВА 315 М6 для замены аналога другого производителя?
Да, при условии совпадения ключевых параметров: мощности (132 кВт), частоты вращения (~1000 об/мин), монтажных размеров (диаметр и длина вала, межосевые расстояния лап, диаметр фланца) и, что самое важное, маркировки взрывозащиты (1ExdIIBT4). Наши инженеры готовы провести анализ и подобрать совместимый аналог под вашу систему.

Поставка и гарантия

Взрывозащищенный электродвигатель ВА 315 М6 поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем доставку оборудования во все регионы Российской Федерации и страны СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие города. На всю продукцию бренда ГИДРАВЛИК предоставляется официальная гарантия. Наши технические специалисты готовы оказать консультацию по подбору, монтажу и эксплуатации, а также помочь с подбором аналога под существующую гидравлическую или приводную систему. Для оформления заявки или получения подробной информации воспользуйтесь формой обратной связи на сайте или свяжитесь с нами через раздел Контакты.
