Электродвигатель ВА 180 М12
Характеристики
| Тип | электродвигатель |
Электродвигатель ВА 180 М12 представляет собой трехфазный асинхронный электродвигатель с короткозамкнутым ротором, сконструированный для безопасной эксплуатации во взрывоопасных средах категории II, где существует риск образования смесей газов или паров с воздухом. Основная функция изделия – надежный привод насосов, вентиляторов, станков и прочего промышленного оборудования на предприятиях химической, нефтехимической, горнодобывающей и металлургической отраслей.
Приблизительная масса электродвигателя ВА 180 М12 составляет 170-190 кг в зависимости от конкретного монтажного исполнения. Габаритные размеры (ВхДхГ): 525x730x380 мм. Для данной продукции актуален код ТН ВЭД 8501 52 100 0 (электродвигатели переменного тока мощностью более 0,75 кВт).
| Параметр | Значение |
|---|---|
| Высота, мм | 525 |
| Длина, мм | 730 |
| Глубина, мм | 380 |
| Диаметр вала, мм | 55 |
| Диаметр фланца, мм | 400 |
| Масса, кг (приблизительно) | 180 |
| Код ТН ВЭД | 8501 52 100 0 |
Спросили как-то у электродвигателя ВА 180 М12, не страшно ли ему работать во взрывоопасной зоне. А он отвечает: «У меня защита на уровне – ни одна искра не проскочит, давление в норме, так что волноваться не о чем!»
Технические характеристики электродвигателя ВА 180 М12
В таблице систематизированы ключевые эксплуатационные и конструктивные параметры двигателя ВА 180 М12, определяющие его применение.
| Электрические и механические параметры | |
|---|---|
| Номинальная мощность | 15 кВт |
| Синхронная частота вращения | 750 об/мин |
| Фактическая частота вращения вала под нагрузкой | 730 об/мин |
| Рабочее напряжение сети | 380 В, 50 Гц |
| Номинальный потребляемый ток | 34 А |
| Коэффициент полезного действия (КПД) | 86% |
| Коэффициент мощности, cos φ | 0,78 |
| Кратность пускового момента (Мп/Мн) | 1,6 |
| Кратность максимального момента (Mmax/Мн) | 2,2 |
| Уровень взрывозащиты (маркировка) | 1ExdIIBT4 |
| Конструктивное исполнение и защита | |
|---|---|
| Климатическое исполнение по ГОСТ | У2.5, Т2.5, УХЛ 2.5 |
| Степень защиты оболочки от пыли и влаги (IP) | IP54, IP55 |
| Класс нагревостойкости изоляции обмоток | F (допустимый нагрев до +155 °C) |
| Номинальный режим работы | Продолжительный (S1) |
Преимущества и особенности эксплуатации
Выбор электродвигателя ВА 180 М12 обеспечивает следующие эксплуатационные выгоды для промышленных предприятий:
- Гарантированная взрывобезопасность: Герметичная конструкция корпуса, специальные уплотнения вала и вводов кабеля исключают возможность передачи взрывной волны и контакта внутренних дуговых разрядов с внешней средой.
- Повышенный ресурс работы и надежность: Применение изоляции класса F и система встроенного контроля температуры (датчики в обмотках и подшипниках) предотвращают критический перегрев и выход из строя.
- Универсальность подключения и монтажа: Наличие стандартных лап и фланца (исполнение М12) позволяет интегрировать двигатель в большинство типовых промышленных установок без сложной адаптации.
- Энергоэффективность и стабильность давления в системе: Высокий КПД (86%) и хороший коэффициент мощности (0,78) минимизируют потери электроэнергии и способствуют поддержанию стабильных параметров работы приводимого оборудования, например, насосов в гидростанции.
- Адаптивность к условиям России: Климатические исполнения У2.5 и УХЛ2.5 рассчитаны на работу в умеренном и холодном климате, что делает данный электродвигатель ВА 180 М12 пригодным для большинства регионов РФ.
Принцип работы в составе промышленной системы
Электродвигатель ВА 180 М12 функционирует как силовой преобразователь, трансформируя электрическую энергию трехфазной сети 380В/50Гц в механическое вращение своего выходного вала. При подаче напряжения создается вращающееся магнитное поле статора, которое индуцирует ток в короткозамкнутом роторе, генерируя крутящий момент. Вал двигателя, имеющий диаметр 55 мм, соединяется через муфту или напрямую с валом приводного механизма – насоса, вентилятора, компрессора или редуктора. Взрывозащита реализована за счет заключения всех потенциально искрящих элементов и обмоток в массивный, прочный и герметичный кожух, выдерживающий давление внутреннего взрыва и не допускающий его распространения наружу.
Температурный режим работы и срок службы
Электродвигатель ВА 180 М12 рассчитан на продолжительный режим работы (S1) в широком диапазоне температур окружающей среды: от -40 °C для исполнения У2.5 до +50 °C для исполнения Т2.5. Класс изоляции F гарантирует сохранение свойств при нагреве обмоток до +155 °C. Расчетный срок службы до капитального ремонта превышает 20 000 часов при соблюдении условий эксплуатации: питание от сети со стабильными параметрами, отсутствие частых прямых пусков под нагрузкой (рекомендуется использование пускателей), регулярное сервисное обслуживание подшипниковых узлов. Ресурс работы напрямую зависит от чистоты и качества рабочей среды – наличия пыли, агрессивных паров, а также от корректной фильтрации масла в системах смазки подшипников. Для продления срока службы критически важно соблюдать предписанный диапазон рабочих температур.
Область применения и типовое оборудование
Электродвигатель ВА 180 М12 находит применение во всех отраслях с наличием зон класса взрывоопасности II. Он используется для привода следующего оборудования:
- Насосные агрегаты и гидростанции: Для перекачки легковоспламеняющихся жидкостей, масел, химических реагентов на АЗС, нефтебазах, химических заводах.
- Системы вентиляции и аспирации: Вентиляторы общеобменной и местной вытяжной вентиляции в цехах, шахтах, окрасочных камерах, где возможно образование взрывоопасных смесей.
- Подъемно-транспортное и прессовое оборудование: Лебедки, конвейеры, прессы, работающие во взрывоопасных атмосферах.
- Станки и технологические линии: Приводы металлообрабатывающих, деревообрабатывающих станков на производствах с выделением горючей пыли или паров.
Данный двигатель совместим с насосными группами для гидравлики, системами фильтрации масла и другими агрегатами, требующими взрывозащищенного электропривода.
Состав ремкомплекта и часто заменяемые запчасти
Для поддержания работоспособности электродвигателя ВА 180 М12 необходим периодический ремонт и замена изнашиваемых деталей. Типовой ремкомплект включает:
| Наименование запчасти | Назначение и условия износа |
|---|---|
| Радиально-упорные подшипники качения | Обеспечивают вращение вала. Износ происходит из-за постоянных механических нагрузок, вибрации, недостатка или старения смазки. |
| Манжеты и сальниковые уплотнения вала | Герметизируют выход вала из корпуса, предотвращая попадание пыли и влаги. Теряют эластичность и изнашиваются от трения, высоких температур, контакта с агрессивными средами. |
| Терморезисторы или термопары (датчики температуры) | Встроены в обмотку статора и подшипниковые щиты для контроля перегрева. Могут выйти из строя при электрических перегрузках или физическом повреждении. |
| Клеммные колодки и вводные устройства | Для подключения силового кабеля. Повреждаются из-за коррозии, перегрева в местах плохого контакта, механических воздействий. |
Все перечисленные запчасти и ремкомплекты доступны для заказа у официального поставщика – компании ГИДРАВЛИКА.
Типичные ошибки при подборе электродвигателя
- Пренебрежение маркировкой взрывозащиты: Попытка установить обычный двигатель в зону, для которой требуется исполнение с маркировкой Ex (взрывозащищенное).
- Неверный расчет механической мощности (производительности): Выбор двигателя ВА 180 М12 с недостаточным запасом по моменту для пиковых нагрузок приводного механизма, что ведет к перегреву и остановкам.
- Неучет типа и качества рабочей среды: Установка в помещениях с высокой концентрацией абразивной пыли или агрессивных газов без учета степени защиты IP, что ускоряет износ уплотнений.
- Ошибки в подключении: Несоответствие напряжения питания (380В) или схемы соединения обмоток («звезда»/«треугольник») параметрам сети.
- Игнорирование климатического исполнения: Монтаж двигателя исполнения У2.5 в тропическом климате с высокой влажностью без дополнительных мер защиты.
Расшифровка условного обозначения модели ВА 180 М12
Маркировка электродвигателя ВА 180 М12 структурирована следующим образом:
- ВА – Буквенное обозначение серии взрывозащищенных асинхронных электродвигателей.
- 180 – Цифровой индекс, обозначающий высоту оси вращения вала от уровня установочной плоскости (в миллиметрах). Условно соответствует габаритному размеру и мощности.
- М12 – Код монтажного исполнения. «М» указывает на способ монтажа, цифры «12» конкретизируют наличие лап и фланца для крепления. Исполнение М12 предусматривает комбинированный крепеж – и на лапах, и через фланец.
Внешний вид и габариты электродвигателя
На фотографиях ниже представлен электродвигатель ВА 180 М12, что позволяет оценить его конструкцию и исполнение.
 |
 |

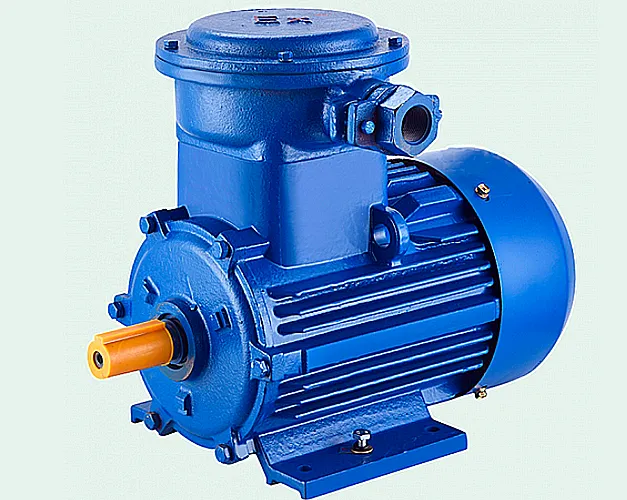

Изображение 1: Электродвигатель ВА 180 М12, общий вид сбоку. Хорошо видны опорные лапы для горизонтального монтажа и фланцевая плита.
Изображение 2: Электродвигатель ВА 180 М12, вид со стороны выходного вала. Показан конец вала диаметром 55 мм для соединения с муфтой или рабочим механизмом.
Проверка совместимости по габаритным и присоединительным размерам
Перед заказом электродвигателя ВА 180 М12 для замены существующего или установки в новый проект необходимо сверить следующие монтажные параметры:
- Диаметр и длина выходного вала (55 мм): Должны точно соответствовать посадочному отверстию полумуфты, шкива или другого передаточного элемента.
- Размеры и расположение монтажных лап: Расстояние между крепежными отверстиями на лапах должно совпадать с отверстиями на раме или фундаменте заказчика.
- Фланец (400 мм): Необходимо проверить диаметр расположения и количество резьбовых отверстий на фланце для совместимости с ответной частью оборудования.
- Габариты (525x730x380 мм) и масса (~180 кг): Требуется убедиться в наличии достаточного пространства для установки, обслуживания и в том, что несущие конструкции рассчитаны на такой вес.
Примеры заказа различных модификаций
- Базовая модель для умеренного климата: Электродвигатель ВА 180 М12, 15 кВт, 380В, 730 об/мин, климатическое исполнение У2.5, степень защиты IP54. Пример артикула: ВА180М12-15-У2.5-IP54.
- Модель для помещений с повышенной влажностью или для наружной установки: Электродвигатель ВА 180 М12 с теми же электрическими параметрами, но с климатическим исполнением УХЛ2.5 и повышенной степенью защиты IP55. Пример артикула: ВА180М12-15-УХЛ2.5-IP55.
- Модификация для тропического климата: Электродвигатель ВА 180 М12, 15 кВт, 380В, исполнение Т2.5, IP54. Пример артикула: ВА180М12-15-Т2.5.
Конкретный артикул и наличие уточняйте у менеджеров компании ГИДРАВЛИКА.
Часто задаваемые вопросы (FAQ)
Как выбрать нужную модификацию электродвигателя ВА 180 М12 по давлению, расходу и типу подключения?
Для привода насосов ключевым является соответствие механической мощности двигателя (15 кВт) требуемой гидравлической мощности насоса, которая зависит от расхода (л/мин) и давления (бар/МПа). Электродвигатель ВА 180 М12 рассчитан на работу в сети 380В/50Гц, тип подключения – трехфазный, через клеммную коробку. Убедитесь, что монтажное исполнение (лапы/фланец М12) совпадает с вашим оборудованием.
Какие сроки поставки и доставки по России и СНГ, наличие на складе?
Электродвигатель ВА 180 М12 часто находится на складском резерве в Москве. Стандартный срок отгрузки в регионы России (Москва, СПб, Екатеринбург, Новосибирск и др.) – 7-14 рабочих дней. Доставка в страны СНГ организуется индивидуально и может занимать от 2 до 4 недель. Точные сроки и стоимость доставки рассчитываются при оформлении заказа.
Какие условия эксплуатации допустимы для электродвигателя ВА 180 М12 (мороз, открытая площадка, пыльные помещения, качество масла)?
Двигатель исполнения У2.5 рассчитан на работу при температуре от -40°C до +40°C. Для установки на открытой площадке требуется защитный кожух от прямых осадков. В пыльных помещениях необходимо обеспечить регулярную очистку корпуса для сохранения теплоотвода. Для смазки подшипников рекомендуется использовать масла, соответствующие ГОСТ (например, И-40А, И//Г-А), и соблюдать регламент сервисного обслуживания.
Совместим ли электродвигатель ВА 180 М12 с существующим оборудованием и возможен ли подбор аналога?
Электродвигатель ВА 180 М12 является типовым изделием, совместимым со многими отечественными и зарубежными аналогами по посадочным и присоединительным размерам (высота оси 180 мм, вал 55 мм). При замене аналога критически важно сверить не только электрические параметры (15 кВт, 730 об/мин, 380В), но и маркировку взрывозащиты (1ExdIIBT4). Специалисты ГИДРАВЛИКА помогут подобрать полный аналог или кросс-замену.
