Электродвигатель ВА 132 М8

Трехфазный асинхронный взрывозащищенный электродвигатель ВА 132 М8 предназначен для безопасной эксплуатации в помещениях, где существует риск образования взрывоопасных газовых или паровых смесей категории II. Агрегат служит приводным механизмом для насосного, вентиляторного, компрессорного и другого технологического оборудования в химической, нефтегазовой, горнодобывающей и металлургической промышленности.

На стройке спрашивают у прораба: «А почему у нас сегодня такой слабый ток?». Прораб в сердцах отвечает: «Да взрывозащищенный электродвигатель ВА 132 М8 работает, он не только искр не дает, но и энергию всю в дело направляет!».

Описание и технические характеристики электродвигателя ВА 132 М8

Электродвигатель ВА 132 М8 спроектирован в соответствии с требованиями безопасности для зон повышенной взрывоопасности. Конструкция исключает возможность воспламенения окружающей среды за счет герметичного корпуса (взрывонепроницаемая оболочка), специального уплотнения вала и кабельного ввода. Блок управления агрегатом оснащен встроенными датчиками для контроля температуры обмоток статора и подшипниковых узлов, что обеспечивает своевременное предупреждение о перегреве и возможность организации превентивного обслуживания.

Основные параметры

Габаритные и присоединительные размеры, вес

Проверка совместимости посадочных мест и наличие необходимого монтажного пространства – ключевой этап при замене или установке привода. Электродвигатель ВА 132 М8 производится в двух основных исполнениях: на лапах (IM1081) и комбинированном – лапы + фланец (IM2081). Это позволяет гибко интегрировать его в различные конструкции. Ниже приведены ключевые монтажные размеры.

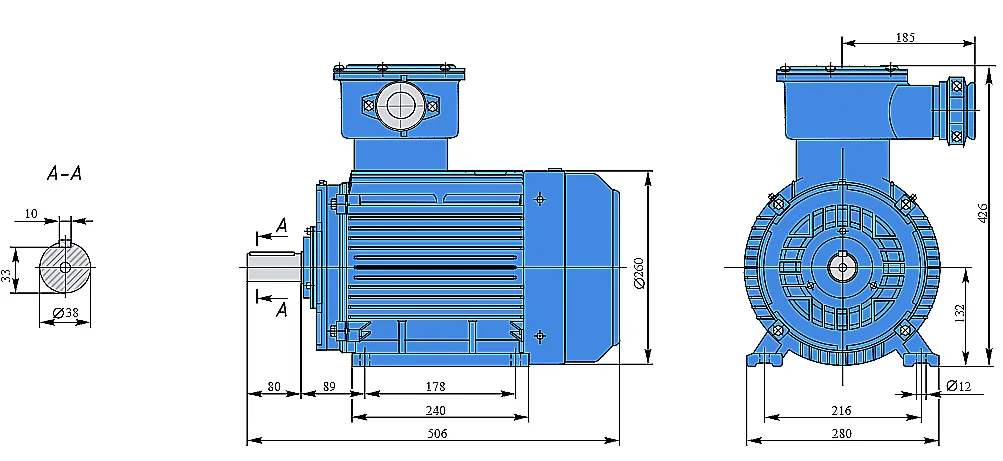

Чертеж с габаритными и посадочными размерами двигателя ВА 132 М8 для точного монтажа.

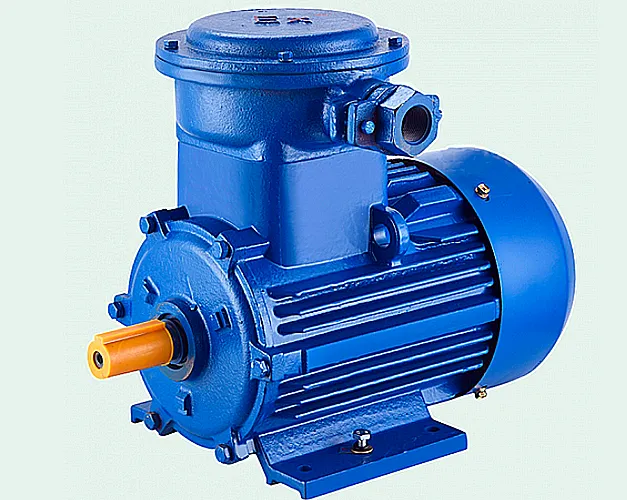

Внешний вид электродвигателя ВА 132 М8 в исполнении на лапах, вид на клеммную коробку для подключения питания.

Преимущества и особенности эксплуатации

Выбор двигателя ВА 132 М8 для опасных производств дает ряд технологических и экономических преимуществ.

Надежность и безопасность: Конструкция с маркировкой 1ExdIIBT4 гарантирует, что взрыв внутри оболочки не приведет к воспламенению внешней среды. Это критически важно для соблюдения промышленной безопасности на объектах.

Снижение эксплуатационных рисков: Встроенный температурный мониторинг обмоток и подшипников позволяет перейти от ремонтов по факту отказа к обслуживанию по состоянию, минимизируя внеплановые простои технологических линий.

Универсальность подключения и монтажа: Двигатель ВА 132 М8 предлагается в популярных монтажных исполнениях (на лапах и лапах+фланце), что упрощает его установку как на новое, так и на резервируемое оборудование. Напряжение 380/660 В обеспечивает гибкость при подключении к промышленным сетям.

Адаптация к условиям России: Климатические исполнения У2.5, Т2.5, УХЛ 2.5 и степень защиты IP54/IP55 позволяют эксплуатировать данный электродвигатель в неотапливаемых помещениях, в условиях повышенной влажности и запыленности, характерных для многих регионов РФ.

Высокий ресурс работы: Класс изоляции F и продуманная система охлаждения обеспечивают длительный срок службы даже при продолжительном режиме работы (S1) в условиях циклических нагрузок.

Расшифровка обозначения и варианты заказа

Условное обозначение модели несет ключевую информацию о ее параметрах. В маркировке ВА 132 М8 заложены следующие данные:

ВА – серия взрывозащищенных асинхронных двигателей.
132 – высота оси вращения вала над плоскостью установки (132 мм).
М – условная длина сердечника статора (устанавливаемая заводом-изготовителем).
8 – количество полюсов, определяющее синхронную частоту вращения (750 об/мин для 50 Гц).

При оформлении заказа необходимо дополнительно указать требуемое исполнение:

1. Базовая комплектация: Электродвигатель ВА 132 М8, исполнение IM1081 (на лапах), IP54, напряжение 380/660 В, климатическое исполнение У2.
2. Для жесткого фланцевого соединения: Электродвигатель ВА 132 М8, исполнение IM2081 (лапы + фланец), IP55, напряжение 380/660 В, климатическое исполнение УХЛ2.
Для особых условий: Электродвигатель ВА 132 М8 с повышенной степенью защиты от пыли и влаги IP55, исполнение для низких температур Т2.5.

Область применения

Электродвигатель ВА 132 М8 находит применение в качестве основного или резервного привода на объектах с повышенными требованиями к взрывобезопасности.

Химическая и нефтегазовая отрасль: Привод насосов для перекачки летучих жидкостей, газов, сырой нефти; вентиляторы вытяжные и приточные для цехов; мешалки и смесители реакторов.
Горнодобывающая промышленность: Вентиляторы главного проветривания, насосы водоотлива, конвейерные линии в шахтах, опасных по газу и пыли.
Металлургия и тяжелая промышленность: Привод компрессоров, дымососов, циркуляционных насосов в котельных, технологическое оборудование в окрасочных камерах.
Производство и переработка: Двигатели для привода технологических линий на заводах по производству лакокрасочных материалов, растворителей, спиртов.

Типичные ошибки при подборе двигателя

Неправильный выбор взрывозащищенного электродвигателя может привести к нарушению безопасности, внеплановым остановкам и финансовым потерям. Избегайте следующих ошибок:

• Несоответствие маркировки взрывозащиты зоне. Установка двигателя с уровнем защиты, не соответствующим конкретному классу взрывоопасной зоны помещения (например, для IIA в зоне IIB).
• Игнорирование температурного класса (T4). Температурный класс T4 (макс. температура поверхности ≤135°C) должен соответствовать температуре вспышки горючих веществ в зоне установки.
• Неучет режима работы. Применение двигателя, рассчитанного на продолжительный режим S1, в условиях частых пусков и остановок (S3-S6) без соответствующего запаса по мощности и термостойкости.
• Пренебрежение условиями окружающей среды. Выбор степени защиты IP54 для помещений с мойкой оборудования под давлением или для уличной установки, где требуется IP65 и выше.
• Ошибки при подключении. Подключение двигателя, рассчитанного на напряжение 380В в треугольник, к сети 660В без перекоммутации обмоток в звезду.

Принцип работы и обслуживание

В основе работы электродвигателя ВА 132 М8 лежит принцип создания вращающегося магнитного поля трехфазным статором, которое индуцирует ток в короткозамкнутом роторе, заставляя его вращаться. Все токоведущие части и узлы, способные вызвать искрение, заключены в массивную взрывонепроницуемую оболочку, выдерживающую давление внутреннего взрыва и предотвращающую его передачу наружу.

Срок службы агрегата напрямую зависит от соблюдения условий эксплуатации. Допустимый диапазон температур окружающей среды для большинства исполнений от -60°С до +40°С. Нормативная наработка на отказ составляет десятки тысяч часов при условии своевременного технического обслуживания. Ключевые факторы, влияющие на ресурс: качество и периодичность смазки подшипников, отсутствие вибраций из-за несоосности с приводимым механизмом, стабильность напряжения питания и чистота охлаждающего воздуха (забитые пылью ребра охлаждения ведут к перегреву).

Для поддержания работоспособности рекомендуется периодическая проверка состояния подшипниковых узлов, замена смазки по регламенту завода-изготовителя, контроль затяжки крепежных и электрических соединений, а также очистка наружных поверхностей от загрязнений.

Поставки по России и СНГ

Взрывозащищенное оборудование бренда ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем надежную логистику во все регионы, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в страны СНГ. Наши специалисты готовы оказать консультативную поддержку в подборе электродвигателя ВА 132 М8 или его аналога под параметры вашей существующей системы, учитывая специфику эксплуатации. Для получения коммерческого предложения, уточнения сроков и условий поставки свяжитесь с нами через сайт 777-gidra.ru или воспользуйтесь формой обратной связи.
