Электродвигатель ВА 132 S6

Электродвигатель ВА 132 S6 представляет собой трёхфазный асинхронный взрывозащищенный агрегат с короткозамкнутым ротором, предназначенный для продолжительной работы в средах с повышенной взрывоопасностью. Основная функция — обеспечение надежного и безопасного привода для насосных станций, вентиляционных систем, станков и другого оборудования, работающего в условиях риска образования взрывоопасных газо- и паровоздушных смесей.

Описание и назначение

Электродвигатель ВА 132 S6 спроектирован для работы в помещениях и на открытых площадках, классифицируемых как взрывоопасные зоны категории II по газовой среде (риск взрыва от смесей воздуха с газами и парами). Конструкция обеспечивает локализацию возможного внутреннего взрыва, предотвращая его передачу во внешнюю среду. Это достигается за счет взрывонепроницаемой оболочки, герметичных вводов кабеля и уплотнений вала.

Приходит как-то инженер на склад и спрашивает: «У вас есть электродвигатель ВА 132 S6 для работы в опасной зоне?». Кладовщик отвечает: «Есть, но только для безопасного разговора о нём в обычной обстановке». Шутка намекает на специфику взрывозащищенного оборудования, которое само по себе является предметом строгого учёта и особых условий обсуждения.

Технические характеристики электродвигателя ВА 132 S6

Ключевые параметры определяют область применения, производительность и требования к подключению агрегата. При подборе необходимо учитывать все указанные значения для корректной интеграции в существующую систему.

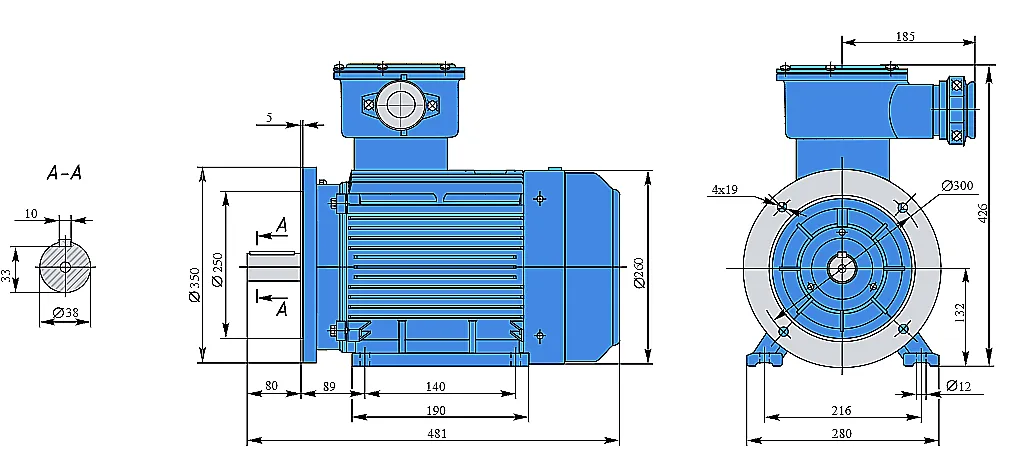

Габаритные размеры и вес

Габариты и масса электродвигателя ВА 132 S6 являются критически важными параметрами для проектирования фундаментов, рамовых конструкций и компоновки оборудования. Указанные ниже размеры помогут проверить совместимость с монтажным пространством.

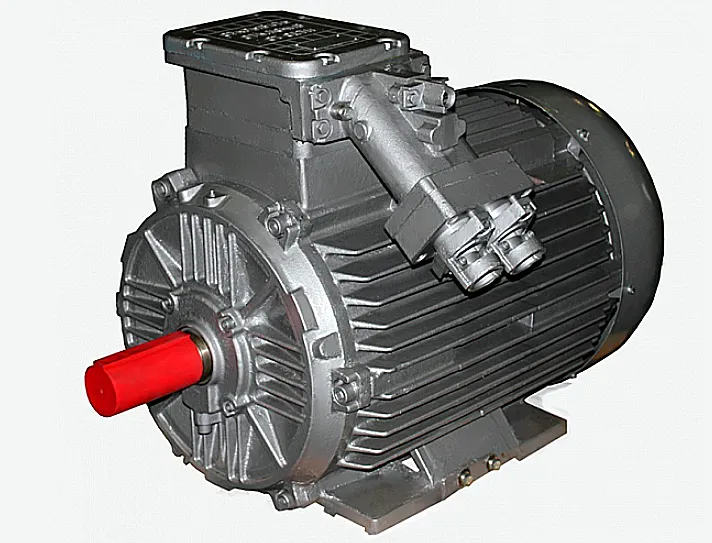

Внешний вид электродвигателя ВА 132 S6 в базовом исполнении для монтажа на лапы. Чётко видны ребра охлаждения и взрывонепроницаемая оболочка.

Вид на фланец и клеммную коробку двигателя ВА 132 S6. Взрывозащищенный ввод кабеля и маркировка взрывозащиты (1ExdIIBT4).

Преимущества и особенности эксплуатации

• Соблюдение строгих норм безопасности: Конструкция исключает передачу взрыва наружу, что позволяет использовать данный электродвигатель ВА 132 S6 на химических, нефтегазовых и горнодобывающих предприятиях без риска создания аварийной ситуации.
• Высокая надёжность и увеличенный ресурс: Класс изоляции F, встроенные датчики контроля температуры обмотки и подшипниковых узлов, а также степень защиты IP54/IP55 обеспечивают длительный срок службы даже в условиях повышенной влажности и запылённости.
• Универсальность монтажа Агрегат предлагается в исполнениях IM1081 (на лапах) и IM2081 (лапы + фланец), что упрощает его интеграцию как в новые проекты, так и при замене вышедшего из строя оборудования.
• Стабильность рабочих характеристик: Постоянная частота вращения (960/1000 об/мин), оптимальные показатели пускового и максимального момента гарантируют устойчивую работу приводного механизма без просадок и рывков.
• Снижение эксплуатационных затрат: Высокий КПД (84%) и продуманная система охлаждения способствуют энергоэффективности, а доступность стандартных запчастей (подшипники, сальники) минимизирует время и стоимость обслуживания.

Принцип работы и конструктивные особенности

Электродвигатель ВА 132 S6 функционирует по классическому принципу трёхфазного асинхронного двигателя. При подаче напряжения 380В/50Гц на статорные обмотки создаётся вращающееся магнитное поле, которое индуцирует ток в короткозамкнутом роторе, заставляя его вращаться с частотой, немного меньшей синхронной (скольжение).

Взрывозащита типа "взрывонепроницаемая оболочка" (Exd) реализована за счёт массивного корпуса, способного выдержать давление внутреннего взрыва. Все разъёмные соединения (крышки, вводы) выполнены с удлинёнными лабиринтными уплотнениями (фланцевые соединения), которые охлаждают и гасят пламя, предотвращая его выход. Клеммная коробка также имеет взрывонепроницаемое исполнение, а система заземления включает как внутренние, так и наружные точки для подключения защитного проводника.

Температурный режим, ресурс и факторы влияния

Двигатель рассчитан на продолжительный режим работы S1 в широком климатическом диапазоне, определённом исполнением У2.5, Т2.5, УХЛ2.5. Класс изоляции F допускает нагрев обмоток до +155°C. Критически важными для ресурса являются:

• Качество питающего напряжения: Отклонения от номинала 380В ±5% и несимметрия фаз могут привести к перегреву и сокращению срока службы.
• Условия охлаждения: Необходимо обеспечить свободную циркуляцию воздуха вокруг рёбер станины, не допуская их загрязнения.
• Периодичность технического обслуживания: Регламентная замена смазки в подшипниковых узлах и контроль состояния сальниковых уплотнений вала.
• Правильность центровки: Несоосность с приводным механизмом создаёт вибрации, ведущие к преждевременному износу подшипников.

Область применения и типичное оборудование

Электродвигатель ВА 132 S6 предназначен для приводов технологического оборудования, работающего во взрывоопасных зонах класса II. Типичные сферы использования:

• Химическая и нефтегазовая промышленность: Привод насосов для перекачки легковоспламеняющихся жидкостей и газов, вентиляторы вытяжных систем, мешалки реакторов.
• Горнодобывающая отрасль: Привод конвейеров, вентиляторы главного проветривания и местного отсоса в шахтах, где возможно наличие метана.
• Металлургия и лакокрасочное производство: Вентиляторы сушильных камер, приводы окрасочных линий, системы аспирации.
• Нефтебазы и АЗС: Насосы топливораздаточных колонок, системы перекачки ГСМ.
• Общее машиностроение: Станки и прессы, работающие в цехах, где обрабатываются материалы, выделяющие взрывоопасную пыль или пары.

Расшифровка условного обозначения

Маркировка модели ВА 132 S6 содержит следующую информацию:

• ВА — серия взрывозащищенных асинхронных электродвигателей.
• 132 — условный габарит (высота оси вращения вала, примерно 132 мм).
• S — обозначение установочного размера по длине станины (в данном случае — средняя длина).
• 6 — количество полюсов, определяющее синхронную частоту вращения: для 50 Гц — 1000 об/мин (6 полюсов).

Типичные ошибки при подборе двигателя

• Выбор по мощности (5,5 кВт) без учета реального пускового момента (Mп/Мн=2,1) и инерции разгоняемого механизма.
• Игнорирование маркировки взрывозащиты (1ExdIIBT4). Уровень Т4 означает максимальную температуру поверхности двигателя не более 135°C. Для сред с более низкой температурой воспламенения требуется исполнение с другим температурным классом.
• Неверный выбор монтажного исполнения (IM1081 на лапах или IM2081 лапы+фланец), что приводит к необходимости изготовления дополнительных переходных плит.
• Подключение к сети с номинальным напряжением, отличным от 220/380 В 50 Гц, без учета возможности пересоединения обмоток ("звезда" / "треугольник") в соответствии с паспортными данными.

Примеры заказа и поставки

При оформлении заказа необходимо указать полное обозначение, включая требуемые опции:

1. Базовая комплектация: Электродвигатель ВА132S6 У2.5, IM1081, IP54, 5,5кВт, 1000 об/мин, 380В.
2. Исполнение с фланцем для навесного монтажа: ВА132S6 Т2.5, IM2081, IP55, 5,5кВт, 1000 об/мин, 380В.
3. Для низкотемпературного климата: ВА132S6 УХЛ2.5, IM1081, IP54, 5,5кВт, 1000 об/мин, 380В с дополнительным обогревом подшипниковых узлов (по запросу).

Оформить заявку на электродвигатель ВА 132 S6 можно через форму на сайте или по телефону, указанному в разделе Контакты.

Поставка и поддержка

Компания "ГИДРАВЛИКА" осуществит поставку оборудования бренда "ГИДРАВЛИК", включая электродвигатель ВА 132 S6, в любой регион России и страны СНГ. Доставка доступна в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в отдаленные промышленные центры. Наши инженеры готовы предоставить детальную техническую консультацию, помощь в подборе аналога для вашей существующей системы и гарантийное сопровождение. Все оборудование поставляется с полным пакетом технической документации, подтверждающей соответствие требованиям ТР ТС и ГОСТ.
