Электродвигатель BA 160M2

Электродвигатель BA 160M2 представляет собой трехфазный асинхронный привод с короткозамкнутым ротором, специально сконструированный для эксплуатации во взрывоопасных зонах категории II (газовая среда). Основная функция – обеспечение надежного и безопасного привода механизмов в химической, нефтегазовой, металлургической промышленности, а также в шахтных и прочих производствах, где существует риск образования взрывоопасных смесей.

Описание и ключевые свойства

Электродвигатель ВА 160 М2 спроектирован с учетом строгих требований безопасности. Конструкция предотвращает передачу взрывной волны за пределы корпуса благодаря герметичному взрывонепроницаемому исполнению Exd. Это достигается за счет массивного, прочного кожуха, способного выдержать давление внутреннего взрыва, и эффективной герметизации всех технологических зазоров, включая места выхода вала и ввода кабеля.

Для безопасной и продолжительной работы электродвигатель BA 160M2 оснащен системой контроля состояния. В обмотку статора, а также в зоны подшипниковых узлов встроены датчики температуры (термосопротивления), что позволяет осуществлять непрерывный мониторинг и предотвращать перегрев. Наличие надежных цепей заземления (наружных и внутренних) дополнительно минимизирует риски возникновения искрообразования.

Заходит на склад новый электродвигатель BA 160M2 и с важным видом говорит старому мотору: «Слышал, ты тут без сертификата Exd работаешь? Смотри, не взорвись от зависти!»

Агрегат поставляется в двух основных монтажных исполнениях: на фундаментных лапах или комбинированном (лапы + фланец), что обеспечивает удобство интеграции в различные типы приводных систем – от насосных станций и вентиляционных установок до промышленных станков.

Технические параметры электродвигателя BA 160M2

В таблице ниже приведены основные технические характеристики, необходимые для подбора, пусконаладки и эксплуатации данного оборудования.

Электродвигатель ВА 160 М2 соответствует требованиям, предъявляемым к оборудованию для опасных производственных объектов. Маркировка взрывозащиты указывает на соответствие конкретным условиям среды: категория IIB и температурный класс T4.

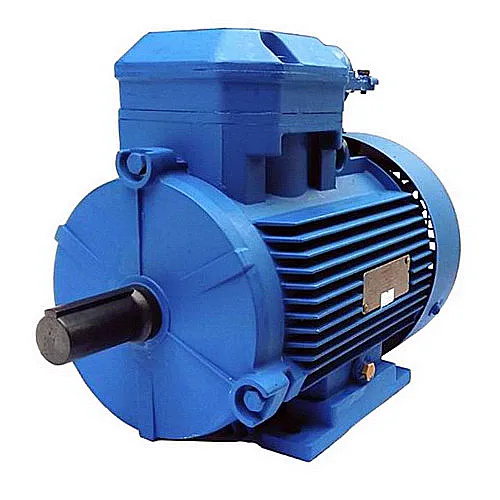

Общий вид электродвигателя BA 160M2. Видны клеммная коробка с гермовводом и фланец крепления.

Преимущества и особенности эксплуатации электродвигателя BA 160M2

Выбор именно этой модели аргументирован рядом существенных преимуществ для промышленного потребителя:

• Соответствие требованиям безопасности. Наличие взрывонепроницаемого исполнения (Exd) и необходимых сертификатов позволяет законно и безопасно эксплуатировать двигатель на взрывоопасных объектах, исключая риски для персонала и производства.
• Высокий эксплуатационный ресурс. Надежная конструкция, использование подшипников качения высокого класса и система встроенного температурного контроля (датчики PT100) обеспечивают долгий срок службы даже в условиях интенсивной нагрузки.
• Универсальность монтажа. Наличие двух типовых исполнений по способу установки (IM 1001 – на лапах, IM 3001 – лапы+фланец) упрощает замену вышедшего из строя оборудования и проектирование новых систем.
• Энергоэффективность. Достаточно высокий КПД (90%) и оптимальный коэффициент мощности (cos φ = 0.89) способствуют снижению затрат на электроэнергию и уменьшению реактивной нагрузки в сети.
• Полная готовность к подключению. Электродвигатель BA 160M2 поставляется в сборе, с установленной и защищенной клеммной коробкой, что минимизирует время пусконаладочных работ.

Принцип работы и температурный режим

Электродвигатель BA 160M2 функционирует по классическому принципу асинхронной машины с короткозамкнутым ротором. При подаче трехфазного напряжения 380 В/50 Гц на обмотки статора создается вращающееся магнитное поле. Это поле наводит токи в роторе, взаимодействие которых и создает крутящий момент на валу.

Ключевое отличие от стандартных моторов – конструкция корпуса и элементы уплотнения (например, лабиринтные уплотнения на валу), которые в совокупности образуют взрывонепроницаемую оболочку. В случае редкого воспламенения смеси внутри корпуса, продукты горения не выходят наружу, а давление безопасно рассеивается через специально рассчитанные зазоры после остывания.

Допустимый температурный режим работы электродвигателя BA 160M2 определяется классом изоляции F и маркировкой взрывозащиты T4. Максимальная допустимая температура поверхности корпуса для класса T4 составляет +135°C. Мотор рассчитан на продолжительный режим работы (S1) с допустимым нагревом обмоток до +155°C (класс F). Критически важным фактором для ресурса является качество и регулярность обслуживания подшипниковых узлов, а также соблюдение режимов пуска (частые пуски/остановы увеличивают износ).

Область применения и совместимое оборудование

Основная сфера применения взрывозащищенного электродвигателя ВА 160 М2 – любые производства с наличием зон, классифицируемых как взрывоопасные (помещения категории II по ПУЭ). Типичные примеры оборудования и установок:

• Насосные агрегаты: для перекачки легковоспламеняющихся жидкостей, химических реактивов, ЛВЖ и ГЖ на нефтебазах, химических комбинатах, лакокрасочных производствах.
• Вентиляционные системы: вытяжная и приточная вентиляция в шахтах, тоннелях, окрасочных камерах, цехах с выделением горючих газов или пыли.
• Приводы технологического оборудования: мешалки, измельчители, конвейеры, подъемные механизмы на предприятиях мукомольной, деревообрабатывающей, фармацевтической промышленности.
• Компрессорные и газоперекачивающие станции.

Электродвигатель BA 160M2. Вид на торец агрегата и фланец для насадной муфты или рабочего колеса.

Типичные ошибки при подборе

Во избежание простоев и нарушений требований безопасности следует обратить внимание на следующие моменты:

• Несоответствие маркировки взрывозащиты (ExdIIBT4) требованиям паспорта взрывоопасной зоны объекта.
• Игнорирование способа монтажа (IM). Попытка установить двигатель на лапы вместо фланца (или наоборот) потребует дополнительных переходных элементов и может быть недопустима по прочности.
• Неучет реальной механической нагрузки. Выбор двигателя только по мощности без проверки кратностей пускового (2,4) и максимального (3,0) момента может привести к невозможности запуска механизма под нагрузкой.
• Подключение к сети с напряжением, отличным от номинального (380В), или использование при частоте, отличающейся от 50 Гц, что приведет к изменению частоты вращения и перегреву.

Расшифровка условного обозначения и примеры заказа

Обозначение модели BA 160M2 несет в себе информацию о ее конструктивных особенностях:

• BA – серия взрывозащищенных асинхронных двигателей.
• 160 – высота оси вращения вала (габарит) – 160 мм.
• M – установочный размер по длине станины (средняя длина).
• 2 – число пар полюсов (2), что соответствует синхронной частоте вращения 3000 об/мин.

При оформлении запроса или заказа рекомендуется указывать дополнительные параметры:

1. Базовая модель: BA 160M2, 18.5 кВт, 3000 об/мин, 380В, IM 1001 (на лапах), IP54, клим. испол. У2.5.
2. Модель с фланцевым креплением: BA 160M2, 18.5 кВт, 3000 об/мин, 380В, IM 3001 (лапы+фланец), IP55, клим. испол. УХЛ 2.5.
3. Модель с комплектом датчиков температуры: BA 160M2 с встроенными датчиками PT100 в обмотке статора и подшипниковых щитах.

Вопросы и ответы (FAQ)

Как правильно выбрать исполнение электродвигателя BA 160M2 для конкретной задачи?
Ключевые параметры для подбора: требуемая мощность (проверьте по характеристикам насоса или вентилятора), синхронная частота вращения (3000 об/мин), тип монтажа (лапы IM1001 или лапы+фланец IM3001) и требуемая степень защиты IP (IP54 для обычных условий, IP55 для более влажной или пыльной среды). Обязательно сверьте маркировку взрывозащиты 1ExdIIBT4 с классификацией вашей взрывоопасной зоны.

Каковы сроки поставки электродвигателя BA 160M2 по России?
Наиболее востребованные варианты исполнения часто доступны на складе в Москве. Срок поставки в регионы России (Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и др.) составляет от 5 до 14 рабочих дней в зависимости от удаленности и выбранного способа доставки. Поставка под заказ осуществляется в согласованные с менеджером сроки.

В каких условиях допустима эксплуатация этого двигателя?
Электродвигатель BA 160M2 предназначен для работы в макроклиматических районах с умеренным (У2.5) или холодным (УХЛ 2.5) климатом. Он переносит работу в неотапливаемых помещениях, но частые пуски при отрицательных температурах требуют особого внимания к состоянию смазки в подшипниках. Качество электроэнергии должно соответствовать ГОСТ, а сетевое напряжение – находиться в пределах ±5% от номинальных 380 В.

Двигатель BA 160M2 – это аналог какого-либо импортного оборудования?
Да, электродвигатель BA серии является российским аналогом импортных взрывозащищенных двигателей серий, таких как Siemens, ABB или WEG. Он может использоваться для замены вышедших из строя агрегатов, однако для точного подбора необходим анализ посадочных размеров (диаметр и длина вала – 42 мм), габаритов и схемы подключения. Наши инженеры помогут с подбором по вашим эскизам или техническому описанию.

Заказ и доставка по России и СНГ

Оборудование торговой марки ГИДРАВЛИК поставляется на российский рынок компанией ГИДРАВЛИКА. Мы обеспечиваем полный цикл сервиса: от консультации по подбору подходящей модификации взрывозащищенного электродвигателя BA 160M2 и поставки до технической поддержки. Имеется возможность подбора функционального аналога под параметры вашей системы.

Осуществляем доставку во все регионы Российской Федерации, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, а также в страны СНГ. Для уточнения наличия, получения коммерческого предложения или технической консультации оставьте заявку через сайт или свяжитесь с нашими специалистами.
