Электродвигатель ВА 315 S4

Описание и назначение электродвигателя ВА 315 S4

Электродвигатель ВА 315 S4 представляет собой трёхфазный асинхронный двигатель с короткозамкнутым ротором, специально разработанный для продолжительной работы во взрывоопасных зонах. Основная функция данного агрегата – безопасный и надёжный привод технологического оборудования, эксплуатируемого в средах с присутствием горючих газов и паров. Мотор предназначен для прямого включения в сеть 380/660 В, 50 Гц и не предусматривает регулировку частоты вращения.

Данная модель электродвигателя ВА 315 S4 является ключевым компонентом для обеспечения безопасности производственных процессов. Его герметичная и усиленная конструкция гарантирует локализацию возможной внутренней искры или взрыва, предотвращая его передачу во внешнюю рабочую среду.

Технические характеристики двигателя ВА 315 S4

На производственном совещании: «У нас новый электродвигатель ВА 315 S4 для газового компрессора. Но есть нюанс – включать его надо аккуратно, а то взорвётся… В смысле, НЕ взорвётся. Именно для этого он и куплен.»

Габаритные размеры и вес

Электродвигатель ВА 315 S4 – это мощная и габаритная машина, требующая учёта размеров при проектировании фундамента и размещении оборудования. Для упрощения интеграции в существующие системы ниже приведены ключевые присоединительные и габаритные параметры.

Код ТН ВЭД для подобных электрических машин, как правило, начинается с 8501. Точный код уточняется у менеджера при оформлении заказа.

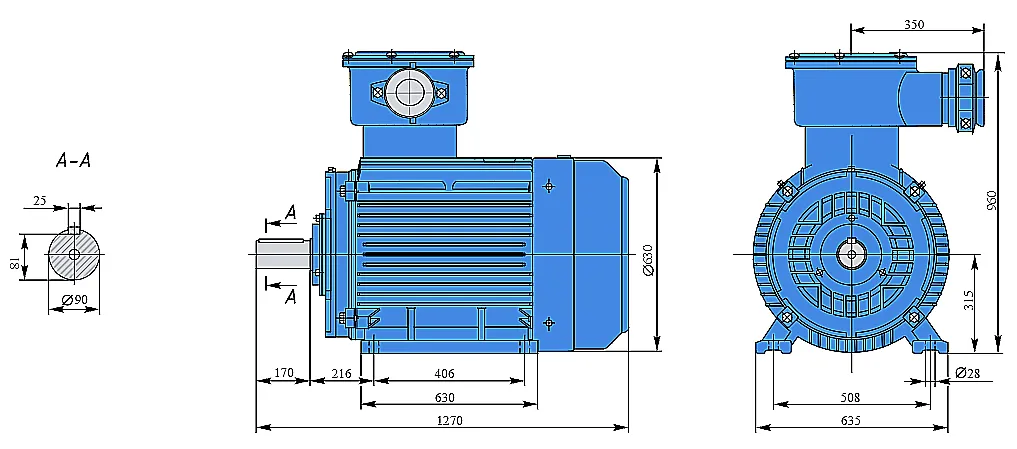

Электродвигатель ВА 315 S4 в стандартном исполнении на лапах (IM 1001).

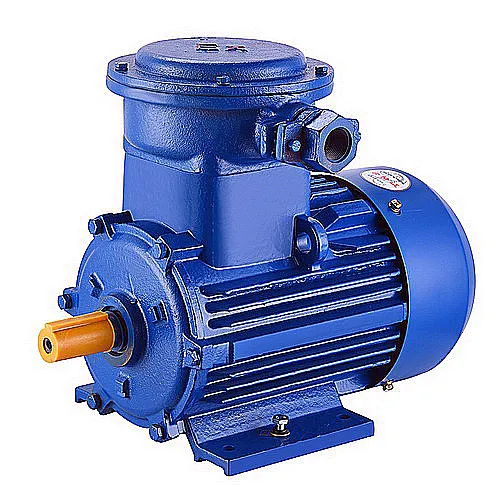

Клеммная коробка и фланец крепления электродвигателя ВА 315 S4.

Область применения и типовое оборудование

Взрывозащищённый электродвигатель ВА 315 S4 находит применение во всех отраслях, где присутствуют взрывоопасные газовые смеси категории II по ГОСТ. Его высокая мощность и надёжность делают его основным приводом для ответственных установок.

Типичные сферы использования:

Горнодобывающая промышленность: Привод вентиляторов главного проветривания, шахтных насосов, конвейеров и другого оборудования в подземных выработках, где возможно выделение метана.

Химическая и нефтехимическая промышленность: Привод насосов для перекачки легковоспламеняющихся жидкостей и газов, мешалок в реакторах, компрессоров на газоперекачивающих станциях и нефтебазах.

Металлургия и тяжёлая промышленность: Обеспечение работы оборудования в цехах, где используются или выделяются горючие газы (коксохимическое производство, участки газопламенной обработки).

Производство ЛКМ и фармацевтика: Привод смесителей и мельниц в помещениях с взрывоопасными парами растворителей.

Преимущества и особенности эксплуатации двигателя ВА 315 S4

Выбор данного мотора обеспечивает ряд существенных преимуществ для эксплуатации и обслуживания оборудования.

1. Гарантированная безопасность и соответствие нормативам. Конструкция с маркировкой 1ExdIIBT4 полностью отвечает требованиям Технического регламента Таможенного союза и надзорных органов (Ростехнадзор), что исключает претензии при проверках и снижает риски аварий.

2. Высокая надёжность и увеличенный ресурс. Прочный литой корпус, усиленные подшипниковые узлы и изоляция класса F обеспечивают длительный срок службы электродвигателя ВА 315 S4 даже в условиях непрерывной работы и циклических нагрузок.

3. Универсальность монтажа и подключения. Наличие исполнений для установки на лапы (IM 1001) и комбинированного исполнения «лапы + фланец» (IM 3001) позволяет интегрировать двигатель как в новые, так и в уже действующие технологические линии без сложных переходных элементов.

4. Встроенный температурный контроль. Наличие датчиков температуры в обмотках статора и в подшипниковых узлах позволяет организовать систему мониторинга, предотвращающую перегрев и своевременно сигнализирующую о необходимости технического обслуживания.

5. Снижение общих эксплуатационных расходов. Высокий КПД (94,9%) и хороший коэффициент мощности (0,89) приводят к снижению потерь электроэнергии и уменьшению нагрузки на питающую сеть, что экономически выгодно при круглосуточной работе.

Условное обозначение и модификации

Маркировка ВА 315 S4 расшифровывается следующим образом:

ВА – серия взрывозащищённых асинхронных электродвигателей.
315 – высота оси вращения вала (315 мм), определяющая габаритные размеры и мощность агрегата.
S – установочный размер по длине станины (длинный).
4 – количество полюсов, что соответствует синхронной частоте вращения 1500 об/мин (при 50 Гц).

В рамках исполнения основной модели возможны вариации по степени защиты (IP54 или IP55) и климатическому исполнению (для умеренного, тропического или холодного климата). Все эти параметры указываются в полном заводском шифре.

Типичные ошибки при подборе электродвигателя

Неверный выбор силового агрегата для взрывоопасных зон может привести к неработоспособности системы или нарушениям безопасности.

Ошибка 1: Подбор только по мощности без учёта взрывозащиты. Установка обычного двигателя вместо взрывозащищённого в помещении с газовой средой категорически запрещена и опасна.

Ошибка 2: Игнорирование степени защиты IP. Для помещений с высокой влажностью или запылённостью необходим электродвигатель ВА 315 S4 с IP55, а не с IP54.

Ошибка 3: Несоответствие частоты вращения и способа соединения обмоток. Важно убедиться, что 1500 об/мин подходят для приводимого механизма, а схема подключения обмоток (треугольник/звезда) соответствует напряжению питающей сети (380В или 660В).

Ошибка 4: Пренебрежение температурным классом T4. Маркировка T4 указывает максимальную температуру поверхности корпуса (не более 135°C). Для сред с более легковоспламеняющимися газами может потребоваться двигатель с классом T5 или T6.

Доставка и пример оформления заказа

Поставка электродвигателя ВА 315 S4 осуществляется по всей территории России и стран СНГ, включая Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону и другие регионы. Для оформления потребуется указать полное условное обозначение.

Пример 1: Основная модель – Электродвигатель ВА 315 S4 У2.5, IM 1001, IP54, мощность 160 кВт, 1500 об/мин.

Пример 2: Модификация для влажных помещений – Электродвигатель ВА 315 S4 УХЛ2.5, IM 3001 (лапы+фланец), IP55.

Пример 3: Исполнение для тропического климата – Электродвигатель ВА 315 S4 Т2.5, IM 1001, IP54.

Для уточнения наличия, сроков поставки и стоимости выбранной модификации электродвигателя ВА 315 S4 рекомендуем отправить заявку через сайт или связаться с нашими инженерами.

Бренд ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА. Мы обеспечиваем не только поставку оборудования, но и полную техническую поддержку: помощь в подборе аналога под существующую систему, консультации по монтажу и вводу в эксплуатацию. Наши специалисты всегда готовы помочь вам в выборе надёжного и безопасного привода.
