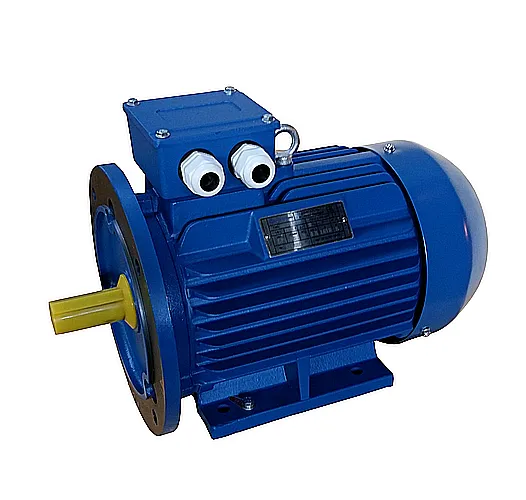

Электродвигатель ВА 160S8

Электродвигатель ВА 160S8 – это трехфазный асинхронный двигатель с короткозамкнутым ротором, специально разработанный для безопасной эксплуатации во взрывоопасных зонах. Основное назначение – обеспечение надежного привода насосов, вентиляторов, компрессоров, станков и другого технологического оборудования на предприятиях химической, нефтегазовой, горнодобывающей, металлургической промышленности, где существует риск образования взрывоопасных газовых или паровоздушных смесей категории II.

Код ТН ВЭД для данного типа оборудования – 8501 51 910 0. Вес двигателя в зависимости от конкретного исполнения (на лапах или лапах с фланцем) составляет ориентировочно 110-125 кг. Габаритные размеры обеспечивают стандартную унификацию для замены и модернизации существующих приводов.

Технические характеристики взрывозащищенного двигателя ВА 160S8

Конструкция электродвигателя ВА 160S8 полностью соответствует требованиям работы в газовой среде и предотвращает передачу взрывной волны наружу за счет взрывонепроницаемой оболочки. Это достигается герметизацией зазоров, выводов вала и кабельного ввода, а также применением ударопрочного кожуха, выдерживающего давление взрыва внутри.

На совещании начальник цеха спрашивает инженера: «Почему у нас на складе завалялся электродвигатель ВА 160S8?». Инженер отвечает: «Он у нас взрывозащищенный. Ждем, когда на складе станет поспокойнее».

Преимущества и особенности эксплуатации двигателя ВА 160S8

Использование в производственных процессах электродвигателя ВА 160S8 дает ряд существенных эксплуатационных преимуществ для технических специалистов и служб главного энергетика.

1. Гарантированная безопасность и соответствие нормам. Конструкция и маркировка 1ExdIIBT4 обеспечивают полное соответствие требованиям ПУЭ, ПБ и Технических регламентов для работы во взрывоопасных зонах категории II. Это исключает риски аварий и санкций со стороны надзорных органов.

2. Высокая надежность и увеличенный ресурс. Использование изоляции класса F, защищенных подшипниковых узлов и системы контроля температуры (встроенные датчики в обмотках и подшипниках) позволяет двигателю работать в тяжелых условиях при высокой влажности, запыленности и циклических нагрузках. Это напрямую снижает простои оборудования.

3. Универсальность монтажа и подключения. Наличие двух вариантов исполнения – на лапах (IM1081) и комбинированного «лапы + фланец» (IM2081) – существенно упрощает замену вышедших из строя приводов в существующих фундаментах и на агрегатах без необходимости переделки посадочных мест.

4. Простота интеграции в АСУ ТП. Наличие выводов от встроенных датчиков температуры позволяет легко подключить электродвигатель ВА 160S8 к системам диспетчеризации и контроля для предиктивного обслуживания, предотвращая выход из строя вследствие перегрева.

5. Совместимость с типовыми системами управления. Двигатель рассчитан на прямое включение в сеть 380В/50Гц и совместим с большинством стандартных пускателей и устройств плавного пуска, представленных на российском рынке, что облегчает его ввод в эксплуатацию.

Принцип работы и конструктивные особенности

Электродвигатель ВА 160S8 работает по классическому принципу трехфазного асинхронного двигателя. При подаче напряжения 380 В на статор создается вращающееся магнитное поле, которое индуцирует ток в короткозамкнутом роторе. Взаимодействие полей приводит ротор во вращение с частотой, несколько меньшей синхронной (750 об/мин).

Ключевое отличие – во взрывонепроницаемой оболочке (исполнение «d»). Все возможные зазоры между частями корпуса, ввод кабеля и место выхода вала выполнены с такими допусками и длинами лабиринтов, чтобы продукты возможного внутреннего взрыва охлаждались и гасились, не попадая во внешнюю среду. Внутренние полости двигателя рассчитаны на удержание давления взрыва.

Температурный режим и срок службы

Температурный режим работы электродвигателя ВА 160S8 определяется его климатическим исполнением (УХЛ, Т, У) и классом изоляции F. Без ущерба для ресурса двигатель может эксплуатироваться в диапазоне температур окружающей среды от -40°С (для УХЛ2.5) до +40°С. Температура обмоток не должна превышать +155°С, что контролируется встроенными датчиками.

Ресурс работы двигателя напрямую зависит от соблюдения условий эксплуатации:
— Качество напряжения сети и отсутствие перекосов фаз.
— Соблюдение периодичности сервисного обслуживания (контроль состояния подшипников, смазки, очистка поверхности).
— Корректность центровки с приводимым механизмом, исключающая вибрации.
— Наличие и исправность систем защиты от перегрузки по току.

При соблюдении всех требований производителя срок службы измеряется десятками тысяч часов.

Области применения на оборудовании

Электродвигатель ВА 160S8 является критически важным приводным элементом для множества отраслей, где безопасность – приоритет. Основные области внедрения:

Химическая и нефтегазовая промышленность: привод насосов для перекачки летучих жидкостей, растворителей, газов; вентиляторы вытяжной и приточной вентиляции в цехах; мешалки и смесители реакторов.

Горнодобывающая отрасль (шахты, рудники): привод конвейеров, вентиляторов главного проветривания, насосов водоотлива, лебедок в выработках, где возможно выделение метана или угольной пыли.

Металлургия: привод оборудования в коксохимических цехах, установках нанесения лакокрасочных покрытий, вентиляции в зонах возможного скопления газов.

Производство лакокрасочных материалов, фармацевтика: привод оборудования в зонах, где используются легковоспламеняющиеся растворители и спирты.

Мукомольная, деревообрабатывающая промышленность: привод транспортеров, вентиляторов аспирационных систем в зонах, опасных по взрыву пыли.

Типичные ошибки при подборе двигателя ВА 160S8

Некорректный выбор взрывозащищенного привода ведет к рискам и незапланированным затратам. Избегайте следующих ошибок:

1. Несоответствие маркировки взрывозащиты зоне установки. Двигатель с маркировкой 1ExdIIBT4 предназначен для газовых сред с температурным классом Т1-Т4. Его нельзя применять в зонах с более высокими температурными классами (Т5, Т6) или для сред с водородом, ацетиленом без специального исполнения.

2. Пренебрежение степенью защиты IP. Для помещений с повышенной влажностью или возможностью прямого попадания водяных струй необходимо выбирать исполнение с IP55, а не базовое IP54.

3. Подбор только по мощности, без учета пускового момента. Если приводимый механизм (насос, компрессор) имеет высокий момент сопротивления при пуске, необходимо проверить, что кратность пускового момента двигателя (1,6 для ВА 160S8) достаточна. В противном случае потребуется устройство плавного пуска.

4. Игнорирование условий охлаждения. В замкнутых, плохо вентилируемых помещениях или при установке в кожуха может нарушиться теплоотвод, что приведет к перегреву даже при номинальной нагрузке.

Условное обозначение и расшифровка индекса

Маркировка ВА 160S8 имеет четкую структуру:
ВА – серия взрывозащищенных асинхронных двигателей.
160 – высота оси вращения вала в миллиметрах (160 мм), определяющая габаритные и установочные размеры.
S – условное обозначение установочного размера по длине станины (координата «L»). В данной серии есть варианты S (короткий) и L (длинный).
8 – количество полюсов. Цифра 8 означает синхронную частоту вращения 750 об/мин (для сети 50 Гц: n = 60*f / p, где p = 8/2 = 4 пары полюсов).

Таким образом, индекс сразу дает специалисту ключевую информацию о размерах и скорости будущего привода.

Примеры оформления заказа и модификации

При заказе необходимо уточнить все параметры для точного подбора. Вот примеры возможных запросов:

Пример 1. Базовая комплектация:
«Электродвигатель ВА 160S8, 7.5 кВт, 750 об/мин, 380В, исполнение на лапах IM1081, степень защиты IP54, климатическое исполнение У2.5. Маркировка взрывозащиты 1ExdIIBT4».

Пример 2. Исполнение для помещений с повышенной влажностью:
«Электродвигатель ВА 160S8, 7.5 кВт, 750 об/мин, 380В, исполнение IM2081 (лапы+фланец), степень защиты IP55, климатическое исполнение УХЛ2.5. С датчиками температуры в обмотках».

Пример 3. Запрос на замену (с указанием аналога):
«Требуется двигатель для замены сгоревшего аналога на насосной станции. Установленный: ВАОМ 160S8. Ищем современный аналог – электродвигатель ВА 160S8 с аналогичными характеристиками и присоединительными размерами».

Для оперативного подбора и расчета стоимости рекомендуем обратиться за консультацией к нашим инженерам через сайт Контакты или отправить запрос с техническим заданием.

Доставка и поставка по России и СНГ

Компания «ГИДРАВЛИКА» осуществляет поставки оборудования бренда ГИДРАВЛИК, включая взрывозащищенные электродвигатели ВА 160S8, во все регионы Российской Федерации и страны СНГ. Доставка доступна в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань, Ростов-на-Дону, а также в отдаленные промышленные центры. Мы предоставляем всю необходимую сопроводительную техническую документацию, сертификаты соответствия и взрывозащиты. Наши специалисты готовы оказать помощь в подборе аналога под вашу конкретную систему, провести консультацию по монтажу и эксплуатации.
