Электродвигатель BA 180M8
Характеристики
| Тип | электродвигатель |
Взрывозащищенный электродвигатель BA 180M8 – это трёхфазный асинхронный двигатель со степенью защиты оболочки IP54/IP55, предназначенный для продолжительной работы в условиях повышенной взрывоопасности. Агрегат используется в качестве привода для насосных групп, вентиляторов, компрессоров и промышленного оборудования на производствах, где существует риск образования взрывоопасных смесей газов и паров с воздухом (категория II). Мотор обеспечивает надежную работу в шахтах, на химических, лакокрасочных, нефтегазовых и металлургических предприятиях.
Основные габариты и параметры
Модель характеризуется мощностью 15 киловатт и номинальной частотой вращения вала 730 оборотов в минуту. Агрегат рассчитан на питание от стандартной трёхфазной промышленной сети напряжением 380 Вольт с частотой 50 Герц. Конструкция не предусматривает возможность регулировки скорости вращения ротора. Для упрощения процедуры таможенного оформления и импорта изделия, Код ТН ВЭД уточняется по запросу.

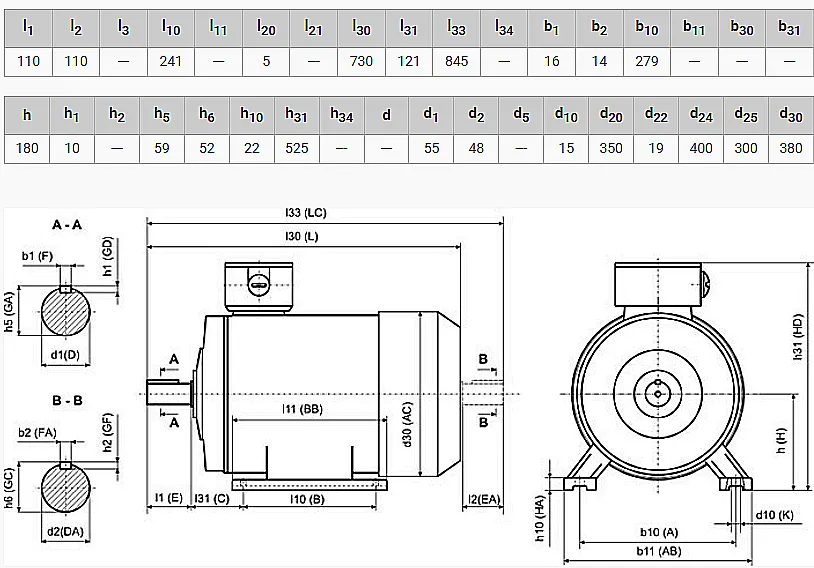

| Габаритные и присоединительные размеры, вес | |
|---|---|
| Габаритные размеры (ВxДxГ), мм | 525x730x380 |
| Диаметр вала, мм | 55 |
| Диаметр монтажного фланца, мм | 400 |
| Масса (ориентировочно), кг | 190 – 220 (в зависимости от исполнения) |
На производственном совещании спрашивают: «Почему взрывозащищенный электродвигатель такой тяжелый?». Ответ главного энергетика: «Чтобы, если что, упал и не взорвался, а просто придавил того, кто его неправильно подключил!»
Технические характеристики электродвигателя BA 180M8
При выборе силового привода критически важно соответствие его номинальных параметров условиям эксплуатации. Ниже приведены ключевые технические характеристики модели BA 180M8.
| Электротехнические и эксплуатационные параметры | |
|---|---|
| Номинальная мощность, кВт | 15 |
| Частота вращения (синхронная), об/мин | 750 |
| Фактическая частота вращения, об/мин | 730 |
| Напряжение сети, В | 380 |
| Номинальный ток (Iн), А | 34 |
| Коэффициент полезного действия (КПД), % | 86 |
| Коэффициент мощности (Cos φ) | 0,78 |
| Кратность пускового момента (Мп/Мн) | 1,6 |
| Кратность максимального момента (Mmax/Mн) | 2,2 |
| Маркировка взрывозащиты | 1ExdIIBT4 |
| Степень защиты оболочки (IP) | IP54, IP55 |
| Класс нагревостойкости изоляции | F (до +155 °C) |

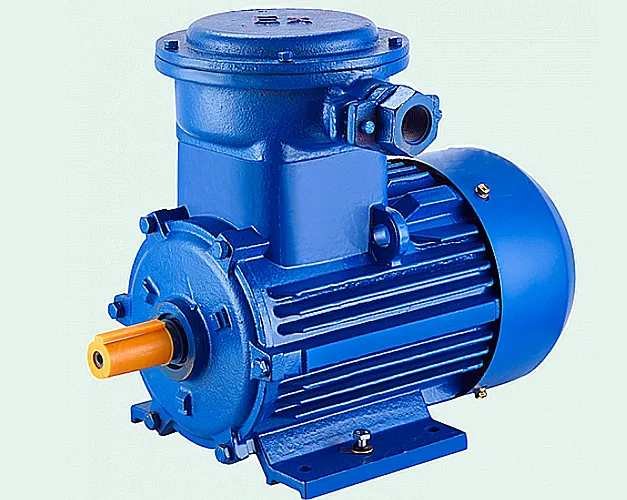

Внешний вид электродвигателя BA 180M8 базового исполнения на монтажных лапах.
Электродвигатель BA 180M8: вид на сторону вала и взрывозащищенную клеммную коробку.
Преимущества и особенности эксплуатации
Выбор в пользу модификации BA 180M8 обусловлен рядом ключевых преимуществ для промышленного использования.
- Бесперебойность работы во взрывоопасных зонах. Конструкция с взрывонепроницаемой оболочкой (Exd) предотвращает воспламенение внешней газовой среды даже при внутренней неисправности, минимизируя риск простоя всего технологического участка.
- Высокая перегрузочная способность. Кратность максимального момента 2,2 позволяет двигателю BA 180M8 уверенно преодолевать пиковые нагрузки при пуске насосов или вентиляторов без срыва.
- Надежная система контроля состояния. Встроенные датчики температуры обмоток и подшипников позволяют организовать превентивный мониторинг, прогнозируя необходимость сервисного обслуживания и увеличивая общий ресурс работы.
- Универсальность монтажа. Наличие двух базовых исполнений (на лапах и лапах+фланце) обеспечивает простую интеграцию как в новые проекты, так и при замене вышедших из строя моторов на существующих рамах и платформах.
- Защита от внешних воздействий. Степень защиты IP54/IP55 гарантирует работу в условиях повышенной запыленности и влажности, что актуально для карьеров, шахт и цехов.
Принцип работы и устройство
Электродвигатель BA 180M8 функционирует по классическому принципу асинхронной машины с короткозамкнутым ротором. При подаче трёхфазного напряжения на обмотки статора создаётся вращающееся магнитное поле, которое индуцирует токи в роторе. Взаимодействие этих полей приводит ротор во вращение. Отличительная особенность данной модели — размещение всех токоведущих и вращающихся частей внутри массивного взрывонепроницаемого корпуса с фланцевыми соединениями. Зазоры и выводы (вал, кабельный ввод) выполнены с особой точностью, чтобы пламя или раскалённые газы от возможной внутренней дуги не могли выйти наружу и инициировать взрыв в окружающей среде.
Температурный режим и ресурс работы
Двигатель рассчитан на продолжительный режим работы (S1). Класс изоляции F допускает нагрев обмоток до +155 °C, что обеспечивает запас термостойкости для сложных условий. Климатические исполнения У2.5, Т2.5, УХЛ 2.5 определяют допустимый диапазон температур окружающей среды (обычно от -40 °C до +40 °C, точные значения зависят от исполнения). Основные факторы, влияющие на срок службы электродвигателя BA 180M8, — это качество питающего напряжения (отсутствие перекосов фаз, стабильность), частота и качество сервисного обслуживания подшипниковых узлов, а также соблюдение условий по взрывозащите (целостность оболочки, затяжка фланцев).
Область применения и типичное оборудование
Данная модель электродвигателя широко применяется в отраслях, где присутствуют зоны с возможным образованием взрывоопасных газовоздушных смесей. Его используют для привода следующего оборудования:
- Насосные агрегаты для перекачки летучих жидкостей, топлива, химических реагентов.
- Вентиляторы вытяжные и приточные в системах вентиляции взрывоопасных цехов, тоннелей, резервуаров.
- Компрессорные станции, воздуходувки.
- Конвейеры, мешалки, дозаторы на производствах лакокрасочной, химической, фармацевтической промышленности.
- Вспомогательное оборудование в угольных шахтах (класс взрывозащиты позволяет).
Типичные ошибки при подборе двигателя BA 180M8
- Выбор только по мощности и оборотам без учёта маркировки взрывозащиты (1ExdIIBT4) и температурного класса (T4). Несоответствие может привести к отказу органов надзора.
- Игнорирование способа монтажа (IM1081 – на лапах, IM2081 – лапы+фланец), что ведёт к сложностям и дополнительным затратам на установку.
- Отсутствие проверки соответствия степени защиты IP фактическим условиям (пыль, струи воды).
- Пренебрежение проверкой согласования момента и частоты вращения с характеристиками рабочей машины (насоса, вентилятора).
Условное обозначение модели
Расшифровка индекса BA 180M8 в обозначении электродвигателя:
- BA — серия взрывозащищённых асинхронных двигателей.
- 180 — высота оси вращения вала в миллиметрах (180 мм).
- M — установочный размер по длине станины (средняя длина).
- 8 — количество полюсов (8 полюсов), что соответствует синхронной частоте 750 об/мин.
Полная маркировка, включающая климатическое исполнение, степень защиты и монтажное исполнение, указывается в паспорте изделия.
Примеры заказа конкретных модификаций
- Базовая комплектация. Электродвигатель BA 180M8, мощность 15 кВт, 730 об/мин, исполнение на лапах (IM1081), степень защиты IP55, климатическое исполнение У2.5. Код для заказа: BA.180M8.IP55.У2.5.
- Исполнение с фланцем. Электродвигатель BA 180M8 с теми же электротехническими параметрами, но в монтажном исполнении лапы + фланец (IM2081) для прямого соединения с насосом. Код для запроса: BA.180M8.IM2081.IP54.Т2.5.
- Модификация для северного исполнения. Двигатель BA 180M8 в климатическом исполнении УХЛ 2.5 для работы при пониженных температурах, с морозостойкой смазкой в подшипниках.
Часто задаваемые вопросы (FAQ)
Как выбрать между исполнениями на лапах (IM1081) и на лапах с фланцем (IM2081)?
Исполнение на лапах (IM1081) используется для монтажа на общей раме или фундаменте через переходную плиту. Исполнение «лапы + фланец» (IM2081) предназначено для непосредственного соосного соединения вала двигателя с валом насоса или другого агрегата через фланец, что обеспечивает более компактную и жесткую конструкцию. Выбор зависит от компоновки вашего оборудования.
Какие сроки поставки электродвигателя BA 180M8 по России?
Сроки поставки зависят от наличия конкретной модификации на складе. Стандартные исполнения часто имеются в наличии, их доставка в Москву, Санкт-Петербург, Екатеринбург, Новосибирск, Казань и другие крупные города занимает от 3 до 7 рабочих дней. Под заказ нестандартных исполнений срок изготовления уточняется индивидуально. Доставка в страны СНГ также осуществляется.
Можно ли использовать этот двигатель на открытой площадке или в неотапливаемом помещении?
Да, при условии соответствия климатического исполнения. Для таких условий следует выбирать модификации с индексом У1 (от -45°C до +40°C) или конкретное северное исполнение. Также критически важно использовать соответствующие смазки для подшипников и обеспечить защиту клеммной коробки от прямого попадания осадков, даже при степени защиты IP55.
Как проверить совместимость BA 180M8 для замены старого двигателя?
Необходимо сверить ключевые параметры: установочные и присоединительные размеры (габариты, диаметр вала, размеры лап или фланца), частоту вращения (730 об/мин), мощность (15 кВт), напряжение (380 В) и маркировку взрывозащиты (1ExdIIBT4). Наши инженеры помогут провести сверку по вашим данным и подобрать полный аналог, включая совместимость по моменту и способу охлаждения.
Взрывозащищенный электродвигатель BA 180M8 от бренда ГИДРАВЛИК поставляется компанией ГИДРАВЛИКА на территории Российской Федерации и стран СНГ. Мы обеспечиваем полный цикл сопровождения: от технической консультации и подбора аналога под вашу систему до организации доставки в любой регион. Для получения детального коммерческого предложения, уточнения наличия или консультации по характеристикам оставьте заявку через сайт 777-gidra.ru или свяжитесь с нашими специалистами.
