Электродвигатель ВА 280 S2

Взрывозащищенный электродвигатель ВА 280 S2 представляет собой трехфазный асинхронный привод общепромышленного назначения повышенной надежности. Он предназначен для эксплуатации в составе насосных агрегатов, вентиляционных установок, станков и другого оборудования, работающего в помещениях с присутствием взрывоопасных газовых смесей категории II.

Описание и назначение

Электродвигатель ВА 280 S2 создан для обеспечения взрывобезопасности технологических процессов. Его основная функция – преобразование электрической энергии в механическую с исключением риска воспламенения окружающей среды. Конструкция аппарата предотвращает как проникновение потенциально горючей атмосферы внутрь корпуса, так и выход наружу искр, пламени или раскаленных частиц, которые могут возникнуть при работе мотора.

Габариты и условное обозначение

Электродвигатель ВА 280 S2 относится к габариту 280, что определяет его установочные размеры. Шифр модели расшифровывается следующим образом: «ВА» – взрывозащищенное исполнение, «280» – условная высота оси вращения в миллиметрах, «S» – габарит по длине станины, «2» – число полюсов (соответствует синхронной частоте вращения 3000 об/мин). Код ТН ВЭД для данного типа оборудования – 8501 51 100 0.

Стандартный диапазон габаритов включает в основном исполнение на лапах (IM1001) и комбинированное лапы+фланец (IM3001).

Технический анекдот. Приходит инженер на склад и спрашивает: «Есть у вас надежный электродвигатель ВА 280 S2 для взрывоопасной зоны?» Кладовщик отвечает: «Есть, но он такой надежный, что даже если что-то взорвется рядом, он выдаст протокол неисправности и потребует техобслуживания».

Технические характеристики электродвигателя ВА 280 S2

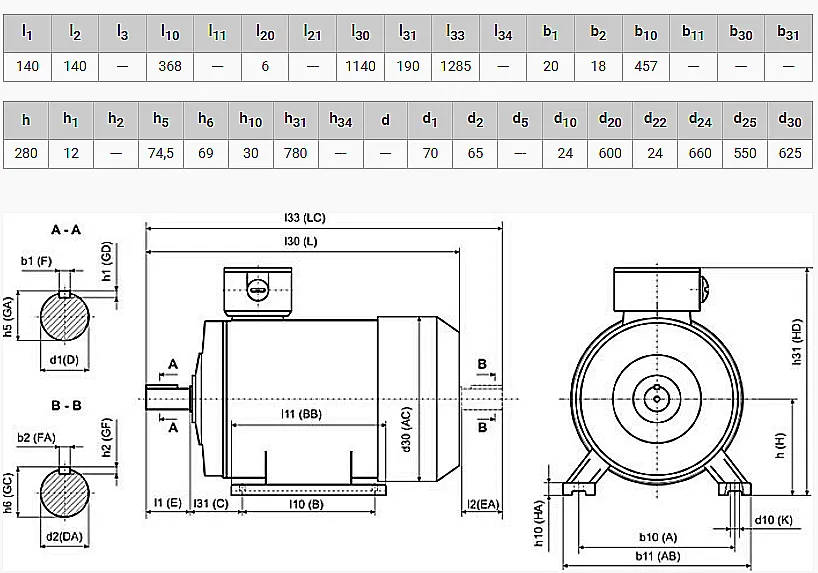

Габаритные и присоединительные размеры

При подборе аналога или замене существующего привода критически важно проверить соответствие монтажных и присоединительных размеров. Исполнение электродвигателя ВА 280 S2 на лапах имеет следующие ключевые габариты.

Общий вид взрывозащищенного электродвигателя ВА 280 S2 в исполнении на лапах, коробка выводов справа.

Преимущества и особенности эксплуатации

• Максимальная безопасность. Конструкция с взрывонепроницаемой оболочкой (защита вида «d») исключает передачу внутреннего взрыва во внешнюю среду, что подтверждается маркировкой 1ExdIIBT4. Это главное преимущество электродвигателя ВА 280 S2.
• Высокая надежность и увеличенный ресурс. Использование изоляции класса F, герметизированных подшипниковых узлов и защищенной коробки выводов обеспечивает длительную работу в тяжелых условиях. Это напрямую снижает простои оборудования.
• Широкий диапазон допустимых условий. Климатические исполнения У2.5, Т2.5, УХЛ 2.5 позволяют использовать мотор в разных регионах России, от умеренного до тропического климата.
• Простота монтажа и интеграции. Стандартизированные монтажные исполнения (IM1001, IM3001) и диаметр вала обеспечивают совместимость с большинством типовых редукторов, муфт и приводных механизмов.
• Энергоэффективность. Высокий КПД (93,5%) и коэффициент мощности (0,92) позволяют снизить потери в сети и расход электроэнергии, что приводит к существенной экономии при продолжительном режиме работы.

Электродвигатель ВА 280 S2 - схематическое изображение с фланцевым креплением и подводом кабеля.

Принцип работы и конструкция

Электродвигатель ВА 280 S2 работает по принципу трехфазного асинхронного двигателя с короткозамкнутым ротором. При подаче напряжения 380В/50Гц на обмотки статора создается вращающееся магнитное поле, которое индуцирует токи в роторе, заставляя его вращаться. Частота вращения фиксирована и не регулируется.

Ключевые отличия во взрывозащищенном исполнении заключаются в герметичной конструкции. Статор и ротор заключены в толстостенный чугунный или стальной кожух, способный выдержать давление внутреннего взрыва. Все разъемные соединения (щели между частями корпуса, вывод вала, место ввода кабеля) выполнены с длинными щелевыми или плоскими уплотнениями, которые гасят пламя. Для контроля состояния в обмотку статора и подшипниковые щиты встроены термосопротивления (датчики температуры).

Температурный режим и срок службы

Электродвигатель ВА 280 S2 рассчитан на продолжительный режим работы (S1). Его ресурс напрямую зависит от соблюдения температурного режима. Диапазон допустимых температур окружающей среды колеблется от -40°C до +40°C в зависимости от климатического исполнения. Нагрев обмоток не должен превышать пределов, установленных для класса изоляции F.

Основные факторы, влияющие на срок службы: качество питающего напряжения, отсутствие частых пусков и реверсов, своевременное сервисное обслуживание подшипников, защита от вибрации и влаги. При соблюдении условий электродвигатель ВА 280 S2 отрабатывает не менее 40 000 часов до капитального ремонта.

Область применения и совместимое оборудование

Двигатель предназначен для привода машин и механизмов, работающих в зонах с присутствием взрывоопасных газовых смесей группы IIB и температурным классом Т4.

• Промышленная гидравлика: привод масляных и шестеренных насосов в составе гидростанций и насосных групп для прессов, станков.
• Системы вентиляции и аспирации: привод вентиляторов в цехах химической, лакокрасочной, нефтеперерабатывающей промышленности, на зерновых элеваторах.
• Насосное оборудование: питание насосов для перекачки легковоспламеняющихся жидкостей (ЛВЖ), газов, химических реагентов.
• Добывающая промышленность: привод конвейеров, лебедок, вентиляторов главного проветривания в шахтах, опасных по газу и пыли.
• Металлургия и машиностроение: работа в термических цехах, участках с применением горючих газов.

Ремонт и обслуживание. Состав ремкомплекта

Плановое техническое обслуживание включает в себя чистку, проверку состояния клемм, контроль температуры и вибрации, замену смазки в подшипниковых узлах. Наиболее подверженными износу элементами являются уплотнения вала (сальники, манжеты) и подшипники качения.

На поставку ремкомплекта обычно входят следующие запасные части:

Типичные ошибки при подборе

• Игнорирование взрывозащиты. Применение обычного двигателя в зоне, где требуется электродвигатель ВА 280 S2 или аналогичный с маркировкой Exd, является грубым нарушением техники безопасности.
• Несоответствие условий окружающей среды. Выбор исполнения У2.5 для работы в тропическом влажном климате приводит к коррозии и снижению ресурса.
• Ошибки в монтаже. Неправильная центровка с насосом или редуктором вызывает повышенную вибрацию и преждевременный выход из строя подшипников.
• Пренебрежение качеством питающей сети. Сильные перепады напряжения и несимметрия фаз приводят к перегреву обмоток и потере мощности.

Примеры заказа

Для корректного оформления заявки рекомендуется использовать следующие примеры артикулов:

1. ВА280S2-110кВт-3000-IM1001-У2-IP55 – базовая модель на лапах, климатическое исполнение У2, защита IP55.
2. ВА280S2-110кВт-3000-IM3001-Т2-IP54 – модель с комбинированным креплением (лапы+фланец) для тропического климата.
3. ВА280S2-110кВт-3000-IM1001-УХЛ2-IP55 с РТС – модель с датчиками температуры (термосопротивлениями) в обмотке и подшипниках.

Наши специалисты помогут подобрать правильную модификацию под ваши условия. Обратитесь за консультацией через сайт или по телефону.

Часто задаваемые вопросы (FAQ)

Где купить электродвигатель ВА 280 S2 с доставкой

Официальными поставками взрывозащищенного оборудования бренда ГИДРАВЛИК в России и странах СНГ занимается компания «ГИДРАВЛИКА». Мы гарантируем соответствие продукции заявленным техническим характеристикам, полный пакет сопроводительной документации (сертификаты взрывозащиты, паспорт) и послепродажную поддержку. Наша техническая служба поможет с подбором аналога для вашей гидравлической системы, консультацией по монтажу и подключению.

Чтобы запросить коммерческое предложение, техническую спецификацию или оформить заказ на электродвигатель ВА 280 S2, воспользуйтесь формой обратной связи на сайте https://777-gidra.ru или свяжитесь с менеджерами по телефону. Доставим оборудование в любой регион РФ и СНГ.
